Номер госреестра:
56925-14
Наименование СИ:
Анализаторы спектра
Обозначение типа:
Aeroflex 325х
Производитель:
Фирма "Aeroflex Limited, Wireless Business Unit", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.03.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54612
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра Aeroflex 325х
Назначение средства измерений
Анализаторы спектра Aeroflex 325х (далее - анализаторы) предназначены для изме-
рений и визуального наблюдения составляющих спектра (частоты и уровня) периодически
повторяющихся сигналов.
Описание средства измерений
Конструктивно анализатор выполнен в виде переносного моноблока, на передней пане-
ли которого расположены органы управления и жидкокристаллический (сенсорный) цветной
дисплей.
Принцип действия анализаторов основан на методе последовательного анализа сиг-
нала. Анализатор представляет собой автоматически или вручную перестраиваемый супер-
гетеродинный приемник с индикацией выходных сигналов.
Анализаторы выпускаются в следующих модификациях (отличающихся диапазоном
рабочих частот): 3251, 3252, 3253, 3254.
Управление операциями меню, а также задание рабочих параметров анализаторов про-
изводится с помощью клавиатуры передней панели; результаты измерений выводятся на экран
дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем
анализаторы обеспечивают подключение по интерфейсам: GPIB, RS-232C, Ethernet, USB.

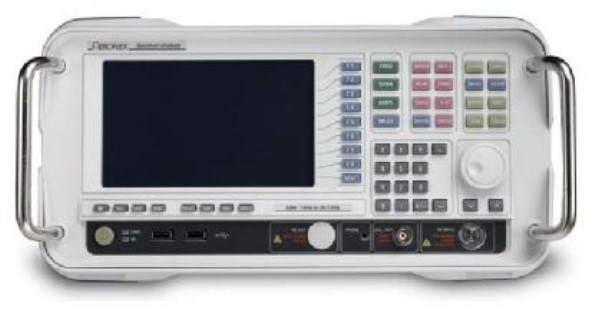

Внешний вид анализатора и место для нанесения наклейки «Знак утверждения типа»
приведены на рисунке 1.

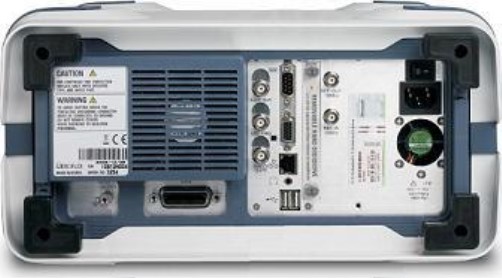

Места пломбировки от несанкционированного доступа приведены на рисунке 2.
*
- место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
*
Лист № 2
Всего листов 5
**
- места пломбирования от несанкционированного доступа.
Рисунок 2
3250 Series
operating software
Наименование ПО
кационное
Номер версии
Цифровой
Программное обеспечение
Работа анализаторов осуществляется под управлением специализированного программ-
ного обеспечения (ПО) «3250 Series operating software».
Идентификационные данные (признаки) метрологически значимой части ПО указаны
в таблице 1.
Таблица 1
Идентифи-
(идентифика-идентификатор ПО
Алгоритм вы-
наименова- ционный но- (контрольная сумма
ние ПОмер) ПОисполняемого кода)
числения иден-
тификатора ПО
AC3E7E829400236
ISA-265v2.226A92B5C5D0232F53MD5
6F
Метрологически значимая часть ПО анализаторов и измеренные данные достаточно
защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных
изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «С» по МИ 3286-2010.
Наименование параметра или характеристики
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
Значение
характеристики
от 0,001 до 3000
от 0,001 до 8000
от 0,001 до 13200
от 0,001 до 26500
Диапазон рабочих частот, МГц:
- 3251
- 3252
- 3253
- 3254
Пределы допускаемой относительной погрешности воспроизведения
частоты опорного генератора
Номинальные значения полос пропускания на уровне минус3 дБ, Гц
± 1·10
-6
от 30 до 5·10
6
(с шагом 1-2-3-5)
**
Лист № 3
Всего листов 5
Наименование параметра или характеристики
Значение
характеристики
± 3
± 10
минус 40
минус 80
минус 70
минус 84
минус 92
минус 112
минус 112
минус 136
минус 144
± 0,5
± 1,0
± 1,5
± 2,0
± 2,5
± 0,5
минус 135
минус 143
минус 141
минус 138
минус 133
от 0,009 до 3000
от 0,009 до 8000
Пределы допускаемой относительной погрешности установки полос
пропускания, %:
- от 500 Гц до 500 кГц
- от 1 до 5 МГц
Уровень помех, обусловленных гармоническими искажениями, в полосе
частотпривоздействиина входсигналауровнем
минус 30 дБмВт, дБн, не более:
- от 100 МГц до 1,5 ГГц включ.
- св. 1,5 до 26,5 ГГц
Уровень помех, обусловленных интермодуляционными искажениями 3-
го порядка, при подаче на вход двух синусоидальных сигналов уровнем
минус 15 дБмВт (в диапазоне частот), дБн, не более:
- от 10 до 200 МГц включ.
- св. 200 МГц до 26,5 ГГц
Уровень фазового шума для центральной частоты 1 ГГц (при отстройке
частоты), дБн/Гц:
- 1 кГц
- 10 кГц
- 100 кГц
- 1 МГц
- 10 МГц
Неравномерность амплитудно-частотной характеристики (ослабление
аттенюатора 10 дБ) в диапазонах частот, дБ, не более:
- от 1 МГц до 3 ГГц
- св. 3 до 8 ГГц
- св. 8 до 13,2 ГГц
- св. 13,2 до 22 ГГц
- св. 22 до 26,5 ГГц
Пределы допускаемой абсолютной погрешности измерений уровня
входного сигнала при переключении входного аттенюатора, дБ
Средний уровень собственных шумов в диапазонах частот, дБмВт/Гц, не
более:
- от 100 кГц до 10 МГц
- св. 10 МГц до 2 ГГц
- св. 2 до 13,2 ГГц
- св. 13,2 до 18 ГГц
- св. 18 до 26,5 ГГц
Диапазон частот следящего генератора (опция), МГц:
- 3251
- 3252, 3253, 3254
Уровень выходного сигнала следящего генератора, дБмВт:
- 3251
- 3252, 3253, 3254
Габаритные размеры (длина х ширина х высота), мм, не более
от минус 30 до 0
от минус 20 до 0
437 х 384 х 203
Масса, кг, не более:
- 3251
- 3252
11,0
12,8
Лист № 4
Всего листов 5
Наименование параметра или характеристики
Значение
характеристики
13,0
13,4
от 100 до 240
120
- 3253
- 3254
Напряжение питания от сети переменного тока частотой от 50
до 60 Гц, В
Потребляемая мощность, В·А, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность окружающего воздуха, %
20 ± 5
65 ± 15
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуа-
тационной документации и на лицевую панель анализатора методом наклейки.
Комплектность средства измерений
Комплект поставки включает:
- анализатор спектра Aeroflex 325х одной из модификаций (3251, 3252, 3253, 3254)
– 1 шт.;
- ПО на анализатор спектра Aeroflex 325х – 1 шт.;
- эксплуатационная документация – 1 к-т;
- методика поверки – 1 шт.
Поверка
осуществляется по документу МП 56925-14 «Инструкция. Анализаторы спектра Aeroflex
325х. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны
России» 20.11.2013 г.
Основные средства поверки:
-генератор сигналов Agilent E8257D (рег.№ 36419-07) (диапазон рабочих частот
– от 250 кГц до 20 ГГц, диапазон устанавливаемой выходной мощности – от минус 20 до
15 дБмВт, пределы допускаемой относительной погрешности установки частоты ±2·10
-7
);
-генератор сигналов произвольной формы Agilent 33250А (рег.№ 26209-08)
(диапазон рабочих частот – от 1 мкГц до 80 МГц, диапазон напряжений выходного сигнала –
от 10 мВ до 10 В, пределы допускаемой относительной погрешности установки частоты
± 1·10
-6
);
-измеритель мощности Agilent Е4419В с преобразователями измерительными
Е9304А и Е4412А (рег.№ 38915-08) (диапазон рабочих частот – от 9 кГц до 6 ГГц, диапазон
измерений мощности – от минус 60 до 20 дБмВт, пределы допускаемой относительной по-
грешности измерений мощности
±
(4÷6) %);
-частотомер электронно-счетный Agilent 53132А (рег.№ 26211-03) (диапазон ра-
бочих частот – от 10 Гц до 20 ГГц, пределы допускаемой относительной погрешности вос-
произведения частоты внутренним источником ± 2·10
-7
);
-стандарт частоты рубидиевый FS725 (рег.№ 28204-04) (пределы допускаемой
относительной погрешности установки частоты ± 5·10
-10
);
-набор мер КСВН и полного волнового сопротивления 1 разряда ЭК9-140
(рег.№ 36021-07) (диапазон рабочих частот – от 0 до 4 ГГц, волновое сопротивление мер – 50
Ом, пределы допускаемой относительной погрешности аттестации по КСВН ± 1 %).
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
Анализаторы спектра Aeroflex. 325х. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам
спектра Aeroflex 325х
ГОСТ Р 8.562-2007. Государственная поверочная схема для средств измерений мощно-
сти и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 8.129-99. Государственная поверочная схема для средств измерений времени и
частоты.
Техническая документация фирмы – изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям.
Изготовитель
Aeroflex Limited, Wireless Business Unit, Великобритания.
Адрес: Longacres House, Six Hills Way, Stevenage, Hertfordshire SG1 2AN, UK.
Тел:: [+44] (1438) 742200, факс: [+44] (1438) 72760.
Сайт:
.
Заявитель
Общество с ограниченной ответственностью «CeртCE» (ООО «CeртCE»), г. Москва.
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310.
Телефон/факс: (459) 505-41-28.
E-mail:
,
.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреж-
дение «Главный научный метрологический центр Министерства обороны Российской Федера-
ции» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи,
ул. Комарова, 13.
Телефон: (495) 583-99-23, факс: (495) 583-99-48.
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению
испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_______________2014 г.
