Номер госреестра:
56902-14
Наименование СИ:
Анализаторы кислорода циркониевые
Обозначение типа:
AZ30
Производитель:
Фирма "ABB Limited", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.01.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54587
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы кислорода циркониевые «AZ30»
Назначение средства измерений
Анализаторы кислорода циркониевые «AZ30» (далее - анализаторы) предназначены для
измерения объемной доли кислорода во взрывоопасной среде в дымовых газах.
Описание средства измерений
Принцип работы анализаторов «AZ30» основан на зависимости электродвижущей силы в
циркониевой электрохимической ячейке от содержания кислорода в анализируемом газе.
Анализатор состоит из двух основных блоков: зонда, в который встроен датчик кислорода
на основе циркониевой ячейки, и измерительного преобразователя. Выпускают два типа соеди-
нений основных блоков: совмещенный измерительный преобразователь жестко крепится на
конце зонда или с удаленным преобразователем, соединенным с зондом кабелем до 100 метров.
В обоих случаях преобразователь находится вне рабочей зоны. Длина зонда – от 0,5 до 2 мет-
ров.
На дисплей измерительного преобразователя выводят измеренное значение объемной до-
ли кислорода в %, сигнал ячейки в мВ, температуру ячейки или выходной сигнал нагревателя
зонда. Измерительные преобразователи имеют аналоговый выход и два релейных выхода для
связи с сигнализационными и ретрансляционными устройствами. Диапазон аналогового вы-
ходного сигнала (4 – 20) мА. Обмен данными осуществляется по протоколу HART.
В зонд встроены ограничители расхода эталонных газовых смесей. Дополнительно может
быть установлен второй релейный выход или два цифровых выхода (входа). По дополнитель-
ному заказу в зонд может быть встроено устройство для проведения автоматической калибров-
ки (встроенные электромагнитные клапаны, датчики давления). Пользователь может задавать
график проведения калибровки.
Маркировка взрывозащиты зонда 1Ex d IIB+H
2
T4 Gb Х, маркировка взрывозащиты изме-
рительного преобразователя 1Ex d IIB+H
2
T6 Gb.

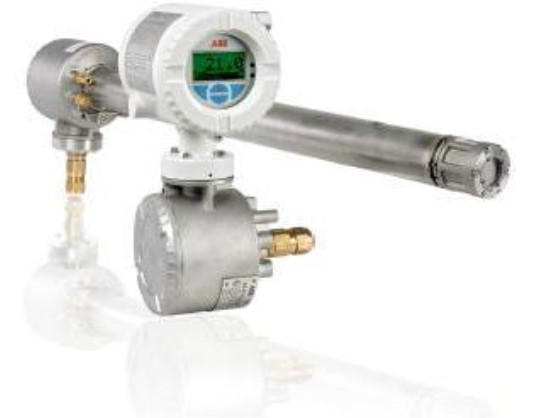

Рис.1. Фотография общего вида анализатора кислорода «AZ30»
Лист № 2
Всего листов 4
Программное обеспечение
Идентификационные данные программного обеспечения.
Таблица 1.
НаименованиеИдентификаци-Номер версииЦифровойАлгоритм вычисле-
программного онное наиме- (идентификацио идентифика- ния цифрового
обеспечениянование прог-нный номер)тор програм-идентификатора
раммного программного много обеспе- программного
обеспеченияобеспеченияченияобеспечения
AZ30AZ200/5000 Issue:7 – –
Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и изме-
ренные данные достаточно защищены с помощью специальных средств защиты от преднаме-
ренных изменений).
Влияние программного обеспечения анализаторов учтено при нормировании метрологи-
ческих характеристик.
Метрологические и технические характеристики
от 0,5 до 21,0
± 3,5
± 1,4
20
110
168x407x341
168х329х341
500, 1000, 1500, 2000
62
от 13,3 до 19,3
9,5
от 9,8 до 19,2
Диапазон измерений объемной доли кислорода, %
Пределы допускаемой основной относительной погрешно-
сти измерений объемной доли кислорода, %
Пределы допускаемой дополнительной относительной по-
грешности измерений от изменения температуры окру-
жающей среды на каждые 20
о
С, %
Время установления показаний T
0,9
, с, не более
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более:
- измерительного преобразователя:
совмещенного
удаленного
- зонда:
длина от фланца до ячейки
диаметр
Масса, кг, не более:
- преобразователя:
совмещенного с зондом
удаленного
- зонда удаленного
Условия эксплуатации:
- температура окружающей среды,
0
С,
преобразователь
зонд
- относительная влажность, %
- напряжение переменного тока, В
- частота тока, Гц
- температура рабочей среды,
0
С
- давление рабочей среды, кПа
от минус 20 до плюс 55
от минус 20 до плюс 70
до 95 без конденсации
(100 - 200) ± 10 %
50/60
от минус 20 до плюс 700
до 110
Знак утверждения типа
наносится на переднюю панель блока измерительного способом наклейки и на титульные лис-
ты руководства по эксплуатации типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Измерительный преобразователь «AZ30».
Зонд, удаленный или совмещенный с измерительным преобразователем.
Крепежные детали.
Руководство по эксплуатации.
Методика поверки.
Поверка
осуществляется по документу МП 56902-14 «Инструкция. Анализаторы кислорода цирконие-
вые «AZ30». Методика поверки», утвержденным и разработанным ФГУП «ВНИИМС» 28 нояб-
ря 2013 г. и входящему в комплект поставки.
Основные средства поверки: ГСО № 3718-87, 3724-87, 3728-87.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации на анализатор кислорода циркониевый «AZ30».
Нормативные и технические документы, устанавливающие требования к анализаторам
кислорода циркониевым «AZ30»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические усло-
вия».
ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания
компонентов в газовых средах».
ГОСТ Р trial.19-99 «Электрооборудование взрывозащищенное. Часть 20. Данные по горючим
газам и парам, относящиеся к эксплуатации электрооборудования».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях; -
осуществление производственного контроля за соблюдением установленных законодательст-
вом Российской Федерации требований промышленной безопасности к эксплуатации опасного
производственного объекта.
Изготовитель
«ABB Limited», Великобритания
Oldens Lane, Stonehous, Gloucestershire, GL 10 3TA, UK, Тел.: +44 145 38 26 661, факс:
+44 145 38 29 671
Заявитель
ООО «АББ»
Адрес: 117997, г. Москва, ул. Обручева, д.30/1, Тел: +7(495) 777-22-20; факс: +7(495)
777-22-21
Лист № 4
Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«_____»____________ 2014 г.
