Преобразователи давления измерительные LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX, ГРСИ 56797-14
Номер госреестра:
56797-14
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX
Производитель:
ООО "БД Сенсорс РУС", г.Москва
Межповерочный интервал:
4 года - для преобразователей точнее ±0,1 % при отсутствии корректировок нулевого значения выходного сигнала не реже 1 раза в 6 месяцев; 5 лет – для остальных
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.03.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 5
Приложение к свидетельству № 54472
об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные LMP 3XX, LMP 8XX, LMK 3XX,
LMK 4XX, LMK 8XX
Назначение средства измерений.
Преобразователи давления измерительные LMP 3XX, LMP 8XX, LMK 3XX, LMK
4XX, LMK 8XX предназначены для непрерывного преобразования значения измеряемого
параметра – избыточного давления газа или жидкости в трубопроводах, гидравлических
системах и резервуарах в унифицированный аналоговый информативный параметр
выходного сигнала в виде постоянного тока или напряжения. Данные преобразователи
давления измерительные могут использоваться для измерения уровня однородных
жидкостей в силу функциональной связи уровня с гидростатическим давлением.
Описание средства измерений
В преобразователях давления измерительных LMP 3XX, LMP 8XX, LMK 3XX,
LMK 4XX, LMK 8XX реализованы два принципа преобразования давления –
тензорезистивный и емкостной.
Емкостной принцип заключается в изменении емкости первичного измерительного
преобразователядавленияиз-заупругойдеформацииизмерительноймембраны.
Соответствующая электронная схема осуществляет линеаризацию, термокомпенсацию и
формирование унифицированного аналогового или цифрового выходного сигнала.
Емкостной принцип измерения давления реализован в следующих преобразователях:
LMK 351, LMK 457, LMK 458, LMK 358, LMK 358H, LMK 858. Во всех остальных
преобразователях (LMP 3XX, LMP 8XX, LMK 331, LMK 306, LMK 307, LMK 309)
реализован тензорезистивный принцип измерения, который основан на действии моста
Уитстона - четыре тензорезистора нанесены на измерительную мембрану, упругая
деформация которой приводит к изменению сопротивлений тензорезисторов и, как
следствие, разбалансу моста. Разбаланс мостовой схемы преобразуется электронной
схемой в унифицированный аналоговый или цифровой выходной сигнал.
Подополнительномузаказунекоторыемоделипреобразователеймогут
поставляться с цифровыми устройствами РА-430, которые превращают преобразователь в
показывающий цифровой манометр (при этом точность измерений снижается).
По способу установки, преобразователи подразделяются на врезные и погружные
преобразователи давления (уровня) измерительные. К врезным относятся преобразователи
давления измерительные: LMP 331, LMP 331i, LMK 331, LMK 351. К погружным
относятся преобразователи давления измерительные: LMP 305, LMP 307, LMP 308, LMP
308i, LMP 808, LMK 306, LMK 307, LMK 309, LMK 457, LMK 458, LMK 358, LMK 358H,
LMK 858. Для корректного измерения уровня в погружных преобразователях реализована
подача атмосферного давления в полость преобразователя при помощи полой трубки
опорного давления находящейся непосредственно в кабеле. Преобразователи давления
измерительные LMK 3XX, 4XX, 8XX, имеют керамическую измерительную мембрану,
что позволяет использовать их для измерения давления или уровня агрессивных сред. Все
преобразователи имеют открытую измерительную мембрану, что позволяет измерять
уровень вязких сред.
Лист № 2
Всего листов 5
Преобразователи давления (уровня) измерительные LMP 3XX имеют несколько
вариантов исполнения:
- LMP 331 и LMP 331i – врезные преобразователи гидростатического давления
измерительные, предназначены для измерения уровня жидкостей, в том числе вязких.
Диапазон измерений от 10 кПа до 4 МПа
- LMP 305, LMP 307, LMP 308, LMP 308i, LMP 808 – погружные преобразователи
гидростатического давления измерительные. Диаметр LMP 305 – 19 мм, LMP 307 – 27 мм,
LMP 308 /308i/808 – 35 мм. Диапазон измерений от 10 кПа до 3.50 МПа. В моделях LMP
308, LMP 308i, LMP 808 реализовано разъемное кабельное соединение. Материал корпуса
LMP 808 – поливинилхлорид (PVC). LMP 308i и LMP 331i – исполнения с
“интеллектуальной” электроникой. Вотличиеот обычных исполнений обладают
меньшей основной и дополнительной температурной погрешностью в силу реализации
линеаризацииидополнительной активной термокомпенсациипервичного
преобразователя давления. Коэффициент перенастройки диапазона: 1:10;
Преобразователи давления (уровня) измерительные LMK 3XX, LMK 4XX, LMK
8XX имеют несколько вариантов исполнения:
- LMK 331 и LMK 351 – врезные преобразователи гидростатического давления
измерительные, предназначены для измерения уровня жидкостей, в том числе вязких и
агрессивных. Диапазон измерений LMK 331 от 60 кПа до 6 МПа.
Диапазон измерений LMK 351 от 4 кПа до 1 МПа.
Для измерения давления (уровня) высокоагрессивных сред, в качестве материала штуцера
вместонержавеющейсталимогутиспользоватьсяразличныепластики–
поливинилхлорид (PVC), фторид поливинилидена (PVDF);
- LMK 306, LMK 307, LMK 309, LMK 358, LMK 358H, LMK 858 – погружные
преобразователи гидростатического давления измерительные. Диаметр LMK 306 – 17 мм,
LMK 307 – 27 мм, LMK 309/358/358H – 39.5 мм, LMK 858 – 45 мм.
Диапазон измерений LMK 306 от 60 кПа до 2 МПа.
Диапазон измерений LMK 307 от 40 кПа до 2.5 МПа.
Диапазон измерений LMK 309 от 16 кПа до 60 кПа.
Диапазон измерений LMK 358/358H/858 от 4 кПа до 1 МПа.
Материал корпуса LMK 858 – поливинилхлорид (PVC). LMK 358H имеет цифровой
выходной сигнал HART. Коэффициент перенастройки диапазона 1:5. В моделях LMK 358,
LMK 358H, LMK 858 реализовано разъемное кабельное соединение;
- LMK 457, LMK 458 – погружные преобразователи гидростатического давления
измерительные для использования на водном транспорте и шельфовых разработках.
Диапазон измерений от 4 кПа до 2 МПа. Модель LMK 458 отличается от LMK 457
применением специального высокотемпературного кабеля для измерения давления
(уровня) сред имеющих температуру до 125 °С.
Лист № 3
Всего листов 5
Рис. 1 Trial вид преобразователей давления
измерительных LMP 3XX, LMK 3XX
(врезные преобразователи)

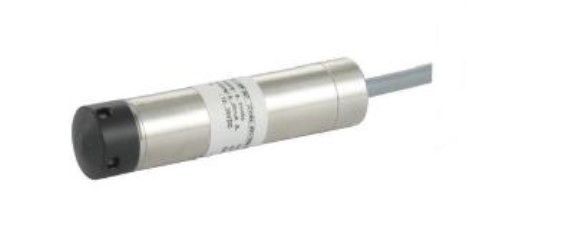

Рис. 2 Общий вид преобразователей давления
измерительных LMP 3XX, LMP 8XX, LMK
3XX, LMP 8XX (погружные
преобразователи)
обеспечения
Идентификаци
программного
Номер версии
онный номер)
обеспечения
сумма
цифрового
программного
Программное обеспечение
На преобразователях давления измерительных LMP 3XX, LMK 4XX, LMK 8XX, LMK
3XX, LMK 4XX, LMK 8XX установлено программное обеспечение, идентификационные
данные которого приведены в таблице 1.
Таблица 1
Цифровой
идентификаторАлгоритм
Наименованиеонное(идентификаци
программного вычисления
программного наименование
программного
(контрольная идентификатора
обеспеченияобеспечения
исполняемогообеспечения
кода)
Firmware-v2.3.--
Программное обеспечение неизменяемое и не считываемое.
Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений «С» по МИ 3286-2010.
от 0,004 до 3,5
Метрологические и технические характеристики
Таблица 2
Диапазон измерений избыточного давления,
МПа
Пределыдопускаемойосновной
погрешности, % от диапазона измерений
от ±0,1 до ±0,5
(в зависимости от модели)
параметрвыходного
Информативный
сигнала,
мАот 0 до 20; от 4 до 20
В от 0 до 5; от 0 до 10;
от 0 до 1; от 1 до 6;
от 1 до 10;
от 0,8 до 3,2;
от 0,5 до 4,5
от минус 10 до 70
Напряжение питания, В
Лист № 4
Всего листов 5
5;
от 6 до 15;
от 10 до 30;
от 12 до 36;
от 14 до 36
от 0 до 50
от минус 20 до 70
от минус 25 до 80
от минус 25 до 125
от минус 25 до 135
от ±0,02 до ±0,5
(в зависимости от модели и диапазона
температур)
от минус 50 до 85
Диапазон температур окружающей среды,
°С
для моделей LMK 306/307/309/358/358H,
LMP 305/307
для моделей LMP 808, LMK 858
для моделей LMP 308/308i
для модели LMK 457
для моделей LMP 331, LMK 351/458
для модели LMK 331
Дополнительнаяпогрешностьот
воздействия изменениятемпературы
измеряемойсреды, % от диапазона
измерений на 10 °С
Диапазон температур окружающего воздуха
(для врезных моделей), °С
Масса (без учета веса кабеля), кг
от 0,1 до 0,4
(в зависимости от модели)
Габаритные размеры, длина×диаметр не
более, мм
227,5×45
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта печатным методом,
а на прибор наносится наклейка с изображением знака утверждения типа.
Комплектность средства измерений
1. Преобразователь давления измерительный
2. Руководство по эксплуатации
3. Выходное цифровое устройство РА 430
4. Принадлежности по заказу
Поверка
осуществляетсяподокументуМП56797-14«Преобразователидавления
измерительные DMP 3XX, DMP 4XX, DMD 3XX, DS 2XX, DS 4XX, DMK 3XX, XACT i,
DM 10, DPS 2XX, DPS 3XX, DPS+, HMP 331, HU 300, LMP 3XX, LMP 8XX, LMK 3XX,
LMK 4XX, LMK 8XX. Методика поверки», утвержденному ФГУП ВНИИМС 09 января
2014 г.
Перечень основного оборудования, необходимого для поверки:
-Грузопоршневой манометр МП-2,5, 1 и 2 разрядов
-Задатчики давления Воздух-1600 и Воздух-2,5
-Вольтметр образцовый кл. точн. не ниже 0,05
-Магазин сопротивлений кл. точн. не ниже 0,05
Сведения о методиках (методах) измерений
представлены в паспортах на приборы.
Лист № 5
Всего листов 5
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям давления измерительным LMP 3XX, LMP 8XX, LMK 3XX, LMK
4XX, LMK 8XX
1. ТУ 4212-000-7718542411-05 «Преобразователи давления измерительные DMP
3XX, DMP 4XX, DMD 3XX, DS 2XX, DS 4XX, DMK 3XX, XACT i, DM 10, DPS 2XX, DPS
3XX, DPS+, HMP 331, HU 300, LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX.
Технические условия».
2. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с
электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля над соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасных производственных объектов.
Изготовитель
ООО «БД СЕНСОРС РУС»
117105, г. Москва. ул. Варшавское шоссе 37А.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М. п.«____» ____________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 9097-07 | Преобразователи промышленные | П-215 | ОАО "Гомельский завод измерительных приборов", Беларусь, г.Гомель | 1 год | Перейти |
| 28639-10 | Измерители давления многофункциональные | ПРОМА-ИДМ, ПРОМА-ИДМ-4х | ООО "НПП "Промышленная Автоматика", г.Казань | 3 года | Перейти |
| 42892-09 | Преобразователи давления измерительные струнные модифицированные | ПДС-М | ОАО "НИИ энергетических сооружений" (НИИЭС), г.Москва | При выпуске из производства. При хранении на складе более 1 года - перед вводом в эксплуатацию. Для преобразователей, эксплуатируемых с возможностью их демонтажа - 2 года | Перейти |
| 70573-18 | Преобразователи термоэлектрические кабельные | КТХА, КТХК, КТНН, КТЖК, КТПП, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex | ООО "НПО Спутник", г.Красноярск | 1 год; 3 года - для КТХА класса допуска 2 с диапазоном до 600 °С, для КТХК с диапазоном до 400 °С, для КТЖК класса допуска 2 с диапазоном до 400 °С, для КТНН класса допуска 2 с диапазоном до 800 °С; 8 месяцев - для КТХА класса допуска 1 с диапазоном 600…1100 °С, для КТЖК класса допуска 1 с диапазоном 400…750 °С, для КТНН класса допуска 1 с диапазоном 800…1100 °С, для КТПП с диапазоном 800…1100 °С | Перейти |
| 19814-00 | Преобразователи измерительные переменного тока короткого замыкания | Омь-11 | ООО "НПО "Мир", г.Омск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
