Untitled document

Приложение к свидетельству № 54465

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные платформенные ВАТЭК-ВП

Назначение средства измерений

Весы электронные платформенные ВАТЭК-ВП (далее – весы) предназначены для изме-

рений массы.

Описание средства измерений

Конструктивно весы состоят из грузоприемной платформы с грузоприемным устройст-

вом (далее – ГПУ) (здесь и далее терминология и нормирование метрологических характери-

стик приведены в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть

1. Метрологические и технические требования. Испытания»), которое представляет собой ме-

ханическую конструкцию, опирающуюся на один весоизмерительных датчик и весоизмери-

тельного прибора, который может быть закреплен на кронштейне. К весоизмерительному при-

бору могут быть подключены до двух ГПУ.

Принцип действия весов основан на преобразовании деформации упругого элемента

датчика, возникающей под действием взвешиваемого груза, в аналоговый электрический сиг-

нал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обраба-

тывается. Измеренное значение массы выводится на дисплей весоизмерительного прибора.

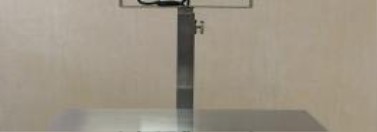

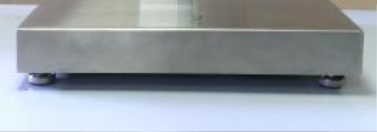

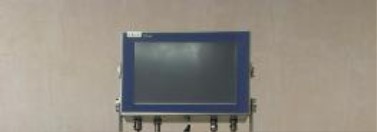

Общий вид весов представлен на рисунке 1

Рисунок 1- Общий вид весов

Весы снабжены следующими устройствами и функциями:

– устройство первоначальной установки нуля;

– устройство слежения за нулем;

– полуавтоматическое устройство установки нуля;

– устройство уравновешивания тары - выборки массы тары;

– показывающее устройство с расширением.

Обозначение модификаций весов имеет вид:

ВАТЭК-ВП-Х

/Х

-Х

/Х

, где:

– условное обозначение максимальной нагрузки первого ГПУ в кг (15; 30; 50; 60;

100);

Лист № 2

Всего листов 4

– условное обозначение максимальной нагрузки второго ГПУ в кг (15; 30; 50; 60;

100), индекс – отсутствует при подключении к весоизмерительному прибору только одного

ГПУ;

– условное обозначение исполнения грузоприемной платформы и ГПУ (принимает

значение Н, если ГПУ и грузоприемная платформа выполнены из нержавеющей стали;

К – грузоприемная платформа выполнена из нержавеющей стали, ГПУ крашенное;

– цифра от 0 до 9, условно-количественно характеризующая долговечность, проч-

ность и коррозионную стойкость материалов, которые применены для изготовления ГПУ и ве-

соизмерительной платформы, чем выше цифра - тем выше устойчивость ГПУ и весоизмери-

тельной платформы к различным воздействиям.

Для связи с периферийными устройствами (например, принтеры, электронные регистри-

рующие устройства, дублирующее табло, ПК) весы оснащаются интерфейсами RS-232, RS-

422/485, Ethernet, USB, Bluetooth.

Знак поверки наносится на корпус весоизмерительного прибора. Для защиты компонен-

тов весов и предварительно установленных регулировок, а также для исключения модификации

программного обеспечения на индикатор наносится контрольный знак. Контрольный знак на-

носится на головку болта крепления кожуха весоизмерительного прибора в соответствии

с рис. 2.

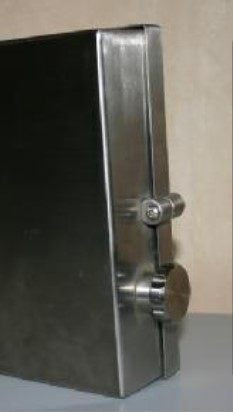

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Рисунок 2 — Схема пломбировки весов от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в ста-

ционарной (закрепленной) аппаратной части с определенными программными средствами.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с

помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечи-

вается невозможностью изменения ПО без применения специализированного оборудования

производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Для защиты компонентов весов и предварительно установленных регулировок, а также

для исключения модификации программного обеспечения на весоизмерительный прибор нано-

сится контрольный знак. Контрольный знак наносится на головку болта крепления кожуха ве-

соизмерительного прибора. Контрольная сумма метрологически значимой части ПО при вклю-

Место пломбировки

Лист № 3

Всего листов 4

числения цифро-

вого идентифи-

катора про-

граммного обес-

чении весов сравнивается со значением, установленным при выпуске из производства. При не

совпадении контрольных сумм работа весов блокируется.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «С»

по МИ 3286-2010. Идентификационные данные ПО приведены в табл. 1. Идентификационные

данные ПО отображаются на дисплее при включении весов.

Таблица 1

Идентификаци-Номер версииЦифровой идентифи-

Алгоритм вы-

Наименованиеонное наимено- (идентифика- катор программного

программногование про-ционный номер)обеспечения (кон-

обеспеченияграммного программного трольная сумма ис-

обеспеченияобеспеченияполняемого кода)

печения

не применяетсяне применяется121.276не применяетсяне применяется

Значение характеристики

Наименование характеристики

Метрологические и технические характеристики

Таблица 2

Модификация

ВАТЭК- ВАТЭК- ВАТЭК- ВАТЭК- ВАТЭК-

ВП-15ВП-30ВП-50ВП-60ВП-100

15305060100

0,1 0,2 0,4 0,4 1

510202050

30003000 250030002000

100 % Max

от 0 до +40

5, не более

10%

220

15%

50±1

Максимальная нагрузка (Max), кг

Минимальная нагрузка (Min), кг

Поверочное деление, e, действительная цена

деления шкалы, d (e=d), г

Число поверочных делений (n)

Диапазон уравновешивания тары (выборка)

Диапазон рабочих температур,

Время прогрева, мин

Параметры электропитания от сети перемен-

ного тока:

напряжение, В

частота, Гц

Пределы допускаемой погрешности опреде-

ления массы при поверке (в эксплуатации)

для нагрузки m, выраженной в поверочных

делениях е

Min

500·е

500·е < m

2000·е

2000·е < m

Max

±0,5е (±1е)

±1е (±2е)

±1,5е (±3е)

Знак утверждения типа

Знак утверждения типа наносится на маркировочные таблички, расположенные на кор-

пусе ГПУ и/или весоизмерительного прибора, а также на титульный лист эксплуатационной

документации.

Комплектность средства измерений

Весы...................................................................................................................................... 1 шт.

Руководство по эксплуатации............................................................................................ 1 шт.

Лист № 4

Всего листов 4

Поверка

осуществляется по документу МП 56793-14 «ГСИ. Весы электронные платформенные ВАТЭК-

ВП. Методика поверки», утвержденному ФГУП «ВНИИМС» в ноябре 2013 г.

Идентификационные данные, а также процедура идентификации программного обеспе-

чения приведены в разделе 8.2.2 документа «Весы электронные платформенные ВАТЭК-ВП.

Руководство по эксплуатации».

Основные средства поверки: гири, соответствующие классу точности М

1-2

по ГОСТ

OIML R 111-1–2009.

Сведения о методиках (методах) измерений

«Весы электронные платформенные ВАТЭК-ВП. Руководство по эксплуатации», раз-

дел 8 «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к весам элек-

тронным платформенным ВАТЭК-ВП

1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений

массы».

2. ТУ 4274-001-88911809-2013 «Весы электронные платформенные ВАТЭК-ВП. Тех-

нические условия».

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

Осуществление торговли и товарообменных операций.

Изготовитель

Общество с ограниченной ответственностью «ВАТЭК» (ООО «ВАТЭК»), г. Одинцово

Московской обл.

Адрес: 143005, Московская обл., г. Одинцово, ул. Маршала Жукова, д.32а.

Тел.: +7 (495) 989-22-45

e-mail:

info@vatec.org

http://vatec.org

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail:

office@vniims.ru

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-

ний в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель Руководителя

Федерального агентства по

техническому регулированию

и метрологии

Ф.В. Булыгин

М.п.

«______»______________ 2014 г.
