Системы лазерные дистанционного мониторинга уровня ПДК озона в воздухе КО50С.52 00 000, ГРСИ 56765-14
Номер госреестра:
56765-14
Наименование СИ:
Системы лазерные дистанционного мониторинга уровня ПДК озона в воздухе
Обозначение типа:
КО50С.52 00 000
Производитель:
ООО "Ларти", г.Нальчик
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 10 шт. с зав.№ 005 … 014
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54429
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система лазерная дистанционного мониторинга уровня ПДК озона в воздухе
КО50С.52 00 000
Назначение средства измерений
Система лазерная дистанционного мониторинга уровня ПДК озона в воздухе КО50С.52 00 000
предназначена для измерения массовых концентраций озона в воздухе внутри помещений и
выдачи сигнала предупреждения о превышении ПДК.
Описание средства измерений
Принцип действия системы заключается в дифференциальном фотометрическом определении
массовой концентрации озона по разности поглощения излучения на длинах волн
l
= 266 нм и
532 нм.
Система представляет собой специализированный фотометр, в состав которого входят
следующие основные элементы:
- Лазерный блок, включающий два импульсных синхронизированных лазера с разными
длинами волн излучения (266 нм и 532 нм), специальные блоки питания и управления
излучением лазеров, устройства синхронизации импульсов излучения лазеров, вентиляторов
для охлаждения излучателей лазеров, устройств контроля и регулирования температуры
воздуха внутрикорпуса, а также устройства юстировки, позволяющего установить
параллельное направление лучей лазеров;
- Фотоприемный блок, включающий дифференциальный фотоприемник с двумя окнами для
входа лазерного излучения, узел термостабилизации фотодиодов и входного каскада
фотоприемника, узел контроля и регулирования температуры воздуха внутри корпуса;
- Зеркальные блоки с плоскими зеркалами и механизмом сканирования по углу и азимуту.
При монтаже системы лазерные трассы, начинающиеся от лазерного блока и оканчивающиеся в
фотоприемном блоке, окружают по периметру источники возможного выброса озона или
контролируемую территорию (территория водопроводной станции, здания, генераторы озона,
озонопроводы и т.д.). Лазерный, фотоприемный и зеркальный(-е) блоки жестко закрепляются
на виброустойчивые основания, создаваемые в точках, определенных теодолитной съемкой, и
предварительно ориентируются с помощью теодолита.
При работе установки излучение лазеров проходит через контролируемый объем воздуха и
попадает на фотоприемники. В случае появления озона в контролируемом объеме излучение
лазера с длиной волны
l
= 266 нм поглощается пропорционально массовой концентрации
озона, а излучение лазера с длиной волны
l
= 532 нм проходит без поглощения и используется
в качестве опорного сигнала.
При достижении или превышении уровня предельно допустимой концентрации (1 ПДК)
0,1 мг/м
3
на выходе системы происходит срабатывание реле с «сухим» контактом.

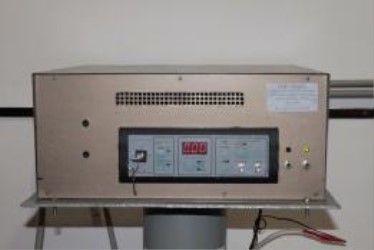

Общий вид Лазерного блока лазерной системы дистанционного мониторинга уровня ПДК
озона в воздухе КО50С.52 00 000 представлен на рисунке 1.

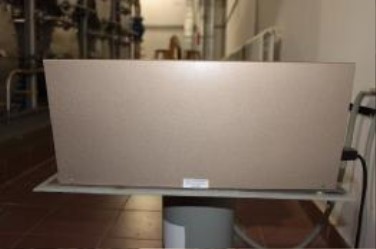

Общий вид Лазерного блока лазерной системы дистанционного мониторинга уровня ПДК
озона в воздухе КО50С.52 00 000 с боковой стороны с пломбировкой от несанкционированного
доступапредставлен на рисунке 2.
Общий вид Фотоприёмного блока лазерной системы дистанционного мониторинга уровня ПДК
озона в воздухе КО50С.52 00 000 с пломбировкой от несанкционированного доступа представлен
на рисунке 3.
Лист № 2
Всего листов 4
Рис.1Рис.2
Рис.3
Метрологические и технические характеристики
1Диапазон измерений массовой концентрации озона в
воздухе, мг/м
3
от 0,05 до 10,00
(0,5
¸
100 ПДК)
±
15
от 20,0 до 100,0
220В, 50 Гц
150
300х360х150
110х300х160
120х120х150
7,0
1,5
3,0
2Пределы допускаемой относительной погрешности
измерений, %, не более
3Фотометрическая база, м
4Напряжение питания
5Потребляемая мощность (общая), В·А, не более
6Габаритные размеры, мм, не более
- лазерный блок
- фотоприемный блок
- один зеркальный блок
7Масса, кг, не более
- лазерный блок
- фотоприемный блок
- один зеркальный блок
8Условия эксплуатации:
- температура окружающей среды,
°
С
- относительная влажность
атмосферное давление, мм рт.ст.
от минус 2 до плюс 40
до 80 %, без
конденсации влаги
от 650 до 800
Знак утверждения типа
наносится на корпус приборов в виде шильдика или наклейки, а также наносится на титульный
лист Руководства по эксплуатации типографическим способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Система лазерная дистанционного мониторинга уровня ПДК озона в воздухе КО50С.52 00 000
имеет в следующую комплектность:
Лазерный блок
Фотоприемный блок
Блок зеркал
Руководство по эксплуатации
1 шт.
1 шт.
2 шт. (или иное количество
по согласованию с Заказчиком)
КО50С.52 00 000 РЭ
Поверка
осуществляется в соответствии с разделом 7 «Методика поверки» Руководства по эксплуатации
КО50С.52 00 000 РЭ, утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 13 декабря 2013 г.
Основные средства поверки:
- Дальномер лазерный Disto A5, номер по Госреестру СИ 30855-07, диапазон измерений
(0,05…100)м, погрешность
±
2 мм;
- Комплект средств измерений (фотометр на длине волны 254 нм; набороптических
газовыхкювет с окнами из кварцевого стекла с оптической длиной 0,1; 0,5; 1,0 см) в
соответствии с МВИ 11441871-02 «Методика выполнения измерений концентрации озона в
кислороде и воздухе с применением ультрафиолетовой спектрофотометрии», диапазон
измерений концентрации озона от 5 до 100 г/м
3
при оптической длине пути от 0,1 до 1,0 см,
пределы допускаемой погрешности измерений не более
±
8,0 %;
- Генератор озона, обеспечивающий массовую концентрацию озона в диапазоне от 0,5 до
150 г/м
3
, при расходе газовой смеси не менее 0,1 л/мин.
Сведения о методиках (методах) измерений
Основные методы измерений приведены в Руководстве по эксплуатации КО50С.52 00 000 РЭ,
раздел 5.
Нормативныедокументы,устанавливающиетребованияксистемелазерной
дистанционного мониторинга уровня ПДК озона в воздухе КО50С.52 00 000
ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах».
ГОСТ 12.1.005-1988 «ССБТ. Общие санитарно-гигиенические требования к воздуху
рабочей зоны».
МВИ 11441871-02 «Методика выполнения измерений концентрации озона в кислороде
и воздухе с применением ультрафиолетовой спектрофотометрии».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление деятельности в области охраны окружающей среды;
- выполнение работ по обеспечению безопасных условий и охраны труда;
-осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Лист № 4
Всего листов 4
Изготовитель
Общество с ограниченной ответственностью «Ларти»
Адрес: 360000, КБР, г. Нальчик, ул. Циолковского, 7
тел./факс 8(866 2)96-62-10
E-mail:
Заявитель
Закрытое акционерное общество «Московские озонаторы»
Адрес: 127273, г. Москва, Березовая аллея, 10
тел. 8(495) 402-60-36, факс 8(495) 402-92-04
E-mail:
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31.
Тел. (495) 544-00-00
e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п. «___»____________2014 г.
