Номер госреестра:
56688-14
Наименование СИ:
Стенды тормозные
Обозначение типа:
x-brake
Производитель:
Фирма "Durr Assembly Products GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.03.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54343
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стенды тормозные x-brake
Назначение средства измерений
Стенды тормозныеx-brake предназначены дляизмерений:
ـ тормозной силы, развиваемойтормозными системамиавтотранспортных средств;
ـ статической нагрузки на ось автотранспортных средств;
ـ усилий, прикладываемых к органам управления тормозными системами автотранс-
портных средств.
Описание средства измерений
В основу работы стендов положен принцип обратимости движения. Испытуемый автомо-
биль устанавливаетсянеподвижно, "дорога" движется сзаданной скоростью. Роль дороги выполняют
две или четыре пары роликов, на которые устанавливаются колеса одной оси автомобиля. Каждая
пара роликов приводится во вращение от мотор-редуктора и имитирует движение автомобиля с за-
данной скоростью.
Одновременно производится испытание тормозов колес одной оси - передней или задней.
При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики переда-
ется на мотор-редуктор привода. Корпус мотор-редуктора установлен в подшипниковых опорах и
подвешен балансирно. Реактивный момент, возникающий на корпусе мотор-редуктора при прокру-
чивании заторможенного колеса, воспринимается силоизмерительной системой, обрабатывается и
передаетсяна персональный компьютер и дисплейпульта управления.
Конструктивной основой стендов тормозных x- brake является опорное устройство, выпол-
ненное в виде единой несущей рамы, в которой размещаются блоки ходовых опорных роликов. В
зависимости от модификации конструкция рамы позволяет размещать два или четыре блока ходовых
опорных роликов. Привод ведущего ролика каждого блока осуществляется от мотор - редуктора, со-
стоящего из электродвигателя и жестко соединенного с ним редуктора. Диаметр роликов и расстоя-
ние между ними выбраны в соответствии с условиями обеспечения устойчивого положения авто-
транспортного средства на стенде во всех режимах испытаний тормозных систем. Для конструктив-
ного исполнения с четырьмя роликовыми блоками в стендах предусмотрена регулировка расстояния
между двумя передними и двумя задними роликовыми блоками для испытаний различных типов ав-
томобилей.
В дополнительный комплект оборудования может входить встроенное или выносное взве-
шивающее устройство, устройство DKA для измерений усилий, прикладываемых к органу управле-
ния ножной тормозной системой, и устройство SKA для измерений усилий, прикладываемых к орга-
ну управления ручной тормозной системой.
Блоки окончательной обработки измерительной информации, блоки коммутации и управле-
ния, а также персональный компьютер, принтер и жидкокристаллический дисплей конструктивно
размещеныв стойке комплекса управления.

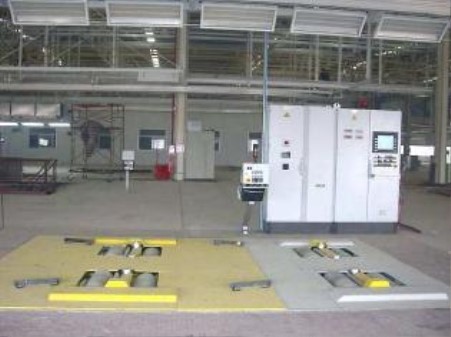

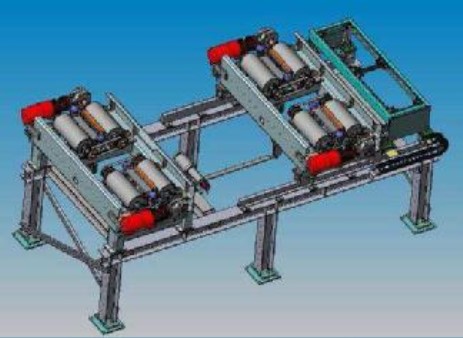

Общий вид стендовтормозных x-brake
MD5
Лист №
2
Всего листов 4
Программное обеспечение
Программное обеспечение «x-line» разработано специально для стендов тормозных x-
brake и служит для управления их функциональными возможностями, а также для отображения
результатов измерений.
Программное обеспечение осуществляет функции измерений параметров тормозных
систем, установленных на транспортные средства, и выдачу результатов этих измерений в элек-
тронном виде или на бумажном носителе.
Алгоритм вычис-
ления цифрового
«идентификатора»
Идентификационные данные программного обеспечения:
НаименованиеИдентификаци-Номер версииЦифровой иденти-
программногоонное наимено-(идентификаци-фикатор про-
обеспечениявание про-онный номер)граммного обеспе-
граммного программного чения (контроль-
обеспечения обеспечения, не ная сумма испол-
ниженяемого кода)
x-lineeabapp01.exe3.1.0.0
8f17cffc5d9c82c955
b971b6a8f65e5f
Программное обеспечение является интеллектуальной собственностью «Durr Assembly
Products GmbH», защищено от несанкционированного доступа электронными ключами и паро-
лями различных уровней доступа и соответствует уровню защиты «А» в соответствии с
МИ 3286-2010.
Значения характеристики
1÷40
±
3
0,2÷2
±
3
100÷1000
±
5
50÷500
±
5
0÷10
190 / 210 / 287
1700x5500x1000
10000x6000x2800
3000x600x2200
10000
20000
3000
10÷+40
Метрологические и технические характеристики
Характеристика
Диапазон измерений тормозной силы на колесе автомобиля, кН
Пределы допускаемой относительной погрешности измерений
тормозной силы, %
Диапазон измерений взвешивающего устройства, т
Пределы допускаемой относительной погрешности измерений
взвешивающего устройства, %
Диапазон измерений усилий устройством DKA, Н
Пределы допускаемой относительной погрешности измерений
усилий устройством DKA, %
Диапазон измерений усилий устройством SKA, Н
Пределы допускаемой относительной погрешности измерений
усилий устройством, SKA, %
Скорость автомобиля, имитируемая стендом, км/ч
Диаметр ходовых опорных роликов, мм
Габаритные размеры (ДхШхВ), не более, мм:
ـ несущей рамы с двумя опорными роликами
ـ несущей рамы с четырьмя опорными роликами
ـ комплекса управления
Масса, не более, кг
ـ несущей рамы с двумя опорными роликами
ـ несущей рамы с четырьмя опорными роликами
ـ комплекса управления
Рабочий диапазон температур,
°
С
Электропитание от сети переменного тока,
ـ напряжение, В
ـ частота, Гц
Потребляемая мощность, не более, кВт
Средний срок службы, лет
3×400/380
±
10%
50±2
30
8
Лист №
3
Всего листов 4
Знак утверждения типа
наносится на панель комплекса управления стендовтормозных x-brake методом наклеивания и на
титульный лист руководства по эксплуатации методом печати.
Комплектность средства измерений
-стенд тормозной, в комплекте1 штука;
-комплект принадлежностей иприспособлений1 комплект;
-руководствопоэксплуатации1 экземпляр;
-методикаповерки1 экземпляр.
По отдельному заказу поставляется устройство взвешивания осей автомобиля, устрой-
ство DKA и устройство SKA.
Поверка
осуществляется в соответствии с МП АПМ 06-13 «Стенды тормозные x-brake. Методика повер-
ки», утверждённой ГЦИ СИ ООО «Автопрогресс–М» в декабре 2013 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
№Наименование и тип средства поверкиОсновные технические характеристики
п/п
1. Весы неавтоматического действия поКласс точности высокий, max ≤20 кг, по-
ГОСТ Р 53228грешность измерений не более ±1 г.
2. Машинасилоизмерительная1-йразряд поГОСТ 8.663-2009
3. Набор гирь 20 кг 100 шт.M1 по ГОСТ OIML 111-1 2009,
4. Рулетка измерительная металлическаяКласс 3 по ГОСТ 7502-98
5. Уровень брусковый200-0,08 по ГОСТ 9392-89
6. Калибровочное приспособлениеИз комплекта поставки
Сведения о методиках (методах) измерений
Методика выполнения измерений приведена в документе: «Стенды тормозные x-brake.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к стендам тор-
мозным x-brake
1. ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Госу-
дарственнаяповерочнаясхемадля средствизмерений силы».
2. «Технический регламент о безопасности колесных транспортных средств», утвержден-
ныйпостановлением ПравительстваРФ от 10 сентября 2009 г. №720.
3. ГОСТ Р 41.13-2007 «Единообразные предписания, касающиеся транспортных средств ка-
тегорий М, N и Овотношении торможения».
4. ГОСТ Р 41.13-Н-99 «Единообразные предписания, касающиеся официального утвержде-
ния легковых автомобилей вотношении торможения».
5. ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техниче-
скомусостоянию и методыпроверки».
6. Техническаядокументация «Durr Assembly Products GmbH», Германия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Лист №
4
Всего листов 4
Изготовитель
«Dürr Assembly Products GmbH», Германия.
Köllner Straße 122 – 128 D-66346 Püttlingen, Germany
Тел.: +49 68 98 / 6 92 – 0, Факс: +49 68 98 / 6 92 - 5400
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации ГЦИ СИ ООО «Автопрогресс-М» по проведению испытаний
средств измерений в целях утверждения типа № 30070-07 от 26.04.2010 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
М.п.«____» ___________ 2014 г.
