Датчики весоизмерительные тензорезисторные WBK, ГРСИ 56685-14
Номер госреестра:
56685-14
Наименование СИ:
Датчики весоизмерительные тензорезисторные
Обозначение типа:
WBK
Производитель:
Фирма "CAS Corporation", Корея
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.01.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54338/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ
(в редакции, утвержденной приказом Росстандарта № 1800 от 28.08.2017 г.)
Датчики весоизмерительные тензорезисторные WBK
Назначение средства измерений
Датчики весоизмерительные тензорезисторные WBK (далее датчики) предназначены для
измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта
в аналоговый электрический измерительный сигнал.
Описание средства измерений
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорези-
сторов, соединенных в мостовую схему и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков WBK – сжатие. Датчики изготавливаются из нержавеющей и
окрашенной стали.

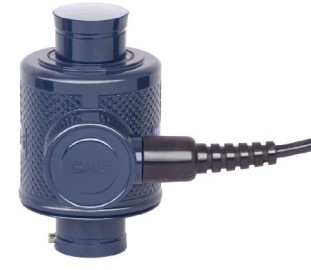

Рисунок 1 – Общий вид датчиков
Принцип действия датчиков основан на изменении электрического сопротивления тен-
зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах на-
клейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки.
Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в
диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются способом нормирования метрологи-
ческих характеристик, наибольшими пределами измерения, числом поверочных интервалов и
конструкцией упругого элемента датчика.
Обозначение модификаций весоизмерительных датчиков WBK имеет вид WBK-X
1
TX
2
,
где:
X
1
- обозначение максимальной нагрузки в тоннах;
X
2
- L (если присутствует) – входное и выходное сопротивление 1000±10 Ом. Если отсутствует
– входное и выходное сопротивление 350±3,5 Ом.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Таблица 1
C3, C4
3000, 4000
0
Е
max
/n
max
2
150
WBK-10WBK-20WBK-25WBK-30WBK-50
1020253050
Класс точности C3: Е
max
/6000
Класс точности C4: Е
max
/10000
0,7
Модель
Максимальная нагрузка диапа-
зона измерения (D
max
), т
Класс точности по ГОСТ 8.631–
2013 (OIML R 60:2000)
Максимальное число повероч-
ных интервалов, n
max
(Е
max
/
n
)
Минимальная статическая на-
грузка, (Е
min
), т
Значение поверочного интерва-
ла,
n
, кг
Минимальный поверочный ин-
тервал,
n
min
Номинальный относительный
выходной сигнал при Е
max
, мВ/В
Коэффициент распределения p
LC
Предел допустимой нагрузки
(Е
lim
), % от Е
max
Класс влагостойкости
Напряжение питания, В
Входное сопротивление, Ом
Выходное сопротивление, Ом
Особые предельные значения
температуры, ºC
Габаритные размеры, мм
Масса, не более, кг
CH
10 … 15
В зависимости от исполнения: 350±3,5 или 1000±10
В зависимости от исполнения: 350±3,5 или 1000±10
Класс точности C3: - 40 … +50
Класс точности C4: - 20 … +50
107x84х145128x190
4 7,66
Значение характеристики
Таблица 2
Техническая характеристика
Пределы допускаемой погрешности (mpe):
От 0 до 500
n
вкл.
св. 500
n
до 2000
n
вкл.
св. 2000
n
±0,35
n
±0,70
n
±1,05
n
Знак утверждения типа
наносится на маркировочную табличку, расположенную на датчике и эксплуатационную доку-
ментацию типографским способом.
Комплектность средства измерений
1. Датчик.............................................................................................................................1 шт.
2. Дополнительные аксессуары (по заказу)..............................................................1 компл.
3. Паспорт………………………………………………………………………..………1 экз.
Примечание. Паспорт может предоставляться в электронном виде.
Лист № 3
Всего листов 4
Поверка
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631–2013
(OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы
испытаний».
Основные средства поверки:
-
средства измерений 1-го разряда по ГОСТ 8.640-2014 «Государственная система
обеспечения единства измерений. Государственная поверочная схема для средств из-
мерений силы» с пределами допускаемых доверительных границ относительной по-
грешности, не превышающими 1/3 от пределов допускаемой погрешности поверяе-
мых датчиков;
-
вольтметр или компаратор напряжений класса точности 0,005.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам весо-
измерительные тензорезисторные WBK
ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная повероч-
ная схема для средств измерений массы
ГОСТ 8.631–2013 (OIML R 60:2000) Датчики весоизмерительные. Общие технические
требования. Методы испытаний
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «CAS Corporation», Республика Корея
Адрес: #440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея
Заявитель
МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН»
Юридический адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2
Почтовый адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2
ИНН 9909006133
Тел./факс: +7 (495) 784-77-47
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: +7(495) 437-55-77 / +7(495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
