Метеостанции OPUS мод. OPUS THI, OPUS THIР, OPUS TСО, ГРСИ 56672-14
Номер госреестра:
56672-14
Наименование СИ:
Метеостанции
Обозначение типа:
OPUS мод. OPUS THI, OPUS THIР, OPUS TСО
Производитель:
Фирма "Lufft Mess- und Regeltechnik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54322
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Метеостанции OPUS модификации OPUS THI, OPUS THIР, OPUS TСО
Назначение средства измерений
Метеостанции OPUS предназначены для автоматических измерений метеорологических
параметров: температуры воздуха, относительной влажности воздуха, атмосферного давления,
объемной доли диоксида углерода в воздухе.
Описание средства измерений
Принцип действия метеостанций OPUS основан на измерении первичными измеритель-
ными преобразователями метеорологических параметров.
Измерения температуры производятся термометром сопротивления, относительной
влажности воздуха – ёмкостным преобразователем, атмосферного давления - ёмкостным преобра-
зователем мембранного типа, измерения объемной доли диоксида углерода в воздухе - инфракрас-
ным датчиком диоксида углерода. Измеренные метеорологические параметры преобразуются в
цифровой код и отображаются на дисплее метеостанции или могут быть переданы на ПК.
Метеостанции OPUS состоят из первичных измерительных преобразователей, микро-
процессора, дисплея, блока питания.
В зависимости от используемых первичных измерительных преобразователей метео-
станции OPUS имеют следующие модификации:
OPUS THI – измерительные каналы температуры и относительной влажности воздуха;
OPUS THIP – измерительные каналы температуры воздуха, относительной влажности
воздуха, атмосферного давления;
OPUS TСО – измерительные каналы температуры воздуха, относительной влажности
воздуха, объемной доли диоксида углерода.
Конструктивно метеостанции OPUS выполнены в виде компактного модуля, в котором
преобразователь температуры и относительной влажности воздуха, преобразователь атмосферного
давления, датчик объемной доли диоксида углерода, микропроцессор, дисплей и блок питания
объединены в одном корпусе. Общий вид метеостанций OPUS представлен на рис. 1.
Метеостанции OPUS работают непрерывно (круглосуточно) или по запросу. Для обмена
информацией метеостанции OPUS имеют цифровой интерфейс стандарта USB.
Рис. 1. Метеостанция OPUS.
1- дисплей, 2-корпус.
1
2
2
Лист № 2
Всего листов 5
Программное обеспечение
Программное обеспечение метеостанций OPUS «OPUS» является встроенным ПО. Встро-
енное ПО «OPUS» обеспечивает управление работой, самопроверку, сбор, обработку, отображение
и передачу данных от метеостанций OPUS.
OPUS
«0802_THIPC_20
T_REL_VAR1_S
VN550_Rxx_WB
_SG3.bin»
25
CEB0C5C63F291
18AF107AD86F6
78BB26
MD5
Идентификационные данные программного обеспечения
Таблица 1
Наименование
программного
обеспечения
Идентификаци-
онное наимено-
вание программ-
ного обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иден-
тификатор про-
граммного обес-
печения (кон-
трольная сумма
исполняемого
кода)
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных из-
менений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характе-
ристик.
от 0 до 95
Значения характеристики
от минус 20 до 50
Метрологические и технические характеристики.
Таблица 2
Наименование характеристики
Диапазон измерений температуры воздуха,
o
C
Пределы допускаемой абсолютной погрешности из-
мерений температуры воздуха,
o
C:
- в диапазоне от минус 20 до 0
o
C вкл. и свыше 40
o
C
- в диапазоне свыше 0 до 40
o
C вкл.
± 0,5
± 0,3
Диапазон измерений относительной влажности воз-
духа, %

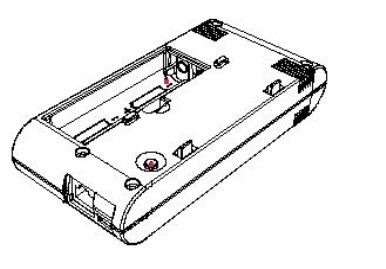

Рис. 2. Схема пломбирования метеостанции OPUS.
1 – пломбы на корпусе.
1
Лист № 3
Всего листов 5
± 2
от 0 до 5000
± (50 + 0,03 С
вх
)*
0,5
0,2
± 0,5
от 10 до 86400
от минус 20 до 50
от 0 до 95
от 300 до 1100
от 300 до 1100
Продолжение таблицы 2
Пределы допускаемой абсолютной погрешности из-
мерений относительной влажности воздуха, %
Диапазон измерений атмосферного давления, гПа
Пределы допускаемой абсолютной погрешности из-
мерений атмосферного давления, гПа:
- в диапазоне свыше 700 до 1100 гПа,
- в диапазоне от 300 до 700 гПа вкл.
± 0,5
± 1,5
Диапазон измерений объемной доли диоксида угле-
рода (CO
2
), млн
-1
(ppm)
Пределы допускаемой основной абсолютной по-
грешности, объемная доля диоксида углерода, млн
-1
10
Предел допускаемой вариации выходного сигнала
по каналу CO
2
, в долях от пределов допускаемой ос-
новной абсолютной погрешности
Изменение показаний канала CO
2
в течение 12 мес
непрерывной работы, в долях от пределов допускае-
мой основной абсолютной погрешности
Пределы допускаемой дополнительной погрешности
канала CO
2
от изменения температуры окружающей
среды в диапазоне от минус 20
o
C до плюс 50
o
C, от-
носительно температуры окружающей среды 20
о
С, в
долях от пределов допускаемой абсолютной по-
грешности
Периодичность измерений в автоматическом
режиме, с
Период обновления измеренных значений, с
Электрическое питание, В:
- 4 щелочные LR6 AA/NiMH
- USB
- LAN
Максимальная потребляемая мощность, не более, Вт
Средняя наработка на отказ, ч
Срок службы, лет
Габаритные размеры, мм
глубина
32
Масса, кг
1,5
5
5
1
8000
8
высота ширина
78 166
0,25
Условия эксплуатации
-температура воздуха,
o
C;
-относительная влажность воздуха,
%
;
-атмосферное давление, гПа
Примечание: *С
вх
– объемная доля диоксида углерода на входе преобразователя, млн
-1
(ppm)
Знак утверждения типа
Знак утверждения типа наносится на формуляр типографским методом и на корпус метео-
станций OPUS в виде наклейки.
Лист № 4
Всего листов 5
Комплектность средства измерений
1. Метеостанция OPUS1 шт.
2. Формуляр1 шт.
3. Методика поверки МП 2551-0106-20121 шт.
Поверка
осуществляется по методике поверки МП 2551-0106-2013 «Метеостанции OPUS», утвержденной
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.05.2013 года.
Основные средства поверки:
1. Термометр эталонный ЭТС-100, диапазон от минус 196 до 660 °С, погреш-
ность ± 0,02 °С.
2. Термогигрометр ИВА-6Б модификация 2П, диапазон от 0 % до 98 %, погреш-
ность± 1 %.
3. Климатическая камера КТК-3000, диапазон от минус 50 °С до 100 °С, точность
поддержания температуры с погрешностью ± 2 °С; диапазон от 10 % до 98 %, точность
поддержания влажности с погрешностью ± 3 %.
4. Барокамера БКМ 007, диапазон от 10 до 1100 гПа, точность поддержания давления с
погрешностью ± 1 гПа
5. Барометр образцовый переносной БОП-1М, диапазон измерений от 5 до 1100 гПа, по-
грешность ± 0,1 гПа.
6. Поверочный нулевой газ (ПНГ) – воздух по ТУ 6-21-5-82 или азот газообразный по
ГОСТ 9293-74 в баллоне под давлением;
7. Стандартные образцы состава газовые смеси диоксид углерода – азот (ГСО 3760-87),
выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением.
Сведения о методиках (методах) измерений
Методы измерений приведены в формуляре «Метеостанции OPUS».
Нормативные и технические документы, устанавливающие требования к метеостанциям
OPUS модификаций OPUS THI, OPUS THIР, OPUS TСО
1. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
2. ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений темпе-
ратуры.
3. ГОСТ 8.547-09 ГСИ. Государственная поверочная схема для средств измерений влаж-
ности газов.
4. ГОСТ 8.223-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений абсолютного давления в диапазоне 2,7٠10
2
…4000٠10
2
Па.
5. ГОСТ 8.578-08 ГСИ. Государственная поверочная схема для средств измерений содер-
жания компонентов в газовых средах.
6. Техническая документация изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения
единства измерений
осуществление деятельности в области гидрометеорологии.
Лист № 5
Всего листов 5
Изготовитель
Фирма «Lufft Mess- und Regeltechnik GmbH», Германия.
Адрес: Gutenbergstraße 20, D-70736 Fellbach, индекс 4252, D-70719 Fellbach,
Тел. 49 (0) 711/51822-0, факс 49 (0) 711/51822-41.
Заявитель
ОАО «Московские дороги», Россия.
Адрес: 127566 г. Москва, Алтуфьевское шоссе, д.44
Тел/факс: 8 (495) 532-8818; 8 (499) 769-5020
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19,
Тел. (812) 251-76-01, факс (812) 713-01-14,
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________2014 г.
