Ключи динамометрические электронные DWTA, Delta Wrench, ГРСИ 56660-14
Номер госреестра:
56660-14
Наименование СИ:
Ключи динамометрические электронные
Обозначение типа:
DWTA, Delta Wrench
Производитель:
Фирма "Desoutter", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54309
об утвеждении типа средств измерений
Лист№ 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ключи динамометрические электронные DWTA, Delta Wrench
Назначение средства измерений
Ключи динамометрические электронные DWTA, Delta Wrench предназначены для
воспроизведения крутящего момента силы с установленной погрешностью при затяжке
резьбовых соединений.
Описание средства измерений
Принцип действия ключей динамометрических электронных DWTA, Delta Wrench
заключается в том, что под действием приложенной к рукоятке ключа силы при
достижении заранее установленного значения крутящего момента силы ключ издает четко
предупредительный сигнал, что указывает на достижение установленного крутящего
моментасилы.Вкачестве предупредительногосигналаиспользуетсязвуковое
оповещение.
Конструктивно ключи динамометрические электронные Delta Wrench состоят из
корпуса с жидкокристаллическим дисплеем, на котором отображается значение крутящего
момента силы, панели управления с функциональными клавишами и рукоятки. К корпусу
спомощьюприсоединительногогнездаприкрепляетсясменнаяголовкас
присоединительным квадратом. Внутри корпуса расположен механизм определения
значения крутящего момента силы, значение которого отображается на дисплее. В ключах
динамометрических электронных DWTA в качестве устройства индикации используются
измерительные устройства Delta 1D, 6D, 7D.
Конструкция корпуса ключей динамометрических электронных DWTA, Delta Wrench
обеспечивает ограничение доступа к определенным частям в целях предотвращения
несанкционированной настройки и вмешательства, которые могут привести к искажению
результатов измерений.
КлючидинамометрическиеэлектронныеDWTАвыпускаютсявчетырех
модификациях, отличающихся диапазоном измерений крутящего момента силы. Пример
обозначения модификации DWTA 30: где DWTA – название по каталогу производителя,
30 – верхний предел измерений крутящего момента силы в Н·м.
Ключи динамометрические электронные Delta Wrenchвыпускаются в двадцати
четырех модификациях, отличающихся диапазоном измерений крутящего момента силы.
Примеры обозначения модификаций:
Delta Wrench 30-А Wlan, где Delta Wrench – название по каталогу производителя, 30 –
верхний предел измерений крутящего момента силы в Н·м, А - функция контроля угла
поворота Wlan - передача данных по беспроводной сети на контроллер для их сохранения;
Delta Wrench 30 ZigBee, где Delta Wrench – название по каталогу производителя, 30 –
верхний предел измерений крутящего момента силы в Н·м, ZigBee – протокол передачи
сигналов о выполнении операций на контроллер.
Общий вид ключа динамометрического электронного DWTA представлен на рисунке
1. Общий вид ключа динамометрического электронного Delta Wrench представлен на
рисунке 2.
Лист № 2
Всего листов 4

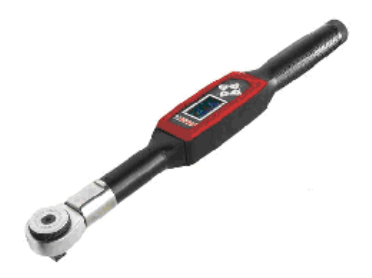

Рисунок 1. Общий вид ключа динамометрического электронного DWTA

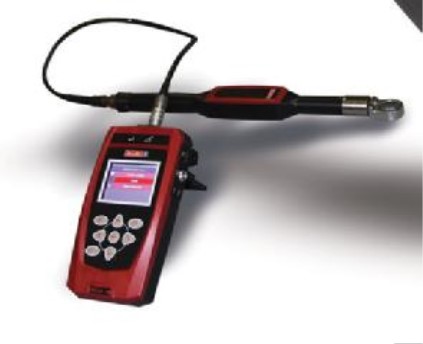

Рисунок 2. Общий вид ключа динамометрического электронного Delta Wrench
РазмерМасса, Дли-
присоеди- кг, нена,
нительного более мм,
гнезда, мм, не
не болееболее
Delta Wrench 40040÷400
Delta Wrench 80080÷800
Delta Wrench 30-А 3÷30
Delta Wrench 150-А15÷150
Delta Wrench 400-А40÷400
Delta Wrench 800-А80÷800
Метрологические и технические характеристики
МодификацияДиапазонПределы
измеренийдопустимой
крутящего относительной
момента силы,погрешности
Н∙м измерений
крутящего
момента силы,
%
DWTA 303÷30
DWTA 150 15÷150
DWTA 400 40÷400
DWTA 800 80÷800
Delta Wrench 303÷30
Delta Wrench 15015÷150
±1
9 х120,8437
14 х 180,9675
14 х 18 4 1076
Ø 2851495
9 х12 0,8 437
14 х 18 0,9 675
14 х 18 4 1076
Ø 2851495
9 х12 0,8 437
14 х 18 0,9 675
14 х 18 4 1076
Ø 2851495
Лист № 3
Всего листов 4
±1
Delta Wrench 30 Wlan3÷30
Delta Wrench 150 Wlan 15÷150
Delta Wrench 400 Wlan 40÷400
Delta Wrench 800 Wlan 80÷800
Delta Wrench 30-А Wlan3÷30
Delta Wrench 150-А Wlan 15÷150
Delta Wrench 400-А Wlan 40÷400
Delta Wrench 800-А Wlan 80÷800
Delta Wrench 30 ZigBee3÷30
Delta Wrench 150 ZigBee 15÷150
Delta Wrench 400 ZigBee 40÷400
Delta Wrench 800 ZigBee 80÷800
Delta Wrench 30-А ZigBee3÷30
Delta Wrench 150-А ZigBee 15÷150
Delta Wrench 400-А ZigBee 40÷400
Delta Wrench 800-А ZigBee 80÷800
9 х120,8437
14 х 180,9675
14 х 18 4 1076
Ø 2851495
9 х12 0,8 437
14 х 18 0,9 675
14 х 18 4 1076
Ø 2851495
9 х12 0,8 437
14 х 18 0,9 675
14 х 18 4 1076
Ø 2851495
9 х12 0,8 437
14 х 18 0,9 675
14 х 18 4 1076
Ø 2851495
Знак утверждения типа
наносится на боковую поверхность корпуса ключей динамометрических электронных
DWTA, Delta Wrench в виде наклейки и на титульный лист руководства по эксплуатации
типографским способом.
Комплектность средства измерений
1. Ключ динамометрический электронный……………………..…….1шт.
2. Руководство по эксплуатации (РЭ)……………………………….…1шт.
3. Дополнительные адаптеры………………………по отдельному заказу
Поверка
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения
единства измерений. Ключи моментные. Методика поверки».
Основное поверочное оборудование – установки для измерений крутящего
момента силы, диапазон измерений (3 ÷ 800) Н·м, относительная погрешность ± 0,25 %.
Сведения о методиках (методах) измерений
приведены в документе «Ключи динамометрические электронные DWTA, Delta Wrench.
Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к ключам
динамометрическим электронным DWTA, Delta Wrench
Техническая документация фирмы «Desoutter», Великобритания.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям
Лист № 4
Всего листов 4
Изготовитель
Фирма «Desoutter», Великобритания
Desoutter Ltd Registered office - Eaton Road Hemel Hempstead
Hertfordshire HP2 7DR
Company No. 164206 Registered in England and Wales
Заявитель
ЗАО «Атлас Копко», г. Химки
Адрес: 141402 Московская область, г.Химки,
Вашутинское шоссе, 15
тел.: (495) 933-55-55
Испытательный центр
ООО «ТестИнТех»
123308, Москва, ул.Мневники, д.1
ИНН 7734656656, КПП 773401001
Аттестат аккредитации ГЦИ СИ ООО «ТестИнТех» по
проведению испытаний средств измерений в целях
утверждения типа № 30149-11 от 08.08.2011 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию и
метрологииФ.В. Булыгин
М.п.«______» ______________2014 г.
