ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ротаметры BGN-R, BGF-R
Назначение средства измерений
Ротаметры BGN-R, BGF-R (далее - ротаметры) предназначены для измерений
объемного расхода жидкостей и газов в напорных трубопроводах.
Описание средства измерений
Принцип действия ротаметров основан на измерении расхода среды, протекающей
через измерительную трубку, в которой находится перемещающийся конический поплавок.
Положение поплавка в измерительной трубке служит мерой расхода при равновесии
гидродинамической силы движущегося потока в измеряемой среде и силы сопротивления
движущемуся потоку, действующей навстречу.
В зависимости от назначения, диапазонов расходов, способа присоединения к
трубопроводу и условий применения ротаметры имеют две модификации BGN-R, BGF-R.
Ротаметр BGF-R состоит из цилиндрического участка с фланцевым соединением,
измерительного кольца и конического измерительного датчика. Положение измерительного
датчика преобразуется во вращательное движение стрелки блока аналогового индикатора
под действием встроенного постоянного магнита через магнитную систему движения.
Ротаметр BGN-R имеет в качестве измерительного элемента кольцо с острой кромкой
и конический поплавок указателя. Вертикальное положение поплавкового указателя при
помощи встроенного постоянного магнита через магнитную систему преобразуется во
вращательное движение и передается на ось стрелки аналогового индикатора.
Ротаметр BGF-R имеет два исполнения BGF-R-S и BGF-R-Р, ротаметр BGN-R имеет
три исполнения BGN-R-S, BGN-R-Р,BGN-R-Н различающиеся диапазоном измерений
расходов, температур измеряемой среды, материалом исполнения корпуса и остальных
деталий.
Ротаметрымогуткомплектоватьсямагнитно-электрическимизмерительным
преобразователем ES и измерительным сельсин-преобразователемKINAX. В случае
комплектации указанными преобразователями калибровка измерительного преобразователя
по цене деления шкалы проводится на заводе-изготовителе.
Фотографии общего вида
Лист № 2
Всего листов 5

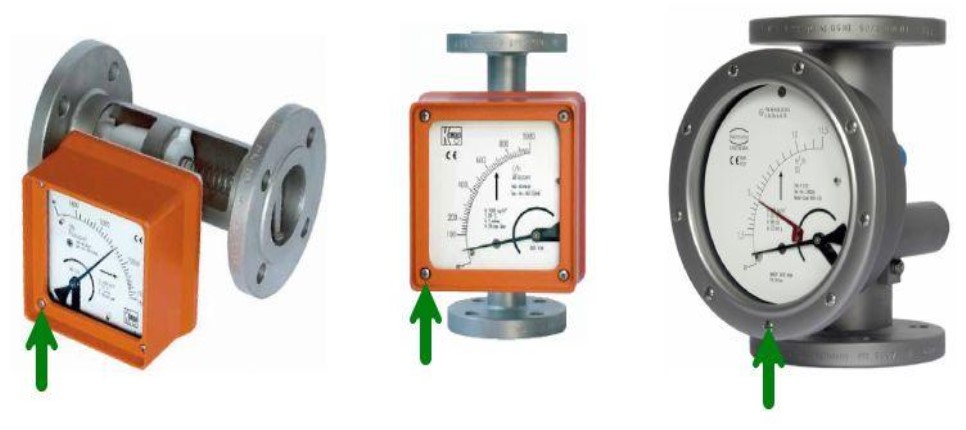

Фотографии мест пломбировки
Метрологические и технические характеристики
0, 5 . . . 5,0
8000 . . . 80000
0,7 . . . 7,0
6000 . . .60000
16…160
400…4000
400…4000
4000…40000
0,015 . . . 15
240 . . . 2400
0,015…0,15
170…1700
0,5…4,6
11…110
11…110
110…1100
-40…+200
-20…+125
-80…+350*
0…+80
-40…+125**
BGN-R-P
BGF-R-S
Таблица 1
BGF-R-P
BGN-R- BGN-R-
S H
15;25;40;50;80;100
15;25;50;80;100
15,25
50;80
Диаметрусловного
прохода, мм
Диапазон измерений
расхода жидкости, л/ч
-минимальный (Qmin)
-максимальный (Qmax)
Диапазон измерений
расхода газа, м
3
/ч
-минимальный (Qmin)
-максимальный (Qmax)
4,0
40*
1,6
4,0
40*
1,6
Максимальное давление,
МПа
Диапазон температур
измеряемой среды, °С
0…+80
-40…+350*
-40…+125**
Лист № 3
Всего листов 5
±2,0
±2,2
±2,5
-40…+80
-40…+65
-40…+70
от 1 до 3
от 0/4 до 20
Продолжение таблицы 1
Пределы допускаемой
основной приведенной
погрешности, %
Жидкость (вода)
-с местным индикатором± 1,6
-с преобразователем ES± 1,8
-с преобразователем
KINAX± 2,1
± 2,5
± 2,0-
± 2,2
± 0,2
± 0,5
-40…+60
Пределы допускаемой
основной приведенной
погрешности, %
Газ:
-с местным индикатором
-с преобразователем ES
-с преобразователем
KINAX
Пределы допускаемой
дополнительной
относительной
погрешности измерений
расхода, вызванной
изменением температуры
окружающей среды, на
10ºС, %
- с преобразователем
KINAX
- с преобразователем ES
Температура хранения и
окружающей среды, °С
-с местным индикатором
-с датчиком предельных
значений
-с преобразователем ES
-с преобразователем
KINAX
Выходные сигналы:
-предупредительный
сигнал релейный,
количество выходов
-аналоговый с/без
HART, мА
-импульсный выход *
Напряжение питания, В
- постоянный ток,
- переменный ток
Частота, Гц
Мощность, Вт
20 . . .36
220 (+10/-15%)
50±1
10
Лист № 4
Всего листов 5
IP65, IP67 *
12
75000
Продолжение таблицы 1
0Exia II C T6 X
300х308х250
20
250х300х308
14,5
Взрывозащита
Степень защиты
от внешних
воздействий
Средний срок службы,
не менее, лет
Средняя наработка на
отказ, не менее, ч
Габаритные размеры,
не более, мм
Масса, не более, кг
*- по заказу** - с электронным выходом
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средств измерений
Наименование
Ротаметр BGN-R или BGF-R
Паспорт
Руководство по эксплуатации
Кол-воПримечание
1 По заказу
1
1По заказу
Поверка
осуществляется в соответствии с ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основные средства поверки:
- расходомерная жидкостная установка с погрешностью не более 1/3 от погрешности
поверяемого ротаметра;
- расходомерная установка по воздуху с погрешностью не более 1/3 от погрешности
поверяемого ротаметра.
Сведения о методиках (методах) измерений
изложены в документе «Ротаметры BGN-R, BGF-R. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к ротаметрам
BGN-R , BGF-R
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия».
2. ГОСТ 13045-81 «Ротаметры. Общие технические условия».
3.ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений объемного и массового расходов
газа».
4. ГОСТ 8.510-2002«Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений объема и массы жидкости».
5. Техническая документация фирмы-изготовителя.
Лист № 5
Всего листов 5
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговых и товарообменных операций.
Изготовитель
Фирма «Heinrichs Messtechnik GmbH», Германия.
Адрес: Robert-Perthel-Str.9, Кельн, 50739, Германия.
Тел: +49 (0) 221-497-08-0
Факс: + 49 (0) 221-497-08-178
Заявитель
ООО «КОБОЛД РУС»
Адрес: 390035, г. Рязань, Проезд Гоголя. д. 3 А.
Телефон: 8-(495)-737-78-68 Факс: 8-(495)-737-78-69
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.
«_____» _______________ 2014 г.
