ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 236 от 08.02.2017 г.)

Тахографы «Drive 5»

Назначение средства измерений

Тахографы «Drive 5» (далее - тахографы) предназначены для измерений навигационных

параметров по сигналам навигационных космических аппаратов глобальных навигационных

спутниковых систем (ГНСС) ГЛОНАСС/GPS, количества электрических импульсов от

датчиков движения, определения на их основе координат потребителя, скорости, пройденного

пути автотранспортных средств, интервала времени, синхронизации шкалы времени

внутреннегоопорногогенераторатахографасошкалойвремениблокасредства

криптографической защиты информации тахографа (блок СКЗИ) при работе по сигналам ГНСС

ГЛОНАСС/GPS.

Описание средства измерений

Принцип действия тахографов основан на измерении псевдодальностей и доплеровских

смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1

навигационным модулем ГНСС, а также подсчете электрических импульсов от датчиков

движения, количество которых пропорционально пройденному автотранспортным средством

пути. Расчет характеристических коэффициентов тахографов при установке на этапе

эксплуатации на колесных транспортных средствах, осуществляется в соответствии с

руководством по эксплуатации.

Тахограф состоит из моноблока с блоком СКЗИ и навигационной антенной. На лицевой

панели тахографа расположены дисплей, органы управления, крышка термопринтера и слоты

для установки электронных карт. Блок СКЗИ состоит из навигационного модуля ГНСС,

криптографического сопроцессора, управляющего микроконтроллера, встроенного резервного

источника электропитания и энергонезависимой памяти, совмещенных в одном корпусе.

Навигационный модуль ГНСС определяет координаты и скорость автотранспортного

средства и синхронизирует внутреннюю шкалу времени блока СКЗИ с национальной шкалой

координированного времени UTC(SU) по сигналам ГНСС. Результаты измерений блока СКЗИ в

неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке.

Электрические импульсы от датчиков движения поступают в электронный блок

тахографа, где обрабатываются микропроцессором по заданным алгоритмам. Результаты

обработки сохраняются в энергонезависимой памяти тахографа, выгружаются на внешние

носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.

Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная,

обладающая следующими характеристиками: разъем FAKRA(C), входное сопротивление 50

Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1

GPS, минимальный коэффициент усиления 25 дБ, напряжение питания от 2,7 до 5,5 В, правая

круговая поляризация.

Метрологическиехарактеристикитахографовобеспечиваютсяприработес

импульсными датчиками движения, имеющими следующие параметры выходного сигнала:

- количество импульсов на один километр пройденного пути: от 1000 до 65000;

- амплитуда логической единицы не менее 3,8 В (максимальное значение указано в

руководстве по эксплуатации);

- минимальная длительность импульса не менее 200 мкс;

- амплитуда логического нуля не более 1 В (минимальное значение указано в

руководстве по эксплуатации);

- время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;

- джиттер (среднее квадратическое значение) фронта не более 10 мкс.

Всего листов 6

Метрологические характеристики тахографов обеспечиваются только при работе с

блоками СКЗИ утвержденного типа, имеющими свидетельство о поверке с не истекшими

сроком действия и обладающими метрологическими и техническими характеристиками,

приведенными в таблице 1.

Таблица 1 - Метрологические и технические характеристики блоков СКЗИ

Наименование характеристикиЗначение

Границы инструментальной погрешности (при доверительной

вероятности 0,95) определения координат местоположения по

каждой координатной оси при работе по сигналам ГЛОНАСС±3

(L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе

PDOP не более 3, м

Границы погрешности (при доверительной вероятности 0,95)

определения координат местоположения по каждой координатной

оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1,

код С/А) при геометрическом факторе PDOP не более 3, м

Пределы абсолютной погрешности измерения скорости* в

диапазоне скоростей от 0 до 180 км/ч при работе по сигналам

ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом

факторе PDOP не более 3, км/ч

Пределы абсолютной погрешности синхронизации внутренней

шкалы времени с национальной шкалой координированного±2

времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с

Рабочие условия эксплуатациине хуже рабочих условий

эксплуатации тахографа

Суммарное время срока службы и срока хранения не более интервала между поверками

*- плановая составляющая

После окончании срока действия ключей блока СКЗИ, блок выдает информацию

тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных. Для

продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации,

заменить блок СКЗИ на аналогичный активированный блок, имеющий свидетельство о поверке

с не истекшими сроком действия.

Тахограф обеспечивает дискретности выдачи измеренных данных, приведенные в

Таблица 2 - Дискретность выдачи тахографами измеренных данных

Наименование источника

Дискретность выдачи

Файл блока СКЗИкоординаты (широта и долгота): 0,00000001 градус

координаты (высота): 1 м

скорость: 1 км/ч

Файл тахографа для выгрузки пройденный путь: 1 км

на внешние носители данныхскорость: 1 км/ч

интервал времени: 1 мин

Чек контрольныйпройденный путь: 1 км

скорость: 1 км/ч

интервал времени: 1 мин

время: 1 мин

координаты (широта и долгота): 0, 00000001 градус

Всего листов 6

Дискретность выдачи

Наименование источника

координаты (широта и долгота): 0,00001 градус

скорость: 1 км/ч

время блока СКЗИ: 1 с

время тахографа: 1 мин

пройденный путь: 0,1 км

Общий вид средства измерений представлен на рисунке 1.

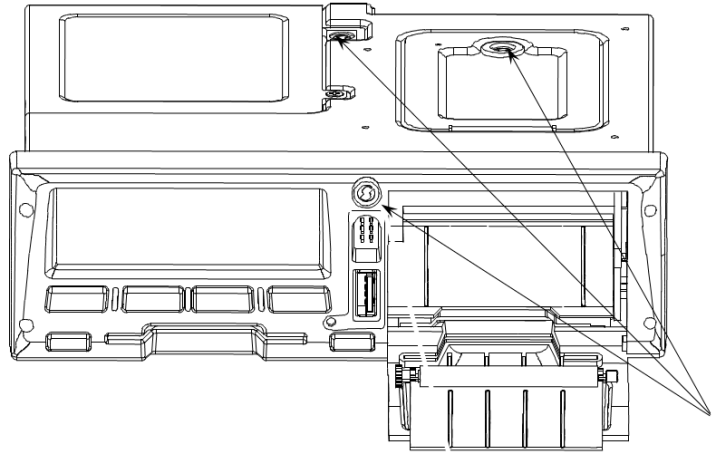

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 1 - Общий вид средства измерений

Рисунок 2 - Схема пломбировки от несанкционированного доступа

пломбировки от

несанкциониро-

ванного доступа

Всего листов 6

Программное обеспечение

Тахографы работают под управлением специализированного программного обеспечения

(ПО) v.1.03.3280.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационное данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО)

011353 и выше

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Наименование характеристики

Границыабсолютнойпогрешности(придоверительной

вероятности 0,95) измерений интервала времени в диапазоне от

60 до 86400 с, с

Пределы абсолютной погрешности измерений скорости* в

диапазоне от 20 до 180 км/ч по сигналам ГНСС при

геометрическом факторе ухудшения точности PDOP ≤ 3, км/ч

Границы абсолютной инструментальной погрешности (при

доверительнойвероятности0,95)измеренийскоростив

диапазоне от 20 до 180 км/ч по импульсному сигналу датчика

движения, км/ч

Границы абсолютной инструментальной погрешности (при

доверительнойвероятности0,95)определениякоординат

местоположения по каждой координатной оси при работе по

сигналам ГНСС при геометрическом факторе ухудшения

точности PDOP ≤ 3, м

Границыабсолютнойпогрешности(придоверительной

вероятности 0,95) определения координат местоположения по

каждой координатной оси при работе по сигналам ГНСС при

геометрическом факторе ухудшения точности PDOP ≤ 3, м

Границы относительной инструментальной погрешности (при

доверительной вероятности 0,95) измерений пройденного пути в

диапазоне от 1 до 9 999 999,9 км, %

Пределы абсолютной погрешности синхронизации внутренней

шкалы времени с национальной шкалой координированного

времениUTC(SU)приработепосигналамГНСС

ГЛОНАСС/GPS, с

Границыабсолютнойпогрешности(придоверительной

вероятности 0,95) синхронизации шкалы времени внутреннего

опорного генератора тахографа со шкалой времени блока СКЗИ

при работе по сигналам ГНСС ГЛОНАСС/GPS, с

* плановая составляющая

Всего листов 6

Таблица 5 - Основные технические характеристики

Наименование характеристики

Параметры электрического питания, В

Габаритные размеры средства измерений, мм, не более

Масса, кг, не более

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность при 20 °С, %, не более

Средняя наработка на отказ, ч

от -40 до +70

типографским способом, на корпус

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации

тахографа в виде наклейки.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

НаименованиеОбозначение

ТахографDrive 5

Элемент питания

Антенна ГЛОНАСС/GPS

Комплект вспомогательного оборудования

Модуль расширения

Комплект эксплуатационных документов

Методикаповерки651-15-53 МП

1 шт. (по отдельному заказу)

осуществляется по документу 651-15-53 МП «Тахографы цифровые Drive 5. Методика

поверки», утвержденному ФГУП «ВНИИФТРИ» 15.12.2015 г.

Основные средства поверки:

- генератор сигналов произвольной формы 33522В (регистрационный № 53565-13);

- частотомер универсальный CNT-91R (регистрационный № 41567-09);

- источник первичного точного времени УКУС-ПИ 02ДМ (регистрационный № 60738-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска

поверительного клейма или делается запись в паспорте (формуляре), заверенная подписью

поверителя и знаком поверки.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к тахографам

ТУ 4573-024-72962325-2013 Тахографы цифровые Drive 5. Технические условия

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений

времени и частоты.

Всего листов 6

Изготовитель

Общество с ограниченной ответственностью «ПОС система» (ООО «ПОС система»)

ИНН 7715519372

Адрес: 117105, г. Москва, Варшавское шоссе, д. 35, этаж 3, ком. № 13

Телефон: (985) 456-32-63

Испытательные центры

ГЦИ СИ ООО «ТестИнТех»

Адрес: 123308, г. Москва, ул. Мневники, д. 1

Телефон/факс: (499) 944-40-40

Аттестат аккредитации ГЦИ СИ ООО «ТестИнТех» по проведению испытаний средств

измерений в целях утверждения типа № 30149-11 от 08.08.2011 г.

В части вносимых изменений

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт физико-технических и радиотехнических измерений»

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок

Менделеево, промзона ВНИИФТРИ, корпус 11

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Телефон: (495) 526-63-00, факс: (495) 526-63-00

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств

измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2017 г.

Приложение А

Заводские номера на 42245 шт. Drive-5 (производитель ООО «ПОС Система»)

Готовы поверить данное средство измерений.

Поверка средств измерений.

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
79090-20	Тахографы цифровые	Drive 5	ООО "Новые Решения Драйва", г.Москва	7 лет	Перейти
76686-19	Тахографы цифровые	DTCO 1381 версия 3.0	Фирма "Continental Automotive GmbH", Германия	2 года	Перейти
34045-07	Тахографы цифровые	GUSTCO 3281	Фирма "Siemens AG, Siemens VDO Automotive", Германия	2 года	Перейти
53379-13	Тахографы электронные	Меркурий ТА-002	ООО "АСТОР ТРЕЙД", г.Москва	2 года	Перейти
51379-12	Тахографы	DT-201A	Фирма "Choyoung Automotive Co., Ltd.", Корея	1 год	Перейти

Заказать поверкуТахографы Drive 5ГРСИ 56640-14

Заказать поверку
Тахографы Drive 5
ГРСИ 56640-14
