Преобразователь уровня измерительный ALVF-S120/100-VUUU-L400-SVK44A, ГРСИ 56601-14
Номер госреестра:
56601-14
Наименование СИ:
Преобразователь уровня измерительный
Обозначение типа:
ALVF-S120/100-VUUU-L400-SVK44A
Производитель:
Фирма "KSR KUEBLER Niveau-Messtechnik AG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 81MBX01CL001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54234
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ПреобразовательуровняизмерительныйALVF-S120/100-VUUU-L400-
SVK44A
Назначение средства измерений
Преобразователь уровня измерительный ALVF-S120/100-VUUU-L400-SVK44A
(далее – преобразователь уровня) предназначен для измерений и преобразования уровня
жидких продуктов, не содержащих сильных загрязнений, в стандартный токовый сигнал.
Описание средства измерений
В состав преобразователя уровня входят: направляющая труба с поплавком, датчик
уровня с линейкой герконов, магнитный выключатель.
Преобразователь уровня работает по принципу поплавка с магнитоуправляемыми
элементами. Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости
по трубе скольжения, в которой находятся герметизированные магнитоуправляемые
контакты (герконы). Магнитное поле поплавка переключает герконы и цепь работает по
схеме трехпроводного потенциометра. Измеряемое сопротивление пропорционально
высоте уровня жидкости. Через встроенный преобразователь этот сигнал преобразуется в
двухпроводный токовый сигнал 4÷20 мА.

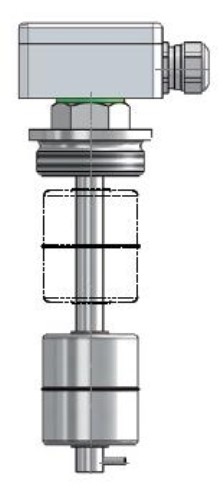

На рисунке 1 показан чертеж общего вида преобразователя уровня.
Рисунок 1. Чертеж общего вида преобразователя уровня.
Метрологические и технические характеристики
±10
Значение характеристики
от 80 до 480
Наименование характеристики
Диапазон измерений уровня жидкости, мм
Пределы допускаемой абсолютной погрешности
измерений уровня жидкости, мм
Диаметр направляющей трубы, мм, не более
Диаметр шарового поплавка, мм, не более
Длина направляющей трубы, мм
120
44
400
Лист № 2
Всего листов 3
120
от 800 до 1400
от 4 до 20
НО или НЗ контакт
от 20 до 30
Температура рабочей среды, °С, не более
Плотность измеряемой жидкости, кг/м³
Выходной аналоговый сигнал
(активный или пассивный), мА
Дискретный выход
Напряжение питания постоянного тока, В
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность окружающего воздуха, %
Габаритные размеры, мм, не более
Масса, кг, не более
Средний срок службы, лет, не менее
от плюс 5 до плюс 50
до 95 (при плюс 35 °С)
85×100×450
1,5
10
Знак утверждения типа
наносится на корпус преобразователя уровня в виде наклейки и на титульный лист
паспорта типографским способом или методом штемпелевания.
Комплектность средства измерений
1. Преобразователь уровня измерительный ALVF-S120/100-VUUU-L400-1 шт.
SVK44A, зав. № 81MBX01CL001
2. Паспорт 1 экз.
3. Методика поверки 1 экз.
Поверка
осуществляется по документу МП 56601-14 «Преобразователь уровня измерительный
ALVF-S120/100-VUUU-L400-SVK44A.Методикаповерки»,утвержденномуФГУП
«ВНИИМС» в декабре 2013 г.
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ (госреестр 43611-10),
номинальная длина шкалы – 5000 мм, класс точности 3;
- калибратор процессов многофункциональный FLUKE-726 (госреестр 52221-12),
диапазон измерений тока от минус 24 до 24 мА, пределы допускаемой абсолютной
погрешности ±(0,0002∙I
изм.
+ 0,002 мА).
Сведения о методиках (методах) измерений
приведены в паспорте на преобразователь уровня измерительный ALVF-S120/100-VUUU-
L400-SVK44A.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователю уровня измерительному ALVF-S120/100-VUUU-L400-SVK44A
1. ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств
измерений уровня жидкости».
2. Техническая документация KSR KUEBLER Niveau-Messtechnik AG.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта – ТЭЦ-16 филиала ОАО «Мосэнерго».
Лист № 3
Всего листов 3
Изготовитель
KSR KUEBLER Niveau-Messtechnik AG, Германия
Адрес: Heinrich-Kuebler-Pllatz 1 D-69439 Zwingenberg
Тел.: +49 (0) 6263-87-0
Факс.: +49 (0) 6263-87-99
E-mail:
Заявитель
ООО «Межрегионэнергострой» (ООО «МРЭС»)
121059, г. Москва, ул. Брянская, д. 5
тел.: +7(499) 550-08-99
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
, адрес в Интернет:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологии
Ф.В. Булыгин
М.п.
«_____» ____________ 2014 г.
