Анализаторы рентгеновские флуоресцентные волнодисперсионные Спектроскан CLSW, ГРСИ 56587-14
Номер госреестра:
56587-14
Наименование СИ:
Анализаторы рентгеновские флуоресцентные волнодисперсионные
Обозначение типа:
Спектроскан CLSW
Производитель:
ООО "НПО "Спектрон", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.12.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «13» ноября 2020 г. № 1824
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторырентгеновскиефлуоресцентныеволнодисперсионные
СПЕКТРОСКАН CLSW
Назначение средства измерений
Анализаторы рентгеновские флуоресцентные волнодисперсионные СПЕКТРОСКАН
CLSW (далее - анализаторы) предназначены для измерения массовой доли хлора и серы в
жидких пробах, таких как нефть и нефтепродукты, углеводороды, реагенты для нефтяной
промышленности и водные растворы.
Описание средства измерений
Принцип действия анализаторов основан на рентгенофлуоресцентном методе анализа
вещества с использованием волнодисперсионного способа измерения спектра вторичного
рентгеновского излучения. Первичное рентгеновское излучение, испускаемое рентгеновской
трубкой, попадая на кювету, заполненную анализируемой пробой, возбуждает флуоресценцию
элементов содержащихся в пробе. Интенсивность флуоресценции напрямую зависит от
содержания этих элементов. Флуоресцентное излучение каждого элемента избирательно
выделяется из спектра вторичного рентгеновского излучения при помощи кристалла-
анализатора(волнодисперсионнымспособом).Выделенноефлуоресцентноеизлучение
регистрируется детектором, преобразуется в электрические импульсы, скорость счета которых
пропорциональнаинтенсивности этогоизлучения,ипересчитываетсяпрограммным
обеспечением в значения массовых долей хлора и серы, выраженные в мг/кг (млн
-1
) или %, по
предварительно установленным градуировочным характеристикам. Результаты измерений
отображаются на экране анализатора и автоматически распечатываются при помощи
встроенного принтера.
Анализаторы включают в себя: рентгеновскую трубку, сканирующий рентгеновский
спектрометрический канал, обеспечивающий измерение рентгеновского спектра в диапазоне
длин волн от 0,4000 нм до 0,5500 нм, детектор, вспомогательные электронные узлы,
встроенный контроллер и систему охлаждения рентгеновской трубки. Сканирующий
рентгеновский спектрометрический канал и детектор, находятся в объеме, который
вакуумируется при помощи вакуумного насоса, образцы во время измерения находятся на
воздухе.
Управление, обработка и вывод информации осуществляется при помощи встроенного
микропроцессорного устройства, либо с персонального компьютера, через интерфейс USB или
RS-232.
Общийвид анализаторов показан на рисунке 1. Пломбирование анализаторов не
предусмотрено.
2
Программное обеспечение
Анализаторы оснащаются встроенным ПО «SPW-D3» и автономным ПО «Спектр-
Квант», которое выполняет следующие функции:
- настройка режимов работы анализатора;
- управление анализатором;
- проведение диагностических проверок анализатора и отдельных его блоков;
- построение и хранение градуировочных характеристик и графиков;
- получение, обработка и хранение результатов измерений.
Встроенное ПО является полностью метрологически значимым. Автономное ПО состоит
изнесколькихмодулей,изкоторыхметрологическизначимымиявляютсямодули
«Количественный анализ» и «Проверка спектрометра».
Уровень защиты встроенного и автономного ПО анализаторов «средний», согласно Р
50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Идентификационные данные встроенного ПО приведены в Таблице 1.
Идентификационные данные метрологически значимых частей автономного ПО
приведены в Таблице 2.
-
Таблица 1 – Идентификационные данные встроенного ПО
Идентификационное наименование ПО
SPW-D3
не ниже 06.07
-
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
программного обеспечения

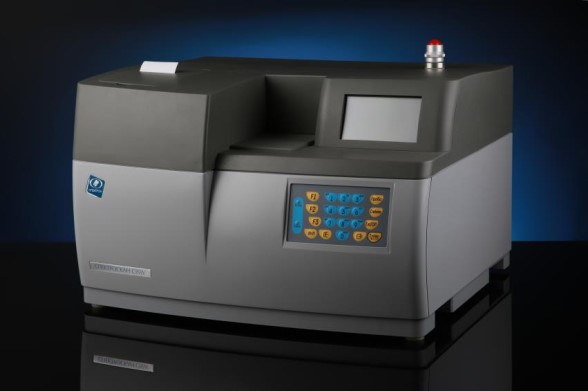

Рисунок 1 - Общий вид анализатора СПЕКТРОСКАН CLSW
Место нанесения
знака поверки
3
Наименование ПО
Модуль:
«Количественный анализ»
(файл qav4.exe)
Модуль:
«Проверка спектрометра»
(файл qavtest4.exe)
Номер версии (идентификационный
номер) ПО
Не ниже 4.0.0.300
Не ниже 4.0.0.300
Цифровой идентификатор ПО
-
-
Таблица 2 – Идентификационные данные автономного ПО
Метрологические и технические характеристики
Значение
От 0,1 до 10 000
От 0,5 до 10 000
Таблица 3 – Метрологические характеристики
Наименование характеристики
Диапазон показаний массовой доли хлора, мг/кг (млн
-1
)
Диапазон измерений массовой доли хлора, мг/кг (млн
-1
)
Пределы допускаемой абсолютной погрешности при
измерении массовой доли хлора, мг/кг (млн
-1
)
- в поддиапазоне от 0,5 до 100 мг/кг (млн
-1
), включ.
- в поддиапазоне свыше 100 до 10 000 мг/кг (млн
-1
).
±(0,045∙Х+0,3)
±0,048∙Х
Где X – массовая доля хлора в
мг/кг (млн
-1
)
От 0,2 до 50 000
От 1,0 до 50 000
Диапазон показаний массовой доли серы, мг/кг (млн
-1
)
Диапазон измерений массовой доли серы, мг/кг (млн
-1
)
Пределы допускаемой абсолютной погрешности при
измерении массовой доли серы, мг/кг (млн
-1
)
- в поддиапазоне от 1,0 до 100 мг/кг (млн
-1
), включ.
- в поддиапазоне свыше 100 до 50 000 мг/кг (млн
-1
).
±(0,055∙Х+0,5)
±(0,04∙Х+2)
Где X – массовая доля серы в
мг/кг (млн
-1
)
Примечание: Если массовая доля хлора и серы при анализе выражается в %, то при расчете
предела допускаемой абсолютной погрешности X задается в %, а свободный член в формуле
расчета следует разделить на 10000.
от 195 до 253
530×480×340
350×250×400
Значение
750
40
Таблица 4 – Основные технические характеристики
Наименование характеристики
Напряжение питания от сети переменного тока частотой
(50 ± 1) Гц, В
Потребляемая мощность, В
А, не более
Габаритные размеры спектрометрического блока (Длина х
Ширина х Высота), мм, не более
Масса спектрометрического блока, кг, не более
Габаритные размеры вакуумного насоса (Длина х Ширина х
Высота), мм, не более
Масса вакуумного насоса, кг, не более20
10
15000
Средний срок службы, лет
Наработка на отказ, ч, не менее
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при 25 °С, % не более
от +10 до +35
80
4
Знак утверждения типа
наносится на заднюю панель анализатора в виде наклейки и на титульный лист руководства по
эксплуатации методом компьютерной графики.
Комплектность средства измерений
1 шт.
1 шт.
По заказу
Примечание
Таблица 5 - Комплектность средства измерений
НаименованиеОбозначение
АнализаторРА15.000.000
Количество
1 шт.
Комплект ЗИПРА15.700.000
В соответствии с
ведомостью ЗИП
-
Автономное ПО «Спектр-Квант» на
электронном носителе
ПаспортРА15.000.000ПС
Руководство по эксплуатацииРА15.000.000РЭ
Методика поверки МП-242-2367-2020
1 экз.
1 экз.
1 экз.
Поверка
осуществляетсяподокументуМП-242-2367-2020«ГСИ.Анализаторырентгеновские
флуоресцентные волнодисперсионныеСПЕКТРОСКАНCLSW.Методикаповерки»,
утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01.06.2020 г.
Основные средства поверки:
ГСО 10741-2016 стандартный образец массовой доли хлорорганических соединений в
нафте (имитатор) (СО ХН-ПА);
ГСО 7212-95 стандартный образец состава тетрахлорэтилена (ОИ-ЭК);
ГСО 11439-2019 стандартный образец массовой доли серы в минеральном масле
(СМ-01-СХ);
ГСО 11441-2019 стандартный образец массовой доли серы в минеральном масле
(СМ-03-СХ);
ГСО 11443-2019 стандартный образец массовой доли серы в минеральном масле
(СМ-05-СХ).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик анализатора с требуемой точностью.
Знак поверки наносится на корпус анализатора, как показано на рисунке 1 или на
свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
рентгеновским флуоресцентным волнодисперсионным СПЕКТРОСКАН CLSW
ТУ4276-006-23124704-2013Анализаторырентгеновскиефлуоресцентные
волнодисперсионные СПЕКТРОСКАН CLSW. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«СПЕКТРОН» (ООО «НПО «СПЕКТРОН»).
ИНН 7826101943
Адрес: 190103, г. Санкт-Петербург, ул. Циолковского, д. 10, лит. А
Телефон: +7 (812) 325-81-83, факс: +7 (812) 325-85-03
E-mail: info@spectronxray.ru
Web-сайт: www.spectronxray.ru
5
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
Поверка средств измерений.
