ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы SMBV-AM-FM
– калибраторы) предназначены для
коэффициента амплитудной модуляции и
Назначение средства измерений
КалибраторыSMBV-AM-FM(далее
воспроизведения и передачи размеров единиц
девиации частоты.
Описание средства измерений
Принципдействиякалибратораоснованнавоспроизведениисигналовс
нормированными значениями коэффициентов амплитудной модуляции (далее − режим АМ) и
девиации частоты (далее − режим ЧМ), получаемых с использованием встроенных модулятора
и генератора модулирующих колебаний.
Модулятор и генератор модулирующих сигналов представляют собой цифро-
аналоговой преобразователь, воспроизводящий «цифровые копии» сигналов.
Калибраторы состоят из генератора сигналов высокочастотного векторного SMBV100A
(далее − генератор SMBV100A) и библиотеки «цифровых копий» сигналов.
Калибратор работает под управлением внешнего программного обеспечения (далее –
ПО),котороеобеспечиваетвыборнеобходимых«цифровыхкопий»сигналовдля
установленных режимов работы.
Конструктивнокалибраторвыполненввидетиповогоприборанастольного
исполнения.
С целью исключения несанкционированного доступа внутрь корпуса калибратора
осуществляется его пломбирование (фирменная наклейка).

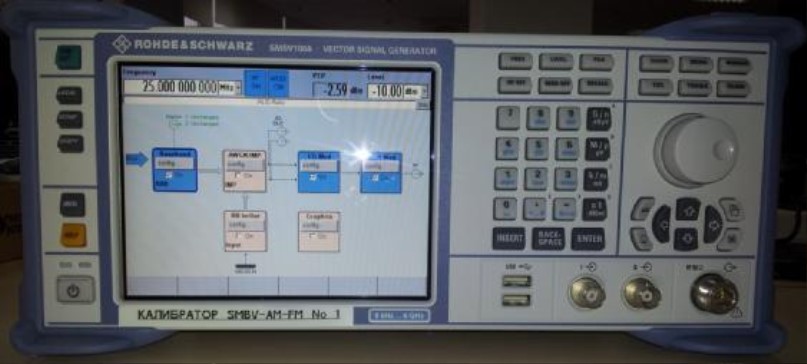

Внешний вид калибратора с указанием мест расположения фирменной наклейки и
нанесения знака утверждения типа представлен на рисунке 1.
Калибраторы могут применяться в качестве рабочих эталонов 1 –го разряда по
ГОСТ 8.607-2004 и ГОСТ 8. 717-2010 при поверке измерителей АМ/ЧМ.
1 − Место нанесения знака утверждения типа
2 − Место расположения наклейки от несанкционированного доступа
Рисунок 1 ─ Внешний вид калибратора
1
2
Лист № 2
Всего листов 5
Программное обеспечение
ПО калибраторов выполняет функцию управления процедурой измерений и включает в
себя исполняемую часть и библиотеку «цифровых копий» сигналов.
Исполняемая часть ПО устанавливается на внешнюю ПЭВМ.
Требования к ПЭВМ: Pentium III 866 МГц, RAM 256 Мб, свободное место на диске не
менее 1 Гб, наличие интерфейса управления LAN или GPIB; операционная система Windows
XP/2000/NT, установленные утилиты NI VISA, LabVIEW Runtime Engine и программа для
определения контрольных сумм файлов, например HashTab.
Библиотека «цифровых копий» сигналов загружается в генератор SMBV100A.
Идентификационные данные метрологически значимого ПО и библиотеки «цифровых
копий» сигналов приведены в таблице 1.
Таблица 1
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
Алгоритм вычисления
цифрового
идентификатора ПО
SMBV-AM-1.exe
V.1.2.0 и выше
ED5AA065
CRC32
SMBV-FM-2.exe
V.1.2.0 и выше
C63DBC11
CRC32
AM-FM.zip
23.08.2013
50209EDB
CRC32
Цифровой
идентификатор ПО
(контрольная
сумма
исполняемого кода)
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики
Номинальныезначениячастотынесущего
колебания, МГц:
− в режиме АМ
− в режиме ЧМ
4, 10, 25, 50, 425;
10, 50.
Пределы
погрешности
колебания
допускаемой относительной
установки частоты несущего
±
1∙10
−6
.
Диапазон уровня выходного сигнала, дБ (1 мВт)от минус 20,0 до 0,0.
Пределы
погрешности
сигнала, дБ
допускаемой относительной
установки уровня выходного
±
1.
Номинальныезначения
амплитудной модуляции М, %
коэффициента
0,3; 1; 3; 5; 10; 20; 30; 50, 60; 70; 90; 95;100.
Пределы допускаемой абсолютной погрешности
установкикоэффициентаамплитудной
модуляции М при F
м
, %:
− от 0,03 до 1 кГ включительно
− 6, 15 кГц
− от 20 до 200 кГц, включительно
±
(0,004∙М + 0,2);
±
(0,004∙М + 0,2);
±
(0,005∙М + 0,2).
Лист № 3
Всего листов 5
Номинальные значения девиации частоты ∆f
5, 50, 100, 500 Гц; 1, 5, 10, 20, 50, 100,
300, 500 кГц; 1 МГц.
Номинальные значения частоты модулирующих
сигналов F
м
:
− в режиме АМ
− в режиме ЧМ
30, 90 Гц; 1, 6, 15, 20, 30, 60, 100, 200 кГц;
20, 30, 90 Гц; 1, 10, 15, 20, 60, 100, 200 кГц.
Пределы допускаемой абсолютной погрешности
установки девиации частоты ∆f при F
м
, Гц:
− от 0,02 до 1 кГц включительно
− 10, 15 кГц
− от 20 до 200 кГц включительно
±
(0,003∙∆f + 2);
±
(0,003∙∆f + 20);
±
(0,004∙∆f+ 600).
Пределыдопускаемойотносительной
погрешности установки частоты модулирующих
сигналов F
м
, %
±
0,1.
Тип выходного присоединительного разъема
N «розетка» МЭК 61169-16.
Trial установления рабочего
режима, мин, не более
5.
Время непрерывной работы
в рабочих условиях, ч, не менее
Масса, кг, не более
24.
8,0.
Габаритные размеры
(ширина × высота × длина), мм, не более
344 × 112 × 368.
Рабочие условия эксплуатации:
– температура окружающей воздуха, ºC
– атмосферное давление, кПа (мм рт. ст.)
– относительная влажность окружающего
воздуха при температуре 22 ºC, %, не более
от 18 до 28;
от 84 до 106,7 (от 630 до 800);
80.
Знак утверждения типа
наносится методом офсетной печати на маркировочный ярлык, расположенный на лицевой
панели корпуса калибратора, и типографским способом на титульный лист документа
«Калибраторы SMBV-AM-FM. Руководство по эксплуатации. 1407.6000 РЭ».
Комплектность средства измерений
Комплект поставки калибраторов приведён в таблице 2.
Таблица 2 – Комплект поставки калибратора SMBV
Наименование
Калибратор SMBV-AM-FM
Обозначение
−
Диск с ПО
Руководство по эксплуатации
Методика поверки
−
1407.6000 РЭ
1407.6000 МП
Количество
1
1
1
1
Лист № 4
Всего листов 5
Поверка
осуществляется в соответствии с документом 1407.6000 МП «Инструкция. Калибраторы
SMBV-AM-FM. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 5 декабря 2013 года.
Наименование
средства поверки
Тип
Регистрационный
номер
Метрологические
характеристики
ГПЭ единицы
коэффициента
амплитудной
модуляции
высокочастотных
колебаний
ГЭТ 180-
2010
Приказ об
утверждении
ГЭТ 180-2010
№ 2289
от 18 июня 2010 г.
Диапазон несущей частоты от 0,01
до 1000 МГц, диапазон частот
модулирующих сигналов от 0,2 до
200 кГц, диапазон
воспроизводимых значений
коэффициента амплитудной
модуляции от 0,1 до 100 %,
неисключенная систематическая
погрешность воспроизведения
коэффициента амплитудной
модуляции ± (0,1 − 0,2) %
ГПСЭ единицы
коэффициента
девиации частоты
ГЭТ 166-
2004
Приказ об
утверждении
ГЭТ 166-2004
№ 357
от 8 декабря 2004 г.
Ваттметр СВЧ с
блоком
измерительным и
преобразователем
измерительным
NRP-Z91
32262-06
Диапазон рабочих частот частот от
9 кГц до 6 ГГц, диапазон измерений
мощности от 10
− 10
до 10
− 1
Вт,
пределы допускаемой
относительной погрешности
измерений мощности ± 1 %.
Основные средства поверки приведены в таблице 3.
Таблица 3 – Средства поверки
Диапазон несущей частот от 5 до
500 МГц, диапазон частот
модулирующих сигналов от 0,2 до
200 кГц, диапазон
воспроизводимых пиковых
значений девиации частоты от 0,01
до 1000 кГц, неисключенная
систематическая погрешность
воспроизведения девиации частоты
± (0, 05 − 0,2) %
Сведения о методиках (методах) измерений
Калибраторы SMBV-AM-FM. Руководство по эксплуатации. 1407.6000 РЭ.
Нормативные документы, устанавливающие требования к калибраторам коэффициентов
амплитудной модуляции и девиации частоты SMBV-AM-FM
1 ГОСТ Р 8.607-2004 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений девиации частоты.
2 ГОСТ Р 8.717-2010 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений коэффициента амплитудной
модуляции высокочастотных колебаний.
3 Техническая документация фирмы-изготовителя.
Лист № 5
Всего листов 5
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Выполнение работ и услуг по обеспечению единства измерений.
Изготовитель
Фирма «Rohde&Schwarz GmbH & Со. КG», Германия.
Адрес: Muhldorfstrabe 15 D-81671 Munchen. Germany.
Телефон: +49 89 41 29-0, факс: +49 89 41 29 12 164.
Е-mail:
.
Заявитель
Общество с ограниченной ответственностью «Роде и Шварц РУС» (ООО «Роде и
Шварц РУС»), г. Москва.
Юридический (почтовый) адрес: 115093, Москва, ул. Павловская, д.7, стр. 1.
Телефон: (495) 981-35-60, факс: (495) 981-35-65.
Е-mail:
.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон: (495) 526-63-63, факс: (495) 526-63-63. E-mail:
.
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 40225-08 | Калибраторы температуры сухоблочные | 9000 мод. 9007, 9009, 9011, 9100S, 9101, 9102S, 9103, 9140, 9141, 9150 | Фирма "Fluke Corporation, Hart Scientific Division", США | 2 года | Перейти |
| 27831-04 | Калибраторы | Transmille 2100 | Фирма "Transmille", Великобритания | 1 год | Перейти |
| 31057-09 | Калибраторы давления пневматические | Метран-504 Воздух | АО "Промышленная группа "Метран", г.Челябинск | 1 год | Перейти |
| 21568-01 | Калибраторы напряжения и тока специальной формы трехфазные | ТестОмск | ООО "Энерготехнология", г.Омск | 1 год | Перейти |
| 40310-08 | Калибраторы многофункциональные | MicroCal 20 DPC basic, MicroCal 20 DPC plus, MicroCal 20 DPC XP, MicroCal P20 | Фирма "Eurotron Instruments S.p.A.", Италия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
