Приложение к свидетельству № 54161
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки измерительные W2200
Назначение средства измерений
Установки измерительные W2200 (далее – установки) предназначены для
измерений амплитудных и частотных параметров кварцевых резонаторов.

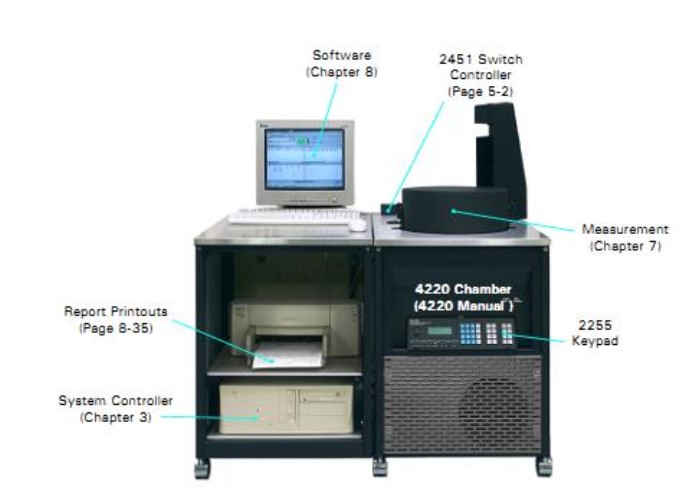

Рисунок 1 - Внешний вид установок
Описание средства измерений
Принцип действия установок основан на определении полной проводимости
резонатора, подключаемого к П-образному четырехполюснику.
Характеристики эквивалентной схемы кварцевого резонатора определяются из
анализа полной проводимости, используемой в установке, в которой применяется
двухточечный итерационный метод. Согласно этому методу, предполагается получить
две частоты, которые находятся в пределах 45º окружности графического представления
полной проводимости кварцевого резонатора. Рассчитанные параметры кристалла
используются для вывода точных значений этих частот.
Конструктивно установка выполнена в виде блоков и состоит из камеры тепла и
холода 4220, коммутатора высокочастотного (ВЧ) сигнала 2451, контроллера управления
камерой 2255, анализатора цепей векторных 250В/С, ЭВМ и принтера для печати
протоколов.
Камера тепла и холода 4220 предназначена для воспроизведения температуры в
интервале от минус 60 до 120 ºС.
Коммутатор ВЧ сигнала 2451 предназначен для коммутирования сигналов
управления и ВЧ сигналов генератора.
Контроллер управления камерой 2255 предназначен для управления камерой тепла
и холода 4220.
Анализатор цепей векторных 250В/С предназначен для измерений параметров
кварцевых резонаторов, помещенных в измерительный четырехполюсник.
Внешний вид установок приведен
на рисунке 1. Вид камеры тепла и
холода 4220
сверху приведен на рисунке 2. Вид камеры тепла и холода 4220 сзади приведен на
рисунке 3.
Коммутатор ВЧ
сигнала 2451
Программное
обеспечение
Камера тепла и
холода 4220
Контроллер
управления
камерой 2255
ЭВМ и
анализатор
цепей
векторный
250B
Печать
протоколов
Лист № 2
Всего листов 5

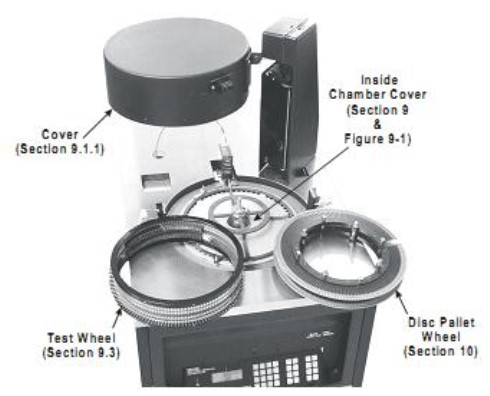

Рисунок 2 - Вид камеры тепла и холода 4220 сверху

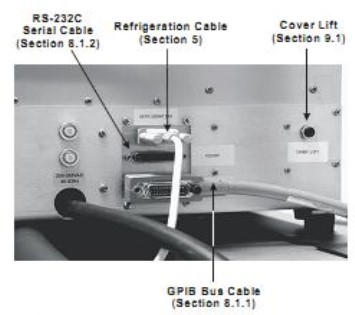

Рисунок 3 - Вид камеры тепла и холода 4220 сзади
Места размещения наклеек для пломбировки от несанкционированного доступа
расположены на задних винтах крепления левой крышки системного блока компьютера
прибора (рисунок 1).
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) установок и
измеренные данные достаточно защищены с помощью специальных средств защиты
(HASP) от преднамеренных и непреднамеренных изменений.
ПО работает под управлением ОС Windows XP SP2.
ПО «W2200» предназначено для автоматического контроля параметров резонаторов
в интервале температуры от минус 60 до 120 ºС.
ПО «250B/C» предназначено для ручного контроля параметров резонаторов в
интервале температуры от минус 60 до 120 ºС и выбора параметров измерений.
Идентификационные данные ПО установок приведены в таблице 1.
Крышка
Держатель
круга
Измеритель
ный круг
Измерительный
круг smd
RS232 порт
Предохранитель
подъемника
GPIB порт
Лист № 3
Всего листов 5
ПО «W2200»
2200.exe
6.07
МD5
ПО «250B/C»
250B.exe
14.41
2f33f07a302fb66b6da51f
de78fcbbd6
МD5
Таблица 1
Наименование
ПО
Идентифи-
кационное
наимено-
вание
ПО
Номер версии
(идентифи-
кационный
номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентифи-
катора ПО
225e572a7400e2ab95d01
77fec8b4d6d
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Основные метрологические и технические характеристики установок
приведены
в
таблице 2.
Таблица 2
Наименование характеристикиЗначение
характеристики
Диапазончастотанализаторацепейвекторного
250В/C, МГцот 0,015 до 200
Пределыдопускаемойотносительнойпогрешности
измерений частоты± 1
.
10
-7
Диапазон измерений амплитуды выходного сигнала, дБм*от минус 40 до 5
Пределы допускаемой абсолютной погрешности измерений
амплитуды выходного сигнала, дБм± 3
Диапазон измерений амплитуды входного сигнала, дБмот минус 60 до минус 10
Пределы допускаемой абсолютной погрешности измерений
амплитуды входного сигнала, дБм± 5
Диапазон воспроизведения температуры в камере тепла и
холода 4220, ºСот минус 60 до 120
Пределыдопускаемой абсолютной погрешности
воспроизведения температуры, ºС± 1
Напряжение питания по переменному току, В, не более от 360 до 400
Частота, Гц от 49 до 51
Потребляемая мощность, В
.
А, не более 3500
Масса, кг, не более 50
Габаритные размеры (длина х ширина х высота), мм, не
более1700 x 800 x 1000
Рабочие условия эксплуатации:
- температура окружающего воздуха, °Сот 20 до 25
дБм* - мощность амплитуды сигнала относительно дБ/мВт.
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель контроллера управления
камерой 2255 методом шелкографии, а также на титульный лист руководства по
эксплуатации (в верхнем левом углу) типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
Лист № 4
Всего листов 5
Таблица 3
Наименование
1. Установка измерительная W2200
2. Камера тепла и холода 4220
3. Коммутатор высокочастотного сигнала 2451
4. Контроллер управления камерой 2255
5. Анализатор цепей векторный 250В/С
6. ЭВМ
7. Принтер
8. Компакт-диск с ПО
9. Компакт-диск с ОС Windows XP SP2
10. Руководство по эксплуатации. 651-13-69 РЭ.
11. Методика поверки. 651-13-69 МП.
Количество
1 шт.
(модификация по заказу)
2 шт.
(по заказу)
2 шт.
1 шт.
1 шт.
(по заказу)
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу 651-13-69 МП «Инструкция. Установки измерительные
W2200. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в январе 2014 г.
Основные средства поверки:
-
частотомер электронно-счетный 53132А, рег. №
26211-03,
диапазон измеряемых
ВЧ сигналов от 1 до 225 МГц, пределы допускаемой относительной погрешности
измерений частоты ± (F
д
.
10
-12
) %, где F
д
– верхняя частота диапазона;
- стандарт частоты рубидиевый FS 725, рег. № 31222-06, пределы допускаемой
относительной погрешности воспроизведения частоты ± 5
.
10
-11
%, среднеквадратическое
значение напряжения выходного синусоидального сигнала частотой 5, 10 МГц от 0,3 до
0,5 В;
- анализатор источников сигналов E5052B, рег. № 37181-08 (частота опорного
генератора 10 МГц, пределы допускаемой относительной погрешности установки
частоты опорного генератора
±
1,8
×
10
-7
%;
- генератор сигналов высокочастотный программируемый Г4-164, рег. № 9611-84,
диапазон частот от
0,1 до 639,999 МГц, пределы допускаемой основной относительной
погрешности установки частоты
±
5
×
10
-5
%;
- мультиметр с системой сбора данных и коммутации 34970А, рег. № 25899-03,
диапазон измерений напряжения постоянного тока 100 мВ, 1 В, 10 В, 100 В, 300 В,
пределы допускаемой абсолютной погрешности установки частоты в диапазоне
измерений100мВ
±
(3
×
10
-5.
D+3,5
×
10
-5.
E),1В
±
(2
×
10
-5.
D+6
×
10
-6.
E),10В
±
(1,5
×
10
-5.
D+4
×
10
-6.
E), 100 В
±
(2
×
10
-5.
D+6
×
10
-6.
E), 300 В
±
(2
×
10
-5.
D+2
×
10
-5.
E), где D –
показания прибора, Е – верхнее граничное значение диапазона измерений, диапазон
измерений силы постоянного тока 10 мА, 100 мА, 1 А, пределы допускаемой абсолютной
погрешности установки частоты в диапазоне измерений 10 мА
±
(5
×
10
-5.
D+1
×
10
-4.
E),
100 мА
±
(1
.
10
-4.
D+4
×
10
-5.
E), 1 А
±
(5
×
10
-4.
D+6
×
10
-5.
E);
- мультиметр цифровойFluke 177, рег. № 27489-11, диапазон измерений
постоянного/переменного напряжения 0,1 мВ - 1000 В (45 Гц - 1 кГц); диапазон
измерений постоянного/переменного тока 10 мкА - 10 А (45 Гц - 1 кГц); диапазон
измерений сопротивления 0,1 Ом - 50 МОм; диапазон измерений емкости 1 нФ - 10 мФ;
диапазон измерений частоты 0,01 Гц - 100 кГц; пределы допускаемой относительной
погрешности
±
0,09 % (2 шт.).
Сведения о методиках (методах) измерений
Установки измерительные W2200. Руководство по эксплуатации. 651-13-69 РЭ.
Лист № 5
Всего листов 5
Нормативныеитехническиедокументы,устанавливающиетребованияк
установкам измерительным W2200
Техническая документация компании изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Заявитель
Открытое акционерное общество «Морион» (ОАО «Морион»), г. Санкт-Петербург
199155, Россия, г. Санкт-Петербург, пр-т КИМа, дом 13А
Тел.: (812) 332-50-47, факс: (812) 350-72-90
Изготовитель
Saunders & Associates, LLC, США
2520 East Rose Garden Lane, Phoenix, Arizona 85050, USA
Тел: (602)971-9977, факс: (602)971-5522
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район,
городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский район, п/о Менделеево
Тел./факс: (495) 526-63-00, E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
