Номер госреестра:
5652-19
Наименование СИ:
Приборы-измерители прочности гранул
Обозначение типа:
ИПГ-1М
Производитель:
АО "Уральский научно-исследовательский химический институт с опытным заводом" (УНИХИМ с ОЗ), г.Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.08.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74608
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы-измерители прочности гранул ИПГ-1М
Назначение средства измерений
Приборы-измерители прочности гранул ИПГ-1М (далее – приборы) предназначены для
измерений силы, необходимой для разрушения гранулы при определении прочности при ста-
тической нагрузке в соответствии с аттестованными (стандартизованными) методиками (мето-
дами) измерений (при использовании в сфере государственного регулирования обеспечения
единства измерений).
Описание средства измерений
Принцип действия прибора основан на измерении величины минимальной силы, под
воздействием которой происходит разрушение гранулы при ее сжатии между двумя параллель-
ными плоскостями.
Прибор представляет собой устройство, которое измеряет и фиксирует на цифровом ин-
дикаторе силу, воздействующую на гранулу в момент начала ее разрушения. Прибор состоит из
матрицы, соединенной с датчиком силы, пуансона, приводимого в возвратно-поступательное
движение электрическим двигателем, панели управления с цифровым индикатором. Испытуе-
мая гранула помещается на матрицу, включается двигатель, происходит разрушение с помощью
пуансона. Результат измерения фиксируется на цифровом индикаторе. Прибор работает в ре-
жимах однократного и многократных измерений.
Приборы выпускаются в двух модификациях 50Н и 200Н, которые отличаются диапазо-
нами измерений.
Общий вид приборов и обозначение места нанесения знака поверки представлены на ри-
сунке 1.
Пломбирование приборов-измерители прочности гранул ИПГ-1М не предусмотрено.

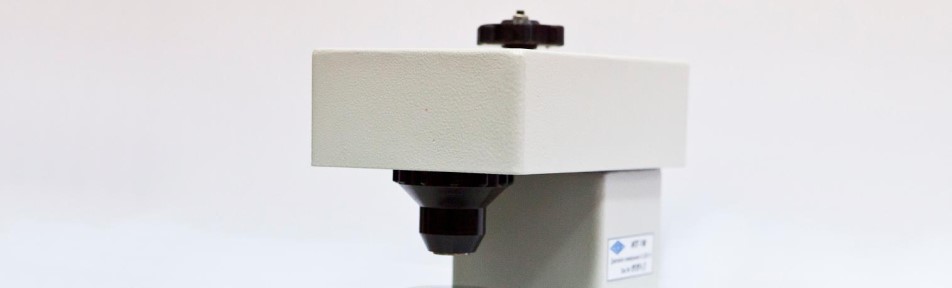

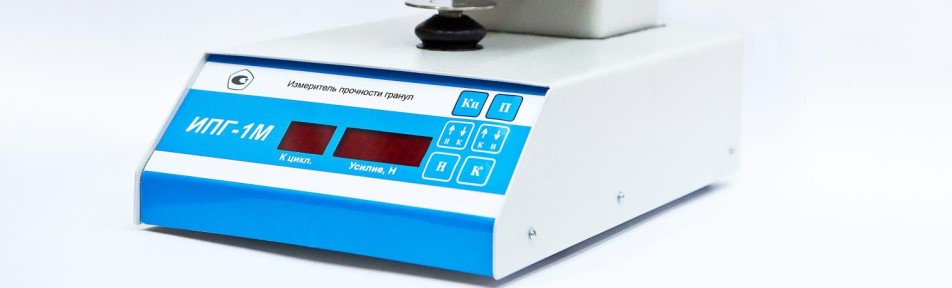

Рисунок 1 – Общий вид приборов
Место нанесения
знака поверки
Лист № 2
Всего листов 4
Программное обеспечение
Приборы оснащены внешним программным обеспечением, позволяющим осуществлять
сбор и сохранение экспериментальных данных.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствии
с Р 50.2.077-2014.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
ИПГ
не ниже 2002
-
Метрологические и технические характеристики
Наименование характеристики
±1,0
Таблица 2 – Метрологические характеристики
Значение для
модификации
50Н200Н
от 2 до 50от 5 до 200
Диапазон измерений силы, Н
Пределы допускаемой приведенной к верхнему пределу измерений
(далее – ВПИ) погрешности измерений силы, %
Параметры электрического питания:
-
напряжение переменного тока, В
-
частота переменного тока, Гц
Потребляемая мощность, В
∙
А, не более
100
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значение
+
22
220
-
33
50±1
18±2
285
340
230
17
Рабочий ход пуансона, мм
Габаритные размеры, мм, не более
-
высота
-
длина
-
ширина
Масса, кг, не более
Условия эксплуатации:
-
температура окружающей среды, °С
-
относительная влажность воздуха, %, не более
-
атмосферное давление, кПа
Средний срок службы, лет
от +10 до +35
80
от 84 до 106
3
Знак утверждения типа
наносится на боковую часть прибора методом наклейки или на титульный лист Руководства по
эксплуатации типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Прибор-измеритель прочности гранул ИПГ-1М
Руководство по эксплуатации
Методика поверки
Обозначение
-
5С2.840.199 РЭ
МП 36-251-2019
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 36-251-2019 «ГСИ. Приборы-измерители прочности гранул
ИПГ-1М. Методика поверки», утвержденному ФГУП «УНИИМ» «22» апреля 2019 г.
Основные средства поверки:
Рабочий эталон единицы массы 4-го разряда по Приказу Росстандарта от 29.12.2018 г.
№ 2818 (гири класса точности М1 по ГОСТ OIML R 111-1-2009 с номиналами: 100 г; 200 г;
500 г; 1 кг; 2 кг; 5 кг).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится на боковую часть прибора, как показано на рисунке 1.
Сведения о методиках (методах) измерений
ГОСТ 21560.2-82 Удобрения минеральные. Метод определения статической прочности
гранул.
Нормативные и технические документы, устанавливающие требования к приборам-
измерителям прочности гранул ИПГ-1М
Приказ Росстандарта от 29 декабря 2018 г. № 2818 Государственная поверочная схема
для средств измерений массы
ТУ 4273-026-49534204-2002 «Прибор-измеритель прочности гранул ИПГ-1М. Техниче-
ские условия»
Изготовитель
Акционерное общество «Уральский научно-исследовательский химический институт с
Опытным заводом» (АО «УНИХИМ с ОЗ»)
ИНН 6678005832
Trial: 620050, г. Екатеринбург, ул. Монтажников, 9
Телефон: +7 (343) 379-30-51
Web-сайт:
Е-mail:
Лист № 4
Всего листов 4
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18; факс: +7 (343) 350-20-39
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
