Радиометры-спектрометры для контроля объемной активности инертных газов МГГ-010, ГРСИ 56514-14
Номер госреестра:
56514-14
Наименование СИ:
Радиометры-спектрометры для контроля объемной активности инертных газов
Обозначение типа:
МГГ-010
Производитель:
ФГУП "НИТИ им.А.П.Александрова", г.Сосновый Бор
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.02.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54136
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиометры-спектрометры для контроля объемной активности инертных газов
МГГ-010
Назначение средства измерений
Радиометры-спектрометры для контроля объемной активности инертных газов МГГ-
010 (далее радиометры-спектрометры МГГ-010) предназначены для автоматизированного из-
мерения объемной активности радионуклидов ИРГ, присутствующих в воздухе технологиче-
ских помещений, в вытяжных системах вентиляции и в выбросах через вентиляционную трубу
атомной электростанции или других объектов атомной энергетики.
Описание средства измерений
Принцип действия радиометра-спектрометра МГГ-010 основан на регистрации спектра
амплитудного распределения гамма-излучения, испускаемого радионуклидами присутствую-
щими в непрерывно протекающем через заданную измерительную емкость контролируемом
воздухе, определении скорости счета импульсов в пиках полного поглощения гамма-квантов с
энергиями Ei и расчета объемной активности идентифицированных по Ei радионуклидов, с уче-
том эффективности регистрации гамма-квантов в пиках полного поглощения, которая устанав-
ливается предварительно экспериментальным путем. Все операции производятся с использова-
нием программного обеспечения ЛКВШ 10.359.0000.00 01.
Радиометр-спектрометр изготавливается в двух модификациях (исполнениях) МГГ-010
и МГГ-010-01.
В состав модификации МГГ-010 входят следующие блоки:
-
Спектрометрическое технологическое устройство (СТУ-010), имеющее в своем составе:
два устройства детектирования гамма-излучения сцинтилляционных цифровых (УДС-ГЦ-
В380-38х38-485-АС и УДС-ГЦ-В380-25х25-485-АС), две последовательно соединенные
проточные измерительные емкости (ИЕ1 и ИЕ2), два модуля пассивной защиты от
внешнего фонового излучения с геометрией близкой к 4π и устройство контроля наличия
расхода контролируемой газообразной среды (реле потока), спектрометрический
технологический многоканальный анализатор (СТМА) с встроенным технологическим
контроллером.
В состав модификации МГГ-010-01 входят следующие блоки:
-
Спектрометрическое технологическое устройство (СТУ-010-01), имеющее в своем
составе: устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-
ГЦ-В380-40х40-485-АС, проточную измерительную емкость (ИЕ1), модуль пассивной
защиты от внешнего фонового излучения с геометрией близкой к 4π и устройство
контроляналичиярасходаконтролируемойгазообразнойсреды(релепотока),
спектрометрический технологическиймногоканальныйанализатор (СТМА))с
встроенным технологическим контроллером.
Радиометр-спектрометр относится к изделиям мелкосерийного производства, для
которых операции по окончательной сборке, наладке и настройке могут быть проведены только
на месте эксплуатации в составе конкретного производственного объекта.
Длякаждоговариантаисполнениярадиометра-спектрометрапредусмотрено
специальное «посадочное место» для размещения источников гамма-излучения типа ОСГИ-Р
(№ г/р 40714-09), предназначенных для выполнения процедур периодической поверки.
Работа радиометра-спектрометра осуществляется под управлением оператора с ЭВМ
(или оператором АРМ, при использовании радиометра-спектрометра в составе системы радиа-
ционного контроля).
Лист № 2
Всего листов 8
Программное обеспечение
Программное обеспечение (ПО) радиометра-спектрометра включает встроенное ПО,
установленное на контроллере технологического анализатора СТМА-01 и прикладные
программы, входящие в состав комплекса ПО для технического обслуживания (ТО) и
установленные на внешней (по отношению к изделию) ПЭВМ.
Встроенное программное обеспечение полностью закрыто и защищено от стороннего
вмешательства. Оно обеспечивает собственный самоконтроль, а также самоконтроль
аппаратных узлов, выход на рабочий режим, измерение энергетического распределения гамма-
излучения и обработку гамма-спектров, передачу от подчиненного узла результатов обработки
по технологической сети RS-485 с использованием протокола Modbus/RTU в ПК.
Прикладное ПО для технического обслуживания, функционирующее на ПЭВМ,
обеспечивает:
-
передачу данных и команд по технологической сети RS-485 с ПЭВМ на СТМА-01;
-
контроль аппаратных средств (блоков) радиометра-спектрометра;
-
управление режимами функционирования радиометра-спектрометра;
-
отображение полученного (измеренного) энергетического распределения регистрируемого
излучения;
-
расчет и отображение на экране оператора значений объемной активности радионуклидов;
-
предотвращение несанкционированного доступа к настроечным параметрам радиометра-
спектрометра.
ПО радиометра-спектрометра с точки зрения влияния на его метрологические
характеристики разделено на две части:
-
метрологически значимые модули;
-
метрологически не значимые модули.
Перечень метрологически значимых модулей ПО приведен в таблице 1.
Все операции по управлению измерениями и обработке аппаратурных гамма-спектров
(построение математической модели спектра, идентификация изотопного состава, расчет
значений объемной активности отдельных радионуклидов и оценка погрешности определения
этих значений при доверительной вероятности Р=0.95) полностью автоматизированы и
проводятся в СТМА-01 с использованием специально разработанного программного
обеспечения - СПО.
Общий вид радиометра-спектрометра представлен на рисунке 1.

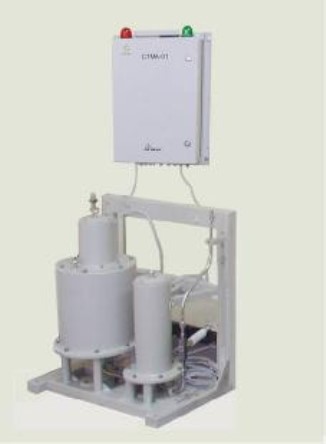

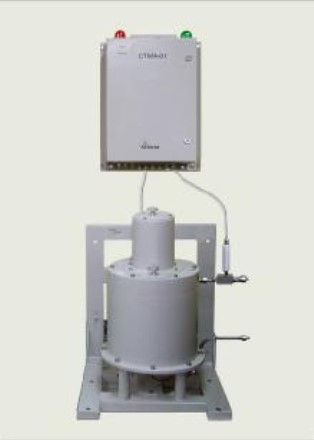

Исполнение МГГ-010Исполнение МГГ-010-01
Рис. 1. Общий вид двух исполнений радиометра-спектрометра МГГ-010
Место нанесения знака
утверждения типа
Лист № 3
Всего листов 8
MGG-010
SPEKTR_M.exe
Poverka R-S.exe
Таблица 1 - Метрологически значимые модули ПО радиометра-спектрометра
–Наименование программного модуля
Идентификацион-
ноенаименование
программного
обеспечения
«Встроенное ПО», установленное на контроллере технологического ана-
1лизатора СТМА-01
Комплекс программ для выполнения полного гамма-
2спектрометрического анализа аппаратурных спектров с визуальным кон-
тролем всех этапов и может быть использован как для непосредственного
выполнения процедур поверки измерительного канала и процедур на-
стройки при техническом обслуживании, так и для инспекционной или
ретроспективной обработки градуировочных и архивных гамма-спектров.
Входит в состав комплекса ПО для технического обслуживания (ТО) и
установлен на внешней ПЭВМ
Программный модуль для автоматизации процедур периодической по-
3верки радиометра-спектрометра. Входит в состав комплекса ПО для тех-
нического обслуживания (ТО) и установлен на внешней ПЭВМ
–Наименование программного модуля
Перечень метрологически не значимых модулей ПО приведен в таблице 2.
Таблица 2 - Метрологически не значимые модули ПО радиометра-спектрометра
Идентификаци-
онное наимено-
вание программ-
Программный модуль для управления режимами функционирования ра-
1диометра-спектрометра. Входит в состав комплекса ПО для технического
обслуживания (ТО) и установлен на внешней ПЭВМ
ного обеспечения
ctrlstma.exe
Наименованиепрограммногообеспечения
CRC16 для
MODBUS/RTU
CRC16 для
MODBUS/RTU
CRC16 для
MODBUS/RTU
Идентификационные данные метрологически значимых модулей ПО радиометра-
спектрометра представлены в таблице 3.
Таблица 3 - Идентификационные данные метрологически значимых модулей ПО радиометра-
спектрометра
ваниетор
Идентификаци-Цифровой
онноенаимено-
Номервер-
идентифика-
программного
сии
программного
обеспечения обеспечения
Алгоритмвычис-
ленияцифрового
идентификатора
ПО
(до 1.9)
MGG-010
1.0 ивыше
9B21
(до 2.9)
SPEKTR_M.exe
2.0 ивыше
D659
«ВстроенноеПО», установленноенакон-
троллеретехнологическогоанализатора
СТМА-01
Комплекспрограммдлявыполненияпол-
ногогамма-спектрометрическогоанализа
аппаратурныхспектров
Программный модуль для автоматиза-
ции процедур периодической поверки
радиометра-спектрометра.
1.0 и вы-
Poverka R-S.exeше (доFAF2
1.9)
Примечание. Контрольные суммы файлов относятся к текущим версиям программного обеспечения.
Уровеньзащитыпрограммногообеспечениярадиометра-спектрометраот
непреднамеренных и преднамеренных изменений соответствует классу C в соответствии
с МИ 3286-2010.
Лист № 4
Всего листов 8
Метрологические и технические характеристики
Основные метрологические и технические характеристики радиометра-спектрометра
МГГ-010 представлены в таблице 4.
Таблица 4 - Основные характеристики радиометра-спектрометра
- в ИК1 исполнения МГГ-010
- в ИК2 исполнения МГГ-010
- для исполнения МГГ-010-01
4,4
∙
10
-4
; 1,45
∙
10
-3
;
1,27
∙
10
-3
; 1,28
∙
10
-3
;
7,3
∙
10
-4
; 6,2
∙
10
-4
;
5,3
∙
10
-4
; 4,3
∙
10
-4
;
3,97
∙
10
-4
.
8,6
∙
10
-4
; 8,9
∙
10
-4
;
6,8
∙
10
-4
; 6,7
∙
10
-4
;
3,2
∙
10
-4
; 2,60
∙
10
-4
;
2,11
∙
10
-4
; 1,63
∙
10
-4
;
1,53
∙
10
-4
.
5,7
∙
10
-4
; 1,63
∙
10
-3
;
1,33
∙
10
-3
; 1,30
∙
10
-3
;
6,8
∙
10
-4
; 5,4
∙
10
-4
;
4,5
∙
10
-4
; 3,5
∙
10
-4
;
3,07
∙
10
-4
.
Значение
от 50 до 3000
±1
3,5
7,5
2
100 000
Наименование характеристики
1.Диапазон регистрируемых энергий гамма-излучения, кэВ
2.Пределы допускаемой основной относительной погрешности
характеристики преобразования (интегральная нелинейность), %
3. Относительное энергетическое разрешение гамма-спектрометра
для энергии 662 кэВ (по линии Cs-137), %:
- для исполнения МГГ-010, не более
- для исполнения МГГ-010-01, не более
4. Нестабильность характеристики преобразования спектрометриче-
ского тракта за 24 ч непрерывной работы, %, не более
5. Максимальная входная статистическая загрузка спектрометриче-
ского тракта, имп/с, не менее
6. Базовые значения эффективности регистрации (для энергий: 81,0
кэВ, 121,8 кэВ, 344,3 кэВ, 356,0 кэВ, 661,7 кэВ, 778,9 кэВ, 964,0
кэВ, 1173,2 кэВ и 1332,5 кэВ) в пике полного поглощения для по-
ложения «Калибровка», отн. ед.:
Лист № 5
Всего листов 8
Продолжение таблицы 4
- «ИЕ1» для исполнения МГГ-010-01
1,25
∙
10
-2
; 1,54
∙
10
-2
;
7,3
∙
10
-3
; 4,2
∙
10
-3
;
2,15
∙
10
-3
; 1,80
∙
10
-3
.
1,82
∙
10
-2
; 1,67
∙
10
-2
;
6,9
∙
10
-3
; 3,8
∙
10
-3
;
1,69
∙
10
-3
; 1,38
∙
10
-3
.
от 1∙10
2
до 1∙10
11
от 1∙10
2
до 1∙10
8
7. Базовые значения эффективности регистрации (для энергий: 81,0
кэВ, 165,9 кэВ, 356,0 кэВ, 661,7 кэВ, 1173,2 кэВ и 1332,5 кэВ) в
пике полного поглощения для рабочей геометрии измерения
«ИЕ», отн. ед.:
- «ИЕ1» в ИК1 исполнения МГГ-010
- «ИЕ2» в ИК2 исполнения МГГ-0104,1
∙
10
-2
; 4,7
∙
10
-2
;
2,12
∙
10
-2
; 9,2
∙
10
-3
;
4,1
∙
10
-3
; 3,6
∙
10
-3
.
±
50
±
7
±0,1
±1
30
8. Диапазон измерений объёмной активности радионуклида Xe-135,
Бк/м
3
:
- для МГГ-010
- для МГГ-010-01
9.Пределы допускаемой относительной погрешности при измере-
нии объемной активности, %
10. Пределы допускаемой относительной не исключенной системати-
ческой погрешности при измерении объемной активности, %
11. Пределы допускаемой дополнительной относительной погрешно-
сти характеристики преобразования:
- при изменении температуры, %/
о
C
- при изменении напряжения питания от 176 до 253 В, %
12. Время установления рабочего режима, минут, не более
13. Напряжение питания от промышленных trial переменного тока
частотой 50 (
±
1) Гц, В
+
33
220
-
44
100
14.
Потребляемая мощность, В·А, не более
15. Условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, кПа
- относительная влажность воздуха, %
16. Средняя наработка на отказ, ч
Средний срок службы, лет
от 5 до 50
от 84 до 106,7
до 80 при +35°С
20 000
30 (при условии за-
мены отдельных со-
ставных частей по
мере выработки их
ресурса)
Радиометр-спектрометр имеет сейсмостойкое исполнение по категории по категории
I согласно НП-031-01. По месту установки радиометр-спектрометр соответствует группе А, а по
функциональному назначению исполнению 1 - по РД 25 818-87 (землетрясение 7 баллов по
шкале MSK-64, высота размещения до
+
50 м от нулевой отметки).).
По устойчивости к воздействию атмосферного давления радиометр-спектрометр
соответствует группе Р1 по ГОСТ Р 52931-2008 (давление от 84 до 106.7 кПа, размещение до
1000 м над уровнем моря).
Лист № 6
Всего листов 8
По устойчивости к воздействиям температуры и влажности окружающего воздуха ТС
радиометра-спектрометра соответствуют группе В4 по ГОСТ Р 52931-2008 (температурный
диапазон от плюс 5
°
С до плюс 50
°
С; относительная влажность окружающего воздуха до 80 %
при температуре плюс 35 °С).
По устойчивости к воздействию синусоидальных вибраций радиометр-спектрометр
относится к группе V4 по ГОСТ Р 52931-2008 (диапазон частот от 10 до 120 Гц, амплитуда
смещения 0,15мм).
Поустойчивостикэлектромагнитнымвоздействиямрадиометр-спектрометр
соответствует группе исполнения III и критерию качества функционирования А по
ГОСТ Р 50746-2000 в условиях эксплуатации при электромагнитной обстановке средней
жесткости.
По устойчивости к воздействию пыли и воды устройства детектирования радиометра-
спектрометра соответствуют исполнению IP55, а СТМА-01соответствует исполнению IР54 по
ГОСТ 14254.
Знак утверждения типа
Знак утверждения типа наносится:
-
намаркировочнуютабличку(шильд),прикрепленнуюккорпусурадиометра-
спектрометра;
-
на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
В комплект поставки радиометра-спектрометра МГГ-010 входят составные части и
эксплуатационная документация, указанные в таблице 5.
Таблица 5 - Комплект поставки радиометра-спектрометра
Модификация МГГ-010
См.
примеча-
ние
Обозначение
НаименованиеКол-
во
Примеча-
ние
ЛКВШ 10.355.0000.00 ТУ
Устройство спектрометрическое техноло-1
гическое
СТУ-010 ДЦКИ.412131.027, в составе:
Устройство детектирования гамма-1
излучения сцинтилля-ционное цифровое
УДС-ГЦ-В380-25х25-485-АС
Устройство детектирования гамма-1
излучения сцинтилля-ционное цифровое
УДС-ГЦ-В380-38х38-485-АС
Набор защитных блоков в соответствии с1
ДЦКИ. 412131.027
Емкость (ИЕ1) ДЦКИ.306128.003 1
Платформа ДЦКИ.301224.029 1
Трубопровод измерительный (ИЕ2)1
ДЦКИ.307641.001
Реле потока1
Анализатор спектрометрический СТМА-011
ДЦКИ.412131.023
Лист № 7
Всего листов 8
Модификация МГГ-010-01
См.
примеча-
ние
Продолжение таблицы 5
ЛКВШ 10.355.0000.00 ТУ
Устройство спектрометрическое техноло-1
гическое
СТУ-010-01 ДЦКИ.412131.027-01, в соста-
ве:
Устройство детектирования гамма-1
излучения сцинтилляционное цифровое
УДС-ГЦ-40х40-485-АС
Набор защитных блоков в соответствии с1
ДЦКИ. 412131.027-01
ЛКВШ 10.359.0000.00 01
ЛКВШ 10.355.0000.00 ВЭ
Емкость (ИЕ1) ДЦКИ.306128.0031
Платформа ДЦКИ.301224.0321
Реле потока1
Анализатор спектрометрический СТМА-011
ДЦКИ.412131.023
Программное обеспечениек-т
Комплект эксплуатационных документов 1
согласно ведомости ЛКВШ 10.355.0000.00
ВЭ (включая Методику поверки
ЛКВШ 10.355.0000.00 Д3)
Ведомость эксплуатационных документов1
Примечание – Технические средства радиометра-спектрометра поставляются в упаковке и таре
предприятия-изготовителя с комплектом монтажных частей и комплектом ЗИП-О.
Поверка
осуществляется по документу ЛКВШ 10.355.0000.00 Д3 «Радиометр-спектрометр для
контроля объёмной активности инертных газов МГГ-010. Методика поверки», утвержденному
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в ноябре 2013 г.
При поверке применяются источники фотонного излучения радионуклидные спектро-
метрические закрытые типа ОСГИ-Р, Г/р №40714-09 с активностью от 10
4
до 10
5
Бк и погреш-
ностью не более ±3 %.
Сведения о методиках (методах) измерений
ЛКВШ 10.355.0000.00 РЭ «Радиометр-спектрометр для контроля объёмной активности
инертных газов МГГ-010. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к радиометрам-
спектрометрам МГГ-010
1. ГОСТ 4.59-79 «Системапоказателейкачествапродукции.Средстваизмерений
ионизирующих излучений. Номенклатура показателей».
2. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические
условия».
3. ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения
основных параметров».
4. ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений актив-
ности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радио-
нуклидных источников».
5. ЛКВШ 10.355.0000.00 ТУ «Радиометр-спектрометр для контроля объёмной активности
инертных газов МГГ-010. Технические условия».
Лист № 8
Всего листов 8
Рекомендации по области применения в сфере государственного регулирования обеспече-
ния единства измерений
-
при осуществлении деятельности в области использования атомной энергии;
-
при выполнении работ по обеспечению безопасных условий и охраны труда;
-
при осуществлении производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
Федеральное государственное унитарное предприятие «НАУЧНО-
ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
имени А.П. Александрова»
(ФГУП «НИТИ им. А.П. Александрова»),
188540, г. Сосновый Бор, Ленинградской обл.
Тел.: (813-69) 2-26-67, факс: (813-69) 2-36-72
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Россия, 190005, г. Санкт- Петербург, Московский пр., д. 19.
Тел.: (812) 251-76-01; факс:(812) 713-01-14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологии
Ф.В. Булыгин
М.п.
«____»____________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32465-06 | Спектрометры атомно-абсорбционные | ZEEnit 700 | Фирма "Analytik Jena AG", Германия | 1 год | Перейти |
| 16942-00 | Термометры манометрические конденсационные показывающие | ТКП-60С, ТКП-100С | ОАО "Приборы контроля и регулирования техпроцессов" (Теплоконтроль), г.Сафоново | 2 года | Перейти |
| 11137-87 | Системы автоматического контроля и управления автомата фасовочного для муки | А5-АФЛ | НПО Упаковочного машиностроения, г.Воронеж | 1 год | Перейти |
| 40984-09 | Системы дистанционного контроля температуры | АСКТ-У | ООО "АйТи-Сервис", г.Воронеж | 3 года | Перейти |
| 45000-15 | Машины измерительные оптические для контроля валов | WMM | Фирма "Dr.Heinrich Schneider Messtechnik GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
