ГРСИ 56475-14: Мультиметры UTB. Поверка

Приложение к свидетельству № 54091

об утверждении типа средств измерений

Лист № 1

Всего листов 23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультиметры UTB

Назначение средства измерений

Мультиметры UTB (далее - мультиметры), предназначены для измерения сигналов

напряжения постоянного (переменного) тока и силы постоянного (переменного) тока,

емкости, индуктивности, частоты, сигналов от термопар типа К по ГОСТ Р 8.585-2001.

Описание средства измерений

Принцип действия мультиметров основан на нормировании входного аналогового

сигнала входными делителями (шунтами), последующего его преобразования в цифровую

форму аналого-цифровым преобразователем (АЦП), сравнения с опорным напряжением

постоянного тока и вывода результатов измерения на дисплей мультиметра.

На передней панели мультиметров расположены входные разъёмы для подключения

измерительных кабелей, поворотный переключатель режимов работы с функциональными

клавишами и жидкокристаллический дисплей. На задней панели расположен отсек для

установки элементов питания.

Мультиметры имеют 9 модификаций UTB 171В (Intelligent Digital Multimeter), UTB

181B (Scope Digital Multimeter), UTB 133A (Palm Size Digital Multimeter), UTB 133D (Palm

Size Digital Multimeter), UTB 139B (Modern Digital Multimeter), UTB 150D (Modern Digital

Multimeter), UTB 158C (Modern Digital Multimeter), UTB 161E (Modern Digital Multimeter),

UTB 1107 (Automotive Multi-purpose Meters) отличающиеся функциональными

возможностями, габаритными размерами и массой.

Мультиметры являются портативными приборами и выполнены в пластмассовом

корпусе.

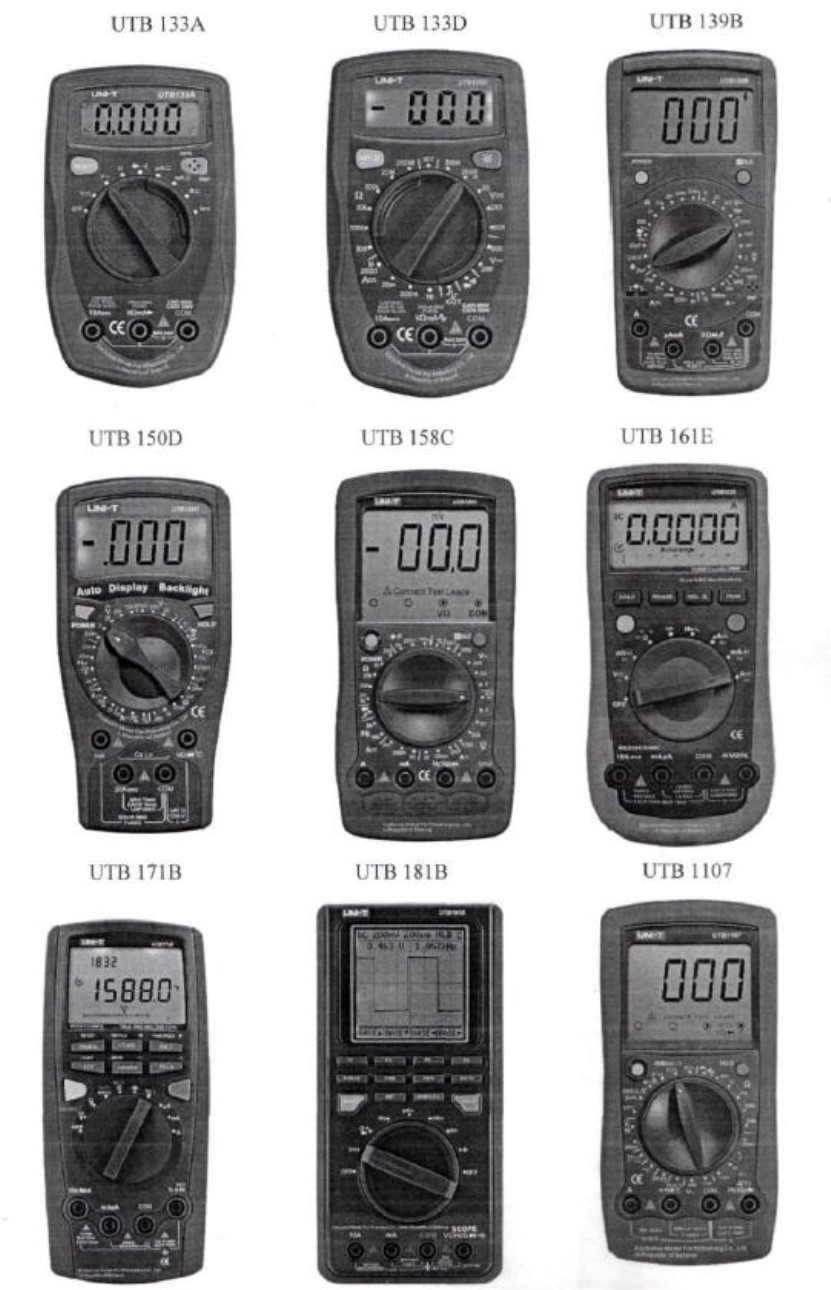

Общий вид мультиметров приведен на рисунке 1.

Место нанесения знака поверки (клеймо-наклейка) указано на рисунке 2.

Лист № 2

Всего листов 23

Рисунок 1

Лист № 3

Всего листов 23

Рисунок 2

Метрологические и технические характеристики

Основные метрологические и технические характеристики представлены в таблицах 1-66

включительно

0,001 мА

Для модификации UTB171B (Intelligent Digital Multimeter)

Диапазоны и погрешность измерения силы переменного тока

Таблица 1

Пределы допускаемой основной

Диапазоны измерения силыЕдиницаотносительной погрешности

переменного тока частотой от 45 младшего разряда измерения силы переменного

Гц до 1 кГц(ед.мл.р.)тока частотой от 45 Гц до 1 кГц,

мкА

от 0 до 199,99 мкА включительно 0,01 мкА

от 200 до 1999,9 мкА

0,1 мкА

от 2000 мкА до 19,999 мА

±(0,8 % I + 15 ед.мл.р.)

включительно

от 20 до 199,99 мА включительно0,01 мА

от 200 мА до 10 А включительно0,001 А±(2 % I + 20 ед.мл.р.)

Лист № 4

Всего листов 23

Диапазоны измерения силы

переменного тока частотой от 1

кГц до 5 кГц

Единица

младшего разряда

(ед.мл.р.)

0,001 мА

±(1,5 % I + 40 ед.мл.р.)

Таблица 2

Пределы допускаемой основной

относительной погрешности

измерения силы переменного

тока частотой от 1 кГц до 5 кГц,

мкА

0,01 мкА

0,1 мкА

от 0 до 199,00 мкА включительно

от 200 до 1999,9 мкА

включительно

от 2000 мкА до 19,999 мА

включительно

от 20 до 199,99 мА включительно

от 2001 мА до 10 А включительно

0,01 мА

0,001 А

+(6 % I + 40 ед.мл.р.)

Единица

младшего разряда

(ед.мл.р.)

включительно

Диапазоны и погрешность измерения электрического сопротивления

Таблица 3

Пределы допускаемой основной

Диапазоны измеренияотносительной погрешности

электрического сопротивления измерения электрического

сопротивления, Ом

от 0 до 199,99 Ом включительно10 мОм

от 200 Ом до 1,99 кОм

0,1 Ом±(0,4 % R + 20 ед.мл.р.)

включительно

от 2 до 19,99 кОм включительно1 Ом

от 20 до 199,99 кОм включительно 10 Ом ±(0,8 % R + 20 ед.мл.р.)

от 200 кОм до 1,99 МОм

0,1 кОм ±(1,0 % R + 40 ед.мл.р.)

от 2 до 20 МОм включительно1 кОм±( 1,5 % R + 40 ед.мл.р.)

Единица

младшего разряда

Диапазоны и погрешность измерения электрической емкости

Таблица 4

Пределы допускаемой основной

Диапазоны измеренияотносительной погрешности

электрической емкости

(ед.мл.р.)

измерения электрической

ёмкости, нФ

от 200 нФ до 1,9999 мкФ

включительно

от 0 до 19,999 нФ включительно0,001 нФ

от 20 до 199,99 нФ включительно0,01 нФ

±(1,2 % Е + 20 ед.мл.р.)

включительно

0,0001 мкФ

от 20 до

19,999 мкФ

0,001 мкФ±(1,2 % Е + 40 ед.мл.р.)

от 20 до 100 мкФ включительно0,01 мкФ±(1,5 % Е + 40 ед.мл.р.)

Диапазоны и погрешность измерения частоты

±(0,1 % F + 15 ед.мл.р.)

Таблица 5

Пределы допускаемой основной

относительной погрешности

измерения частоты, Гц

Единица

Диапазоны измерения частотымладшего разряда

(ед.мл.р.)

от 0 до 19,999 Гц включительно0,001 Гц

от 20 до 199,99 Гц включительно 0,01 Гц

от 200 Гц до 1,9999 кГц

включительно

0,0001 кГц

Лист № 5

Всего листов 23

от 20 до 19,999 кГц включительно

от 20 до 199,99 кГц включительно

от 200 кГц до 1,9999 МГц

включительно

от 20 до 20 МГц включительно

0,001 МГц

0,001 кГц

0,01 кГц

0,0001 МГц

±(0,1 % F + 15 ед.мл.р.)

Диапазоны измерения

температуры, °С

Диапазоны и погрешность измерения температуры (пределы основной погрешности

измерения для термопар типа К по ГОСТ Р 8.585-2001)

Таблица 6

ЕдиницаПределы допускаемой основной

младшего разрядаотносительной погрешности

(ед.мл.р.) преобразования температуры, °С

от минус 40 до 39,9 включительно±(3 % Т + 30 ед.мл.р.)

от 40 до 399,9 включительно 0,1 °С±(1 % Т + 30 ед.мл.р.)

от 400 до 1000 включительно ±(2,5 % Т)

Гц

до 1 кГц, В

Единица

относительной погрешности

Диапазоны и погрешность измерения напряжения переменного тока

Таблица 7

Диапазоны измерения напряжения

Пределы допус

к

аемой основной

переменного тока

частотой от

45

младшего разрядаизмерения напряжения

(ед.мл.р.) переменного тока частотой от 45

Гц до 1 кГц, В

от 0 до 1,999 включительно0,1 мВ

от 2 до 19,999 включительно1 мВ±(0,6 % U + 40 ед.мл.р.)

от 20 до 199,99 включительно 10 мВ

от 200 до 1000 включительно0,1 В±(1,2% U+ 40 ед.мл.р.)

Диапазоны измерения напряжения

переменного тока частотой от 1

кГц

до 10 кГц, В

Единица

младшего разряда

(ед.мл.р.)

±(3,0 % U + 40 ед.мл.р.)

Таблица 8

Пределы допускаемой основной

относительной погрешности

измерения напряжения

переменного тока частотой от 1

кГц до 10 кГц, В

от 0 до 1,9999 включительно

от 2 до 19,999 включительно

от 20 до 199,99 включительно

от 200 до 1000 включительно

0,1 мВ

1 мВ

10 мВ

0,1 В

±(5,0 % U + 40 ед.мл.р.)

±(6,0 % U + 40 ед.мл.р.)

Диапазоны измерения напряжения

переменного тока частотой от 10

кГц

до 100 кГц, В

Единица

младшего разряда

(ед.мл.р.)

±(8,0 % U + 40 ед.мл.р.)

Таблица 9

Пределы допускаемой основной

относительной погрешности

измерения напряжения

переменного тока частотой от 10

кГц до 100 кГц, В

±(7,0 % U + 40 ед.мл.р.)

от 0 до 1,9999 включительно

от 2 до 19,999 включительно

от 20 до 199,99 включительно

от 200 до 1000 включительно

0,1 мВ

1 мВ

10 мВ

0,1 В

±(10,0 % U + 40 ед.мл.р.)

Лист № 6

Всего листов 23

Единица

младшего разряда

(ед.мл.р.)

±(0,08 % U + 5 ед.мл.р.)

Диапазоны и погрешность измерения напряжения постоянного тока

Таблица 10

Пределы допускаемой основной

Диапазоны измерения напряженияотносительной погрешности

постоянного тока, В измерения напряжения

постоянного тока, В

от 0 до 1,9999 включительно0,1 мВ±(0,05 % U + 5 ед.мл.р.)

от 2 до 19,999 включительно 1 мВ

от 20 до 199,99 включительно10 мВ

от 200 до 1000 включительно0,1 В±(0,1 % U + 8 ед.мл.р.)

Единица

младшего разряда

Диапазоны и погрешность измерения силы постоянного тока

Таблица 11

Пределы допускаемой основной

Диапазоны измерения силыотносительной погрешности

постоянного тока

(ед.мл.р.)

измерения силы постоянного

тока, мкА

включительно

0,001 мА

от 0 до 199,99 мкА включительно 0,01 мкА

от 200 до 1999,9 мкА

0,1 мкА

от 2000 мкА до 19,999 мА

±(0,15 % I + 20 е.м.р.)

включительно

от 20 до 199,99 мА включительно0,01 мА

от 200 мА до 10 А включительно0,001 А±(0,7 % I + 30 е.м.р.)

Единица

младшего разряда

Для UTB133A (Palm Size Digital Multimeter)

Диапазоны и погрешность измерения силы переменного тока частотой от 40 до 400 Гц

Таблица 12

Пределы допускаемой основной

Диапазоны измерения силыотносительной погрешности

переменноготока

(ед.мл.р.)

измерения силы переменного

тока, мкА

1 мкА

включительно

100 мкА

от 0 до 399,9 мкА включительно0,1 мкА

от 400 до 3999,9 мкА

±(1,5 % I + 5 ед.мл.р.)

включительно

от 4000 мкА до 39,99 мА

10 мкА

от 40 до

399,999 мА

±(2,0 % I + 5 ед.мл.р.)

включительно

от 400 мА до 3,9 А включительно1 мА

от 4 до 10 А включительно 10 мА

±(2,5 % I + 5 ед.мл.р.)

Диапазоны измерения

напряжения переменного

тока, В

Диапазоны и погрешность измерения напряжения переменного тока частотой от 40 до 400 Гц

Таблица 13

Пределы допускаемой основной

Единица младшегоотносительной погрешности

разряда (ед.мл.р.)измерения напряжения переменного

тока, В

от 0 до 3,9 включительно1 мВ

от 4 до 39,9 включительно10 мВ±(1,2 % U + 3 ед.мл.р.)

от 40 до 399,9 включительно 100 мВ

от 400 до 500 включительно1 В±(1,5 %U +5 ед.мл.р.)

Лист № 7

Всего листов 23

Единица

младшего разряда

Диапазоны и погрешность измерения силы постоянного тока

Таблица 14

Пределы допускаемой основной

Диапазоны измерения силыотносительной погрешности

постоянного тока

(ед.мл.р.)

измерения силы постоянного

тока, мкА

1 мкА

10 мкА

от 0 до 399,9 мкА включительно0,1 мкА

от 400 до 3999,9 мкА

±(1,0 % I + 2 ед.мл.р.)

включительно

от 4000 мкА до 39,9 мА

включительно±(1,2 % I + 2 ед.мл.р.)

от 40 до 399,9 мА включительно 100 мкА

от 400 мА до 3,9 А включительно1 мА

от 4 до 10 А включительно 10 мА

±(1,5 % I + 5 ед.мл.р.)

Диапазоны измерения

напряжения постоянного

тока, В

Диапазоны и погрешность измерения напряжения постоянного тока

Таблица 15

Пределы допускаемой основной

Единица младшегоотносительной погрешности

разряда (ед.мл.р.) измерения напряжения постоянного

тока, В

от 0 до 0,399 включительно100 мкВ±(0,8 % U + 3 ед.мл.р.)

от 0,4 до 3,9 включительно 1 мВ

от 4 до 39,9 включительно10 мВ±(0,8 % U + 1 ед.мл.р.)

от 40 до 399,9 включительно 100 мВ

от 400 до 500 включительно1 В±(1 % U + 3 ед.мл.р.)

Единица

младшего разряда

(ед.мл.р.)

Диапазоны и погрешность измерения электрического сопротивления

Таблица 16

Пределы допускаемой основной

Диапазоны измеренияотносительной погрешности

электрического сопротивления измерения электрического

сопротивления, Ом

от 0 до 399,9 Ом включительно

0,1 Ом

±(1,2 % R + 2 ед.мл.р.)

1 Ом

10 Ом

±(1,0 % R + 2 ед.мл.р.)

100 Ом

1 кОм±(1,2 % R + 2 ед.мл.р.)

от 400 Ом до 3,9 кОм

включительно

от 4 до 39,9 кОм включительно

от 40 до 399,9 кОм включительно

от 400 кОм до 3,9 МОм

включительно

от 4 до 40 МОм включительно

10 кОм±(1,5 % R + 2 ед.мл.р.)

погрешности измерения

Для UTB133D (Palm Size Digital Multimeter)

Диапазоны и погрешность измерения напряжения переменного тока частотой от 40 до 400 Гц

Таблица 17

Пределы допускаемой

Диапазоны измерения напряженияЕдиница младшего

основной относительной

переменного токаразряда (ед.мл.р.)

напряжения переменного ток

а

,

В

от 0 до 199,9 В включительно100 мВ

от 200 до 500 В включительно 1 В

±(1,2 % U + 10 ед.мл.р.)

Лист № 8

Всего листов 23

10 мкА

Диапазоны и погрешность измерения силы постоянного тока

Таблица 18

Пределы допускаемой

Диапазоны измерения силыЕдиница младшегоосновной относительной

постоянного тока разряда (ед.мл.р.) погрешности измерения силы

постоянного тока, мкА

от 0 до 1999,9 мкА включительно1 мкА

от 2000 до 19,99 мА

±(1,0% I + 2 ед.мл.р.)

включительно

от 20 до 199,9 мА включительно 100 мкА ±(1,2 % I + 2 ед.мл.р.)

от 200 мА до 10 А включительно 10 мА ±(2,0 % I + 5 ед.мл.р.)

погрешности измерения

±(0,5 % U + 2 ед.мл.р.)

Диапазоны и погрешность измерения напряжения постоянного тока

Таблица 19

Пределы допускаемой

Диапазоны измеренияЕдиница младшего

основной относительной

напряжения постоянного тока разряда (ед.мл.р.)

напряжения постоянного ток

а

,

В

от 0 до 0,199 В включительно100 мкВ

от 0,2 до 1,9 В включительно1 мВ

от 2 до 19,9 В включительно 10 мВ

от 20 до 199,9 В включительно 100 мВ

от 200 до 500 В включительно1 В±(0,8 % U + 2 ед.мл.р.)

погрешности измерения

1 Ом

100 Ом

включительно

Диапазоны и погрешность измерения электрического сопротивления

Таблица 20

Пределы допускаемой

Диапазоны измеренияЕдиница младшего

основной относительной

электрического сопротивления разряда (ед.мл.р.)

электрического сопротивлени

я

,

Ом

от 0 до 199,9 Ом включительно0,1 Ом±(0,8 % R + 5 ед.мл.р.)

от 200 Ом до 1,9 кОм

включительно

от 2 до 19,9 кОм включительно10 Ом±(0,8 % R + 2 ед.мл.р.)

от 20 до 199,9 кОм

включительно

от 200 кОм до 1,99 МОм

10 кОм±(1,0 % R + 5 ед.мл.р.)

от 2 до 20 МОм включительно100 кОм

±(5,0 % (R -10 ед.мл.р

.

)

+

10

ед.мл.р.)

Для UTB139B (Modern Digital Multimeter)

Диапазоны и погрешность измерения силы переменного тока частотой от 40 Гц до 400 Гц

Таблица 21

Пределы допускаемой

Диапазоны измерения силыЕдиница младшегоосновной относительной

переменного токаразряда (ед.мл.р.)погрешности измерения силы

переменного тока, мкА

от 0 до 1,99 мА включительно1 мкА±(1,0 % I + 3 ед.мл.р.)

Лист № 9

Всего листов 23

100 мкА±(1,8 % I + 3 ед.мл.р.)

от 2 до 199,99 мА

включительно

от 200 мА до 10 А

включительно

10 мА±(3,0 % I + 5 ед.мл.р.)

погрешности измерения

1 Ом

включительно

1 кОм

Диапазоны и погрешность измерения электрического сопротивления

Таблица 22

Пределы допускаемой

Диапазоны измеренияЕдиница младшего

основной относительной

электрического сопротивления разряда (ед.мл.р.)

электрического сопротивлени

я

,

Ом

от 0 до 199,9 Ом включительно0,1 Ом±(0,8 % R + 3 ед.мл.р.)

от 200 Ом до 1,9 кОм

включительно

от 2 до

19,99 кОм

10 Ом±(0,8 % R + 1 ед.мл.р.)

от 2 до 19,9 М

100 кОм

от 20 кОм до 1,99 МОм

включительно

Ом

10 кОм±(1,0 % R + 2 ед.мл.р.)

от 20 до 200 МОм±(5,0 % (R -10 ед.мл.р.) + 10

включительно ед.мл.р.)

Диапазоны и погрешность измерения электрической емкости

Диапазоны измерения

электрической емкости

Единица младшего

разряда (ед.мл.р.)

10 нФ

±(4,0 % Е + 3 ед.мл.р.)

Таблица 23

Пределы допускаемой

основной относительной

погрешности измерения

электрической емкости, нФ

1 пФ

0,1 нФ

от 0 до 1,999 нФ включительно

от 2 до 199,9 нФ включительно

от 200 нФ до 20 мкФ

включительно

Диапазоны и погрешность измерения напряжения переменного тока от 40 Гц до 400 Гц

Диапазоны измерения

напряжения переменного тока

Единица младшего

разряда (ед.мл.р.)

±(0,8 % U + 3 ед.мл.р.)

Таблица 24

Пределы допускаемой

основной относительной

погрешности измерения

напряжения переменного тока,

В

от 0 до 1,999 В включительно

от 2 до 19,99 В включительно

от 20 до 199,9 В включительно

от 200 до 750 В включительно

1 мВ

10 мВ

100 мВ

1 В

±(1,2%U + 3 ед.мл.р.)

Лист № 10

Всего листов 23

Диапазоны и погрешность измерения напряжения постоянного тока

Диапазоны измерения

напряжения постоянного тока

Единица младшего

разряда (ед.мл.р.)

±(0,5 % U + 1 ед.мл.р.)

Таблица 25

Пределы допускаемой

основной относительной

погрешности измерения

напряжения постоянного тока,

В

от 0 до 0,19 В включительно

от 0,2 до 1,999 В включительно

от 2 до 19,99 В включительно

от 20 до 199,9 В включительно

от 200 до 1000 В включительно

100 мкВ

1 мВ

10 мВ

100 мВ

1 В

±(0,8 % U + 2 ед.мл.р.)

включительно

Диапазоны и погрешность измерения силы постоянного тока

Таблица 26

Пределы допускаемой

Диапазоны измерения силыЕдиница младшегоосновной относительной

постоянного тока разряда (ед.мл.р.) погрешности измерения силы

постоянного тока, мкА

от 0 до

19,99 мкА

0,01 мкА±(0,2 % I + 5 ед.мл.р.)

включительно

10 мкА

включительно

от 20 до 1999 мкА

1 мкА

от 2000 мкА до 19,99 мА

±(0,8 % I + 1 ед.мл.р.)

включительно

от 20 до

199,99 мА

100 мкА±(1,5 % I + 1 ед.мл.р.)

от 200 мА до 1

включительно

0 А

10 мА±(2,0 % I + 5 ед.мл.р.)

Для UTB150D (Modern Digital Multimeter)

Диапазоны и погрешность измерения силы переменного тока частотой от 40 Гц до 400 Гц

Диапазоны измерения силы

переменного тока

Единица младшего

разряда (ед.мл.р.)

10 мА

±(3,0 % I + 5 ед.мл.р.)

0,01мА

0,1 мА

Таблица 27

Пределы допускаемой

основной относительной

погрешности измерения силы

переменного тока, мкА

±(1,0 % I + 3 ед.мл.р.)

±(1,8 % I + 3 ед.мл.р.)

от 0 до 1,99 мА включительно

от 2 до 199,9 мА включительно

от 200 мА до 20 А

включительно

Диапазоны и погрешность измерения электрического сопротивления

Диапазоны измерения

электрического сопротивления

Единица младшего

разряда (ед.мл.р.)

от 0 до 199,9 Ом включительно

0,1 Ом

Таблица 28

Пределы допускаемой

основной относительной

погрешности измерения

электрического сопротивления,

Ом

±(0,8 % R + 3 ед.мл.р.)

Лист № 11

Всего листов 23

1 Ом

1 кОм

100 Ом±(0,8 % R + 1 ед.мл.р.)

от 200 Ом до 1,999 кОм

включительно

от 2 до 199,9 кОм

включительно

от 200 кОм до 1,999 МОм

включительно

от 2 до 20 МОм включительно

10 кОм±(1,0 % R + 5 ед.мл.р.)

100 пФ

1 нФ

включительно

Диапазоны и погрешность измерения электрической емкости

Таблица 29

Пределы допускаемой

Диапазоны измеренияЕдиница младшегоосновной относительной

электрической емкости разряда (ед.мл.р.) погрешности измерения

электрической емкости, нФ

от 0 до 19,99 нФ включительно10 пФ

от 20 до 199,9 нФ

включительно±(2,5 % Е + 5 ед.мл.р.)

от 200 нФ до 1,999 мкФ

включительно

от 2 мкФ до 100 мкФ

100 нФ±(5 % Е + 4 ед.мл.р.)

погрешности измерения

1 мкГн

включительно

100 мкГн

Диапазоны и погрешность измерения электрической индуктивности

Таблица 30

Пределы допускаемой

Диапазоны измеренияЕдиница младшего

основной относительной

электрической индуктивности разряда (ед.мл.р.)

электрической

и

ндуктивности,

Гн

от 0 до 1,999 мГн

включительно

от 2 до

19,999 мГн

10 мкГн±(2,0 % L + 10 ед.мл.р.)

включительно

от 20 до 199,999 мГн

включительно

от 200 мГн

до 20 Гн

10 мГн±(3,0 % L + 10 ед.мл.р.)

погрешности измерения

Диапазоны и погрешность измерения напряжения переменного тока от 40 Гц до 400 Гц, В

Таблица 31

Пределы допускаемой

Диапазоны измеренияЕдиница

младшего

основной относительной

напряжения переменного токаразряда (ед.мл.р.)

напряжения переменного ток

а

,

В

от 0 до 1,999 В включительно0,001 В

от 2 до 19,99 В включительно0,01 В±(0,8 % U + 3 ед.мл.р.)

от 20 до 199,9 В включительно 0,1 В

от 200 до 750 В включительно1 В±(1,2 % U + 3 ед.мл.р.)

Лист № 12

Всего листов 23

погрешности измерения

±(0,5 % U + 1 ед.мл.р.)

Диапазоны и погрешность измерения напряжения постоянного тока

Таблица 32

Пределы допускаемой

Диапазоны измеренияЕдиница младшего

основной относительной

напряжения постоянного тока разряда (ед.мл.р.)

напряжения постоянного ток

а

,

В

от 0 до 0,19 В включительно0,1 мВ

от 0,2 до 1,999 В включительно0,001 В

от 2 до 19,99 В включительно 0,01 В

от 20 до 199,9 В включительно 0,1 В

от 200 до 1000 В включительно1 В±(0,8 % U + 2 ед.мл.р.)

от 200 мА до 2

Диапазоны и погрешность измерения силы постоянного тока

Таблица 33

Пределы допускаемой

Диапазоны измерения силыЕдиница младшегоосновной относительной

постоянного тока разряда (ед.мл.р.) погрешности измерения силы

постоянного тока, мкА

от 0 до 1,999 мА включительно0,001 мА±(0,8 % I + 1 ед.мл.р.)

от 2 до 199,9 мА включительно 0,1 мА±(1,5 % I + 1 ед.мл.р.)

включительно

0 А

10 мА±(2,0 % I + 5 ед.мл.р.)

Диапазоны и погрешность измерения температуры (пределы основной погрешности

измерения для термопар типа К по ГОСТ Р 8.585-2001)

Диапазоны измерения

температуры, °С

Единица младшего

разряда (ед.мл.р.)

±(3 % Т + 30 ед.мл.р.)

0,1 °С

Таблица 34

Пределы допускаемой

основной относительной

погрешности измерения

температуры, °С

от минус 40 до 39,9

включительно

от 40 до 399,9 включительно

от 400 до 1000 включительно

±(1 % Т + 30 ед.мл.р.)

±(2,5 % Т)

Для UTB158C (Modern Digital Multimeter)

Диапазоны и погрешность измерения силы переменного тока частотой от 40 Гц до 400 Гц

Таблица 35

Пределы допускаемой

Диапазоны измерения силыЕдиница младшегоосновной относительной

переменного токаразряда (ед.мл.р.)погрешности измерения силы

переменного тока, мкА

от 0 до 1,99 мА включительно1 мкА±(1,0 % I + 3 ед.мл.р.)

от 2 до 199,9 мА включительно 0,1 мА ±(1,8% I + 3 ед.мл.р.)

от 200 мА до 20 А включительно10 мА±(3,0 % I + 5 ед.мл.р.)

Лист № 13

Всего листов 23

погрешности измерения

1 Ом

включительно

1 кОм

Диапазоны и погрешность измерения электрического сопротивления

Таблица 36

Пределы допускаемой

Диапазоны измеренияЕдиница младшего

основной относительной

электрического сопротивления разряда (ед.мл.р.)

электрического сопротивлени

я

,

Ом

от 0 до 199,9 Ом включительно0,1 Ом+(0,8 % R + 3 ед.мл.р.)

от 200 Ом до 1,999 кОм

включительно

от 2 до

19,999 кОм

10 Ом±(0,8 % R + 1 ед.мл.р.)

от 20 кОм до 1,999 МОм

включительно

от 2 до 20 МОм включительно10 кОм±(1,0 % R + 2 ед.мл.р.)

±(4,0 % Е + 3 ед.мл.р.)

включительно

Диапазоны и погрешность измерения электрической емкости

Таблица 37

Пределы допускаемой

Диапазоны измеренияЕдиница младшегоосновной относительной

электрической емкости разряда (ед.мл.р.) погрешности измерения

электрической емкости, нФ

от 0 до 1,999 нФ включительно1 пФ

от 2 до 199,9 нФ включительно0,1 нФ

от 200 нФ

до 40 мкФ

0,1 мкФ±(5,0 % Е + 4 ед.мл.р.)

Диапазоны и погрешность измерения напряжения переменного тока от 40 Гц до 400 Гц, В

Диапазоны измерения

напряжения переменного тока

Единица младшего

разряда (ед.мл.р.)

±(0,8 % U + 3 ед.мл.р.)

Таблица 38

Пределы допускаемой

основной относительной

погрешности измерения

напряжения переменного тока,

В

от 0 до 1,999 В включительно

от 2 до 19,999 В включительно

от 20 до 199,999 В включительно

от 200 до 750 В включительно

1 мВ

10 мВ

100 мВ

1 В

±(1,2 %U + 3 ед.мл.р.)

Диапазоны и погрешность измерения частоты

±(1,5 % F + 5 ед.мл.р.)

Единица младшего

Диапазоны измерения частоты

разряда (ед.мл.р.)

Таблица 39

Пределы допускаемой

основной относительной

погрешности измерения

частоты, Гц

от 0 до 1,999 кГц включительно 0,001 Гц

от 2 до 20 кГц включительно 0,01 Гц

Лист № 14

Всего листов 23

погрешности измерения

±(0,5 % U + 1 ед.мл.р.)

Диапазоны и погрешность измерения напряжения постоянного тока

Таблица 40

Пределы допускаемой

Диапазоны измеренияЕдиница младшего

основной относительной

напряжения постоянного тока разряде (ед.мл.р.)

напряжения постоянн

о

го

ток

а

,

В

от 0 до 0,1999 В включительно0,1 мВ

от 0,2 до 1,999 В включительно1 мВ

от 2 до 19,999 В включительно 10 мВ

от 20 до 199,999 В включительно 100 мВ

от 200 до 1000 В включительно1 В±(0,8 % U + 2 ед.мл.р.)

Диапазоны и погрешность измерения силы постоянного тока

Таблица 41

Пределы допускаемой

Диапазоны измерения силыЕдиница младшегоосновной относительной

постоянного тока разряда (ед.мл.р.) погрешности измерения силы

постоянного тока, мкА

от 0 до 1,999 мА включительно0,001 мА±(0,8 % I + 1 ед.мл.р.)

от 2 до 199,9 мА включительно 0,1 мА±(1,5 % I + 1 ед.мл.р.)

от 200 мА до 20 А включительно 10 мА±(2,0 % I + 5 ед.мл.р.)

погрешности

Диапазоны и погрешность измерения температуры (пределы основной погрешности

измерения для термопар типа К по ГОСТ Р 8.585-2001)

Таблица 42

Пределы допускаемой

Диапазоны измеренияЕдиница младшего

относительной основн

о

й

температуры, °С разряда (ед.мл.р.)

преобразования

температуры, °С

от минус 40 до 39 включительно±(3 % Т + 9 ед.мл.р.)

от 40 до 399 включительно 1 °С±(1 % Т + 7 ед.мл.р.)

от 400 до 1000 включительно ±(2,5 % Т)

Для UTB161E (Modern Digital Multimeter)

до 1 кГц

Единица младшего

погрешности измерения

±(0,8 % I + 10 ед.мл.р.)

0,001 мА

Диапазоны и погрешность измерения силы переменного тока

Таблица 43

Пределы допускаемой

Диапазоны измерения силы

основной относительной

переменного тока частотой от 45 Гц

разряда (ед.мл.р.) силы переменного тока

частотой от 40 Гц до 400 Гц,

мкА

от 0 до 219,99 мкА включительно0,01 мкА

от 220 до 2199,9 мкА включительно 0,1 мкА

от 2200 мкА до 21,999 мА

включительно±(1,2 % I + 10 ед.мл.р.)

от 22 до 219,99 мА включительно 0,01 мА

от 220 мА до 10 А включительно0,001 А±(1,5 % I + 10 ед.мл.р.)

Лист № 15

Всего листов 23

Диапазоны измерения силы

переменного тока частотой от 1 кГц

до 5 кГц

Единица младшего

разряда (ед.мл.р.)

±(1,2 % I + 50 ед.мл.р.)

0,001 мА

±(1,5% I + 50 ед.мл.р.)

Таблица 44

Пределы допускаемой

основной относительной

погрешности измерения

силы переменного тока

частотой от 1 кГц до 5 кГц,

мкА

0,01 мкА

0,1 мкА

от 0 до 219,99 мкА включительно

от 220 до 2199,9 мкА включительно

от 2200 мкА до 21,999 мА

включительно

от 22 до 219,99 мА включительно

т 220 мА до 10 А включительно

0,01 мА

0,001 А

±(2,0 % I + 50 ед.мл.р.)

Диапазоны и погрешность измерения электрического сопротивления

Диапазоны измерения

электрического сопротивления

Единица младшего

разряда (ед.мл.р.)

±(0,5 % R + 10 ед.мл.р.)

0,0001 МОм

±(0,8 %R + 10 е.м.р.)

Таблица 45

Пределы допускаемой

основной относительной

погрешности измерения

электрического

сопротивления, Ом

0,01 Ом

0,0001 кОм

0,001 кОм

0,01 кОм

от 0 до 219,99 Ом включительно

от 220 Ом до 2,1999 кОм

включительно

от 2,2 до 21,999 кОм включительно

от 22 до 219,99 кОм включительно

от 220 кОм до 2,1999 МОм

включительно

от 2,2 до 21,999 МОм включительно

от 22 до 220 МОм включительно

0,001 МОм

0,01 МОм

±(1,5 % R + 10 е.м.р.)

±(3,0 % R + 50 е.м.р.)

Диапазоны и погрешность измерения электрической емкости

Таблица 46

Диапазоны измерения электрической

емкости

Единица младшего

разряда (ед.мл.р.)

0,0001 мкФ

±(3,0 % R + 5 ед.мл.р.)

Пределы допускаемой

основной относительной

погрешности измерения

электрической емкости, нФ

0,001 нФ

0,01 нФ

от 0 до 21,999 нФ включительно

от 22 до 219,99 нФ включительно

от 220 нФ до 2,1999 мкФ

включительно

от 2,2 до 21,999 мкФ включительно

от 22 до 100 мкФ включительно

0,001 мкФ

0,01 мкФ

±(4,0 % R + 5 ед.мл.р.)

Диапазоны и погрешность измерения частоты

Единица младшего

Диапазоны измерения частоты

разряда (ед.мл.р.)

от 3 до 21,99 Гц включительно0,01 Гц

Таблица 47

Пределы допускаемой

основной относительной

погрешности измерения

частоты, Гц

±(0,01 % F + 5 ед.мл.р.)

Лист № 16

Всего листов 23

от 22 до 219,9 Гц включительно

от 220 Гц до 21,999 кГц

включительно

от 22 до 219,99 кГц включительно

от 220 кГц до 2,1999 МГц

включительно

от 2,2 до 21,999 МГц включительно

от 22 до 40 МГц включительно

0,001 МГц

0,01 МГц

0,1 Гц

0,001 кГц

0,01 кГц

0,0001 МГц

±(0,01 % F + 5 ед.мл.р.)

Диапазоны измерения

1 кГц

младшего разряда

измерения напряжения

включительно

Диапазоны и погрешность измерения напряжения переменного тока

Таблица 48

Пределы допускаемой основной

напряжения переменного тока

Единицаотносительной погрешности

частотой от

45 Гц до

(ед.мл.р.) переменного тока частотой от 45

Гц до 1 кГц, В

от 0 до 0,219 В включительно0,01 мВ±(1,0 %U + 10 ед.мл.р.)

от 0,22 до 2,1999 В

0,0001 В

от 2,2 до 21,999 В включительно0,001 В

±(0,8 % U + 10

e

д.мл.p)

от 22 до 219,99 В включительно 0,01 В

от 220 до 750 В включительно0,1 В±(1,2 % U + 10 ед.мл.р.)

Диапазоны измерения

напряжения переменного тока

частотой от 1 кГц до 10 кГц

Единица младшего

разряда (ед.мл.р.)

±(1,2%U + 50 ед.мл.р.)

Таблица 49

Пределы допускаемой основной

относительной погрешности

измерения напряжения

переменного тока частотой от 1

кГц до 10 кГц, В

±(1,5 % U + 50 ед.мл.р.)

от 0 до 0,219 В включительно

от 0,22 до 2,1999 В

включительно

от 2,2 до 21,999 В включительно

от 22 до 219,99 В включительно

от 220 до 750 В включительно

0,01 мВ

0,0001 В

0,001 В

0,01 В

0,1 В

±(2,0 % U + 50 ед.мл.р.)

±(3,0 % U + 50 ед.мл.р.)

Диапазоны и погрешность измерения напряжения постоянного тока

Диапазоны измерения

напряжения постоянного тока

Единица

младшего разряда

(ед.мл.р.)

±(0,1 % U + 2 ед.мл.р.)

Таблица 50

Пределы допускаемой основной

относительной погрешности

измерения напряжения

постоянного тока, В

±(0,1 % U + 5 ед.мл.р.)

от 0 до 0,219 В включительно

от 0,22 до 2,1999 В

включительно

от 2,2 до 21,999 В включительно

от 22 до 219,99 В включительно

от 220 до 1000 В включительно

0,01 мВ

0,0001 В

0,001 В

0,01 В

0,1 В

±(0,1 % U + 5 ед.мл.р.)

Лист № 17

Всего листов 23

0,01 мкА

включительно

0,001 мА

0,01 мА

Диапазоны и погрешность измерения силы постоянного тока

Таблица 51

Пределы допускаемой

Диапазоны измерения силыЕдиница младшегоосновной относительной

постоянного тока разряда (ед.мл.р.) погрешности измерения силы

постоянного тока, мкА

от 0 до 219,99 мкА

включительно

от 220 до 2199,9 мкА

0,1 мкА

от 2200 мкА до 21,999 мА

±(0,5%I + 10 ед.мл.р.)

включительно

от 22 до 219,99 мА

включительно

от 220 мА до 10 А включительно0,001 А±(1,2 % I + 50 ед.мл.р.)

Для UTB1107 (Automotive Multi-purpose Meters)

Единица

младшего разряда

(ед.мл.р.)

Диапазоны и погрешность измерения напряжения постоянного тока

Таблица 52

Пределы допускаемой основной

Диапазоны измеренияотносительной погрешности

напряжения постоянного тока измерения напряжения

постоянного тока, В

от 0 до 0,19 В включительно0,1 мВ

от 0,2 до 1,999 В включительно1 мВ±(0,5 % U + 2 ед.мл.р.)

от 2 до 19,99 В включительно 10 мВ

от 20 до 1000 В включительно1 В±(0,8 % U + 2 ед.мл.р.)

Диапазоны и погрешность измерения напряжения переменного тока частотой от 40 до 400 Гц

Диапазоны измерения

напряжения переменного тока

±(0,8 % U + 5 ед.мл.р.)

Таблица 53

Пределы допускаемой основной

погрешности измерения

напряжения переменного тока, В

от 0 до 199,9 В включительно

от 200 до 750 В включительно

Единица

младшего разряда

(ед.мл.р.)

100 мВ

1 В

Диапазоны и погрешность измерения силы постоянного тока

Диапазоны измерения силы

постоянного тока

Единица

младшего разряда

(ед.мл.р.)

от 0 до 199,9 мА включительно

от 200 мА до 10 А включительно

0,1 мА

10 мА

Таблица 54

Пределы допускаемой основной

относительной погрешности

измерения силы постоянного тока,

мкА

±(0,8 % I + 5 ед.мл.р.)

±(1,2 % I + 5 ед.мл.р.)

Лист № 18

Всего листов 23

Единица

младшего разряда

(ед.мл.р.)

включительно

100 Ом

включительно

Диапазоны и погрешность измерения электрического сопротивления

Таблица 55

Пределы допускаемой основной

Диапазоны измеренияотносительной погрешности

электрического сопротивления измерения электрического

сопротивления, Ом

от 0 до 199,9 Ом включительно0,1 Ом

от 200 Ом до 1,999 кОм

1 Ом

от 2 до 19,99 кОм включительно10 Ом

±(0,8 % R + 5 ед.мл.р.)

от 20 до 199,9 кОм

включительно

от 200 кОм до 20 МОм

1 кОм±(1,5 % R + 5 ед.мл.р.)

относительной погрешности

Диапазоны и погрешность измерения температуры (пределы основной погрешности

измерения для термопар типа К по ГОСТ Р 8.585-2001)

Таблица 56

Диапазоны измеренияЕдиница

младшего

Пределы допускаемой основной

температуры, °Сразряда (ед.мл.р.)

измерения

темпера

ту

ры, °С

от минус 40 до 39 включительно ±(3 % Т + 9 ед.мл.р.)

от 40 до 399 включительно1 °С±(1 % Т + 7 ед.мл.р.)

от 400 до 1000 включительно ±(2,0 % Т + 10 ед.мл.р.)

Диапазоны и погрешность измерения частоты

Единица младшего

Диапазоны измерения частоты

разряда (ед.мл.р.)

от 0 до 2,0 кГц включительно1 Гц

Таблица 57

Пределы допускаемой основной

относительной погрешности

измерения частоты, Гц

±(2,0 % F + 5 ед.мл.р.)

Для UTB181B (Scope Digital Multimeter)

В режиме мультиметра

±(0,8 % U + 8 ед.мл.р.)

Диапазоны и погрешность измерения напряжения постоянного тока

Таблица 58

Пределы допускаемой основной

Диапазоны измеренияЕдиница младшегоотносительной погрешности

напряжения постоянного тока разряда (ед.мл.р.) измерения напряжения

постоянного тока, В

от 0 до 0,3999 В включительно100 мкВ

от 0,4 до 3,999 В включительно1 мВ

от 4 до 39,99 В включительно 10 мВ

от 40 до 399,9 В включительно 100 мВ

от 400 до 1000 В включительно1 В±(0,1 % U + 8 ед.мл.р.)

Лист № 19

Всего листов 23

Диапазоны и погрешность измерения напряжения переменного тока частотой от 40 до 400 Гц

Таблица 59

Пределы допускаемой основной

Диапазоны измеренияЕдиница младшегоотносительной погрешности

напряжения переменного токаразряда (ед.мл.р.)измерения напряжения

переменного тока, В

от 0 до 3,999 В включительно1 мВ

от 4 до 39,99 В включительно10 мВ±(1,0 % U + 15 ед.мл.р.)

от 40 до 399,9 В включительно 100 мВ

от 400 до 1000 В включительно1 В±(1,2 % U + 15 ед.мл.р.)

1 мкА

10 мкА

1 мА

Диапазоны и погрешность измерения силы постоянного тока

Таблица 60

Пределы допускаемой основной

Диапазоны измерения силыЕдиница младшегоотносительной погрешности

постоянного тока разряда (ед.мл.р.) измерения силы постоянного

тока, мкА

от 0 до 399,9 мкА включительно0,1 мкА

от 400 до 3999,9 мкА

±(1,0 % I

+ 8 е

д

.мл.р.)

включительно

от 4000 мкА до 39,99 мА

включительно±(1,2 % I + 8 ед.мл.р.)

от 40 до 399,9 мА включительно 100 мкА

от 400 мА до 3,999 А

включительно±(1,5 % I + 8 ед.мл.р.)

от 4 до 10 А включительно 10 мА

переменного тока

Единица

Диапазоны и погрешность измерения силы переменного тока частотой от 40 до 400 Гц

Таблица 61

Пределы допускаемой

основной относительной

±(1,5 % I + 8 ед.мл.р.)

10 мкА

Диапазоны измерения силы

младшего разрядапогрешности измерения силы

(ед.мл.р.) переменного тока частотой,

мкА

от 0 до 399,9 мкА включительно0,1 мкА

от 400 до 3999 мкА включительно1 мкА

от 4000 мкА до 39,999 мА

включительно±(2,0 % I + 8 ед.мл.р.)

от 40 до 399,9 мА включительно 100 мкА

от 400 мА до 3,9 А включительно1 мА

от 4 до 10 А включительно 10 мА

±(1,5 % I + 5 ед.мл.р.)

Диапазоны и погрешность измерения электрического сопротивления

Диапазоны измерения

электрического сопротивления

Единица младшего

разряда (ед.мл.р.)

1 Ом

0,1 Ом

Таблица 62

Пределы допускаемой

основной относительной

погрешности измерения

электрического сопротивления,

Ом

±(1,2 % R + 5 ед.мл.р.)

от 0 до 399,9 Ом включительно

от 400 Ом до 3,999 кОм

включительно

±(1,0 % R + 5 ед.мл.р.)

Лист № 20

Всего листов 23

10 Ом

100 Ом

±(1,0 % R + 5 ед.мл.р.)

1 кОм±(1,2 % R + 5 ед.мл.р.)

от 4 до 39,99 кОм включительно

от 40 до 399,9 кОм

включительно

от 400 кОм до 3,999 МОм

включительно

от 4 до 40 МОм включительно

10 кОм±(1,5 % R + 5 ед.мл.р.)

Диапазоны и погрешность измерения частоты

±(0,1 % F + 3 ед.мл.р.)

Единица младшего

Диапазоны измерения частоты

разряда (ед.мл.р.),

Таблица 63

Пределы допускаемой

основной относительной

погрешности измерения

частоты, Гц

0,001 МГц

от 1 до 4,999 Гц включительно0,001 Гц

от 5 до 49,99 Гц включительно 0,01 Гц

от 50 до 499,9 Гц включительно 0,1 Гц

от 0,5 до 4,999 кГц включительно 0,001 кГц

от 5 до 49,99 кГц включительно0,01 кГц

от 50 до 499,9 кГц включительно 0,1 кГц

от 0,5 МГц до 4,999 МГц

включительно

5 МГц0,01 МГц

Диапазоны и погрешность измерения электрической емкости

Таблица 64

ЕдиницаПределы допускаемой

Диапазоны измерения электрическоймладшегоосновной относительной

емкости разряда погрешности измерения

(ед.мл.р.)электрической емкости, нФ

от 0 до 39,999 нФ включительно10 пФ ±(3,0 % Е + 10 ед.мл.р.)

от 40 до 399,9 пФ включительно 100 пФ

от 400 нФ до 3,999 мкФ включительно1 пФ±(3,0 % Е + 8 ед.мл.р.)

от 4 до 39,999 мкФ включительно 10 нФ

от 40 до 100 мФ включительно100 нФ±(4,0 % Е + 8 ед.мл.р.)

В режиме осциллографа

Основные характеристики в режиме осциллографа

Горизонтальная развертка

Вертикальная развертка

40 MS/s

3 МГц

20 пикселей

Канал

Один

Скорость

обновления

>5

Подключение

Типы запуска

8 бит

Входной импеданс

10 МОм

Таблица 65

Полоса

пропускания

Скорость

выборки

Скорость

выборки / Шкала

По

постоянному

току (DC)

Разрешение по

напряжению

Диапазон

разверток

Непрерывный / нормальный /

однократный

от 100 нс/дел до 200 мс /дел

(1-2-5)

Лист № 21

Всего листов 23

±5 %

±8 %

1000 В (р-р)

Чувствительность

по напряжению

Погрешность

основной

относительной

развертки

Погрешность

основной

относительной

развертки

Максимальное

входное

напряжение

от 20 мВ/дел

до 500 В/дел

(1-2-5)

разряда (ед.мл.р.)

Диапазоны и погрешность измерения частоты

Таблица 66

Пределы допускаемой

Диапазоны измерения частоты

Единица младшегоосновной относительной

погрешности измерения

0,001 МГц

частоты, Гц

от 1 до 4,999Гц включительно0,001 Гц

от 5 до 49,99 Гц включительно0,01 Гц

от 50 до 499,9 включительно 0,1 Гц

от 0,5 до 4,999 кГц включительно 0,001 кГц

от 5 до 49,99 кГц включительно0,01 кГц

±(0,1 % F + 3 е

д

.мл.р.)

от 50 до 499,9 кГц включительно 0,1 кГц

от 0,5 МГц до 4,999 МГц

включительно

5 МГц0,01 МГц

Примечание*: пределы допускаемой дополнительной температурной погрешности при

измерении характеристик для всех модификаций мультиметров составляет 1/2 основной

погрешности на каждые 10 °С изменения температуры окружающей среды.

Примечание**: U, I, R, F, L, E - измеренные значения напряжения, силы тока,

электрического сопротивления, частоты, индуктивности, емкости.

Допускаемая дополнительная погрешность измерения напряжения, силы тока,

электрического сопротивления, емкости, индуктивности и частоты, вызванной изменением

температуры окружающей среды на 1 °С от нормальных условий, не более 0,1 предела

допускаемой основной погрешности.

от 18 до 28

от 0 до 40

3,0

6,0

9,0

IР 40

20 000

Диапазон температур нормальных условий, °С

Диапазон рабочих температур, °С

Номинальное напряжение питания, В:

-для UTB171B, UTB139B, UTB150D, UTB158C, UTB161E, UTB1107;

- для UTB 181В;

- для UTB133A, UTB133D

Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529)

Средний срок наработки до отказа, ч

Габаритные размеры, мм, не более:

для UTB171B

для UTB133A, UTB133D

для UTB139B

для UTB150D

для UTB158C, UTB1107

для UTB161E

для UTB181В

177×85×40

130×73,5×35

172×83×38

165×80×38,5

179×88×39

180×87×47

200×100×98

Лист № 22

Всего листов 23

0,340

0,156

0,310

0,275

0,380

0,370

0,498

Масса, кг, не более:

для UTB171B

для UTB133A, UTB133D

для UTB139B

для UTB150D

для UTB158C, UTB1107

для UTB161E

для UTB181B

Условия транспортирования и хранения:

- температура, °С

- относительная влажность, %

от минус 10 до плюс 50

от 0 до 75

Знак утверждения типа

Знак утверждения типа наносят на мультиметры методом наклейки и на титульный

лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

В комплект поставки входит:

1.Мультиметр UTB1 шт.;

2.Комплект измерительных кабелей1 шт.;

3.Кейс1 шт.;

4.Мультиметр UTB . Руководство по эксплуатации.1 экз.;

5."Мультиметры UTB. Методика поверки"

(высылается по отдельному заказу организациям проводящим поверку)1 экз.

Поверка

ПоверкамультиметровUTBосуществляетсяподокументуМП56475-14

«Мультиметры UTB. Методика поверки", утвержденному ФГУП «ВНИИМС» в декабре 2013

года.

Перечень основных средств, применяемых при поверке:.

1. Мегаомметр Ф4102/1-1М, диапазоны измерений U

исп

= 1000 В; до 20 МОм; кл.т. 1,5 %.;

2. Калибратор многофункциональный Transmille 3041, диапазон измерения напряжения

постоянного тока ±0-1025 В, ПГ 0,0008 %, диапазон измерения силы постоянного тока

0-30А, ПГ 0,005 %;

3. Калибратор осциллографов Fluke 9500В с активной головкой 9530, 5 выходных каналов;

метки времени: 50 с ... 10 нс; напряжение постоянного тока: от ± 1 мВ до +200 В (1 МОм); от

± 1 мВ до +5 В (50 Ом); погрешность за год: U

пост

: ± (0,025% + 25мВ).

Сведения о методиках (методах) измерений

Методы измерений указаны в документе на «Мультиметры UTB. Руководство по

эксплуатации».

Нормативныеитехническиедокументы,устанавливающиетребованияк

мультиметрам UTB

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие

технические условия»;

ГОСТ12.2.091-2002(МЭК61010-1)«Безопасностьэлектрическихконтрольно-

измерительных приборов и лабораторного оборудования. Часть 1 Общие требования»;

ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары.

Номинальные статические характеристики преобразования»;

Техническая документация фирмы-изготовителя "UNI-Trend Group Limited".

Лист № 23

Всего листов 23

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

– при выполнении работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской

Федерации обязательным требованиям.

Изготовитель

"UNI-Trend Group Limited", КНР

Адрес: Rm 901, 9/F, Nanyang Plaza, 57 Hung To Road,

Kwun Tong, Kowloon, Hong Kong

Тел: +852 2950 9168, Факс: +852 2950 9303

e-mail:

info@uni-trend.com

www.uni-trend.com

Заявитель

Общество с ограниченной ответственностью «Метроника» (ООО «Метроника»), г. Москва

Адрес: 121087, г. Москва, ул. Барклая, д.6, стр.5, 23к1

Тел: +7 985 815 2079

e-mail:

info.metronica@gmail.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail:

office@vniims.ru

,

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в

целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии________________Ф.В. Булыгин

М.п.«____»_____________2014 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
72170-18	Мультиметры цифровые модульные	M9181A	Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия	1 год	Перейти
51522-12	Мультиметры цифровые на основе мезонинных модулей	Нет данных	ООО Фирма "Информтест", г.Москва	6 месяцев	Перейти
14593-95	Мультиметры	В7-62	ОАО "Компания Импульс", г.Краснодар	1 год	Перейти
40299-08	Мультиметры цифровые	AM-1016, AM-1018, AM-1019, AM-1038, AM-1118	Фирма "Shanghai Yihua V&A Instrument Co., Ltd.", Китай	1 год	Перейти
27714-04	Мультиметры аналоговые	1106, 1108, 1109, 1110	Фирма "Kyoritsu Electrical Instruments Works, Ltd.", Япония	1 год	Перейти

Заказать поверкуМультиметры UTBГРСИ 56475-14

Заказать поверку
Мультиметры UTB
ГРСИ 56475-14
