Номер госреестра:
56437-14
Наименование СИ:
Газоанализаторы
Обозначение типа:
Drager X-am 5100
Производитель:
Фирма "Drager Safety AG & Co. KGaA", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.09.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 6
Приложение к свидетельству № trial
об
утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы Dräger X–am 5100
Назначение средства измерений
Газоанализаторы Dräger X-am 5100 предназначены для измерения объемной доли
хлористого водорода, фтористого водорода, гидразина и 1,1 - диметилгидразина.

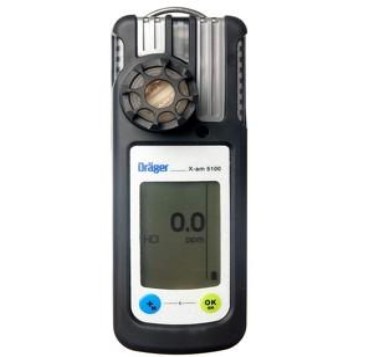

Рисунок 1 – Внешний вид газоанализаторов Dräger X-am 5100
Описание средства измерений
Принцип действия газоанализаторов Dräger X-am 5100 (далее — газоанализаторы) -
электрохимический и заключается в том, что анализируемый окружающий воздух диффундирует
через капилляры к измерительному электроду, на котором происходит электрохимическая
реакция. Между измерительным электродом и дополнительным электродом сравнения в
результате этой реакции возникает соответствующая постоянная разность потенциалов,
пропорциональная содержанию определяемого компонента.
Газоанализаторы являются автоматическими портативными приборами непрерывного
действия, обеспечивающими контроль содержания в воздухе компонентов, технические и
метрологические характеристики которых приведены в таблице 2.
Газоанализаторы состоят из корпуса, в котором может быть установлен один сменный
сенсор, микропроцессор и блок питания.
Встроенный микропроцессор управляет всем процессом измерений и преобразует
сигналы сенсоров в показания на дисплее. Дисплей прибора на жидких кристаллах одновременно
индицирует формулу определяемого компонента и его содержание в анализируемой газовой
пробе.
На лицевой панели газоанализатора расположен матричный дисплей, две кнопки
управления: для включения и выключения прибора, для выбора нужного меню и контроля пароля.
Приборыснабженыустройствамисигнализациидвухрегулируемыхпорогов
срабатывания с выдачей светового, звукового и вибросигналов, а также ИК интерфейсом для
обеспечения соединения с персональным компьютером.
Способ подачи анализируемого газа – диффузионный.
Газоанализатор может поставляться с блоком памяти для вывода данных на компьютер с
использованием разработанными фирмой специальными программами GasVision и СС-Vision.
Маркировка взрывозащиты: PO Ex ia Ι X/0 Ex ia ΙΙ C T4(T3) X
Внешний вид газоанализатора представлен на рисунке 1.
Лист № 2
Всего листов 6
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-
изготовителем специально для решения задач измерения содержания определяемых компонентов.
Программное обеспечение осуществляет функции:
- расчет содержания определяемого компонента по каждому измерительному каналу;
- отображение результатов измерений на графическом ЖКИ дисплее газоанализатора;
- передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль внутренних параметров газоанализатора (заряд батареи).
Программное обеспечение идентифицируется путем вывода на экран номера версии.
Уровень защиты программного обеспечения соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения газоанализаторов учтено при нормировании
метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационное
наименование
программного
обеспечения
Номер версии
(идентификационный
номер)
программного
обеспечения*
Алгоритм вычисления
цифрового
идентификатора
программного
обеспечения
8320039
V6.4
F8B3
СRC16
Таблица 1
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
*Номер версии (идентификационный номер) программного обеспечения должен быть не ниже
указанного в таблице.
Метрологические и технические характеристики
1 Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов
Dräger X–am 5100 приведены в таблице 2.
Таблица 2.
Пределы допускаемой
основной погрешности, %
Диапазон
показаний
объемной
доли,млн
-1
(ppm)
Диапазон
измерений
объемной
доли, млн
-1
(ppm)
Назна-
чение**
0 – 3
св. 3 – 30
К
0 – 3
св. 3 – 30
А
Измерительный
Обозначениеканал –
сменногоопределяемый
сенсора компонент
(ПДК* в ppm)
4
приве- относи-
денной тельной
(
g
), % (
d
), %
5 6
7
± 20–
– ± 20
12
Хлористый
водород
XS ЕС HF/HCl(3,3)
68 09 140Фтористый
водород
(0,6)
3
0 – 10
0 – 20
0 – 30
0 – 10
0 – 20
0 – 30
± 20–
– ± 20
Лист № 3
Всего листов 6
Продолжение таблицы 2.
0 – 1
0 – 5
К, А
68 09 190
гидразин
А
1234567
Гидразин
0 – 0,3
0 – 0,1 ± 20–
XS ЕС/(0,08)св. 0,1 – 5–± 20
Hydrazin
1,1 - диметил-
0 – 1 0 – 0,5 ± 20 –
(0,04)
0 – 5св. 0,5 – 5–± 20
Примечания:
* ПДК – предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в
соответствии с ГОСТ 12.1.005-88.
Пересчет значений объемной доли Х в ppm (млн
-1
) в массовую концентрацию С, мг/м
3
, проводят по
формуле: С=Х·М/V
m
, где С – массовая концентрация компонента, мг/м
3
; M – молярная масса
компонента, г/моль; V
m
– молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или
24,06, соответственно, при условиях 20
о
С и 101,3 кПа (по ГОСТ 12.1.005-88), дм
3
/моль.
** К – контроль ПДК воздуха рабочей зоны; А – контроль при аварийных ситуациях.
2 Номинальная цена единицы наименьшего разряда дисплея, млн
-1
(pрm):
для сенсора XS ЕС HF/HCl0,1
для сенсора XS ЕС/Hydrazin0,01
3 Время установления показ
аний, T
0,9
,
с:
для сенсора XS ЕС HF/HCl60
для сенсора XS ЕС/Hydrazin180
4 Предел допускаемой вариации показаний, в долях от пределов допускаемой основной
погрешности: 0,5.
5 Предел допускаемого изменения выходного сигнала (показаний) при непрерывной
работе, в долях от предела допускаемой основной погрешности: за 1 месяц0,8.
6 Пределы допускаемой дополнительной погрешности от влияния изменения температуры
и влажности окружающей среды и атмосферного давления приведены в таблице 3.
Таблица 3.
Пределы допускаемой
дополнительной погрешности,
Наименование дополнительной погрешности в долях от пределов
допускаемой основной
погрешности
1. Пределы допускаемой дополнительной погрешности от влияния
изменения температуры окружающей среды в пределах рабочий± 0,5
условий на каждые 10
о
С
2. Пределы допускаемой дополнительной погрешности от влияния
изменения относительной влажности окружающей среды от 60 до± 0,5
10 % и от 60 до 95 %
3. Пределы допускаемой дополнительной погрешности от влияния
изменения атмосферного давления в пределах рабочий условий на± 0,2
каждые 3,3 кПа
7 Пределы допускаемой дополнительной погрешности от изменения скорости потока
анализируемой пробы в пределах от 0 до 6 м/с, в долях от пределов допускаемой основной
погрешности: ± 0,6.
8 Суммарная дополнительная погрешность от влияния содержания неизмеряемых
компонентов в анализируемой газовой смеси (для электрохимических сенсоров), перечень
Лист № 4
Всего листов 6
которых указан в Руководстве по эксплуатации на сенсоры, и содержание которых не более
санитарных норм по ГОСТ 12.1.005, в долях от пределов допускаемой основной погрешности: 1,5.
9 Время работы газоанализаторов без подзарядки аккумуляторного блока питания (NiМН)
или с блоком питания на щелочных батареях (с напряжением 6 В), не менее 12 ч (при нормальных
условиях).
10 Габаритные размеры, мм, не более:
длина – 130, ширина – 48, высота – 44.
11 Масса газоанализатора, не более, кг: 0,25.
12 Срок службы газоанализаторов (исключая сенсоры): не менее 8 лет.
Срок службы сенсоров от 12 до 36 месяцев.
13 Средняя наработка на отказ, не менее: 6000 ч (при доверительной вероятности Р=0,95).
14 Количество циклов при работе с одним аккумулятором, не менее: 400.
15 Условия эксплуатации:
для сенсора XS ЕС HF/HCl 68 09 140
·
температура окружающей среды: от минус 20
о
С до 40
о
С;
·
атмосферное давление от 700 до 1300 гПа;
·
относительная влажность от 30 до 90 %;
для сенсора XS ЕС/Hydrazin 68 09 190:
·
температура окружающей среды: от минус 20
о
С до 50
о
С;
·
атмосферное давление от 700 до 1300 гПа;
·
относительная влажность от 15 до 95 %; температура окружающей среды для
газоанализаторов с аккумуляторным блоком питания NiМН (GP 180AAHC
2
) и с блоком питания
на щелочных батареях (Panasonic LR6 Powerline): от минус 20
о
С до 40
о
С;
·
температура окружающей среды для газоанализаторов с аккумуляторным блоком
питания NiМН (Varta 4006
2
, Varta 4106
2
): от минус 20
о
С до 40
о
С;
·
температура окружающей среды для газоанализаторов с аккумуляторным блоком
питания NiМН (HBT 0000, HBT 0100) и с блоком питания на щелочных батареях (Duracell Procell
MN 1500
2
): от минус 20
о
С до 50
0
C;
·
содержание неизмеряемых компонентов не должно превышать санитарные нормы
согласно ГОСТ 12.1.005.
16 Количество регулируемых порогов срабатывания сигнализации: 2.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руководства
по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
По документации
1 шт.
Комплектность средств измерений
Комплектность поставки газоанализаторов Dräger X-am 5100 представлена в таблице 4.
Таблица 4.
НаименованиеОбозначениеКоличество
1 2 3
1 Газоанализатор Dräger X-am 51001 шт.
*
от 1 до 4 шт.
1 шт.
2 Сенсоры
3 Запасные части и принадлежности
4 NiMH блок питания Т4 или
батареечные блоки питания ABT 0000/0100 для установки
щелочных батареек Т3 или Т4 или аккумуляторных
батареек Т3
5 Комплект сменных фильтров и уплотнителей для
сенсоров
По документации
1 комплект
Лист № 5
Всего листов 6
1 комплект
3
2
83 18785
83 18704
83 16 997
83 18 639
83 15 805
83 16 994
83 15 635
45 30 057
1 шт.
1 шт.
1 шт.
1 шт.
83 18 779
83 18 752
83 19 131
1 шт.
1 шт.
1 шт.
83 19 130
1 шт.
Продолжение таблицы 4.
1
6 Зарядный комплект, состоящий из
аккумуляторный блок питания
штекерный сетевой адаптер для 1 зарядного модуля
зарядный модуль
7 Сетевой блок с кабелем для 20 зарядных модулей
8 Штекерный сетевой адаптер для 5 зарядных модулей
9 Штекерный сетевой адаптер для 2 зарядных модулей
10 Автомобильный соединительный кабель 12В/24В
для зарядного модуля
11 Автомобильный набор для монтажа 1 зарядного модуля
12 Калибровочный адаптер
13 Станция для проверки работоспособности X-am 2500
(без баллона с газом)
14 Станция для проверки работоспособности X-am 2500 (с
баллоном газа)
15 Принтер с принадлежностями для станции проверки
16 Резиновый чехол или кожаная сумка для переноски
83 21 011
83 21 506
83 18 755
83 17 409
МП 242-1605-2013
1 комплект
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
17 USB DIRA (ИК - адаптер) с кабелем USB
18 Руководство по эксплуатации с дополнением
19 Методика поверки
Примечание:
1 *Поставляется в соответствии с заказом по перечню сенсоров приведенных
в таблицах № 2 и № 3.
2 Позиции №№ 3 - 17 поставляются по отдельному заказу.
3 В стандартном исполнениигазоанализатор поставляется с регистратором данных,
инфракрасным портом (интерфейс) и с диском, на котором находятся все инструкции.
4 По заявке заказчика дополнительно могут быть поставлены ПО GasVision и СС-Vision.
Поверка
осуществляется по документу МП 242-1605-2013 «Газоанализаторы Dräger X-am 5100. Методика
поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «18» октября 2013 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-Т или
ГГС-К по ШДЕК.418319.009 ТУ ( № 45189-10 в Госреестре СИ РФ) в комплекте с источниками
микропотоков ИМ газов и паров HCl, HF по ИБЯЛ.418319.013 ТУ или по ШДЕК 418319.008 ТУ
(№ 15075-08 в Госреестре РФ), ИМ-РТ паров НДМГ по ШДЕК 418319.007 ТУ (№ 46915-11 в
Госреестре РФ);
- поверочный нулевой газ - воздух по ТУ 6-21-5-85, азот газообразный по ГОСТ 9293-74 в
баллонах под давлением.
Допускается применять другие средства поверки, не приведенные в перечне, но
обеспечивающие определение метрологических характеристик с требуемой точностью.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы Dräger X-am 5100.
Руководство по эксплуатации».
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к газоанализаторам
Dräger X-am 5100
1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания
компонентов в газовых средах.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические
требования к воздуху рабочей зоны.
4 Техническая документация фирмы-изготовителя на газоанализаторы Dräger X-am 5100.
Рекомендациипообластямприменениявсферегосударственногорегулирования
обеспечения единства измерений
выполнение работ по обеспечению безопасных условий и охраны труда, осуществление
деятельности по обеспечению безопасности при чрезвычайных ситуациях.
Заявитель
ООО «Дрегер», г. Москва
Адрес: 107061, г. Москва, Преображенская пл., д. 8, Бизнес Центр ПРЕО8, блок «Б», 12 этаж.
Изготовитель
Фирма «Dräger Safety AG & Co.KGaA», Германия.
Адрес: Revalstrasse 1, 23560, Luebeck, Germany, Tel +49 451 882 0
Fax +49 451 882 2080
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19, тел. (812) 251-76-01, факс: (812) 713-01-14,
электронная почта:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 45203-10 | Газоанализаторы | ФП22 | НП ОДО "Фармэк", Беларусь, г.Минск | 1 год | Перейти |
| 20589-00 | Газоанализаторы | СВ-320 | ЗАО "Оптэк", г.С.-Петербург | 1 год | Перейти |
| 15936-08 | Газоанализаторы кислорода портативные | ПГК-06 | ЗАО "ИНСОВТ", г.С.-Петербург | 1 год | Перейти |
| 19287-07 | Газоанализаторы | ИГМ-1200 | ООО "ЭМИ", г.С.-Петербург | 1 год | Перейти |
| 67832-17 | Газоанализаторы | ProTech мод. H2S, TS, H2S/TS | Фирма "Galvanic Applied Sciences Inc.", Канада | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
