Приложение к свидетельству № 53975
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые запоминающие HDO4ххх-MS, HDO6ххх-MS
Назначение средства измерений
HDO4ххх-MS, HDO6ххх-MS (далее –
формы и измерения амплитудных и
Осциллографы цифровые запоминающие
осциллографы) предназначены для исследования
временных параметров электрических сигналов.
Описание средства измерений
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом
преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и
записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме
и автоматическое или курсорное измерение амплитудных и временных параметров
электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую
обработкуизапоминаниесигналов.Такжеосциллографыпозволяютпроводить
математическую обработку сигналов, статистическую обработку результатов измерений,
проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение
параметров сигнала в частотной области с выводом результатов измерений на экран
(анализатор спектра), документирование результатов измерений.
Приборы обеспечивают управление всеми режимами работы и параметрами как
вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и
самодиагностику. Для связи с внешними устройствами имеются интерфейсы Ethernet, USB 2.0,
SVGA, DVI, HDMI, GPIB (опция).
Осциллографы выпускаются в девяти модификациях HDO4022-MS, HDO4024-MS,
HDO4032-MS, HDO4034-MS, HDO4054-MS, HDO4104-MS, HDO6034-MS, HDO6054-MS,
HDO6104-MS,отличающихсяколичествомвходныхканалов,полосойпропускания,
метрологическими и техническими характеристиками, функциональностью.
Осциллографы имеют в своем составе цифровой логический анализатор (16 каналов).
Осциллографы функционируют под управлением операционной системы Microsoft
Windows 7 и прикладного ПО корпорации LeCroy.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП,
микропроцессор, устройство управления, запоминающее устройство, усилитель, схема
синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный ЖКИ.
Конструктивно осциллографы выполнены в виде компактного моноблока.

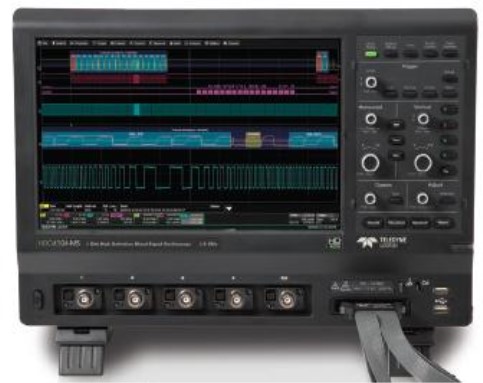

На передней панели приборов расположен ЖКИ, входы аналоговых каналов, вход
внешней синхронизации, входы цифрового логического анализатора, выход компенсатора
пробника, разъемы интерфейса USB, клавиатура.

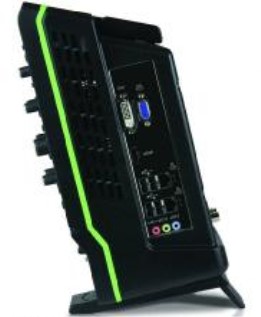

На боковой панели расположены разъемы интерфейсов Ethernet, USB, SVGA, DVI,
HDMI, вход микрофона, линейных вход, выход на внешние динамики.
На задней панели расположены разъем интерфейса USB (внешнее управление),
вход/выход опорной частоты, выход допускового контроля, разъем сети питания, вентилятор
обдува.
Приборы оснащены складывающейся ручкой для переноски и ножками в виде
подставки для удобства работы.

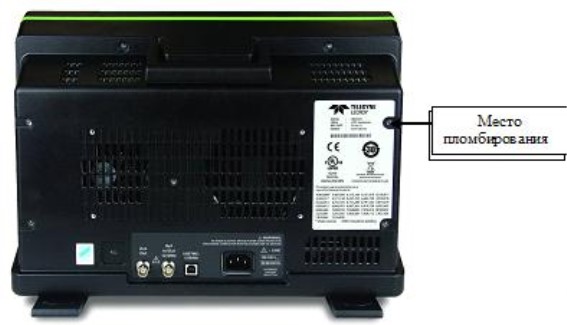

Для предотвращения несанкционированного доступа приборы имеют закрепительное
клеймо, закрывающее головку винта крепления корпуса.
Лист № 2
Всего листов 5
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически
значимым. Метрологические характеристики приборов нормированы с учетом влияния
встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее
устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Характеристики ПО приведены в таблице 1.
–
Таблица 1 – Характеристики программного обеспечения (ПО)
Наиме-Идентифика-Номер версииЦифровой
нованиеционное(идентифика-идентификатор ПО
ПО наименование ционный (контрольная сумма
ПОномер) ПОисполняемого кода)
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
Не ниж
ВстроенноеОтсутствует
7.3.0.5
е
–
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «А» в соответствии с МИ 3286-2010.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
4
дискретизации
Таблица 2 – Метрологические и технические характеристики
ХарактеристикаЗначение
Число входных аналоговыхHDO4022-MS, HDO4032-MS2
каналовHDO4024-MS,HDO4034-MS,
HDO4054-MS,HDO4104-MS,
HDO6034-MS,HDO6054-MS,
HDO6104-MS
Максимальная частота
2,5 ГГц на каждый канал
12,5 Мб на канал
(25 Мб – опция)
коэффициентов отклонения
измерения напряжения
Длина записиHDO4022-MS, HDO4024-MS,
HDO4032-MS, HDO4034-MS,
HDO4054-MS, HDO4104-MS
HDO6034-MS, HDO6054-MS,50 Мб на канал
HDO6104-MS (100 Мб и 250 Мб – опция)
Канал вертикального отклонения
Входной импеданс1 МОм ± 2 %/15 пФ; 50 Ом ± 2 %
Максимальное входное 5 В (по входу 50 Ом);
напряжение 400 В (по входу 1 МОм)
Разрешение по вертикали 12 бит
Диапазон установки
от 1 мВ/дел до 1 В/дел (по входу 50 Ом)
(К
О
)
от 1 мВ/дел до 10 В/дел (по входу 1 МОм)
Пределы допускаемой
абсолютной погрешности
± (0,005·8 [дел]·К
О
[В/дел]+1 мВ)
1 нс
350 МГц
HDO6104-MS
постоянного тока
Время нарастания переходнойHDO4022-MS, HDO4024-MS1,75 нс
характеристики, не более
HDO4032-MS, HDO4034-MS,
HDO6034-MS
HDO4054-MS, HDO6054-MS 700 пс
HDO4104-MS, HDO6104-MS 350 пс
Полоса пропускания по уровнюHDO4022-MS, HDO4024-MS200 МГц
минус 3 дБ, не менееHDO4032-MS, HDO4034-MS,
HDO6034-MS
HDO4054-MS, HDO6054-MS500 МГц
HDO4104-MS, HDO6104-MS 1 ГГц
Канал горизонтального отклонения
Диапазон установкиHDO4022-MS, HDO4024-MS,
коэффициентов развертки (К
Р
)HDO4032-MS, HDO4034-MS,от 200 пс/дел до 5000 с/дел
HDO4054-MS, HDO4104-MS,
HDO6034-MS, HDO6054-MS,
от 20 пс/дел до 25000 с/дел
± 2,5·10
Пределы допускаемой
относительной погрешности
частоты внутреннего опорного-
6 генератора
Лист № 4
Всего листов 5
измерения временных
ХарактеристикаЗначение
Пределы допускаемой
абсолютной погрешности
± (0,06/F
дискр
+2,5·10
-6
·Т
изм
)
16
дискретизации
интервалов Т
изм
Цифровой логический анализатор
Число входных цифровых
каналов
Максимальная частота
1,25 ГГц на каждый канал
напряжение
Пороговые уровниTTL; ESL; CMOS; PESL; LVDS или определяемый
срабатывания пользователем
Пределы установки уровня
срабатывания, определяемого± 10 В с шагом 20 мВ
пользователем
Пределы допускаемой
абсолютной погрешности± (0,03·U
П
+ D)
установки уровня срабатывания
Максимальное входное
± 30 В (пиковое)
Общие технические характеристики
Напряжение и частота сетиОт 100 до 240 В
электропитания при частоте 45 – 440 Гц* или
при частоте 45 – 66 Гц**
Габаритные размеры399,4
´
291,7
´
131,3 мм
Масса 5,86 кг
Рабочие условия применения:
- температура
окружающего
от + 5 до + 40
°
С
воздуха
- относительная влажность
до 90 % при 30
°
С
воздуха
Примечание: F
дискр
– частота дискретизации, Гц;
U
П
– установленный уровень срабатывания, В;
D – установленный гистерезис (от 100 мВ до 1,4 В с шагом 100 мВ);
* – для модификаций HDO4022-MS, HDO4024-MS, HDO4032-MS, HDO4034-MS,
HDO4054-MS, HDO4104-MS;
** - для модификаций HDO6034-MS, HDO6054-MS, HDO6104-MS.
Знак утверждения типа
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и
типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
В комплект поставки входят: пробник (по числу каналов), пробник для цифрового логического
анализатора, кабель питания, руководство по эксплуатации, методика поверки.
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП 56371-14 «Осциллографы цифровые запоминающие
HDO4ххх-MS, HDO6ххх-MS. Методика поверки», утвержденному ФГУП «ВНИИМС» в
декабре 2013 г.
Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05), частотомер
универсальный CNT-90 (Госреестр № 41567-09), источник питания GPD-73303S (Госреестр
№ 46953-11).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам
цифровым запоминающим HDO4ххх-MS, HDO6ххх-MS
1. ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
2. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения.
3. Техническая документация фирмы «Teledyne LeCroy, Inc.», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям».
Изготовитель
Фирма «Teledyne LeCroy, Inc.», США.
Адрес: 700 Chestnut Ridge Road, Chestnut Ridge, New York, USA 10977-6499.
Тел.: 800-553-2769Факс: 845-578-5985
Web-сайт:
Заявитель
ООО «ЛеКрой Рус», г. Москва.
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4.
Тел.: 8 (495) 777-55-92Факс: 8 (495) 633-85-02
Web-сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«»2014 г.
