Анализаторы пыли D-R мод. D-R 220, D-R 290, D-R 300-40, D-R 800 и D-R 820F, ГРСИ 56348-14
Номер госреестра:
56348-14
Наименование СИ:
Анализаторы пыли
Обозначение типа:
D-R мод. D-R 220, D-R 290, D-R 300-40, D-R 800 и D-R 820F
Производитель:
Фирма "DURAG GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.02.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53950
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы пыли D-R моделей D-R 220, D-R 290, D-R 300-40, D-R 800 и
D-R 820F
Назначение средства измерений
Анализаторы пыли D-R моделей D-R 220, D-R 290, D-R 300-40, D-R 800 и D-R 820F
предназначены для автоматического непрерывного измерения массовой концентрации
взвешенных частиц в промышленных выбросах после проведения градуировки на конкретном
источнике выбросов в соответствии с ГОСТ Р ИСО 10155-2006 «Выбросы стационарных
источников.Автоматическиймониторингмассовойконцентрациитвердыхчастиц.
Технические требования».
Описание средства измерений
В основу работы анализаторов пыли модели D-R 220 положен оптико-абсорбционный
метод, заключающийся в изменении интенсивности прошедшего через анализируемую газовую
среду видимого излучения. Источник и приемник излучения находятся в одном блоке прибора,
а отражатель в другом. Блоки должны располагаться строго друг напротив друга. Световой
поток, создаваемый источником света - полупроводниковым лазером с длиной волны 530 нм,
проходит через анализируемую среду и, отражаясь от зеркала отражателя, регистрируется
приемником. Изменение интенсивности регистрируемого светового потока обусловлено
наличием в среде взвешенных частиц (пыли). Интенсивность регистрируемого излучения
пропорциональна массовой концентрации пыли.
Полученные значения интенсивности могут быть представлены в единицах оптической
плотности, коэффициента направленного пропускания или в единицах массовой концентрации
пыли (мг/м
3
).
Конструктивно прибор состоит из трех блоков: блока измерений, отражателя, блока
обдува (рис. 1).

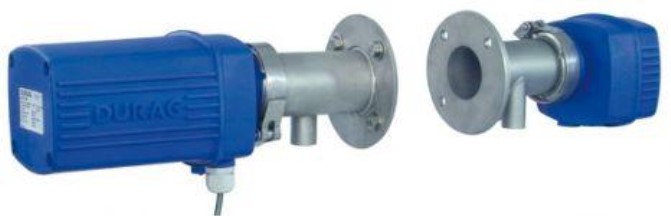

Рис.1. Внешний вид анализатора пыли D-R 220. Блок измерений (слева), отражатель (справа).
Блок измерений предназначен для создания и регистрации светового потока, обработки
сигналов первичных преобразователей, передачи измерительного сигнала на внешние
устройства для его последующей обработки.
Отражатель предназначен для перенаправления светового потока, приходящего от блока
измерений, обратно к блоку измерений, в результате чего световой поток проходит
анализируемую среду дважды: в прямом и в обратном направлении, что является особенностью
реализации метода измерения.
Блок обдува предназначен для подачи чистого воздуха с целью предотвращения
осаждения пыли на оптических элементах прибора, находящихся в контакте с анализируемой
средой.
Лист № 2
Всего листов 6
Принцип действия анализаторов пыли D-R 290 аналогичен модели D-R 220. Отличие
заключается в используемом источнике излучения. В качестве источника излучения в
анализаторах пыли D-R 290 применяется широкополосный полупроводниковый светодиод с
диапазоном длин волн от 450 до 680 нм.
Полученные значения интенсивности могут быть представлены в единицах оптической
плотности, коэффициента направленного пропускания или в единицах массовой концентрации
пыли (мг/м
3
).
Конструктивно прибор состоит из четырех блоков: блока измерений, отражателя, блока
обдува и блока управления (рис. 2).
Рис.2. Внешний вид анализатора пыли D-R 290. Блок измерений (слева), отражатель (справа).
Блок управления анализатора пыли D-R 290 предназначен для электропитания блока
измерений, управления работой прибора, индикации результатов измерений и осуществления
операций ввода/вывода. Назначение блока измерений, отражателя и блока обдува аналогично
модели D-R 220.
Принцип действия анализаторов пыли D-R 300-40 - оптический и основан на
регистрации рассеянного на частицах пыли видимого излучения. В качестве источника
излучения в анализаторах пыли D-R 300-40 применяется галогеновая лампа. Свет, рассеянный
на частицах пыли, регистрируется фотоприемником, расположенным под углом к источнику. В
результате получают интегральную интенсивность рассеянного света, значение которой
пропорционально массовой концентрации пыли.
Результаты измерений представлены в единицах массовой концентрации пыли (мг/м
3
).
Анализаторы пыли D-R 300-40 состоят из трех блоков: блока измерений, блока обдува и
блока управления (рис. 3).

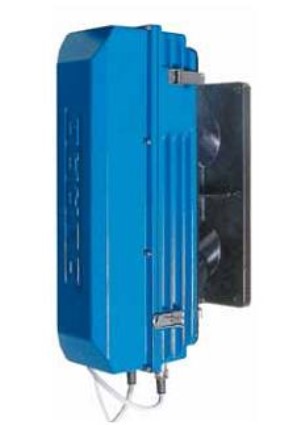

Рис.3. Внешний вид анализатора пыли D-R 300-40. Блок измерений.
Лист № 3
Всего листов 6
Назначение блока измерений, блока обдува и блока управления аналогично моделям D-R
220 и D-R 290.
Принцип действия анализаторов пыли D-R 800 аналогичен модели D-R 300-40. Отличие
заключается в используемом источнике излучения и отличном угле регистрации рассеянного
излучения. В качестве источника излучения в анализаторах пыли D-R 800 применяется
лазерный диод с длинной волны 650 нм.
Результаты измерений представлены в единицах массовой концентрации пыли (мг/м
3
).
Анализаторы пыли D-R 800 состоят из двух блоков: блока измерений и блока обдува
(рис. 4). Длина зонда блока измерений может составлять 400 или 800 мм в зависимости от
диаметра газохода.

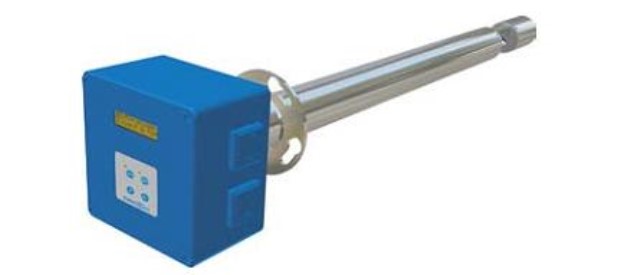

Рис.4. Внешний вид анализатора пыли D-R 800. Блок измерений.
Блок измерений модели D-R 800 предназначен как для создания и регистрации светового
потока, так и для управления работой прибора, индикации результатов измерений и
осуществления операции ввода/вывода.

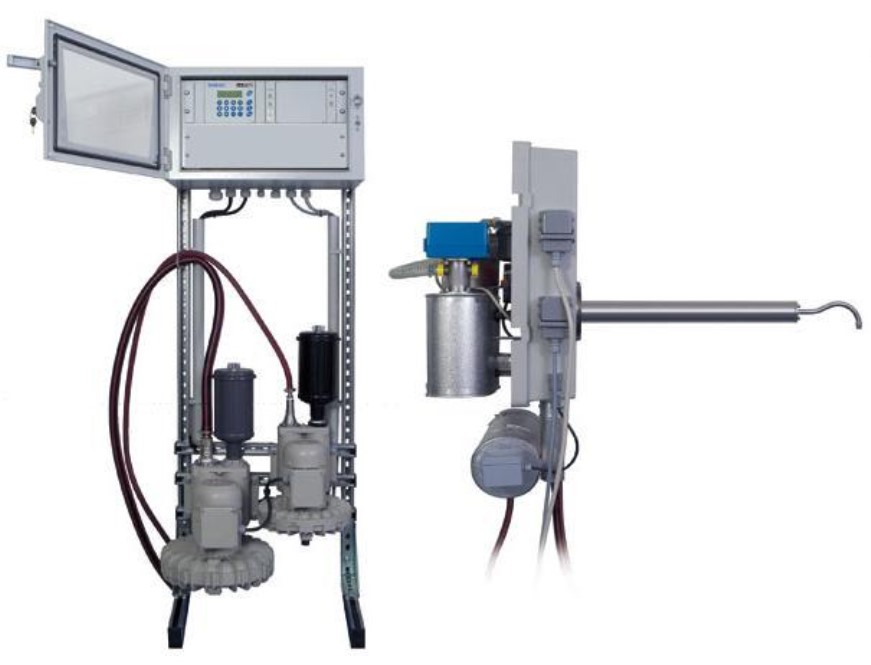

Рис.5. Внешний вид анализатора пыли D-R 820F. Блок управления и блок обдува (слева),
блок измерений (справа).
Лист № 4
Всего листов 6
Принцип действия анализаторов пыли D-R 820F аналогичен модели D-R 800.
Отличительной особенностью модели D-R 820F является наличие системы предварительного
отбора пробы из газопылевого потока и системы подготовки пробы для проведения измерений.
Присутствие таких систем позволяет проводить измерения массовой концентрации взвешенных
частиц во влажных газопылевых потоках.
Результаты измерений представлены в единицах массовой концентрации пыли (мг/м
3
).
Конструктивно прибор состоит из трех блоков: блока измерений, блока обдува и блока
управления (рис. 5).
Назначение блока измерений, блока обдува и блока управления аналогично моделям D-R
220 и D-R 290.
Программное обеспечение
Приборыфункционируютподуправлениемвстроенногоспециализированного
программного обеспечения, которое является неотъемлемой частью приборов. Программное
обеспечение осуществляет все расчеты, связанные с обработкой сигналов первичных
преобразователей, выполняет задачи самотестирования и осуществляет диалог с внешними
устройствами.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных
изменений, соответствует уровню «С» по МИ 3286-2010.
Автономное ПО дублирует функции органов управления и индикации, расположенные
на корпусе и предоставляет более удобный интерфейс общения пользователя с прибором,
наглядное графического и табличное представления результатов измерений, простой и быстрый
ввод данных с помощью клавиатуры, возможность сохранения результатов измерений в
отдельных файлах в памяти компьютера.
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1.
Номер версии
(идентификацион-
ный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Measuring head
Measuring head
Measuring head
Measuring head
Measuring head
DR290
DR800
DR820F
DR30040
DR220
Встроенное ПО
4.37 - -
1.77 - -
1.15h - -
3.5 - -
1.00 - -
Влияниевстроенногопрограммногообеспеченияучтенопринормировании
метрологических характеристик.
Метрологические и технические характеристики
Основные метрологические характеристики анализаторов пыли приведены в таблице 2.
Модель
от минус 20 до + 50
115 / 230 В, 50 / 60 Гц
Габаритные размеры блока
измерений
Д
´
Ш
´
В, мм
331x150x
160
370 x 190 x
400
570 x 310 x
200
1050 x 600
x 1500
нет
260 x 190 x
220
160 x 180 x
140
нет
400 x 600 x
410
Диаметр газохода
0,7 – 10 м /
10- 15 м*
от 0,3 до
4,0 м
от 0,3 до
8,0 м
от 0,4 до
4,0 м
Диапазон температур
газопылевого потока
от минус 50 до +20 гПа
Относительная влажность
газопылевого потока
не более 95%, без конденсации
10
Лист № 5
Всего листов 6
Таблица 2
Характеристика
D-R 220D-R 290
D-R 300-40D-R 800D-R 820F
Диапазон измерений
массовой концентрации50 – 2000*20 – 2000*0,5 – 200*1 – 200*
пыли, мг/м
3
Пределы допускаемой
относительной погрешности,±25±25±20±20±25
%
Условия эксплуатации,
диапазон температуры
окружающей среды,
°
С
Электрическое питание от
сети переменного тока
60 x 160 x
600 или
60 x 160 x
1000 мм
Габаритные размеры блока
управления
Д
´
Ш
´
В, мм
Габаритные размеры блока
обдува
Масса блока измерений, кг
Масса отражателя, кг
Масса блока обдува, кг
210x300x
380
2,7
1,6
13
480 x 450 x
320
18
нет
12
380 x 300 x
210
7
нет
13
600 x 800 x
400
45
нет
40
480 x 450 x
320
10
7
12
1 - 2,3 м / 1
- 8 м* / 1 -
12 м* / 1 -
18 м*
от минус
20°C до
250°C /
400°C** /
600°C**
от минус
25°C до
250°C /
400°C** /
600°C**
от минус
25°C доот минус 25°C до 220°C
320°C
Относительное давление
газопылевого потока
от минус 50
до +10 гПа
от минус 50
до +10 гПа
от минус 30
до +2 гПа
100 %,
макс. 30
г/м
3
H
2
O
4000
Средняя наработка на отказ, ч
Средний срок службы
прибора, лет
* метрологические характеристики установлены для тестового аэрозоля
** опционально
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель прибора и титульный лист
Руководства по эксплуатации методом компьютерной графики.
Лист № 6
Всего листов 6
Комплектность средства измерений
Комплектность поставки (стандартная) анализаторов пыли D-R приведена в таблице 2.
Таблица 2.
№ п/пНаименование
1. Анализатор пыли D-R
Количество
1 шт.
2. Методика поверки № МП 242-1568-2013 1 экз.
3. Руководство по эксплуатации 1 экз.
Поверка
осуществляется по документу МП 242-1568-2013 «Анализаторы пыли D-R моделей D-R 220, D-R
290, D-R 300-40, D-R 800 и D-R 820F. Методика поверки», утвержденному ГЦИ СИ ФГУП
«ВНИИМ им. Д.И.Менделеева» «18» июня 2013 г.
Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в
аэродисперсных средах в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная
поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и
порошкообразных материалов»; относительная погрешность не более ± 10 %.
Сведения о методиках (методах) измерений
Метод измерений описан в руководстве по эксплуатации приборов.
Нормативные и технические документы, устанавливающие требования к
анализаторам
пыли D-R моделей D-R 220, D-R 290, D-R 300-40, D-R 800 и D-R 820F
1. ГОСТР8.606-2004«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей,
взвесей и порошкообразных материалов»;
2. РД52.04.59-85«Охранаприроды.Атмосфера.Требованиякточностиконтроля
промышленных выбросов»;
3. Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление деятельности в области охраны окружающей среды;
- выполнение работ по обеспечению безопасных условий и охраны труда.
Изготовитель
фирма «DURAG GmbH», Германия,
Адрес: Kollaustr. 105 ▪ 22453 Hamburg, тел./факс: +49 40 55 42 18 – 0/ +49 40 58 41 54, E-Mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел: (812) 251-76-01, факс: (812) 713-01-
14, e-mail:
,
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.
«____» __________________ 2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32677-06 | ЯМР-анализаторы | Спин Трэк | ООО "Резонансные системы", г.Йошкар-Ола | 1 год | Перейти |
| 39172-08 | Виброметры, анализаторы спектра | АЛГОРИТМ-02 | Фирма "SVANTEK Sp.z o.o.", Польша | 1 год | Перейти |
| 56587-14 | Анализаторы рентгеновские флуоресцентные волнодисперсионные | Спектроскан CLSW | ООО "НПО "Спектрон", г.С.-Петербург | 1 год | Перейти |
| 28228-10 | Анализаторы точек росы интерференционные | КОНГ-Прима-10 | ООО "НПФ "Вымпел", г.Саратов | 1 год | Перейти |
| 21461-01 | Экспресс-анализаторы рефрактометрические | МК \"Луч | МК "Луч", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
