Номер госреестра:
56339-14
Наименование СИ:
Уровнемеры
Обозначение типа:
LLT-RS
Производитель:
ООО "РивалКом", г.Набережные Челны
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.01.2019
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53940/1
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры LLT-RS
Назначение средства измерений
Уровнемеры LLT-RS предназначены для контактного измерения уровня, раздела фаз
двух жидкостей.
б)
чувствительным элементом,
Описание средства измерений
Принцип работы уровнемеров LLT-RS основан на взаимодействии резистивно-
герконовой цепи с постоянным магнитом в поплавке, движущемся вдоль волновода
(чувствительногоэлемента(ЧЭ)).Замыканиеконтактовгерконаприводитк
пропорциональному изменению общего сопротивления измерительной цепи. На выходе
уровнемера получается потенциометрический сигнал.
Уровнемеры LLT-RS состоят из следующих функциональных блоков:
-
волновода;
-
поплавка;
-
вторичного преобразователя (конвертора), выполняющего функцию аналого-
цифрового преобразования уровня и обеспечивающего работу уровнемера по различным
протоколам связи (опционально).
Измеренные данные передаются в систему верхнего уровня по токовому сигналу
4 ÷ 20 мА + HART или по протоколам Profibus PA/DP, Foundation Fieldbus, в зависимости от
используемого вторичного преобразователя.
Уровнемеры LLT-RS имеют следующие исполнения:
-
с жёстким чувствительным элементом (ЧЭ);
-
с гибким чувствительным элементом.
а)

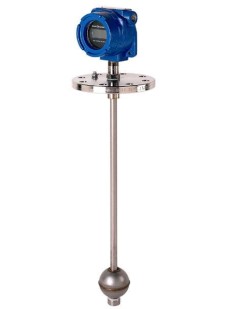

Рисунок 1 − Общий вид уровнемеров LLT-RS: а) с жёстким
б) с гибким чувствительным элементом
Пломбировка уровнемеров LLT-RS не предусмотрена
Программное обеспечение
Внутреннее ПО реализует функции аналого-цифрового преобразования уровня, а также
вывод данных через цифровой интерфейс. ПО неизменяемое.
Лист № 2
Всего листов 3
Уровень защиты ПО уровнемеров LLT-RS от непреднамеренных и преднамеренных
изменений «А» по МИ 3286-2010.
Наименование
ПО
Идентификационное
наименование ПО
Номер
версии
ПО
Цифровой
идентификатор
ПО
(контрольная
сумма)
Алгоритм
вычисления
цифрового
идентификатора
ПО
Внутреннее ПО
RV-PRS/XX. 6.07
6.07.1007
0хB017
CRC16
Таблица 1 – Идентификационные данные программного обеспечения
Метрологические и технические характеристики
Наименование параметра
Верхняя зона нечувствительности, мм
20
Давление измеряемой среды, МПа, не более
40
Температура измеряемой среды, °С
от минус 196 до плюс 200
Габаритные размеры электронного блока, не более, мм
120×150×150
Масса уровнемера, кг, не более
50
Таблица 2– Метрологические и технические характеристики
Значение
с жёстким ЧЭс гибким ЧЭ
Диапазон измерений уровня, мм20 – 600020 – 10000
Пределы допускаемой абсолютной погрешности
измерений уровня, мм
±5 ±10 ±15 ±20 ±5 ±10 ±15 ±20
от минус 60 до плюс 85
до 95
от 61,3 до 106,7
зависят от заказа и устанавливаются при
Условия эксплуатации:
-
температура окружающей среды, °С;
-
относительная влажность при 35 °С, %;
-
атмосферное давление, кПа
П р и м е ч а н и е– Пределы погрешности
изготовлении.
Знак утверждения типа
наносят на шильдик уровнемеров LLT-RS методом фотохимического травления или лазерной
гравировкой и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3
Наименование
Количество
Уровнемер LLT-RS
1
Руководство по эксплуатации1
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Поверка
осуществляется по документу РТ-МП-4593-449-2017 «ГСИ. Уровнемеры LLT-RS, LLT-MS.
Методика поверки», утвержденному ФБУ «Ростест-Москва» 11 августа 2017 г.
Основные средства поверки:
-
установка для поверки уровнемеров, ПГ ±1 мм;
-
рулетка измерительная металлическая Р50Н2К ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Нормативные и технические документы, устанавливающие требования к уровнемерам
LLT-RS
ТУ 4214-002-93067824-2013 «Уровнемеры LLT. Технические условия»
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня
жидкости»
Изготовитель
ООО «РивалКом», г. Набережные Челны, Республика Татарстан
Адрес:423822,Россия,Татарстан,г.НабережныеЧелны,пос.Орловка,
ул. Ивана Утробина, д. 1/1
Тел./факс: +7 (8552) 32-72-72, +7 (8552) 32-81-81
Web-сайт:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в
г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Тел.: +7 (495) 544 00 00
Е-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
