Комплексы измерительно-вычислительные дорожной лаборатории МАДИ, ГРСИ 56331-14
Номер госреестра:
56331-14
Наименование СИ:
Комплексы измерительно-вычислительные дорожной лаборатории
Обозначение типа:
МАДИ
Производитель:
ФГБОУ ВПО "Московский автомобильно-дорожный государственный технический университет (МАДИ)", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.01.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53931
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные дорожной лаборатории «МАДИ»
Назначение средства измерений
Комплексы измерительно-вычислительные дорожной лаборатории «МАДИ» предна-
значены для измерения геометрических транспортно-эксплуатационных показателей авто-
мобильных дорог основного типа и мониторинга технико-эксплуатационного состояния объ-
ектов.
Описание средства измерений
Комплексы измерительно-вычислительные дорожной лаборатории «МАДИ» - мно-
гоканальные измерительно–вычислительные комплексы, которые состоят из нескольких из-
мерительных систем, объединённых между собой, и установленных на базе автотранспорт-
ного средства.
В состав комплексов измерительно-вычислительных дорожной лаборатории «МА-
ДИ» входят следующие системы:
- система замера продольной ровности дорожного покрытия (1D);
- система фиксации дефектов и элементов горизонтальной дорожной разметки на
проезжей части дорожного объекта (2D-Front);
- система замера поперечной ровности дорожного покрытия (3D).
Система замера продольной ровности дорожного покрытия (1D) даёт возможность с
помощью профилометра построить микропрофиль неровностей дорожного покрытия в про-
дольном направлении. В состав профилометра входят 2 лазерных датчика измерения рас-
стояния и 2 датчика ускорения, установленные с левой и правой стороны базового автомоби-
ля. Принцип измерений продольной ровности базируется на следующем: лазерные датчики
измерения расстояния с высокой частотой измеряют расстояние до дорожного покрытия, а
датчики ускорения определяют величину перемещения кузова автотранспортного средства в
вертикальном направлении, которая учитывается при построении микропрофиля.
Система фиксации дефектов и элементов горизонтальной дорожной разметки на
проезжей части дорожного объекта проезжей части (2D-Front) позволяет в полосе шириной
12м, по направлению движения, определить линейные размеры дефектов (трещины, ремонт-
ные карты, выбоины и др.) дорожного покрытия и элементы горизонтальной дорожной раз-
метки, с определением их линейных и площадных параметров. В основе системы фиксации
дефектов дорожного покрытия и элементов горизонтальной дорожной разметки на проезжей
части дорожного объекта, лежит метод лазерного сканирования с использованием линейной
камеры с ПЗС линейкой, обеспечивающей фиксирование элемента на поверхности дорожно-
го покрытия и вычисление его линейных размеров.
Система замера поперечной ровности дорожного покрытия (3D), строит микропро-
филь дорожного покрытия в поперечном направлении на ширину до 12 м. Принцип работы
основан на фиксации видеокамерой искривления следа лазерного луча, проектируемого на
проезжую часть перед комплексами измерительно-вычислительными дорожной лаборатории
«МАДИ» перпендикулярно направлению движения.
Управление комплексами измерительно-вычислительными дорожной лаборатории
«МАДИ» осуществляется из кабины автотранспортного средства, где на панели перед сиде-
нием оператора установлены органы управления.
Лист № 2
Всего листов 4

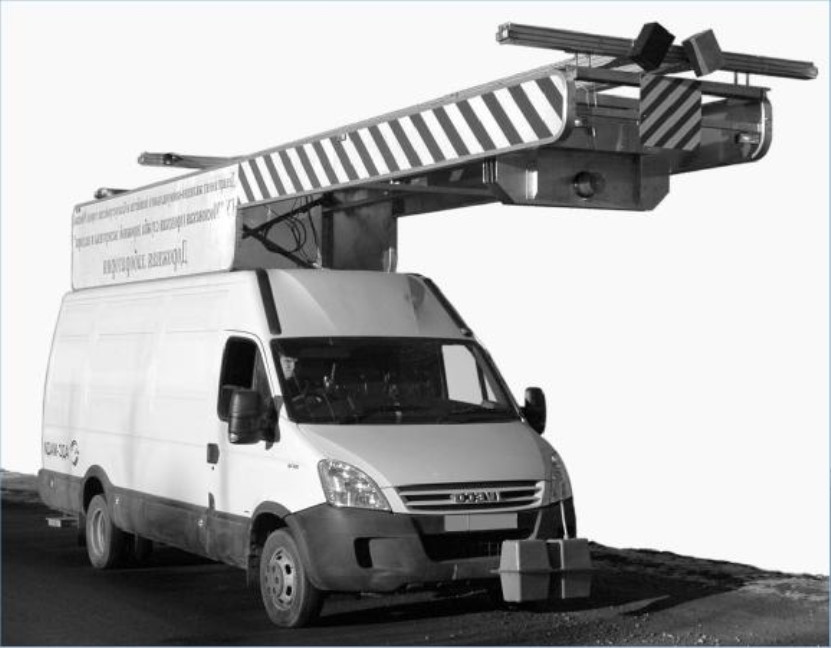

Рис. 1. Фотография общего вида комплексов измерительно-вычислительных дорожной лабо-
ратории «МАДИ».
Для предотвращения несанкционированного доступа к внутренним частям произво-
дится пломбирование блоков управления всех измерительных систем входящих в состав
(Рис. 2).
Рис. 2. Пломбирование блоков управления
Программное обеспечение
Комплексы измерительно-вычислительные дорожной лаборатории «МАДИ» осна-
щены встроенным программным обеспечением «Программно-аппаратный комплекс диагно-
стики транспортно-эксплуатационного состояния автомобильных дорог» (далее – ПО). ПО
предназначено для обеспечения взаимодействия всех систем, входящих в состав лаборато-
рий, а также поддержки работы всех компьютеров во внутренней локальной сети, для сохра-
нения и экспорта измеренных величин, для импорта исходных данных. Разработчиком и
правообладателем программного обеспечения является ГОУ ВПО «МАДГТУ (МАДИ)».
Лист № 3
Всего листов 4
Идентификационные данные программного обеспечения приведены в таблице:
Наименованиепро- Идентификаци-Номер версии ЦифровойАлгоритм
граммного обеспеченияонное наимено- (идентифика-идентификатор вычисления
ваниепро- ционныйно- программногоцифрового
граммного мер) про- обеспеченияидентифика-
обеспеченияграммного (контрольнаяторапро-
обеспечения,суммаиспол- граммного
не ниженяемого кода)обеспечения
«Программно-10115233557С324CRC32
аппаратный комплекс
диагностики транспорт-
но-эксплуатационного
состояния автомобиль-
ных дорог»
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
Наименование характеристики
Значение
±100
±1,5
(0 – 12)
±10
±150
±2
220
Диапазон измерения продольной ровности, мм, не менее:
Предел допускаемой абсолютной погрешности измерения продольной ров-
ности, мм, не более:
Диапазон определения размеров дефектов и элементов горизонтальной
дорожной разметки на проезжей части дорожного объекта, м, не менее:
Предел допускаемой абсолютной погрешности определения размеров де-
фектов и элементов горизонтальной дорожной разметки на проезжей части
дорожного объекта, в плане, мм, не более:
Диапазон измерения поперечной ровности, мм, не менее:
Предел допускаемой абсолютной погрешности измерения поперечной ров-
ности, мм, не более:
Напряжение питания: - от штатной дизельной электростанции, В:
- от бортовой сети, В:
Частота, Гц:
Потребляемая мощность, кВт
Температура эксплуатации, ºС:
Габаритные размеры с автомобилем, Д х Ш х В, м, не более:
Масса с автомобилем, кг, не более
Средний срок службы, не менее, лет:
Средняя наработка на отказ, не менее, км:
+
10%
-15%
12
50±1
5,5
0 - + 40
9,6 х 2,5 х 3,85
3500
2
15000
Знак утверждения типа
наносится печатным способом на титульный лист эксплуатационной документации и на-
клейкой на корпус лабораторий дорожных «МАДИ».
Количество, ед.
1
Комплектность средства измерений
Наименование
Комплекс измерительно-вычислительный дорожной лаборатории
«МАДИ» в комплекте
Руководство по эксплуатации
Методика поверки
1
1
Лист № 4
Всего листов 4
Поверка
осуществляется по МП АПМ 37-13 «Комплексы измерительно-вычислительные дорожной
лаборатории «МАДИ». Методика поверки», разработанной и утверждённой ГЦИ СИ ООО
«Автопрогресс-М» в декабре 2013 года.
Перечень основного оборудования необходимого для поверки:
Нивелир типа Н-05 ГОСТ 10528-90;
Теодолит типа Т2 ГОСТ 10529-86;
Рулетка измерительная ГОСТ 7502-98.
Сведения о методиках (методах) измерений
Методикаизмеренийприведенавдокументе:
«
Комплексыизмерительно-
вычислительные дорожной лаборатории «МАДИ». Инструкция по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам
измерительно-вычислительным дорожной лаборатории «МАДИ»
1. ГОСТ Р 52399-2005 «Геометрические элементы автомобильных дорог».
2. ГОСТ Р 52577-2006 «Дороги автомобильные общего пользования. Методы опре-
деления параметров геометрических элементов автомобильных дорог».
3. СТО ТУ 4822-001-02066517-2007 «Комплексы измерительно-вычислительные до-
рожной лаборатории «МАДИ». Технические условия».
Рекомендации по области применения в trial государственного регулирования обес-
печения единства измерений
- для применения вне сферы государственного регулирования обеспечения единства
измерений.
Изготовитель
федеральное государственное бюджетное образовательное учреждение высшего
профессионального образования «Московский автомобильно-дорожный государст-
венный технический университет (МАДИ)», Россия
125319, г. Москва, Ленинградский пр-т, д.64
Тел: +7 (499) 155-0371, Факс: +7 (499) 151-8965
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, Факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации ГЦИ СИ ООО «Автопрогресс-М» по проведению испытаний
средств измерений в целях утверждения типа № 30070-07 от 26.04.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В. Булыгин
М.п.«» ______________ 2014 г.
