Меры длины концевые плоскопараллельные 901, ГРСИ 56330-14
Номер госреестра:
56330-14
Наименование СИ:
Меры длины концевые плоскопараллельные
Обозначение типа:
901
Производитель:
Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.09.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53930
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры длины концевые плоскопараллельные серии 901
Назначение средства измерений
Меры длины концевые плоскопараллельные серии 901 (далее по тексту –
концевые меры длины) предназначены для использования в качестве эталонов
сравнения и рабочих эталонов в области линейных измерений, для поверки и
градуировки измерительного инструмента и приборов, для настройки приборов для
линейных измерений всех типов.
Описание средства измерений
Концевыемерыдлинывыпускаютсяподторговоймаркой«Links»
производства фирмы Harbin Measuring & Cutting Tool Group Co., Ltd, КНР.

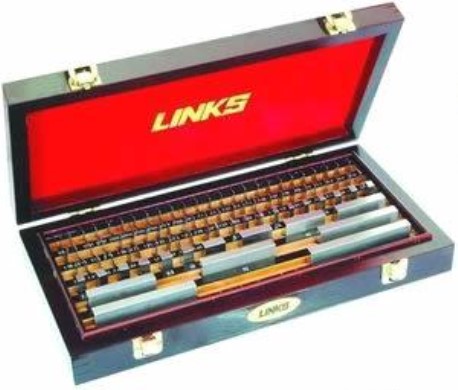

Рисунок 1 – Общий вид набора мер длины концевых плоскопараллельных серии 901
Товарный знакили, илинаносится на паспорт концевых мер
длины типографским методом, на концевые меры длины с номинальной длиной от 7
мм и на крышку деревянного ящика краской или методом лазерной маркировки.
Концевые меры длины изготавливаются из стали, которая имеет высокую
износостойкость и обеспечивает хорошую притираемость к стеклянным пластинам и
друг к другу.
Концевые меры длины имеют форму прямоугольного параллелепипеда с двумя
плоскими взаимно параллельными измерительными поверхностями.
Концевые меры длины выпускаются наборами. Наборы концевых мер длины
различаются между собой количеством и номинальными размерами мер.
Концевые меры длины используются по отдельности или в блоках путем
притирки нескольких мер вместе.
Концевые меры длины выпускаются 5-ти классов точности: К, 0, 1, 2 и 3.
Лист № 2
Всего листов 6
83
К, 0, 1, 2, 3
38
К; 0; 1, 2
112
К, 0, 1, 2; 3
10
К,0, 1, 2
12
0, 1, 2
43
К,0; 1, 2
74
К, 0, 1, 2
11
К,0; 1, 2
Метрологические и технические характеристики
Таблица 1. Наборы мер длины концевых плоскопараллельных серии 901
Число мер
в наборе
Класс
точности
11
11
11
11
К, 0, 1
К, 0, 1
К, 0, 1
К, 0, 1
20
Градация мер
в наборе, мм
-0,01
0,1
0,5
0,5
10
-
0,01
0,1
1
10
-
0,01
0,1
0,5
0,5
10
0,001
0,001
0,001
0,001
-25
50
100
-100
0,01
0,01
0,1
-
0,01
0,1
-0,5
-10
Номинальные значенияЧисло
длины мер, мм мер
1,0051
от 1,0 до 1,5 вкл. 51
от 1,6 до 2,0 вкл.5
0,51
от 2,5 до 10,0 вкл. 16
от 20 до 100 вкл. 9
1,005 1
от 1,0 до 1,1 вкл. 11
от 1,2 до 2,0 вкл. 9
от 3,0 до 10,0 вкл. 8
от 20 до 100 вкл. 9
1,005 1
от 1,0 до 1,5 вкл. 51
от 1,6 до 2,0 вкл. 5
0,51
от 2,5 до 25,0 вкл. 46
от 30 до 100 вкл. 8
от 2,00 до 2,01 вкл. 11
от 1,99 до 2,00 вкл. 11
от 1,00 до 1,01 вкл. 11
от 0,99 до 1,00 вкл. 11
50 (защитные) 2
от 125 до 200 вкл. 4
от 250 до 300 вкл. 2
от 400 до 500 вкл. 2
50 (защитные) 2
от 100 до 1000 вкл. 10
от 0,10 до 0,29 вкл. 20
от 0,3 до 0,7 вкл. 41
от 0,8 до 0,9 вкл. 2
1,005 1
от 0,9 до 1,5 вкл. 61
от 1,6 до 2,0 вкл. 5
0,51
от 2,5 до 5,0 вкл.6
51
от 10 до 100 вкл. 10
Лист № 3
Всего листов 6
38
К,0; 1, 2
29
К,0, 1, 2
23
-
23
К,0, 1, 2
20
-
20
К, 0, 1, 2, 3
7
-
7
К, 1, 2, 3
13
-
13
К, 1, 2, 3
25
-
25
0, 1, 2, 3
15
-
15
К, 0, 1, 2, 3
8
-
8
К, 0, 1, 2, 3
9
-
9
К, 0, 1, 2, 3
Продолжение таблицы 1
Число мер
в наборе
Класс
точности
19
19
2
2
Градация мер
в наборе, мм
0,5
10
0,001
0,01
0,1
1
0,001
0,001
--
Число
мер
30
8
1
11
9
8
19
19
2
2
К,0,1, 2
К,0, 1, 2
К,0,1, 2
К,0,1 2
Номинальные значения
длины мер, мм
от 10,5 до 25,0 вкл.
от 30 до 100 вкл.
1,005
от 1,0 до 1,1 вкл.
от 1,2 до 2,0 вкл.
от 3 до 10 вкл.
от 0,991 до 1,009 вкл.
от 1,991 до 2,009 вкл.
1 (защитные)
2 (защитные)
0,12; 0,14; 0,17; 0,20; 0,23;
0,26; 0,29; 0,34; 0,40; 0,43;
0,46; 0,57; 0,70; 0,90; 1,00;
1,16; 1,30; 1,44; 1,60; 1,70;
1,90; 2,00; 3,50
5,12; 10,24; 15,36; 21,50;
25,00; 30,12; 35,24; 40,36;
46,50; 50,00; 55,12; 60,24;
65,36; 71,50; 75,00; 80,12;
85,24; 90,36; 96,50; 100,00
21,2; 51,4; 71,5; 101,6; 126,8;
150,0; 175,0
1,00; 1,00; 1,05; 1,10; 2,00;
2,00; 21,20; 51,40; 71,50;
101,60; 126,80; 150,00;
175,00
1,00; 1,00; 1,04; 1,05; 1,06;
1,10; 1,11; 1,12; 1,13; 1,17;
1,18; 1,19; 2,00; 2,00; 21,20;
51,40; 71,50; 101,60; 126,80;
150,00; 175,00; 250,00;
400,00; 600,00; 1000,00
0,990; 0,992; 0,994; 0,995;
0,996; 0,998; 1,000; 1,002;
1,005; 1,010; 1,015; 1,020;
1,030; 1,040; 1,050
0,990; 0,995; 1,000; 1,005;
1,010; 1,020; 1,030; 1,050
1,00; 1,02; 1,04; 1,05; 1,06;
1,08; 1,10; 1,15; 1,20
Лист № 4
Всего листов 6
Таблица 2. Допускаемые отклонения длины концевых мер от номинальной при
температуре 20
0
С и отклонения от плоскопараллельности измерительных
поверхностей.
Допускаемые отклонения
длины от номинальногоот плоскопараллельности мкм,
значения ± мкм, для классов для классов точности
точности
Номинальные
значения длины
концевых мер, мм
до 10 вкл.
Св. 10 до 25 вкл.
Св. 25 до 50 вкл.
Св. 50 до 75 вкл.
К 0 1 2
0,20 0,12 0,20 0,45
0,30 0,14 0,30 0,60
0,40 0,20 0,40 0,80
0,50 0,25 0,50 1,00
3 К 0 1 2 3
1,00 0,05 0,10 0,16 0,30 0,50
1,20 0,05 0,10 0,16 0,30 0,50
1,60 0,06 0,10 0,18 0,35 0,55
2,00 0,06 0,12 0,18 0,35 0,55
Св. 75 до 100 вкл.0,600,300,601,202,500,070,120,200,400,60
Св. 100 до 150 вкл.0,80
Св. 150 до 200 вкл.1,00
Св. 200 до 250 вкл.1,20
Св. 250 до 300 вкл.1,40
Св. 300 до 400 вкл.1,80
Св. 400 до 500 вкл.2,20
Св. 500 до 600 вкл.2,60
Св. 600 до 700 вкл.3,00
Св. 700 до 800 вкл.3,40
Св. 800 до 900 вкл.3,80
Св. 900 до 1000 вкл. 4,20
0,400,801,60
0,501,002,00
0,601,202,40
0,701,402,80
0,901,803,60
1,102,204,40
1,302,605,00
1,503,006,00
1,703,406,50
1,903,807,50
2,004,208,00
3,00 0,08 0,14 0,20 0,40 0,65
4,00 0,09 0,16 0,25 0,45 0,70
5,00 0,10 0,16 0,25 0,45 0,75
6,00 0,10 0,18 0,25 0,50 0,80
7,00 0,12 0,20 0,30 0,50 0,90
9,00 0,14 0,25 0,35 0,60 1,00
11,00 0,16 0,25 0,40 0,70 1,10
12,00 0,18 0,30 0,45 0,70 1,20
14,00 0,20 0,30 0,50 0,80 1,30
15,00 0,20 0,35 0,50 0,90 1,40
17,00 0,25 0,35 0,60 1,00 1,50
Диапазон рабочих температур от +15 до +25 ºС.
Относительная влажность воздуха не более 80 %.
9
Таблица 3. Габаритные размеры концевых мер длины
Размеры поперечного сечения, мм
Номинальные значения длины
концевых мер, мм
длинаширина
от 0,5 до 10 вкл. 30
от 10 до 1000 вкл. 35
Притираемость концевых мер классов точности К и 0 к плоской нижней
стеклянной пластине всей измерительной поверхностью без интерференционных полос
и оттенков, наблюдаемых в белом свете. Для концевых мер классов точности 1 и 2
притираемость без интерференционных полос, допускаются оттенки в виде светлых
пятен, наблюдаемых в белом свете. Для концевых мер класса точности 3 притираемость
безинтерференционныхполос, допускаются оттенкив виде желтых пятен,
наблюдаемых в белом свете.
Параметр шероховатости R
z
измерительных поверхностей концевых мер
классов точности К и 0 не более 0,05 мкм, классов точности 1, 2 и 3 – не более 0,08 мкм.
Края измерительных поверхностей концевых мер закруглены до радиуса, не
превышающего 0,03 мкм, или имеют фаски не более 0,03 мкм.
Лист № 5
Всего листов 6
Таблица 4. Допускаемое отклонение от перпендикулярности нерабочих поверхностей
относительно измерительных поверхностей
Номинальные значения длины мер,
мм
от 10 до 25 вкл.
св. 25 до 60 вкл.
св. 60 до 150 вкл.
св. 150 до 400 вкл.
св. 400 до 1000 вкл.
Допускаемое отклонение от
перпендикулярности, мкм
70
90
100
140
180
Таблица 5. Изменение длины концевых мер в течение года вследствие
нестабильности материала
Классы точности мер
К и 0
1 и 2
3
Допускаемое изменение длины меры (l, мм)
в течение года, мкм
± (0,02 + 0,25∙10
-6
∙l)
± (0,05 + 0,5∙10
-6
∙l)
± (0,05 + 1,0∙10
-6
∙l)
Требования к стабильности концевых мер во времени обеспечиваются
изготовителем при условии, что концевые меры не подвергаются резким
температурным воздействиям, вибрациям и ударам, а также влияниям магнитных
полей.
Знак утверждения типа
Знак утверждения типа наносится на футляр концевых мер длины методом
наклейки и в правом верхнем углу титульного листа паспорта типографским методом.
Комплектность средства измерений
Таблица 6. Комплектность средств измерений
Наименование
набор концевых мер длины
деревянный ящик
паспорт
Количество
1 шт.
1 шт.
1 экз.
Поверка
осуществляется в соответствии с
МИ1604-87Методическиеуказания«ГСИ.Мерыдлиныконцевые
плоскопараллельные. Общие требования к методике поверки»;
для концевых мер длины классов точности 1, 2, 3 длиной до 100 мм:
МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4-
го разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки»;
для концевых мер длины классов точности 1, 2, 3 длиной свыше 100 до 1000 мм:
МИ 2186-92 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4-
го разрядов и рабочие классов точности 1-5 длиной свыше 100 до 1000 мм. Методика
поверки»;
для концевых мер длины классов точности К и 0 длиной до 1000 мм:
ГОСТ 8.367-79 «ГСИ. Меры длины концевые плоскопараллельные образцовые 1-
2-го разрядов и рабочие классов точности 00 и 0 длиной до 1000 мм. Методы и
средства поверки».
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
Методизмеренийизложенвразделе«Порядокработыитехническое
обслуживание» паспортов мер длины концевых плоскопараллельных серии 901.
Нормативные и технические документы, устанавливающие требования к мерам
длины концевым плоскопараллельным серии 901
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств
измерений длины в диапазоне 1∙10
-9
…50 м и длин волн в диапазоне 0,2 … 50 мкм».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным.
Изготовитель
Фирма Harbin Measuring & Cutting Tool Group Co., Ltd, КНР.
Адрес: 1500040, 44, Heping Road Harbin China.
Ph: 86-0451-86792688
Заявитель
ООО «Линкс-Раша»
Юридический адрес: 610020 г. Киров, ул. Карла Маркса, д. 18 оф.336
Фактический адрес: 610035 г. Киров, ул. Тургенева, д. 4
Телефон: 8-8332-21-68-88, тел./факс: 8-8332-21-66-88
Е-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»___________ 2014 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 11294-88 | Измерители длины колонны | ИДК-1 | АОЭЗ НПО "Бурение", Узбекистан, г.Андижан | Нет данных | Перейти |
| 21163-01 | Меры длины концевые плоскопараллельные | Нет данных | ЗАО "Кировский завод "Красный инструментальщик", г.Киров | 1 год | Перейти |
| 34564-13 | Меры для поверки измерителей дыхательного объема (модели легких пневматические электронные) | МЛП-1Э, МЛП-2Э | ЗАО "ИНСОВТ", г.С.-Петербург | 1 год | Перейти |
| 12758-91 | Меры электрического сопротивления однозначные | МС 3006 | Завод "ЗИП", г.Краснодар | 1 год | Перейти |
| 46133-10 | Системы измерительные толщины проката лазерные с лазерным измерителем длины | MSO | Фирма "IMS Messsysteme GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
