Номер госреестра:
56277-14
Наименование СИ:
Расходомеры газа
Обозначение типа:
Метка
Производитель:
ООО "Современное лабораторное оборудование", г.Новосибирск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.01.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53871
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры газа Метка
Назначение средства измерений
Расходомеры газа Метка (в дальнейшем — расходомеры), предназначены для измере-
ния объемных расходов азота, воздуха, инертных и химически неактивных газов.
Описание средства измерений
Расходомер обеспечивает измерение объемного расхода газов и газовых смесей, путем
ввода в поток газа или газовой смеси метки потока с дальнейшим измерением времени прохож-
дения метки между двумя контрольными точками.
Расходомер состоит из двух основных частей – газовой системы и системы управления.
Расходомер конструктивно выполнен в виде единого блока.
В состав газовой системы расходомера входит:
- датчики входного и выходного давления;
- электромагнитные клапаны;
- детекторы теплопроводности;
- трубки;
- измерительные петли.
В состав системы управления расходомера входит:
- аналого-цифровой преобразователь;
- интерфейсный USB-преобразователь;
- программное обеспечение «Метка», устанавливаемое на ПК;
- кабель питания с заземлением;
- кабель интерфейсный USB.
Работа расходомера осуществляется в автоматическом режиме (управление от персо-
нального компьютера). Обмен информацией с компьютером осуществляется по интерфейсу
USB.
Расходомер представляет собой стационарный прибор в обыкновенном исполнении по
ГОСТ Р 52931-2008.
Внешний вид расходомера представлен на рис 1.

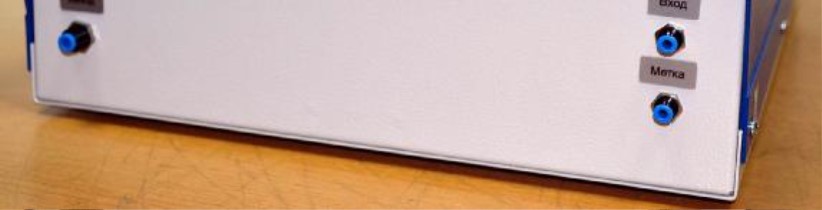

Рис 1. Внешний вид расходомера Метка
ное наименование
программного
обеспечения
тификатор про-
цифрового
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение, используемое для работы с расходомером Метка, является
автономным.
Автономное программное обеспечение «Метка» для персонального компьютера под
управлением ОС семейства Windows ® предназначено для задания режимов работы расходоме-
ра Метка, осуществляет сбор заданных параметров, обработку и отображение измеренных дан-
ных на экране компьютера, а так же передачу заданных параметров по защищенному интер-
фейсу связи USB. Программное обеспечение является полностью метрологически значимым.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Цифровой иден-Алгоритм
Наименование про-
Идентификацион-
Номер версииграммного обес-
вычисления
граммного обеспе-программногопечения (кон-идентифика-
чения обеспечения трольная сумма тора про-
исполняемогограммного
кода) обеспечения
3F39F8C39404F8
«Метка»Metka.exe2.1.3 и вышеE43A81480FBE7MD5
3BEEF
Влияние программного обеспечения установки учтено при нормировании метрологи-
ческих характеристик.
Уровень защиты программного обеспечения от преднамеренных или непреднамерен-
ных изменений соответствует уровню «С» согласно МИ 3286-2010.
±1,0
Метрологические и технические характеристики
Рабочие газы и смеси: инертные газы - азот (N
2
), воздух, аргон (Ar), гелий (He), а также
оксид углерода (СО), диоксид углерода (CO
2
), кислород (O
2
), углеводороды (C
1
-C
4
) и другие
химически неактивные газы и смеси с давлением насыщенных паров не менее 1,0 МПа (10,0
кгс/см
2
)при температуре 20 °С.
Количество каналов измерения расхода, диапазоны измерения расхода по каналам, пре-
делы допускаемой относительной погрешности расходомеров при измерении расхода приведе-
ны в таблице 2.
Таблица 2
Номер Диапазон измерения объ-
канала емных расходов, см
3
/мин
Пределы допускаемой относительной погреш-
ности при измерении объемного расхода, %
1от 5 до 100
2 от 50,0 до 1000
3 от 100 до 2500
Габаритные размеры, мм, не более: длина – 350, ширина – 300, высота - 120.
Масса не более 8 кг.
Средний срок службы 8 лет.
Средняя наработка на отказ 5000 ч.
Питание от сети переменного тока напряжением (220
+ 22
-33
) В, частотой (50
±
1) Гц.
Полная потребляемая мощность не более 50 В·А.
Условия эксплуатации:
- диапазон температуры окружающего воздуха от 15 до 30 ºС;
- диапазон атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
- относительная влажность окружающей среды не более 98 % при температуре 25
0
С.
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится на этикетку, приклеенную на корпус расходомера
липкой аппликацией по ТУ 29.01-46-81 и на эксплуатационную документацию.
1 шт.
Комплектность средства измерений
Комплект поставки расходомера приведен в таблице 3.
Таблица 3
Обозначение
СЛ.020.01.001
СЛ.020.01.001 РЭ
МП-242-1640-2013
Количество
1 шт.
1 экз.
1 экз
Наименование и условное обозначение
Расходомер Метка в упаковке
Руководство по эксплуатации
Методика поверки
Программное обеспечение для работы под управ-
лением IBM-совместимой ПЭВМ (для операци-
онной системы MS Windows XP, Vista, 7) с кабе-
лем связи
Поверка
осуществляется по документу МП-242-1640-2013 "Расходомеры Метка. Методика по-
верки", утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30 сентября 2013 г.
Основные средства поверки: калибратор расхода газа Cal=Trak SL-800 номер по Госу-
дарственному реестру № 37946-08, имеющий предел допускаемой относительной погрешности
измерений ± 0,2 %.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Расходомеры газа Метка. Руководство по
эксплуатации. СЛ.020.01.001 РЭ».
Нормативные и технические документы, устанавливающие требования к расходомерам
газа Метка
1 ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расходов газа.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
3 СЛ.020.01.001 ТУ Расходомеры газа Метка. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
оказание услуг по обеспечению единства измерений.
Изготовитель
ООО «Современное лабораторное оборудование»
Адрес: 630128, г. Новосибирск, ул. Кутателадзе, 4а, тел: (383) 299-54-82, факс (383)
332-10-55
Лист № 4
Всего листов 4
Испытательный центр
ГЦИ СИ ФГУП «Trial им. Д.И.Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812)
713-01-14 e-mail:
,
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому регулированию
и метрологии__________________Ф.В. Булыгин
М.п.«_____»__________2014 г.
