Дозаторы VITLAB® мод. genius, simplex, simplex fix, ТА, piccolo, ГРСИ 56257-14
Номер госреестра:
56257-14
Наименование СИ:
Дозаторы
Обозначение типа:
VITLAB® мод. genius, simplex, simplex fix, ТА, piccolo
Производитель:
Фирма "VITLAB GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.01.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53849
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы VITLAB
®
модификаций genius, simplex, simplex fix, ТА, piccolo
Назначение средства измерений
Дозаторы VITLAB
®
модификаций genius, simplex, simplex fix, ТА, piccolo (далее- до-
заторы) фирмы VITLAB GmbН (Германия) предназначены для измерения объема дозируе-
мых жидкостей.
Описание средства измерений
Дозаторы - устройства с варьируемым (genius, simplex, ТА) или фиксированным объ-
емом (simplex fix, piccolo), предназначенные для дозирования жидкостей из бутылей. Доза-
торы снабжены комплектом адаптеров, позволяющим использовать бутыли с разным диа-
метром горловины и погружной заборной телескопической трубкой, позволяющей регули-
ровать глубину погружения.
Дозаторы используются при дозировании органических и неорганических веществ
жидкостей с кинематической вязкостью не более 0,5·10
-
³ м
2
/c , плотностью до 2,2 г/см
3
(genius, simplex, simplex fix, piccolo), до 3,8 г/см
3
(ТА) и с давлением насыщенных паров не
более 385 мм рт. ст. (genius, simplex, simplex fix, piccolo) и 460 мм рт. ст. (ТА).
Дозаторы genius, simplex, simplex fix, ТА, piccolo отличаются материалом рабочих
частей и способом дозирования.
Материалы (боросиликатное стекло, фторопласты), используемые при изготовлении
рабочих частей дозаторов genius, simplex, simplex fix, piccolo, позволяют дозировать раство-
ры солей, кислот, щелочей и органических растворителей.
Дозаторы ТА специально разработаны для дозирования высококонцентрированных и
высокочистых кислот и щелочей, а также пероксида водорода, брома и плавиковой кислоты.
Принцип действия дозаторов genius, simplex, simplex fix, ТА основан на создании в
цилиндрической камере, расположенной в корпусе аппарата, попеременно вакуума и избы-
точного давления. В результате чего, дозируемая жидкость всасывается в устройство или
сливается из него. Вакуум и избыточное давление создаются при перемещении в цилиндре
герметично уплотненного поршня. Объем дозы дозаторов определяется диаметром поршня и
величиной его перемещения, которая регулируется изменением положения головки поршня.
Установка объема дозы для дозаторов с варьируемым объемом (genius, simplex, ТА) и ее
фиксация осуществляется ползунком, перемещающимся по шкале дозатора.
Принцип действия дозаторов piccolo основан на создании в погружной заборной
телескопической трубке разрежения или избыточного давления, в результате чего в трубку
всасывается или сливается дозируемая жидкость. Разрежение или избыточное давление
создается за счет перемещения поршня в корпусе дозатора путем нажатия кнопки или воз-
вращением ее в исходное положение.
Дозаторы с фиксированным объемом simplex fix, piccolo1 имеют один объем дозиро-
вания, piccolo2 –два объема дозирования.
Дозаторы genius и ТА снабжены рециркуляционным клапаном, позволяющим возвра-
тить дозируемую жидкость обратно в бутыль.
Дозаторы (genius, simplex и simplex fix) в собранном виде выдерживают
автоклавирование при 121°С и давлении пара 0,2 МПа.
Лист № 2
Всего листов 4

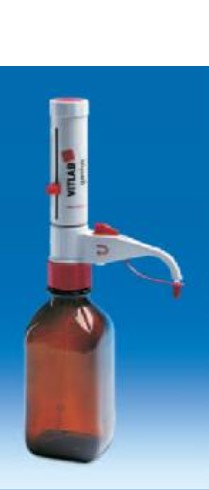

Дозатор VITLAB
®
genius

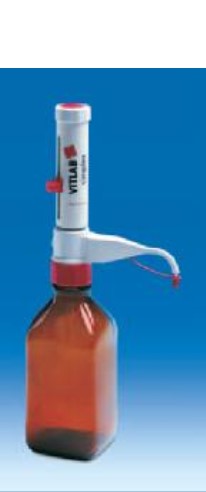

Дозаторы VITLAB
®
simplex и simplex fix

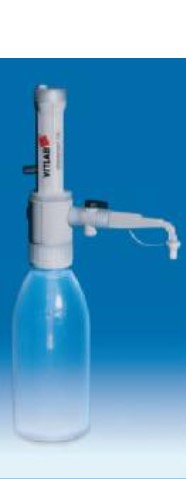

Дозаторы
VITLAB
®
ТА

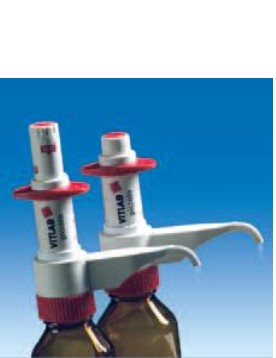

Дозаторы VITLAB
®
piccolo
Рисунок 1 – Общий вид дозаторов
Метрологические и технические характеристики
Наименование
исполнения
дозатора
Диапазон объ-
емов (объем)
дозирования,
мл
Пределы допускаемого
относительного откло-
нения среднего ариф-
метического значения
фактического объема
дозы от номинального,
%
Дискретность
установки
объемов,
мл
genius
simplex
simplex fix
ТА
0,25-2,5
0,5-5
1-10
2,5-25
5-50
10-100
0,25-2,5
0,5-5
1-10
2,5-25
5-50
10-100
1
5
10
1-10
± 0,6
± 0,5
± 0,5
± 0,5
± 0,5
± 0,5
± 0,6
± 0,5
± 0,5
± 0,5
± 0,5
± 0,5
± 0,6
± 0,5
± 0,5
± 0,5
Предел допус-
каемого относи-
тельного сред-
него квадрати-
ческого откло-
нения фактиче-
ского объема
дозы, %
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,1
0,05
0,1
0,2
0,5
1
2
0,05
0,1
0,2
0,5
1
2
---
0,2
Лист № 3
Всего листов 4
-
-
-
-
-
-
-
-
200×50×130
200×50×130
200×50×130
120×35×100
150
150
150
80
piccolo1 0,1 ±3,0 0,4
0,2 ±2,5 0.4
0,25 ±2,0 0,4
0,5 ±1,5 0,3
1 ±1,0 0,2
piccolo2 0,1/0,25 ±2,0 0,4
0,5/1 ±1,0 0,2
1/2±1,00,2
Максимальные габаритные размеры дозаторов (без трубки),
(длина без заборной трубки × толщина × ширина с носиком), не более, мм
genius
simplex
ТА
piccolo
Масса дозаторов, не более, г:
genius
simplex
ТА
piccolo
Условия эксплуатации:
- диапазон рабочих температур, ºС
- относительная влажность, % при 25 ºС
- атмосферное давление, кПа
от +15 до +40
от 10 до 90
от 84 до 106
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типо-
графским способом.
Комплектность средства измерений
В комплект поставки входят технические средства и эксплуатационная документа-
ция, указанные в таблице 2.
Т а б л и ц а 2 – Комплект поставки дозатора
НаименованиеКоличество
Дозатор1 шт.
Резьбовые адаптеры3 шт.
Трубка телескопическая1 шт.
Ключ рабочий1 шт.
Руководство по эксплуатации1 шт.
Методика поверки1 шт.
П р и м е ч а н и е– Дополнительная комплектация осуществляется по требова-
нию
Поверка
Поверка осуществляется по документу МП 56257-14 "Дозаторы VITLAB
®
модифи-
каций genius, simplex, simplex fix
,
ТА, piccolo фирмы VITLAB GmbН Германия. Методика
поверки", утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области», 12.08. 2013 г.
Основное поверочное оборудование:
Весы лабораторные I…III класса точности по ГОСТ Р 53228-2008.
Лист № 4
Всего листов 4
Термометр до +50 °С с ц.д. 0,1 °С.
Вода дистиллированная по ГОСТ 6709-72.
Барометр с диапазоном измерений от 80 до 160 кПа с погрешностью не более
±200 Па.
Сведения о методиках (методах) измерений
Дозаторы VITLAB
®
модификаций genius, simplex, simplex fix, ТА, piccolo. Руково-
дство по эксплуатации
Нормативные и технические документы, устанавливающие требования дозаторам
VITLAB
®
модификаций genius, simplex, simplex fix, ТА, piccolo
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений
объема жидкости».
Техническая документация фирмы VITLAB GmbН
.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление деятельности вне сферы государственного регулирования.
Изготовитель
VITLAB GmbН (Германия)
Юридический адрес: Linus-Pauling-Str/1 63762 Grossostheim Germany
Почтовый адрес: Linus-Pauling-Str/1 63762 Grossostheim Germany
тел/факс +49 6026 977 99-0, факс +49 6026 977 99-30.
Web-сайт: http://www
.vitlab.comE-mail:
Заявитель
ООО "Северо-Западный Центр Сертификации"
Юридический адрес 197046, г.Санкт-Петербург, ул.Чапаева, д.3, 5 эт.
Почтовый адрес197046, г.Санкт-Петербург, ул.Чапаева, д.3, 5 эт.
Тел. 8(812)3322197 Факс: 8(812)3320167
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное уч-
реждение «Государственный региональный центр стандартизации, метрологии и испытаний
в Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области»)
Юридический и почтовый адрес: пгт Менделеево, Солнечногорский р-н, Московская
область, 141570, тел. (495) 994-22-10, факс (495) 994-22-11,
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «ЦСМ Московской области» по проведению
испытаний средств измерений в целях утверждения типа № 30083-08 от 23.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«____»____________ 2014 г.
