Вакуумметры тепловые Televac мод. 2А, 4А, ГРСИ 56243-14
Номер госреестра:
56243-14
Наименование СИ:
Вакуумметры тепловые
Обозначение типа:
Televac мод. 2А, 4А
Производитель:
Компания "THE FREDERICKS COMPANY", подразделение TELEVAC, США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.01.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вакуумметры тепловые Televac модификации 2А, 4А
Назначение средства измерений
Вакуумметры тепловые Televac модификации 2А, 4А (далее по тексту – вакуумметры)
предназначены для измерений абсолютного давления негорючих газов.
Описание средства измерений
Принцип действия вакуумметра основан на зависимости теплопроводности
разреженного газа от давления.
Конструктивно вакуумметры состоят из измерительного теплового датчика,
соединенного электрическим кабелем с контроллером или измерительным блоком.
Измерительный преобразователь теплового датчика представляет собой баллон,
внутри которого расположен нагреваемый электрическим током элемент (тонкая нить
накаливания). При изменении давления газа в баллоне изменяется теплоотвод от
нагревательного элемента, что приводит к изменению его температуры, которая
преобразуется в электрический сигнал, пропорциональный измеряемому давлению. Далее
этот сигнал поступает на вход контроллера или измерительного блока вакуумметра для
обработки, усиления и преобразования. С помощью контроллеров и измерительных блоков
осуществляется электропитание и калибровка датчиков, а также индикация результатов
измерений вакуумметров.
Вакуумметры тепловые Televac имеют две модификации: 2А и 4А, отличающиеся
диапазонами измерений. В состав вакуумметров 2А входит контроллер ММ200, МС300, MV2A
или измерительный блок B2A-1-BAT, VACUGUARD; в состав вакуумметров 4А – контроллер
ММ200 или МС300. При работе вакуумметров с B2A-1-BAT и VACUGUARD возможно
дистанционное измерение давления – длина соединительного кабеля может быть до 15 м.
Датчик 2А, входящий в состав вакуумметра Televac 2А, может быть изготовлен в
миниатюрном исполнении 2A mini или 2А NASA mini. Датчики 2А NASA mini выпускаются с
расширенным рабочим температурным диапазоном, поэтому вакуумметры с этими датчиками
могут эксплуатироваться в диапазоне температур, который определяется условиями
эксплуатации контроллера или измерительного блока, входящего в состав вакуумметра.
Внешний вид датчиков, входящих в состав вакуумметров, приведен на рисунке 1,
контроллеров и измерительных блоков – на рисунке 2.
2А2А mini, 2А NASA mini4А
Рисунок 1 – Внешний виддатчиков тепловых измерительных вакуумметров Televac
Приложение к свидетельству № 53835
об утверждении типа средств измерений
Лист № 2
Всего листов 6

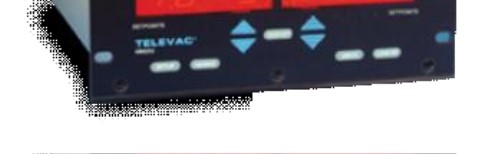

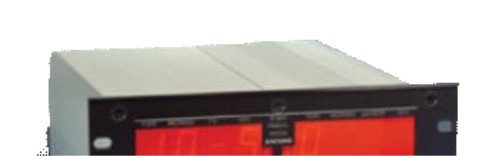

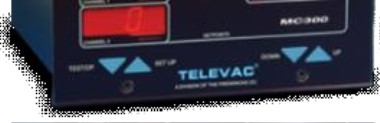

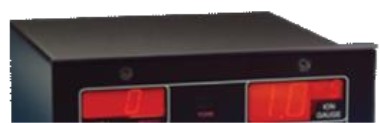

Контроллер ММ200Контроллер МС300

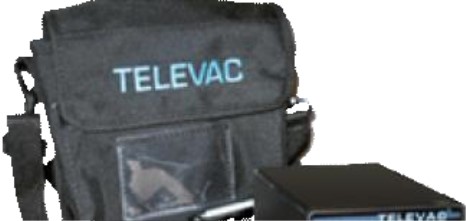

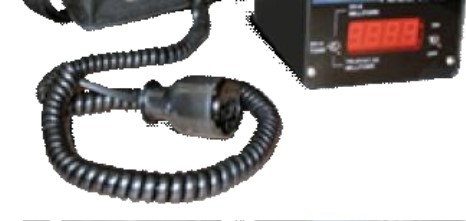

Контроллер MV2AИзмерительный блок B2A-1-BAT
Измерительный блок VACUGUARD
Рисунок 2– Внешний видконтроллеров и блоков измерительных вакуумметров Televac
Программное обеспечение
Вакуумметры имеют встроенное программное обеспечение (ПО), разработанное
изготовителем специально для решения задач управления работой вакуумметров. ПО
выполняет следующие функции: выбор единицы измерения давления; прием, обработка и
отображение измерительной информации; формирование выходных электрических сигналов;
управление работой реле блокировок для выключения прибора при превышении
допустимого давления.
Лист № 3
Всего листов 6
версии
(идентифика-
ционный
вычисления
цифрового
идентификатора
В вакуумметрах, укомплектованных контроллерами ММ200, МС300, дополнительно
осуществляется автоматическая диагностика состояния прибора, вывод на экран сообщений
об ошибках и передача данных на внешнее устройство.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
Идентифика-
Номер
Цифровой
Алгоритм
Наименованиеционное идентификатор ПО
ПОнаименование(контрольная сумма
ПО
номер) ПО
исполняемого кода)
ПО
ММ200MD234.hex 2.34 – –
МС300 4A/7FFRDV594.S19 5.9 – –
MC300 4A/BAFRDV594H.S19 5.9 – –
FRDV592H.S195.9––
FRDV592B.S195.9
––
FRDV594B.S195.9––
FRDV592F.S195.9––
2CHV172A.S191.72––
2CHV174A.S191.74––
MC300 2A/BA
MC300 2A/7B
MC300 4A/7B
MC300 2A/7E
MC300 2A
non-combo
MC300 4A
non-combo
VACUGUARD
MV2A
FredHastBatt.hex – 0xD859 –
frs202.hex – 0x41BC –
Информация о версии ПО вакуумметров, работающих в комплекте с контроллерами,
отображается при включении вакуумметра на дисплее контроллера.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических
характеристик.УровеньзащитыПОвакуумметровотпреднамеренныхили
непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
Значение характеристики
Наименование характеристикивакуумметр Televacвакуумметр Televac
2А4А
Диапазон показаний, Паот 1,3
´
10
-1
до 2,6
´
10
3
от 1,3
´
10
-1
до 1,3
´
10
5
Диапазон измерений, Па от 5
´
10
-1
до 1
´
10
2
от 5
´
10
-1
до 1
´
10
3
Пределы допускаемой относительной
погрешности измерений, % от измеряемой±30
величины
Потребляемая мощность, Вт, не более
- датчик0,20,25
- контроллер/измерительный блок
·
ММ200230230
·
МС300230230
·
MV2A 40 –
·
B2A-1-BAT 40 –
·
VACUGUARD 40 –
Лист № 4
Всего листов 6
Наименование характеристики
от 0 до 10
1
Продолжение таблицы 2
Значение характеристики
вакуумметр Televac 2А вакуумметр Televac 4А
115/220115/220
115/220115/220
115/220 –
95/140 –
95/140 –
Напряжение питания контроллеров/изм.
блоков от сети переменного тока, В
·
ММ200
·
МС300
·
MV2A
·
B2A-1-BAT
·
VACUGUARD
Выходной аналоговый сигнал
контроллеров, В
Предельное допускаемое избыточное
давление (перегрузка), МПа
Габаритные размеры, мм, не более
- датчик (длина
´
диаметр)
·
2А
·
2А mini, 2А NASA mini
·
4А
- контроллер/измерительный блок
(длина
´´
ширина
´
высота)
·
ММ200
·
МС300
·
MV2A
·
B2A-1-BAT
·
VACUGUARD
76
´
32
–
47
´
16
–
–
90
´
32
318
´
210
´
92
318
´
210
´
92
235
´
185
´
89
235
´
185
´
89
96
´
83
´
48
–
156
´
160,5
´
64
–
100
´
62
´
137 –
0,16 –
0,028 –
–0,16
Масса, кг, не более
- датчик
·
2А
·
2А mini, 2А NASA mini
·
4А
- контроллер/измерительный блок
·
ММ200
·
МС300
·
MV2A
·
B2A-1-BAT
·
VACUGUARD
Присоединительные фланцы
3,43,4
2,22,2
1,1 –
1,1 –
0,65–
1/8" NPT; NW16; NW25; NW40; 2 3/4"CF
Средняя наработка до метрологического отказа, ч 16000
Средний срок службы, лет 10
Условия эксплуатации:
·
диапазон рабочих температур окружающего воздуха,
°
С
·
относительная влажность воздуха (без конденсации), %, не более
·
атмосферное давление, кПа
от 15 до 50
80
от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится фотохимическим или другим способом на корпус
датчика или контроллера/измерительного блока вакуумметра и типографским способом на
титульный лист руководства по эксплуатации вакуумметра.
Лист № 5
Всего листов 6
Комплектность средства измерений
Датчиктепловой измерительный 2Аили 4А– 1 шт.
Контроллер ММ200, МС300 или MV2A,
либо измерительный блок B2A-1-BAT или VACUGUARD– 1 шт.
Кабель соединительный– 1 шт.
Руководство по эксплуатации вакуумметра соответствующей модификации– 1 экз.
Руководство по эксплуатации контроллера/измерительного блока– 1 экз.
Поверка
осуществляется по методике поверки МИ 140-89 «Рекомендация ГСИ. Вакуумметры.
Методика поверки».
Сведения о методиках (методах) измерений
Сведения о методе измерений приведены в руководстве по эксплуатации на
вакуумметр тепловой соответствующей модификации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
вакуумметрам тепловым Televac модификации 2А, 4А
1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная
поверочная схема для средств измерений абсолютного давления в диапазоне 1
×
10
-8
-1
×
10
3
Па».
3 Техническая документация компании «THE FREDERICKS COMPANY», США
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Компания «THE FREDERICKS COMPANY», подразделение TELEVAC, США
Адрес: 2400 Philmont Avenue Huntingdon Valley, PA 19006
Тел: +1 (215) 947-25-00, факс +1 (215) 947-74-64
Заявитель
ООО «ЭмЭсЭйч Техно»
Юридический и почтовый адрес: 109044, г. Москва, Лавров пер., д.5
Фактический адрес: 111024, Москва, 2-ая ул. Энтузиастов, д.5, к.3
Тел./факс: +7 (495) 660-88-97, +7 (495) 543-60-25,
Лист № 6
Всего листов 6
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., д.19,
тел.: (812) 323-96-29, факс: (812) 323-96-30,
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.п.«_____» ____________ 2014 г.
