Вакуумметры магнитные электроразрядные Televac мод. 7B2, 7E, 7F, 7FC, 7FCS, ГРСИ 56242-14
Номер госреестра:
56242-14
Наименование СИ:
Вакуумметры магнитные электроразрядные
Обозначение типа:
Televac мод. 7B2, 7E, 7F, 7FC, 7FCS
Производитель:
Компания "THE FREDERICKS COMPANY", подразделение TELEVAC, США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.01.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вакуумметры магнитные электроразрядные Televac модификации 7В2, 7Е, 7F,
7FC, 7FCS
Назначение средства измерений
Вакуумметры магнитные электроразрядные Televac модификации 7В2, 7Е, 7F, 7FC,
7FCS (далее по тексту – вакуумметры) предназначены для измерений абсолютного давления
негорючих газов.
Описание средства измерений
Конструктивновакуумметрысостоятизизмерительногомагнитного
электроразрядного датчика, соединенного с контроллером электрическим кабелем.
Принцип действия магнитных электроразрядных вакуумметров основан на
зависимости измеряемого давления от ионного тока газового разряда, возникающего в
разрядном вакуумном промежутке между катодом и анодом датчика давления в результате
взаимодействия пересекающихся электрического и магнитного полей. На анод датчика от
контроллера подается напряжение в несколько киловольт, катод находится под нулевым
потенциалом. Появившиеся в междуэлектродном пространстве электроны под действием
электрическогоимагнитногополей,векторынапряженностикоторыхвзаимно
перпендикулярны, начинают перемещаться. В результате столкновений электронов с
молекулами газа при этом движении происходит ионизация молекул газа. Положительно
заряженные ионы направляются к катоду, вызывая ионизационный ток, пропорциональный
измеряемому давлению, который поступает на вход контроллера для обработки, усиления и
преобразования. Значения измеренного давления отображаются на дисплее контроллера.
Вакуумметры имеют 5 модификаций, характеристики которых представлены в
таблице 1. В вакуумметрах 7F, 7FC, 7FCS используется двойная инверсно-магнетронная
система, что позволяет расширить диапазон их измерений. В состав вакууметров 7В2, 7Е, 7F,
7FC, может входить контроллер ММ200 или МС300; вакуумметр 7FCS работает только в
комплектесконтроллеромММ200.Спомощьюконтроллеровосуществляется
электропитание и калибровка датчиков, а также управление работой вакуумметров.
Внешний вид датчиков, входящих в состав вакуумметров, приведен на рисунке 1,
контроллеров – на рисунке 2.
7В27Е7F7FC, 7FCS
Рисунок 1 – Внешний виддатчиков магнитных электроразрядных вакуумметров Televac
Приложение к свидетельству № 53834
об утверждении типа средств измерений
Лист № 2
Всего листов 5

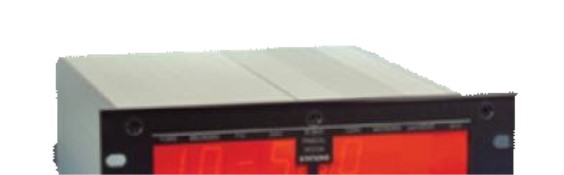

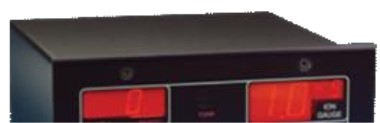

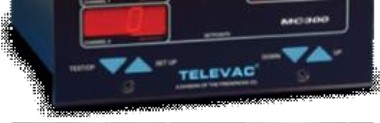

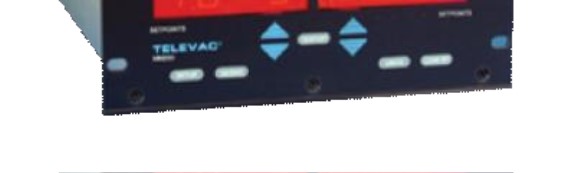

Рисунок 2– Внешний видконтроллеров вакуумметров Televac
вычисления
цифрового
идентификатора
Программное обеспечение
Вакуумметры имеют встроенное программное обеспечение (ПО), разработанное
изготовителем специально для решения задач управления работой вакуумметров. ПО
выполняет следующие функции: выбор единицы измерения давления; прием, обработка и
отображение измерительной информации; формирование выходных электрических сигналов;
включение/выключение дегазации, управление работой реле блокировок для выключения
прибора при превышении допустимого давления, автоматическая диагностика состояния
прибора, вывод на экран сообщений об ошибках и передача данных на внешнее устройство.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
Идентифика-Номер версииЦифровой
Алгоритм
Наименованиеционное (идентифика- идентификатор ПО
ПОнаименованиеционный(контрольная сумма
ПОномер) ПОисполняемого кода)
ПО
ММ200MD234.hex 2.34 – –
МС300 4A/7FFRDV594.S19 5.9 – –
MC300 2A/7BFRDV592B.S19 5.9
– –
MC300 4A/7B
MC300 2A/7E
FRDV594B.S19 5.9 – –
FRDV592F.S19 5.9 – –
Информация о версии ПО вакуумметров отображается при их включении на
дисплее контроллера.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических
характеристик.УровеньзащитыПОвакуумметровотпреднамеренныхили
непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Контроллер ММ200Контроллер МС300
Диапазон показаний, Па
Диапазон измерений, Па
±60±60±60±60±60
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
НаименованиеЗначение характеристики
характеристики
7B27F7Е7FС7FCS
от 1,3
´
10
-5
от 1,3
´
10
-9
от 1,3
´
10
-6
от 1,3
´
10
-9
от 1,3
´
10
-9
до 1,3до 1,3до 1,3до 1,3до 1,3
от 1,3
´
10
-5
от 1
´
10
-7
от 1,3
´
10
-6
от 1
´
10
-7
от 1
´
10
-7
до 1,3
´
10
-1
до 1,3
´
10
-1
до 1,3
´
10
-1
до 1,3
´
10
-1
до 1,3
´
10
-1
Пределы допускаемой
относительной погреш-
ности измерений, % от
измеряемой величины
Потребляемая мощность,
Вт, не более
- датчик52522
- контроллер 230 230 230 230 230
Напряжение питания
контроллеров от сети115/220115/220115/220115/220115/220
переменного тока, В
Выходной аналоговый
3/4" NPT;
NW40;
сигнал контроллеров, В
от 0 до 10от 0 до 10от 0 до 10от 0 до 10от 0 до 10
Предельное допускаемое
избыточное давление11111
(перегрузка), МПа
Габаритные размеры,
мм, не более
- датчик
(длина
´
диаметр)155
´
60114
´
45120
´
70122
´
90
122
´
90
- контроллер
(длина
´
ширина
´
высота)
·
ММ200318
´
210
´
92 318
´
210
´
92 318
´
210
´
92 318
´
210
´
92
318
´
210
´
92
·
МС300
235
´
185
´
89 235
´
185
´
89 235
´
185
´
89 235
´
185
´
89–
Масса, кг, не более
- датчик0,750,600,750,850,85
- контроллер
·
ММ2003,43,43,43,43,4
·
МС3002,22,22,22,2 –
Присоединительные1" tube;
фланцы
NW252 &fraq34;"CF
NW25;
2 &fraq34;"CF2 &fraq34;"CF
2 &fraq34;"CF
2 &fraq34;"CF
Средняя наработка до метрологического отказа, ч 15000
Средний срок службы, лет 10
Условия эксплуатации:
·
диапазон рабочих температур окружающего воздуха,
°
С
·
относительная влажность воздуха (без конденсации), %, не более
·
атмосферное давление, кПа
от 15 до 50
80
от 84 до 106,7
Лист № 4
Всего листов 5
Знак утверждения типа
Знак утверждения типа наносится фотохимическим или другим способом на корпус
датчика или контроллера вакуумметра и типографским способом на титульный лист
руководства по эксплуатации вакуумметра.
Комплектность средства измерений
Датчикмагнитный электроразрядный 7В2, 7Е, 7F, 7FC или 7FCS– 1 шт.
Контроллер ММ200 или МС300– 1 шт.
Кабель соединительный– 1 шт.
Руководство по эксплуатации вакуумметра соответствующей модификации– 1 экз.
Руководство по эксплуатации контроллера– 1 экз.
Поверка
осуществляется по методике поверки МИ 140-89 «Рекомендация ГСИ. Вакуумметры.
Методика поверки».
Сведения о методиках (методах) измерений
Сведения о методе измерений приведены в руководстве по эксплуатации на
вакуумметр магнитный электроразрядный соответствующей модификации.
Нормативные и технические документы, устанавливающие требования к вакууммет-
рам магнитным электроразрядным Televac модификации 7В2, 7Е, 7F, 7FC, 7FCS
1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная
поверочная схема для средств измерений абсолютного давления в диапазоне 1
×
10
-8
-1
×
10
3
Па».
3 Техническая документация компании «THE FREDERICKS COMPANY», США
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Компания «THE FREDERICKS COMPANY», подразделение TELEVAC, США
Адрес: 2400 Philmont Avenue Huntingdon Valley, PA 19006
Тел: +1 (215) 947-25-00, факс +1 (215) 947-74-64
Заявитель
ООО «ЭмЭсЭйч Техно»
Юридический и почтовый адрес: 109044, г. Москва, Лавров пер., д.5
Фактический адрес: 111024, Москва, 2-ая ул. Энтузиастов, д.5, к.3
Тел./факс: +7 (495) 660-88-97, +7 (495) 543-60-25,
Лист № 5
Всего листов 5
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., д.19,
тел.: (812) 323-96-29, факс: (812) 323-96-30,
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2014 г.
