Номер госреестра:
56236-14
Наименование СИ:
Датчики давления
Обозначение типа:
ДПС 024
Производитель:
ОАО "НИИ физических измерений" (НИИФИ), г.Пенза
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.01.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53827
об утверждении типа средств измерений
Лист № 1
.
Всего листов 4
.
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления ДПС 024
Назначение средства измерений
Датчики давления ДПС 024 (далее - датчики) предназначены для измерения динами-
ческого давления жидких и газообразных сред.
Описание средства измерений
Датчик давления состоит из первичного измерительного преобразователя и
вторичного измерительного преобразователя, соединенных кабельной перемычкой.
Работа датчика основана на использовании прямого пьезоэффекта, заключающегося
в появлении разноименных зарядов на поверхности пьезоэлемента под действием
динамического давления.
Датчик вибраций имеет цифровой канал передачи и приема данных через интерфейс
связиRS485сотображениеминформацииизмеряемогодавленияпосредством
программного обеспечения, предназначенного для визуализации измеряемых значений при
проверке его аботоспособности.
Датчик давления имеет шесть диапазонов измерения динамического давления, вы-
бираемых программированием вторичного измерительного преобразователя. Датчик работа-
ет в автоматическом режиме и не требует работ, связанных с регулировкой в процессе изме-
рения.
Общий вид датчика ДПС 024 приведен на рисунке 1, габаритные и установочные
размеры – на рисунке 2.
Рисунок 1 - Общий вид датчика ДПС 024
Лист № 2
.
Всего листов 4
.

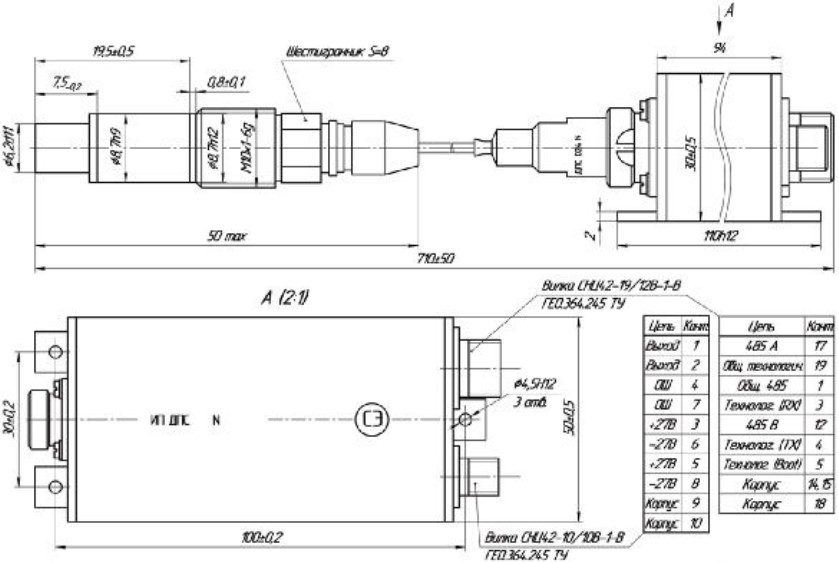

Рисунок 2 – Габаритно-установочные размеры датчика ДПС 024
6
от 1·10
5
до 56·10
5
от
2
24·10
5
до
1250·10
5
от 25 до
700
25
ные размеры, мм
Метрологические и технические характеристики
№ диапазона12345
Диапазоны измерений, Па от от от от от 1·10
5
0,1·10
5
0,1·10
5
0,5·10
5
0,5·10
5
до 56·10
5
до до до 28·10
5
до 28·10
5
5,6·10
5
5,6·10
5
Диапазон статическихот 5·10
5
от 5·10
5
от 28·10
5
от 28·10
5
от
давлений, Падодододо
224
·10
5
630·10
5
630·10
5
630·10
5
630·10
5
до
1250·10
5
Диапазон температур из-от минусот 25от минусот 25от минус
меряемой среды,
о
С 196 до до 700 196 до до 700 196 до
200200200
Пределы основной приве-
денной погрешности, %±6
Относительное изменение
выходного сигнала отот 0,85 до 1,15
воздействия статического
давления
Виброэквивалент, Па/м·с
2
,
не более
Габаритные и установоч-
710 ± 50,Ø6,2d11, М10х1,6g
Масса, кг, не более:
- датчика0,22
- первичного измери-
тельного преобразовате-
0,04
ля с кабельной перемыч-
кой
Лист № 3
.
Всего листов 4
.
Знак утверждения типа
Знак утверждения типа наносится на титульных листах эксплуатационной докумен-
тации.
Комплектность средства измерений
В комплект поставки входят:
Датчик давления ДПС 024;
Формуляр СДАИ.406231.037ФО;
Руководство по эксплуатации СДАИ. 406231.037РЭ;
Прокладка СДАИ.754152.213 (3 шт.);
Поверка
Поверка осуществляется по методике СДАИ. 406231.037МП, утвержденной
руководителем ГЦИ СИ ОАО "НИИФИ" 19.11.2013 г.
Средства поверки: Индикатор часового типа ИЧ-10, (диапазон измерения (0 – 10) мм, по-
грешность ±0,01 мм); штангенциркуль ЩЦ-II (диапазон измерения от 0 до 250 мм, погреш-
ность±0,05 мм); источник питания постоянного тока Б5-8, (диапазон измерений
(0-5)В, погрешность ±3%); манометр грузопоршневой МП-2500, (диапазон измерений
(5 – 250) МПа, класс точности 0,05.); милливольтметр В3-33, (диапазон измерений
U~: 300 мкВ – 300 В, класс точности (1 - 4).); осциллограф универсальный С1-83, (диапазон
измерений 400 мкВ – 200 В 400 нс – 20 с, погрешность ±5%); контрольный датчик ЛХ 619
(диапазон изменения амплитуд переменного давления от 5·10
5
до 56 10
5
Па, диапазон стати-
ческих давлений от 10·10
5
до 630·10
5
Па, погрешность 3 %); контрольный датчик Вт 1301
(диапазон изменения амплитуд переменного давления от 5·10
5
до 80 10
5
Па, диапазон стати-
ческих давлений от 110·10
5
до 1250·10
5
Па, погрешность 3 %); манометр СВ (диапазон изме-
рений (0-2500) МПа, класс точности 1)
Сведения о методиках (методах) измерений
Методика измерений содержится в руководстве по эксплуатации СДАИ. 406231.037РЭ.
Нормативные и технические документы, устанавливающие требования к датчикам
давления ДПС 024.
Технические условия СДАИ. 406231.037ТУ.
ГОСТ8.501-84Государственнаясистемаобеспеченияединстваизмерений.
Государственный специальный эталон и государственная поверочная схема для средств
измерений периодического давления в диапазоне от 1 до 250 МПа при частотах до 10 кГц
регулирования
Федерациио
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений
Измерения,предусмотренныезаконодательствомРоссийской
техническом регулировании.
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт физических
измерений» (ОАО "НИИФИ")
440026, г. Пенза ул. Володарского д. 8/10.
Телефон: (8412) 56-55-63 Факс: (8412) 55-14-99
Лист № 4
.
Всего листов4
.
Испытательный центр
Государственный центр испытаний средств измерений ОАО «НИИФИ» (ГЦИ СИ
ОАО «НИИФИ»).
440026, г. Пенза, ул. Володарского д.8/10
Телефон: (8412) 56-26-93 Факс: (8412) 55-14-99
Аттестат аккредитации ГЦИ СИ ОАО «НИИФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30146-11 от 17.03.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«_____»______________2014 г.
