Расходомеры-счетчики массовые VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000, ГРСИ 56127-14
Номер госреестра:
56127-14
Наименование СИ:
Расходомеры-счетчики массовые
Обозначение типа:
VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000
Производитель:
Фирма "Honeywell International Inc.", США
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.01.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53700
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счётчики массовые VersaFlow серии Coriolis-100, Coriolis-200 и
Coriolis-1000
Назначение средства измерений
Расходомеры-счётчики массовые VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-
1000 предназначены для прямых измерений массового расхода жидкости, её плотности,
температуры и вычисления объемного расхода.
Описание средства измерений
Рисунок 1
Расходомер-счётчик массовый
VersaFlow Coriolis-100 и
VersaFlow Coriolis-1000
Принцип работы расходомеров-счётчиков массовых VersaFlow серии Coriolis-100,
Coriolis-200 и Coriolis-1000 основан на использовании сил Кориолиса, возникающих в
колебательной системе, величина которых зависит от массы жидкости и скорости её движения.
Сила Кориолиса создаёт момент, пропорциональный массовому расходу, под влиянием
колебательного воздействия, изгибающего трубку (две трубки), по которой поступательно
движется измеряемая жидкость.
Расходомеры-счётчики массовые VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-
1000 (рисунок 1, и рисунок 2) состоят из двух частей: первичного преобразователя и конвертера
сигналов TWС-9000 (рисунок 3), которые могут быть единой конструкцией (компактное
исполнение) или разнесены на некоторое расстояние при помощи соединительного кабеля
(разнесенное исполнение).В качестве первичных преобразователей используются датчики
массового расхода Coriolis-100, Coriolis-200 и Coriolis-1000.
Источник колебаний (электромагнитный соленоид) расположен в центральной части
корпусадатчикамассовогорасхода.Измеренныйсигналснимаетсяснескольких
измерительных датчиков, обрабатывается электронным блоком датчика массового расхода, и
затем передаётся, в цифровой форме, конвертеру сигналов. Конвертер сигналов обрабатывает
полученные данные, и отображает измерительную информацию на жидкокристаллическом
дисплее, а так же преобразует её в виде нормированных сигналов (токовых и/или частотно-
импульсных).
Датчики массового расхода могут быть одно- и двухтрубными. Измерительные трубы
изготавливают из титанового сплава, хастеллоя или нержавеющей стали.

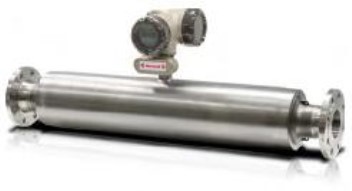

Рисунок 2
Расходомер-счётчик массовый
VersaFlow Coriolis-200

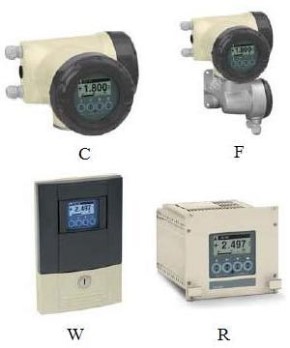

Рисунок 3
Конвертеры сигналов
TWС-9000
Лист № 2
Всего листов 7
Пломбировка расходомеров-счётчиков массовых VersaFlow серии Coriolis-100, Coriolis-
200 и Coriolis-1000 не предусмотрена.
Первичные преобразователи могут поставляться в следующих модификациях:
- с фланцевыми технологическими присоединениями;
- с асептическими технологическими присоединениями;
- с обогревающим кожухом;
- с системой аварийного дренирования.
Конвертер сигналов TWС-9000 представляет собой отдельный электронный блок,
предназначенный для обработки измерительной информации, а также для питания первичного
преобразователя расхода. Конвертеры сигналов отличаются формой корпуса, номенклатурой
выходных сигналов, набором диагностических и вспомогательных функций.
Конвертеры сигналов выпускаются в следующих исполнениях:
С - Компактное исполнение (конвертер сигналов установлен непосредственно на первичном
преобразователе и имеет с ним жесткую механическую связь).
F - Разнесенное исполнение (конвертер сигналов изготовлен в корпусе полевого исполнения и
соединен с первичным преобразователем сигнальным кабелем).
W - Разнесенное исполнение (конвертер сигналов изготовлен в корпусе для настенного
монтажа и соединен с первичным преобразователем сигнальным кабелем).
R - Разнесенное исполнение (конвертер сигналов изготовлен в корпусе для установки в 19
дюймовую монтажную стойку и соединен с первичным преобразователем сигнальным
кабелем).
Расходомеры-счётчики имеют аналоговые и частотно-импульсные выходы, магнитные сенсоры,
смарт-систему, протокол HART.
Программное обеспечение
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений
соответствует уровню «С», согласно МИ 3286-2010.
Идентификационные данные программного обеспечения (ПО) расходомеров-счётчиков
массовых VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000 приведены в таблице 1.
Наименование
ПО
Таблица 1.
ИдентификационнНомер версииЦифровой
ое наименование (идентификацион идентификатор ПО
ПОный номер) ПО (контрольная сумма)
Алгоритм
вычисления
цифрового
идентификатора
Микропрограмма
расходомера-ER 3.3.13.ххС12DE0AACRC32
счётчика
Метрологические и технические характеристики
Основные метрологические и технические характеристики расходомеров-счётчиков
массовых VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000, представлены в таблицах 2,
3 и 4.
Знак утверждения типа
наносится на корпус конвертера сигналов при помощи наклейки и титульный лист руководства
по эксплуатации типографским способом.
Лист № 3
Всего листов 7
±0,2+0,01·(G
max
/G
i
)
Таблица 2.
Наименование параметра или характеристики
VersaFlow Coriolis-100
Исполнение
Условные диаметры Ду, мм
Максимальный расход, кг/ч
Номинальный расход, кг/ч
Минимальный расход, кг/ч
S15 S25
15 25
6500 27000
4800 20000
480 2000
S40 S50
40 50
80000 170000
60000 125000
6000 12500
±0,025
от 400 до 2500
±2 (±0,5 при калибровке на месте установки)
от минус 40 до плюс 130
±1
до 10
от минус 40 до плюс 60
от 0 до 20, от 4 до 20
от 0 до 10000
от 0,0001 до 10000
EExde[ib]IIC T2…T6; EExd[ib]IIC T2…T6
IP67
Пределы допускаемой относительной погрешности измерений массового и объёмного расхода жидкости,
%
Стабильность нуля (от максимального диапазона измерения), %
Диапазон измерения плотности, кг/м
3
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м
3
Диапазон измерения температуры,
о
С
Пределы допускаемой абсолютной погрешности измерения температуры,
о
С
Давление измеряемой среды, МПа
Температура окружающей среды,
о
С
Выходные сигналы:
Токовый, мA
Частотный, Гц
Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с
Маркировка взрывозащиты
Категория пылевлагозащиты (по ГОСТ trial-96)
Напряжение питания
- переменный ток, В
- постоянный ток, В
Потребляемая мощность, Вт, не более
от 100 до 230
от 9 до 31
10
561 607
281,8 294,2
101,6 114,3
18,8 21,8
776946
348,2 399,6
168,2219
34,862,8
Габаритные размеры, мм, не более
- длина
- высота
- ширина
Масса, кг, не более
П р и м е ч а н и я
1. G
max
– максимальный расход, кг/ч;
2. G
i
– текущий расход, кг/ч.
Лист № 4
Всего листов 7
±0,1+0,05·(G
max
/G
i
)
Таблица 3.
Наименование параметра или характеристики
VersaFlow Coriolis-1000
Исполнение
Условные диаметры Ду, мм
Максимальный расход, кг/ч
Номинальный расход, кг/ч
Минимальный расход, кг/ч
S/H/T06
6
1230
950
95
S/H/T10
10 и 15
3500
2700
270
S/H/T15
15 и 25
14600
11230
1123
S/H/T25
25 и 40
44800
34500
3450
S/H/T40
40 и 50
120000
92000
9200
S/H/T50
50 и 80
234000
180000
18000
S/H/T80
80 и 100
560000
430000
trial
±0,008
±0,05
от 500 до 2000
±2 (±0,5 при калибровке на месте установки)
от минус 40 до плюс 150
от 0 до плюс 130
от 0 до плюс 100
±1
до 10
от минус 40 до плюс 60
от 0 до 20, от 4 до 20
от 0 до 10000
от 0,0001 до 10000
EExde[ib]IIC T2…T6; EExd[ib]IIC T2…T6
IP67
Пределы допускаемой относительной погрешности измерений массового и объёмного
расхода жидкости, %
Стабильность нуля (от максимального диапазона измерения), %
- измерительная труба из титана (T)
- измерительная труба из хастеллоя (Н) и нержавеющей стали (S)
Диапазон измерения плотности, кг/м
3
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м
3
Диапазон измерения температуры,
о
С
- для измерительной трубы из титана (Т)
- для измерительной трубы из нержавеющей стали (S)
- для измерительной трубы из хастеллоя (H)
Пределы допускаемой абсолютной погрешности измерения температуры,
о
С
Давление измеряемой среды, МПа
Температура окружающей среды,
о
С
Выходные сигналы
Токовый, мA
Частотный, Гц
Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с
Маркировка взрывозащиты
Категория пылевлагозащиты (по ГОСТ 14254-96)
Напряжение питания
- переменный ток, В
- постоянный ток, В
Потребляемая мощность, Вт, не более
от 100 до 230
от 9 до 31
12
Габаритные размеры, мм, не более
- длина
- высота
- ширина
Масса, кг, не более
428 518 556 708
362 362 362 376
102 102 102 115
15 20 23 35
933 1109 1468
430 480 534
170 220 274
80 145 260
Лист № 5
Всего листов 7
±0,1
Таблица 4.
Наименование параметра или характеристики
VersaFlow Coriolis-200
Исполнение
Условные диаметры Ду, мм
Максимальный расход, кг/ч
Номинальный расход, кг/ч
Минимальный расход, кг/ч
Стабильность нуля, не trial, кг/ч
S100
100 и 150
420000
325000
32500
7
S150
150 и 200
900000
690000
69000
18
S250
250 и 300
2300000
1770000
177000
50
от 400 до 3000
±2 (±0,5 при калибровке на месте установки)
от минус 45 до плюс 130
±1
до 10
от минус 40 до плюс 60
от 0 до 20, от 4 до 20
от 0 до 10000
от 0,0001 до 10000
1ExibIIC T6…T1
IP67
Пределы допускаемой относительной погрешности измерений массового и объёмного расхода
жидкости, %
Диапазон измерения плотности, кг/м
3
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м
3
Диапазон измерения температуры,
о
С
Пределы допускаемой абсолютной погрешности измерения температуры,
о
С
Давление измеряемой среды, МПа
Температура окружающей среды,
о
С
Выходные сигналы
Токовый, мA
Частотный, Гц
Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с
Маркировка взрывозащиты
Категория пылевлагозащиты (по ГОСТ 14254-96)
Напряжение питания
- переменный ток, В
- постоянный ток, В
Потребляемая мощность, Вт, не более
от 100 до 230
от 9 до 31
10
Габаритные размеры, мм, не более
- длина
- высота
- ширина
Масса, кг, не более
141017312160
479,5 583,5 666
219 323 406
90,1 216,8 450
Лист № 6
Всего листов 7
Комплектность средства измерений
В комплект поставки входит:
- Расходомер-счётчик ………….………….………………………………..………………….... 1 шт.
- Упаковка ………………………………………………………………………………….……. 1 шт.
- Руководство по эксплуатации ………………………..……………………………………….. 1 шт.
- Методика поверки………………………………………………………………….…………... 1 шт.
Поверка
осуществляетсяпо документу МП РТ 1745-2013«ГСИ. Расходомеры-счётчики массовые
VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000. Методика поверки», утвержденному
ГЦИ СИ ФБУ «Ростест-Москва» 25 сентября 2013 г.
Средства поверки:
- установка поверочная, с диапазоном воспроизводимого расхода, соответствующим рабочему
диапазону поверяемого расходомера, ПГ не более ±0,05 %;
- плотномер, с диапазоном измерения плотности от 650 до 1100 кг/м
3
, предел абсолютной
погрешности не более ±0,5 кг/м
3
;
- термометр электронный, с диапазоном измерения от 0 °С до плюс 50 °С, предел абсолютной
погрешности не более ±0,1°С.
Сведения о методиках (методах) измерений
Отсутствуют.
Нормативные и технические документы, устанавливающие требования к расходомерам
электромагнитным VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объёма
жидкости».
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и
массы жидкости».
Техническая документация фирмы «Honeywell International Inc.», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли и товарообменных операций.
Лист № 7
Всего листов 7
Изготовитель
«Honeywell International Inc.», США
512 Virginia Drive Fort Washington, PA 19034.
, tel: 1-800-423-9883, 1-800-525-7439.
Заявитель
ЗАО «Хоневелл», Россия
121059, г. Москва, ул. Киевская, д.7,
тел.: (495)796-98-00/-01.
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
Адрес: 117418 Москва, Нахимовский пр., 31, тел. (495)544-00-00;
.
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___»___________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 218-49 | Счетчики электрические | ИТ | Завод Главэлектроточприбора МЭП, СССР | 5 лет (Приказ МФ СССР 664 от 07.06.1954) | Перейти |
| 14081-97 | Счетчики газа мембранные | G40, G60, G100 | Фирма "Elster Handel GmbH", Германия | 10 лет | Перейти |
| 18312-03 | Счетчики холодной и горячей воды | ВМХ и ВМГ | АО УК "Завод Водоприбор", г.Москва | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 14489-95 | Счетчики газа ротационные | DKZ (G 40, G65, G 100) | Фирма "Premagas s.r.o.", Словакия | 5 лет | Перейти |
| 13970-94 | Счетчики воды вихревые | Dymetic-9002 | ОАО "Опытный завод "Электрон", г.Тюмень | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
