Преобразователи термоэлектрические с двумя термопарами 2хК, ГРСИ 56112-13

Смотреть ГРСИ
56111-13

Номер госреестра:

56112-13

Наименование СИ:

Преобразователи термоэлектрические с двумя термопарами

Обозначение типа:

2хК

Производитель:

Фирма "Rossel-Messtechnik GmbH", Германия

Межповерочный интервал:

2 года

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 6 шт. с зав.№ 81MBR10CT001A/B; 81MBR10CT002A/B; 81MBR10CT003A/B; 81MBR10CT004A/B; 81MBR10CT005A/B; 81MBR10CT006A/B

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 53683

об утверждении типа средств измерений

Лист № 1

всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические с двумя термопарами модели 2хК

Назначение средства измерений

Преобразователи термоэлектрические с двумя термопарами модели 2хК (далее по

тексту – термопреобразователи или ТП) предназначены для измерений температуры на выхо-

де компрессора на ОАО «Мосэнерго» филиал ТЭЦ-16.

Описание средства измерений

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -

генерировании термоэлектродвижущей силы, возникающей из-за разности температур между

двумя соединениями различных металлов или сплавов, образующих часть одной и той же

цепи.

Термопреобразователи изготовляются на основе термопарного кабеля и состоят из

измерительной вставки с двумя чувствительными элементами – термопарами (с минеральной

(MgO) изоляцией термоэлектродов), защитной арматуры c монтажными элементами и клемм-

ной головки.

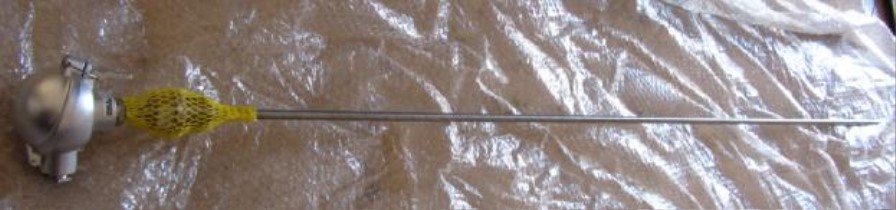

Фото общего вида ТП представлен на рисунке 1.

Рис. 1.

Метрологические и технические характеристики

Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от

НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в

таблице:

Условноеобозначе-

ниеНСХ

Класс

допуска

Рабочийдиапазонизмеряемых

температур,

Пределыдопускаемыхот-

клонений ТЭДСотНСХ,

от 0 до плюс 333

св. плюс 333 до плюс 1000

2,5

0,0075·t

Длина монтажной части ТП, мм: …......................................................................................... 80

Диаметр монтажной части измерительной вставки ТП, мм: ……………………………….. 9

Электрическое сопротивление изоляции ТП при температуре (плюс 25

10) °С и относитель-

ной влажности воздуха от 30 до 80 %, МОм, не менее: …………100 (при 100 В)

Рабочие условия эксплуатации ТП:

- температура окружающей среды, °С: ……………….…….................. от плюс 5 до плюс 50

- относительная влажность окружающего воздуха, %............................................................ 80

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу)

методом штемпелевания и на корпус прибора при помощи наклейки.

Лист № 2

всего листов 3

Комплектность средства измерений

Преобразователь термоэлектрический с двумя термопарами модели 2хК- 6 шт.;

Паспорт - 6 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика

поверки».

Основные средства поверки:

- ТП типа ППО эталонный 2-го разряда в диапазоне температур от плюс 300 до плюс

1200 °С;

- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами до-

пускаемой основной абсолютной погрешности измерения напряжения ±(10

-4

·U+1) мкВ, где U

–измеряемое напряжение, мВ; сопротивления ±(10

-5

·R+5·10

-4

), где R – измеряемое сопротив-

ление, Ом.

- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном темпера-

тур от плюс 300 до плюс 1100 °С.

Примечания: при поверке допускается применение других средств измерений и вспомога-

тельного оборудования, удовлетворяющих по точности и техническим характеристикам тре-

бованиям ГОСТ 8.338-2002.

Сведения о методиках (методах) измерений приведены в паспорте на преобразователь тер-

моэлектрический с двумя термопарами модели 2хК.

Нормативные документы, устанавливающие требования к преобразователям термо-

электрическим с двумя термопарами модели 2хК

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТР8.585-2001ГСИ.Термопары.Номинальныестатическиехарактеристики

преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие

технические условия.

Международный стандарт МЭК1515-95. Термопары кабельного типа (с минеральной

изоляцией).

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.

Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений

температуры.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Осуществление производственного контроля за соблюдением установленных законодательст-

вом Российской Федерации требований промышленной безопасности к эксплуатации опасно-

го производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).

Изготовитель

фирма «Rössel-Messtechnik GmbH», Германия

DE-01309 Dresden

Tel: +49 (0) 351 31225-0, Fax: +49 (0) 351 31225-25

E-mail:

info@rosseldresden.de

www.rosseldresden.de

Лист № 3

всего листов 3

Заявитель

ООО «МРЭС», г. Москва

Адрес: 121059, г. Москва, ул. Брянская, д. 5

Тел.: (499) 550-08-99.

Испытательный центр

ФГУП «ВНИИМС», г. Москва

Аттестат аккредитации от 26.07.2013, регистрационный номер

в Государственном реестре средств измерений № 30004-13.

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66.

E-mail:

office@vniims.ru

, адрес в Интернет:

www.vniims.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«_____» ____________ 2013 г.
