Дозиметры микропроцессорные ДКГ-РМ1203М-01, ГРСИ 56060-13
Номер госреестра:
56060-13
Наименование СИ:
Дозиметры микропроцессорные
Обозначение типа:
ДКГ-РМ1203М-01
Производитель:
ЗАО "НТЦ Экспертцентр", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53625
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры микропроцессорные ДКГ-РМ1203М-01
Назначение и область применения
Дозиметры микропроцессорные ДКГ-РМ1203М-01 (далее - дозиметры) предназначены
для измерений мощности амбиентного эквивалента дозы гамма- излучения (далее по тексту -
МЭД), измерений амбиентного эквивалента дозы гамма - излучения (далее - ЭД), измерений
времени накопления амбиентного эквивалента дозы гамма-излучения.
Описание средства измерений
Конструктивно дозиметры выполнены в виде портативного карманного прибора, на
лицевой панели которого расположены окно приемопередатчика инфракрасного канала связи,
жидкокристаллический дисплей (ЖК-дисплей) и кнопки управления дозиметром. На задней
панели дозиметра расположена крышка батарейного отсека и клипса для крепления дозиметра
к одежде.
Принцип действия дозиметра основан на регистрации импульсов, вызванных попада-
нием ионизирующего излучения на газоразрядный счетчик Гейгера-Мюллера типа СБМ-20.
Электрические импульсы от счетчика регистрируются и обрабатываются микропроцессором,
результаты измерений мощности амбиентного эквивалента дозы и накопленной дозы выво-
дятся на экран жидкокристаллического дисплея и сохраняются в памяти с возможностью их
последующей обработки. Микропроцессор также управляет работой дисплея, блока питания и
модуля электронных часов.
Дозиметры позволяют записывать в память и передавать во внешний персональный
компьютер истории измерения мощности амбиентного эквивалента дозы trial-излучения,
индицировать текущее время (в часах, минутах, секундах) и текущую дату (число, месяц и
год) на экране цифрового жидкокристаллического дисплея.
Дозиметры имеют режим работы «Поиск» и могут подавать звуковые сигналы при пре-
вышении установленного порога по МЭД и ЭД. Измерения МЭД и ЭД производятся непре-
рывно и независимо от того, какая величина индицируется в данный момент на дисплее.
В дозиметрах из режима индикации МЭД дополнительно осуществляется запуск нача-
ла измерения МЭД. При этом текущее значение МЭД обнуляется, и измерение начинается
сначала.
Момент начала измерения индицируется мигающими символами 00,00 на ЖКИ в тече-
ние 10 с, а на круговой аналоговой шкале отображается степень набора статистической ин-
формации.
Внешний вид дозиметров и схема пломбировки приведены на рисунках 1 и 2.

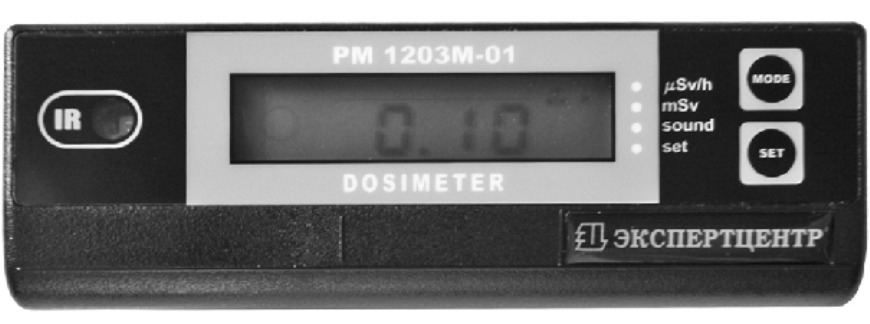

Рисунок 1 – Общий вид дозиметров ДКГ-РМ1203М-01
Лист № 2
всего листов 5
Пломбирование дозиметров как изделий осуществляется путем пломбирования клей-
ким стикером на задней панели прибора, на котором нанесены:
- наименование предприятия-изготовителя;
- логотип предприятия – изготовителя;
- текст «гарантийная пломба».
Рисунок 2 – Схема пломбировки
Программное обеспечение
Программное обеспечение (ПО) дозиметров встроенное.
Встроенное ПО предназначено для расчёта и вывода измеренных значений МЭД, ЭД,
индицирования текущего времени (в часах, минутах, секундах) и текущей даты (число, месяц,
год) на экране цифрового жидкокристаллического дисплея, позволяет записывать в энергоне-
зависимую память историю измерений.
Идентификационные данные приведены в таблице 1.
Таблица 1
НаименованиеИдентифика-Номер версииЦифровой иденти-Алгоритм вы-
ПО ционное на- (идентификаци- фикатор ПО (кон- числения циф-
именованиеонный номер)трольная сумма ис-рового иденти-
ПО ПО полняемого кода) фикатора ПО
РМ1203М
(встроенное ПО)
1203m6.hexV6.00х05653А31CRC32
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики дозиметра приведены в таблице 2.
Таблица 2
Наименование параметраЗначение
Диапазон измерений МЭД, мкЗв/ч от 0,1 до 2000
Диапазон установки порогов МЭД, мкЗв/ч, (с от 0,1 до 1999,99
шагом 0,01 мкЗв/ч)
Пределы допускаемой основной относитель-± (15+А
1
/H+ А
2
*H),
ной погрешности измерений МЭД, %где: А
1
– коэффициент равный 1,5 мкЗв/ч,
А
2
– коэффициент равный 0,0025 (мкЗв/ч)
-1
,
H – измеренная МЭД в мкЗв/ч
Диапазон измерений ЭД, мЗвот 0,01 до 9999
Диапазон установки порогов ЭД,от 0,01 до 9999
(с шагом 0,001 мЗв), мЗв
Пределы допускаемой основной относитель-
ной погрешности измерений ЭД, %± 20
Диапазон измерений времени накопления ЭДот 1 до 9999
(с шагом 1 ч), ч
Лист № 3
всего листов 5
Наименование параметраЗначение
Пределы допускаемой дополнительной отно-
сительной погрешности измерений МЭД и
ЭД, %:
- при изменении температуры от нормальной
до повышенной или пониженной;± 15
- при крайних значениях напряжения питания; ± 10
- при изменении влажности воздуха от нор-мальной
до повышенной.± 10
Диапазон измеряемых энергий, МэВот 0,06 до 1,5
Энергетическая зависимость чувствительно-
сти относительно энергии 0,662 МэВ (
137
Сs) в
пределах энергий, %:
от 0,06 до 0,662 МэВ ± 25
от 0,662 до 1,5 МэВ ± 30
Анизотропия чувствительности дозиметра при вращении в горизонтальной плоскости, при
изменении угла падения фотонного излучения относительно основного направления
облучения, %:
для угловот 0° до ±90°от 90° до 180°
- для энергии 0,059 МэВ - 5- 15
- для энергии 0,662 МэВ - 15 - 15
- для энергии 1,25 МэВ - 10 - 10
Наименование параметраЗначение
Анизотропия чувствительности дозиметра при вращении в вертикальной плоскости, при
изменении угла падения фотонного излучения относительно направления максимальной
чувствительности, %:
для угловот 0° до ±90°от 90° до 180°
- для энергии 0,059 МэВ - 50 - 65
- для энергии 0,662 МэВ- 50- 15
- для энергии 1,25 МэВ- 35- 15
Время измерения МЭД, с, не более36
Время срабатывания при внезапном увеличе-
нии значения МЭД более чем в 10 раз, с, не10
более
Нестабильность показаний за время непре-
рывной работы 24 ч, %, не более± 5
Режим связи дозиметра с персональным ком-
пьютером через инфракрасный канал связи на
расстоянии, м не более0,2
Средняя наработка дозиметра на отказ, ч, не10000
менее
Средний срок службы дозиметра, лет, не ме-6
нее
Габаритные размеры (длина×ширина×высота),
мм, не более
без упаковки125 × 47 ×25
в упаковке180 ×135 ×71
Масса, кг, не более
без упаковки0,17
в упаковке0,42
Напряжение питания дозиметра осуществля-
ется от двух элементов типа V357, Вот 2,7 до 3,2
Лист № 4
всего листов 5
от минус 15 до 60
Значение
от минус 15 до 25
до 75
от 86 до 106
от минус 40 до минус 15
Наименование параметра
Нормальные условия эксплуатации:
- температура окружающего воздуха , °C
- относительная влажность воздуха при тем-
пературе воздуха 35 °C, %
- атмосферное давление, кПа
Рабочие условия эксплуатации:
- температура окружающего воздуха (с инди-
кацией на дисплее), °C
- температура окружающего воздуха (без ин-
дикации на дисплее, но с записью результатов
измерений в энергонезависимую память), °C
- относительная влажность воздуха при тем-
пературе воздуха 35 °C, %
- атмосферное давление, кПа
до 80
от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
ПЛЮС. 412118.002-01РЭ методом компьютерной графики в левом нижнем углу и на корпус
дозиметров в виде наклейки.
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
Таблица 3
ДКГ-РМ1203М-01
НаименованиеОбозначениеКол-во,Примечание
шт.
Дозиметр микропроцессорный
ПЛЮС.412118.0021
Элемент питания *VARTAV3572
В
у
п
аковке
изгот
о
-
вителя
ТИГР.426434.0081
Поставляется по
Адаптер инфракрасного канала связитребованию потре-
IR Computer Link ACT-IR220L бителя по отдельно-
му заказу
УпаковкаТИГР.412915.0021
Руководство по эксплуатацииПЛЮС.412118.002 РЭ1
РМ1203М.exe1
Поставляется по
Программное обеспечение
требованию потре-
бителя по отдельно-
му заказу
* Допускается применение других элементов питания, аналогичных по параметрам
Поверка
осуществляетсявсоответствиисразделом4«Методикаповерки»документа
ПЛЮС.412118.002-01РЭ «Дозиметры микропроцессорные ДКГ-РМ1203М-01. Руководство по
эксплуатации», утверждённым руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 30 июля 2013 г.
Основные средства поверки:
- установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (Госреестр №
2425-06), диапазон МЭД от 5
.
10
-7
до 5
.
10
-2
Зв/ч, пределы допускаемой относительной погреш-
ности измерений ± 5 % (Р=0,95).
Лист № 5
всего листов 5
Сведения о методиках (методах) измерений
Дозиметры микропроцессорные ДКГ-РМ1203М-01. Руководство по эксплуатации
ПЛЮС.412118.002-01РЭ.
Нормативные и технические документы
ГОСТ 8.070-96. ГСИ. Государственная поверочная схема для средств измерений по-
глощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и
электронного излучений.
ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические
условия.
ГОСТ 28271-89. Приборы радиометрические и дозиметрические носимые. Общие тех-
нические требования и методы испытаний.
ДозиметрмикропроцессорныйДКГ-РМ1203М-01.Техническиеусловия
ПЛЮС.4123118.002-01ТУ.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
-осуществление деятельности в области охраны окружающей среды;
-осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
-выполнение работ по обеспечению безопасных условий и охраны труда;
- осуществление производственного контроля за соблюдением установленных законодатель-
ством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
Закрытое акционерное общество "НТЦ Экспертцентр"
Юридический адрес: 125047, Москва, 4-й Лесной переулок, д. 4.
Почтовый адрес: 127254, Москва, а/я 12
тел/факс: (495) 925-11-79
E-mail:
; сайт:
Заявитель
Общество с ограниченной ответственностью "НТЦ Экспертцентр"
Юридический trial: 125190, г. Москва, Ленинградский пр., д.80, корп. «Г», помещение
XII, комната 9.
Фактический адрес: 141570, Московская обл., Солнечногорский р-н, п. Менделеево,
промзона ВНИИФТРИ, корп.24
тел/факс: (495) 925-11-79
E-mail:
; сайт:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарноепредприятие«Всероссийский научно-исследовательский институтфизико-
технических и радиотехнических измерений». Аттестат аккредитации от 04.12.2008 г., регист-
рационный номер № 30002-08. Действителен до 01.11.2013 г.
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, г.п. Менделеево,
ФГУП «ВНИИФТРИ», главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Ф.В. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.П.«___» ________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 67229-17 | Дозиметры | DIAMENTOR K1S T11028, DIAMENTOR K2S T11029 | Компания "PTW-FREIBURG Physikalisch-Technische Werkstatten Dr. Pychlau GmbH", Германия | 1 год | Перейти |
| 15874-96 | Расходомеры микропроцессорные | СЕВАН-3 | АО "Автоматика ГХИ", Армения, г.Ванадзор | 1 год | Перейти |
| 21009-01 | Измерители напряженности поля малогабаритные микропроцессорные | ИПМ-101М | ЗАО НПП "Доза", пос.Менделеево | 1 год | Перейти |
| 55636-19 | Датчики давления микропроцессорные | СЕНСОР-М | ЧП "БелСенсор", Беларусь, пос.Колодищи | 1 год | Перейти |
| 19794-00 | Дозиметры | FH 40F2 | Фирма "Nardeux S.A.", Франция | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
