Номер госреестра:
56029-13
Наименование СИ:
Установка для определения кислорода
Обозначение типа:
К-7
Производитель:
Фирма "АВИСМА" филиал ОАО "Корпорация "ВСМПО-АВИСМА", г.Березники
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53593
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Установка для определения кислорода К-7
Назначение средства измерений
Установка для определения кислорода К-7 (далее – установка) предназначена для
измерения массовой доли кислорода в порошкообразных и компактных твердых
веществах и материалах.
Описание средства измерений
Принцип действия установки основан на использовании реакции
16
O (n,p)
16
N,
протекающей при облучении анализируемого образца быстрыми нейтронами. Массовую
долюкислородаопределяютсравнениемактивностирадионуклидаазота-16в
анализируемом образце с активностью того же радионуклида в контрольном образце. В
качестве контрольных образцов используют полиметилметакрилат (С
5
Н
8
0
2
)
n
или другое
кислородсодержащее вещество с постоянным и известным стехиометрическим составом.
Установка состоит из генератора нейтронов, транспортной системы, системы
регистрации выходного сигнала и блока управления и обработки данных. Рабочая зона
установки имеет бетонную защиту.
Анализируемые образцы подаются в рабочую зону установки при помощи
транспортнойсистемысвозможностьюподачипорошкообразныхобразцовв
специальных контейнерах. Послевыполненияпрограммыанализа определяется
количество зарегистрированных импульсов от анализируемой пробы и от контрольного
образца. При этом выходным сигналом является количество импульсов, которое прямо
пропорционально массовой доле кислорода в анализируемом образце. Обработка
измерительной информации проводится по ГОСТ 9853.5-96.

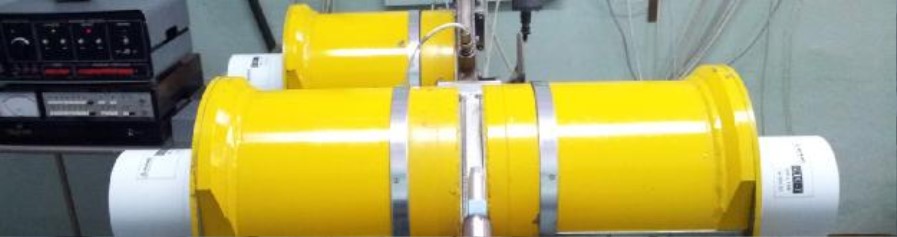

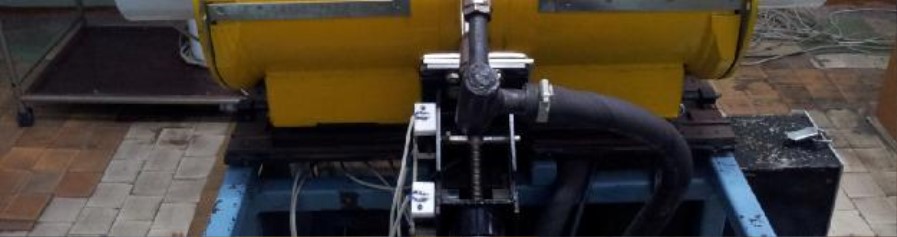

Внешний вид установки представлен на рисунке 1.
Рисунок 1 Внешний вид установки для определения кислорода К-7
Место нанесения знака поверки
Лист № 2
Всего листов 3
Программное обеспечение
Установка оснащена внешним программным обеспечением «К7», позволяющим
осуществлять контроль процесса измерений, обрабатывать и сохранять результаты
измерений.
Идентификационные данные программного обеспечения
Наименование
(идентификационный
программногономер)
обеспеченияобеспечения
Алгоритм
программного
Идентификационное
Номер версии
Цифровойвычисления
наименование идентификатор цифрового
обеспечения
программного
программного
программного идентификатора
обеспечения
обеспечения
К7К7.ехе2.0303CF1D2CRC 32
Уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Значения характеристик
Диапазон измерений количества импульсов, шт
0 - 10000
10
± 20
от 15 до 28
не более 75
Метрологические и технические характеристики
Наименование характеристик
0,001 – 0,5
220 ± 22
50
Предел допускаемого СКО случайной составляющей
относительной погрешности измерений количества
импульсов, %:
Диапазон измерений массовой доли кислорода*, %
Пределы допускаемой относительной погрешности
измерений массовой доли кислорода*, %
Питание:
- напряжение, В
- частота, Гц
Площадь, занимаемая установкой, м
2
Масса (без бетонной защиты), кг
50
1200
Условия эксплуатации:
температура окружающего воздуха,
°
С
относительная влажность воздуха, %
Полный средний срок службы, лет
10
* характеристики нормированы для измерений массовой доли кислорода в диоксиде
кремния.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
- установка для определения кислорода К-7;
- еИI.560.061 ТО «Установка для определения кислорода К-7. Техническое описание и
инструкция по эксплуатации»;
- МП 11-251-2013 «ГСИ. Установка для определения кислорода К-7. Методика поверки».
Лист № 3
Всего листов 3
Поверка
осуществляется по документу МП 11-251-2013 «ГСИ. Установка для определения
кислородаК-7. Методика поверки», утвержденному ФГУП «УНИИМ» 28 февраля
2013 г.
Перечень эталонных средств поверки:
- весы лабораторные электронные II (высокого) класса точности по ГОСТ Р 53228;
- диоксид кремния чда по ГОСТ 9428-73.
Сведения о методиках (методах) измерений
ГОСТ 9853.5-96 «Титан губчатый. Методы определения кислорода»
.
СТО 48-274.9-2006 Титан губчатый. МВИ массовой доли кислорода нейтронно–
активационным методом.
Нормативные и технические документы, устанавливающие требования к установке
Паспорт установки для определения кислорода К-7.
еИI.560.061 ТО «Установка для определениякислорода К-7. Техническое
описание и инструкция по эксплуатации».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
применяется вне сферы государственного регулирования обеспечения единства
измерений.
Изготовитель
«АВИСМА» филиал ОАО «Корпорация ВСМПО-АВИСМА»
618421, Россия, Пермский край,
г. Березники, ул. Загородная, 29
Тел: +7 (3424) 29-31-03
Факс: +7 (3424) 29-30-99
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии»
(ГЦИ СИ ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: +7 (343) 350-26-18, факс: (343) 350-20-39, e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального.
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п. «___» _________ 2013 г.
