Номер госреестра:
56028-13
Наименование СИ:
Нивелиры оптические
Обозначение типа:
GOL 32 D
Производитель:
Фирма "Robert Bosch Power Tools GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.10.2023
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53592
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нивелиры оптические GOL 32 D
Назначение средства измерения
Нивелиры оптические GOL 32 D предназначены для измерений превышений при
создании, развитии и поддержании в рабочем состоянии государственных нивелирных
сетей II, III, IV классов.
Описание средства измерений
Основными элементами нивелира являются зрительная труба с компенсатором,
подставка с тремя подъемными винтами и вертикальная осевая система. Приведение
нивелира в рабочее положение осуществляется по установочному круглому уровню и
индицируется приведением пузырька круглого уровня в центр ампулы. После этого
визирная ось автоматически выставляется в горизонтальное положение при помощи
компенсатора наклона.
Принцип действия нивелиров основан на автоматической установке визирной оси в
горизонтальноеположениеспомощьюмаятниковогооптико-механического
компенсатора с магнитным демпфером. Измерение превышений состоит в суммировании
разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным
рейкам, установленным в каждых двух последовательных точках, расположенных по
некоторой линии и образующей нивелирный ход.
Нивелир имеет горизонтальный лимб для угловых измерений с делениями через 1º и
с оцифровкой по часовой стрелке через каждые 10º (360º) и дальномерные нити для
измерений расстояний, представляющие собой две короткие горизонтальные линии,
расположенные сверху и снизу относительно более длинной горизонтальной линии,
выгравированные на специальной пластине. Нивелир рассчитан на использование со
штативом.
Отсчет по рейке выполняется визуально, отсчет углов – по горизонтальному лимбу.

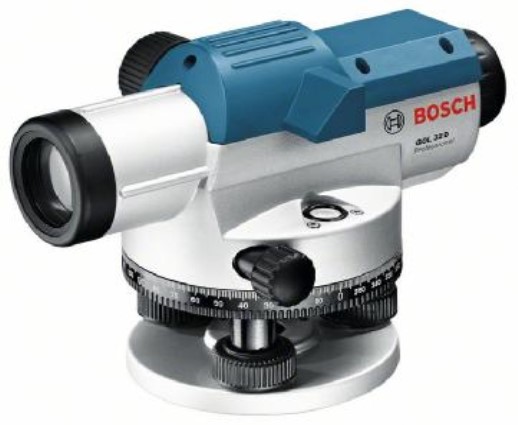

Рисунок - 1 Общий вид нивелира GOL32D и место нанесения
знака утверждения типа
Лист № 2
Всего листов 3
32
36
1
о
30’
8’
±15’
±0,3"
100±1
Метрологические и технические характеристики
Оптический нивелир GOL 32 D
Увеличение зрительной трубы, крат, не менее
Диаметр входного зрачка зрительной трубы, мм, не
менее
Угловое поле зрения зрительной трубы, не менее
Цена деления круглого установочного уровня,…/2 мм
Диапазон работы компенсатора
Систематическая погрешность работы компенсатора
Коэффициент нитяного дальномера
Пределы допускаемой СКП превышений на 1 км
двойного хода, мм
Степень защиты (защита от пыли и брызг воды)
Диапазон рабочих температур,
°
С
Масса, кг, не более
±1,0
IP 54
От -20 до +50
1,7
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом, а также на боковую часть корпуса нивелира методом наклейки.
Комплектность средства измерений
Нивелир (с крышкой на объективе)1 шт.
Нитяной отвес1 шт.
Шестигранный ключ1 шт.
Футляр1 шт.
Руководство по эксплуатации1 экз.
Методика поверки1 экз.
Поверка
осуществляется в соответствии с документом МП 56028-13 «Нивелиры оптические GOL
32 D. Методика поверки», утвержденным ФГУП «ВНИИМС» 20 июня 2013 года.
Основные средства поверки: Экзаменатор эталонный 1-го разряда М-055,
автоколлиматор цифровой АК-Ц, рейка нивелирная РН-3 ГОСТ 10528-90, нивелирная сеть
по ГОСТ 10528-90.
Сведения о методиках (методах) измерений
Сведения о методах измерений изложены в разделе «Работа с инструментом»
документа «GOL Professional 20 D | 20 G | 26 D | 26 G | 32 D | 32 G. Руководство по
эксплуатации»
Нормативныеитехническиедокументы,устанавливающиетребованияк
нивелирам оптическим GOL 32 D
Приказ Минэкономразвития России от 23 июля 2013 г. N 412 «Об утверждении
перечня измерений, относящихся к сфере государственного регулирования обеспечения
единстваизмерений,выполняемыхприосуществлениигеодезическойи
картографической деятельности, и обязательных метрологических требований к ним, в
том числе показателей точности измерений»;
Техническая документация фирмы-изготовителя.
Лист № 3
Всего листов 3
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление геодезической и картографической деятельности (в соответствии с
пунктом 2.3 приложения №2 приказа Министерства экономического развития РФ № 412
от 23 июня 2013 г. «Об утверждении перечня измерений, относящихся к сфере
государственного регулирования обеспечения единства измерений, выполняемых при
осуществлении геодезической и картографической деятельности, и обязательных
метрологических требований к ним, в том числе показателей точности измерений»).
Изготовитель
Robert Bosch GmbH, Германия.
D-70771 Leinfelden-Echterdingen,
Max-Lang-Strasse, 40-46
T +49(0) 711 811-0
Заявитель
ООО «Геосервисприбор»
Ш. Энтузиастов, 31 строение 37, г. Москва, 105120
Тел.: 8 (495) 777-42-47, Факс: 232-06-28, 232-20-05, 708-44-70
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66,
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___» ______________2013 г.
М.п.
