Системы измерений длительности соединений MSS M16_NSN, ГРСИ 55995-13
Номер госреестра:
55995-13
Наименование СИ:
Системы измерений длительности соединений
Обозначение типа:
MSS M16_NSN
Производитель:
Фирма "Nokia Solutions and Networks Oy", Финляндия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53554
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений длительности соединений MSS M16_NSN
Назначение средства измерений
Системы измерений длительности соединений MSS M16_NSN, далее СИДС, предна-
значеныдляизмерениядлительностителефонныхсоединенийсцельюполучения
исходных данных для расчета их стоимости.
Описание средства измерений
СИДС является виртуальной (функциональной) системой измерений длительности
телефонных соединений оборудования с измерительными функциями, входящей в состав
оконечно-транзитного узла связи, на платформах: ATCA, DX200, версия ПО M16, сетей под-
вижной радиотелефонной связи стандартов: GSM 900/1800, UMTS, производства Nokia
Solutions and Networks Oy, Финляндия, далее оборудование.
СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует
возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено по модульному принципу: плата-кассета-
кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкциони-
рованного доступа замком с электронной защитой и специальным ключом. Доступ к кассетным
модулям возможен только после вскрытия защитной двери статива (рисунок 1).
На рисунке 2 изображено место пломбирования кассетного модуля (блокируется воз-
можность бесконтрольной выемки кассет).
Общий вид оборудования и схема пломбировки от несанкционированного доступа,
представлены на рисунках 1 и 2.

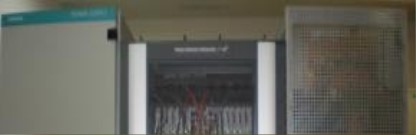

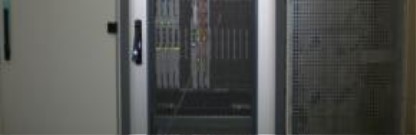

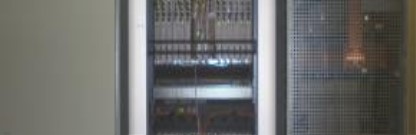

Рисунок 1 - Общий вид оборудования
с открытой дверью

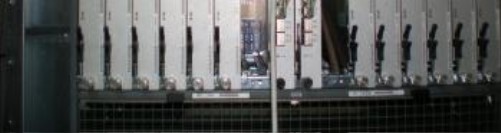

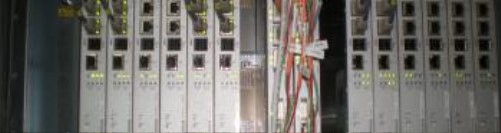

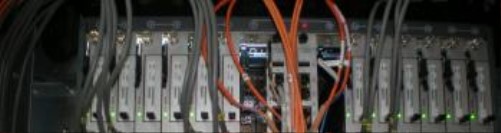

Рисунок 2 - Место пломбирования кассетного
модуля (выделено)
Лист № 2
Всего листов 3
Программное обеспечение
Программное обеспечение (ПО) встроенное, версии М16, управляет функционировани-
ем оборудования.
Идентификационные данные ПО оборудования приведены в таблице 1
Таблица 1
Наименова-
ние ПО
Цифровой идентификатор
ПО (контрольная сумма
исполняемого кода)
Mobile
DX200/
ATCA
Switching SW
Идентифи-
кационное
наименование
ПО
MSS_MG
Номер версии
(идентифика-
ционный
номер) ПО
M 16
Каждый бинарный модуль
ПОснабжёнуникальным
цифровым идентификато-
ром, который прописывается
при его сборке (компиляции)
в R&D.
Алгоритм вы-
числения циф-
рового иденти-
фикатора ПО
SHA1
По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится
к группе «С», в соответствии с МИ 3286-2010.
ПО оборудования и измеренные данные достаточно защищены с помощью специаль-
ных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных дей-
ствиями пользователя:
·
данные защищены от несанкционированной модификации уникальным форматом сохра-
няемых файлов и средствами подсчета контрольной суммы исполняемого кода;
·
реализовано однозначное назначение каждой команды для инициирования функции или
изменения данных;
·
интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;
·
выдаются предупреждения в случае, если действия пользователя могут повлечь изменение
или удаление измеренных данных.
Метрологические и технические характеристики
·
пределы допускаемой абсолютной погрешности измерения длительности телефонных
соединений± 1 с;
·
вероятность неправильного тарифицирования телефонного соединения, не более 0,0001;
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию оборудования,
в состав которого входит СИДС, типографским способом.
Комплектность средства измерений
§
Методика поверки на СИДC;
§
СИДС, в составе комплекса оборудования;
§
руководство по эксплуатации 5295-007-17717434-2013РЭ cистем измерений длитель-
ности соединений MSS M16_NSN.
Поверка
осуществляется по документу 5295-007-17717434-2013 МП «Системы измерений длительности
соединений MSS М16_NSN Методика поверки», утвержденному ФГУП ЦНИИС в ноябре
2013 г.
Основное средство поверки:
·
формирователь телефонных соединений Призма-М: (1 – 3600) с, Δ =
±
0,25 с.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
Руководство по эксплуатации 5295-007-17717434-2013РЭ систем измерений длитель-
ности соединений MSS М16_NSN, версия ПО M16.
Нормативные и технические документы, устанавливающие требования к системам изме-
рений длительности соединений MSS M16_NSN
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и час-
тоты;
·
Техническая и эксплуатационная документация Nokia Solutions and Networks Oy.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Учет объема оказанных услуг электросвязи операторами связи.
Изготовитель
Nokia Solutions and Networks Oy, Финляндия
Karaportti 3, 02610 Espoo, Finland
Испытательный центр:
ФГУП ЦНИИС
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Аттестат аккредитации ФГУП «ЦНИИС» по проведению испытаний средств измерений
в целях утверждения типа № 30112-13 от 22.03.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии_________________Ф.В. Булыгин
М.п.«____»__________2013 г.
