Система измерительная автоматизированного управления технологическими процессами энергоблока №7 ОАО "Назаровская ГРЭС" (АИСУ ТП энергоблока №7 ОАО "Назаровская ГРЭС") Нет данных, ГРСИ 55971-13
Номер госреестра:
55971-13
Наименование СИ:
Система измерительная автоматизированного управления технологическими процессами энергоблока №7 ОАО "Назаровская ГРЭС" (АИСУ ТП энергоблока №7 ОАО "Назаровская ГРЭС")
Обозначение типа:
Нет данных
Производитель:
ЗАО "Хоневелл", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53527
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительная автоматизированного управления технологическими
процессамиэнергоблока№7ОАО «Назаровская ГРЭС» (АИСУ ТП
энергоблока №7 ОАО «Назаровская ГРЭС»)
Назначение средства измерений
Системаизмерительнаяавтоматическогоуправлениятехнологическими
процессами энергоблока №7 ОАО «Назаровская ГРЭС» (АИСУ ТП энергоблока №7
ОАО «Назаровская ГРЭС») (далее – АИСУ ТП Э7НГРЭС) предназначена для измерений
температуры, давления, перепада давления на энергоблоке №7 ОАО «Назаровская ГРЭС».
Описание средства измерений
Основными функциями АИСУ ТП Э7НГРЭС являются:
-
непрерывныеавтоматическиеизмерения,сбор,обработкаипредставление
информацииотеплотехническихпоказателях работы энергоблока№7
ОАО «Назаровская ГРЭС»: температуре, давлении, перепаде давления и уровне;
-
обеспечение повышения надежности и экономичности работы энергоблока №7
ОАО «Назаровская ГРЭС».
Кроме измерительных, система АИСУ ТП Э7НГРЭС выполняет следующие
функции:
-
автоматического архивирования массива измеренных данных;
-
диагностики и прогнозирования состояния энергоблока №7 ОАО «Назаровская
ГРЭС» на основе полученной измерительной информации;
-
обеспечения оперативного персонала информационно-справочными данными.
Измерительные каналы (далее ИК) АИСУ ТП Э7НГРЭС состоят из: датчиков и
преобразователейдавления,датчиковтемпературы,исистемыизмерительно-
управляющей ExperionPKS (далее СИУ ExperionPKS) – вторичная, электрическая часть
ИК системы АИСУ ТП Э7НГРЭС.
Для измерений теплотехнических параметров используются:
-
для измерений температуры – преобразователи термоэлектрические кабельные типа
КХТА (ГР № 36765-09) с номинальными статическими характеристиками по
ГОСТ Р 8.585-2001. «ГСИ. Термопары. Номинальные статические характеристики
преобразования»;
-
для измерений давления – датчики давления Метран-55 (ГР № 18375-08), которые
преобразуют давление в унифицированный сигнал (4-20) мА;
-
для измерения перепада давления и уровня – преобразователи давления и разности
давления типа ST 3000 (ГР № 14250-05), которые преобразуют перепад давления и
уровень в унифицированный сигнал (4-20) мА;
-
для измерений перепада давления – датчики давления Метран-150 (ГР № 32854-09),
которые преобразуют перепад давления в унифицированный сигнал (4-20) мА.
Лист № 2
Всего листов 8
Вторичная часть ИК АИСУ ТП Э7НГРЭС представляет собой СИУ ExperionPKS
(ГР № 17339-12).
СИУ ExperionPKS предназначены для:
-
приема и обработки аналоговых сигналов, поступающих от первичной части ИК;
-
проведения оперативно-статистических расчетов;
-
формирование управляющих аналоговых и дискретных сигналов;
-
отображения информации на дисплеях АРМ и формирования отчетных документов.
С СИУ ExperionPKS измерительная информация передается по цифровым линиям
связи на резервный пульт аварийного останова энергоблока и инженерные станции.
На инженерные станции может быть выведена любая измерительная информация,
как полученная непосредственно от датчиков, так и обработанная с помощью СИУ
ExperionPKS.

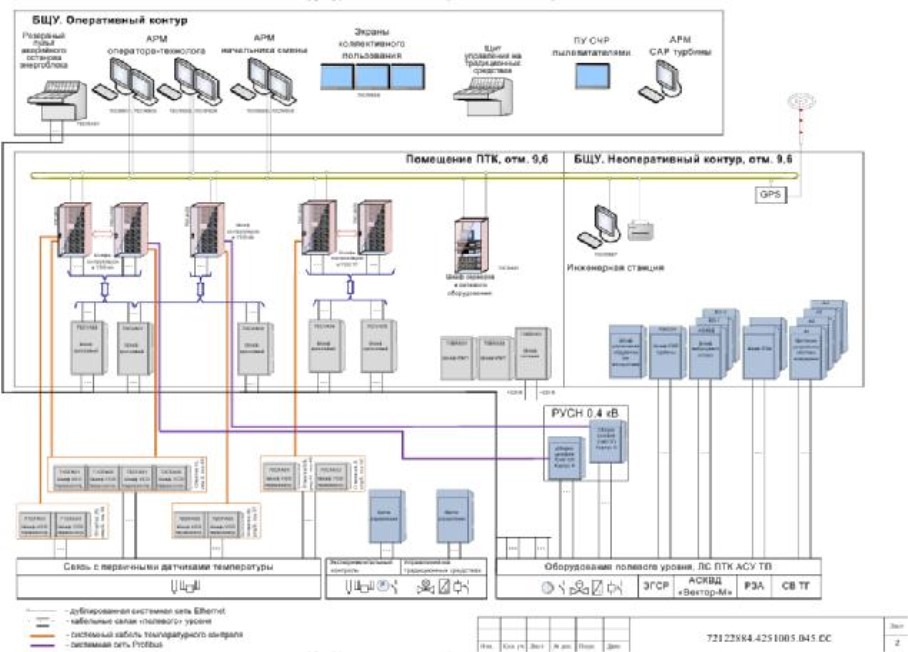

Рисунок 1 – Структурная схема АИСУ ТП Э7НГРЭС
Программное обеспечение
В АИСУ ТП Э7НГРЭС используется система измерительно-управляющая
ExperionPKS, которая представляют собой совокупность технических устройств и
вычислительного комплекса, в состав которого входит специализированное ПО. СИУ
ExperionPKS обеспечивают защиту ПО и измерительной информации паролями в
соответствии с правами доступа. Средством защиты данных является их кодирование.
Лист № 3
Всего листов 8
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «С» (по МИ 3286-2010). Метрологические характеристики нормированы с учетом
влияния ПО.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения АИСУ ТП
Э7НГРЭС
Experion PKS
Control Data Access Server
pscdasrv.exe
40X.X.XX.XX
Experion PKS EMDB
Server
EMDBServer.exe
40X.X.XX.XX
Experion PKS
ER Server
ErServer.exe
40X.X.XX.XX
Experion PKS
CL Name Server
glcnameserver.exe
40X.X.XX.XX
Experion PKS
erver Operator Management
Hsc_oprmgmt.exe
40X.X.XX.XX
Experion PKS
Server System
HSCSERVER_
Servicehost.exe
40X.X.XX.XX
Experion PKS System
Repository
SysRep.exe
40X.X.XX.XX
Наименование
Идентификационное
наименование
Номер версии
Примечание – Номер версии ПО определяют первые две цифры (40), в качестве букв
«XX» могут использоваться любые символы.
Метрологические и технические характеристики
Основные технические характеристики АИСУ ТП Э7НГРЭС приведены в
таблице 2.
Лист № 4
Всего листов 8
Таблица 2 – Основные характеристики ИК АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС»
Состав ИК
Тип ИК, единица
измерений
Диапазон
измерений
Первичный измерительный
преобразователь
ЭИК
Пределы основной
допускаемой
погрешности ИК АИСУ
ТП энергоблока №7
ОАО «Назаровская
ГРЭС»
ИК температуры,
°С
от 0 до 1100
КТХА
Класс допуска 1 по ГОСТ 8.585-2001
Δ = ± 1,5 °C (от 0 до 375 °С)
Δ = ± 0,004·t °C (от 375 до 800 °С)
СИУ Experion PKS
Δ = ± (40 мкВ + 1,5 °С)
Δ = ± 8,0 °С
Δ = ± 8,0 °С
от 0 до 101,3
Метран-55-ДИВ
γ = ± 0,5 %
СИУ Experion PKS
γ = ± 0,075 %
γ = ± 0,58 %
γ = ± 1,5 %
ИК давления, кПа
Метран-55-ДИ
γ = ± 0,5 %
СИУ Experion PKS
γ = ± 0,075 %
γ = ± 0,58 %
γ = ± 1,5 %
Пределы допускаемой
погрешности ИК АИСУ
ТП энергоблока №7
ОАО «Назаровская
ГРЭС» в рабочих
условиях применения
от 0 до 392,3
от 0 до 980,7
от 0 до 1 569
от 0 до 2 452
от 0 до 3 923
от 0 до 9 807
от 0 до 15 690
от 0 до 24 520
от 0 до 39 230
от 0 до 58 840
Лист № 5
Всего листов 8
Окончание таблицы 2
Состав ИК
Тип ИК, единица
измерений
Диапазон
измерений
Первичный измерительный
преобразователь
ЭИК
от 0 до 24,52
от 0 до 39,23
от 0 до 61,78
ST3000
γ = ± 0,075 %
СИУ Experion PKS
γ = ± 0,075 %
γ = ± 0,15 %
γ = ± 1,5%
ИК перепада
давления, кПа
Метран-150 CD
γ = ± 0,075 %
СИУ Experion PKS
γ = ± 0,075 %
γ = ± 0,15 %
γ = ± 1,5 %
ИК уровня, мм
ST3000
γ = ± 0,075 %
СИУ Experion PKS
γ = ± 0,075 %
γ = ± 0,15 %
γ = ± 1,5 %
Пределы основной
допускаемой
погрешности ИК
АИСУ ТП
энергоблока №7
ОАО «Назаровская
ГРЭС»
Пределы допускаемой
погрешности ИК АИСУ
ТП энергоблока №7
ОАО «Назаровская ГРЭС»
в рабочих условиях
применения
от 0 до 39,23
от 0 до 61,78
от 0 до 156,9
от 0 до 245,0
от 0 до 617,4
от 0 до 600
от 0 до 1000
от 0 до 2500
от 0 до 4000
Примечания:
1. Δ – абсолютная погрешность; γ – приведенная погрешность в % от диапазона измерений.
2. Допускается заменапервичных измерительных преобразователей на аналогичные утвержденных типов с метрологическими
характеристиками не хуже, чем у перечисленных в Таблице 2. Замена оформляется актом в установленном на ОАО «Назаровская ГРЭС»
порядке. Акт хранится совместно с настоящим описанием типа АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС» как его неотъемлемая
часть.
Лист № 6
Всего листов 8
Рабочие условия применения компонентов системы.
Для датчиков давления Метран-55:
-
температура окружающего воздуха
-
относительная влажность
от 5
°
С до 35
°
С;
до 80 % при 35 °С;
Для датчиков давления Метран-150:
-
температура окружающего воздуха
-
относительная влажность
от 5
°
С до 35
°
С;
до 80 % при 35 °С;
Для преобразователей давления и разности давления типа ST 3000
-
температура окружающего воздухаот 5
°
С до 35
°
С;
-
относительная влажностьдо 80 % при 35 °С;
Для системы измерительно-управляющей ExperionPKS
-
температура окружающего воздухаот 15
°
С до 30
°
С;
-
относительная влажностьдо 80 % без конденсации при 25 °С.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной
документациисистемыизмерительнойавтоматизированногоуправления
технологическими процессами энергоблока №7 ОАО «Назаровская ГРЭС» (АИСУ ТП
энергоблока №7 ОАО «Назаровская ГРЭС») типографским способом.
Комплектность средства измерений
Комплектность указана в таблице 3.
Таблица 3 – Комплектность системы измерительной автоматизированного
управления технологическими процессами энергоблока №7 ОАО «Назаровская ГРЭС»
(АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС»)
Наименование
Датчик давления Метран-55-ДИ
Датчик давления Метран-55-ДИВ
Преобразователи давления и разности давления типа ST 3000
Преобразователи термоэлектрические кабельные типа КХТА
Датчики давления Метран-150
Системы измерительно-управляющей ExperionPKS
Методика поверки АИСУ ТП Э7Н ГРЭС.МП
Количество
44 шт.
4 шт.
17 шт.
36 шт.
8 шт.
1 шт.
1 шт.
Лист № 7
Всего листов 8
Поверка
осуществляется по документу АИСУ ТП Э7Н ГРЭС.МП «Система измерительная
автоматизированногоуправлениятехнологическимипроцессамиэнергоблока№7
ОАО «Назаровская ГРЭС (АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС»).
Методика поверки», утвержденному ФГУП «ВНИИМС», утвержденному в ноябре 2013 г.
Основное оборудование, используемое при поверке, указано в таблице 4.
Таблица 4 – Перечень основного оборудования для поверки системы
измерительнойавтоматизированногоуправлениятехнологическимипроцессами
энергоблока №7ОАО «Назаровская ГРЭС» (АИСУТПэнергоблока№7
ОАО «Назаровская ГРЭС»)
Эталонное
средство измерений
Тип
Основные характеристики
Калибратор-измеритель
стандартных сигналов
КИСС-03
Диапазон измерений тока 0-20 мА, измерений
напряжения 0-200 мВ, 0-10 В, класс точности при
измерении и генерации тока и напряжения 0,05
Диапазон воспроизведения тока 0 … 25 мА,
напряжения минус 10 … 60 мВ, 0 … 12 В,
пределыдопускаемойосновнойабсолютной
погрешности ±0,003 мА, ± 0,005 мВ, ±3мВ
соответственно
Калибратор-измерительИКСУ-
унифицированных сигналов 2000А
эталонный
Сведения о методиках (методах) измерений
сведения отсутствуют.
Нормативные документы, устанавливающие требования к системе измерительной
автоматизированного управления технологическими процессами энергоблока №7
ОАО «Назаровская ГРЭС» (АИСУ ТП энергоблока №7 ОАО «Назаровская ГРЭС»)
ГОСТ 22520-85 Преобразователи давления, разрежения и разности давлений с
электрическими аналоговыми выходными сигналами ГСП.
Общие технические условия
ГОСТ Р 8.585-2001ГСИ. Термопары. Номинальные статические характеристики
преобразования
ГОСТ Р 8.596-2002ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения
Публикация МЭК 770Методыоценкирабочиххарактеристикизмерительных
преобразователей, предназначенныхдля использованияв
системах управления промышленными процессами
Лист № 8
Всего листов 8
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
-
осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности
к эксплуатации опасного производственного объекта.
Изготовитель
Закрытое акционерное общество «Хоневелл» (ЗАО «Хоневелл»)
121059, Россия, Москва, ул. Киевская 7
Тел. (7-495) 796 98-00 Факс (7-495) 796-98-93
e-mail:
,
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: 8 (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 47564-11 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110 кВ "Югорская" ОАО "Тюменьэнерго" | Нет данных | ООО "ЭнергоСервисКомплект" (ЭнСервиКо), г.Омск | 4 года | Перейти |
| 82913-21 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Полаир-Недвижимость" | - | Общество с ограниченной ответственностью "Региональная энергетическая компания" (ООО "РЭК"), г. Нижний Новгород, ул. 40 лет Победы, дом №4, пом. № П 7 | 4 года | Перейти |
| 54744-13 | Пробники дифференциальные с модулями управления и питания | 1141А (пробники) 1142А (модули) | Фирма "Agilent Technologies, Inc.", США | 1 год | Перейти |
| 70540-18 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "ВКС" в составе ЕЦСОИ ОАО "ЭнергосбыТ Плюс" | Нет данных | ООО "Спецэнергопроект", г.Москва | 4 года | Перейти |
| 73153-18 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Север" по объекту НПС "Приводино" | Нет данных | АО "Транснефть - Север", г.Ухта | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
