Номер госреестра:
55963-13
Наименование СИ:
Преобразователи расхода
Обозначение типа:
V-Cone
Производитель:
Компания "McCrometer, Inc.", США
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53518
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расхода V-Cone
Назначение средства измерений
Преобразователи расхода V-Cone (далее - V-Cone) предназначены, в комплекте с
преобразователями дифференциального давления, для измерений расхода и объема
(массы) жидких и газообразных сред (газа, насыщенного и перегретого пара) в закрытых
трубопроводах с диаметрами условных проходов от 15 до 1800 мм.
Описание средства измерений
Принцип действия преобразователей расхода V-Cone основан на уравнении
Бернулли для безотрывного течения среды.
Преобразователь расхода V-Cone состоит из сужающего устройства V-Cone (далее
первичного преобразователя) и одного или нескольких, в зависимости от диапазона
измерений, преобразователей дифференциального давления.
Первичный преобразователь состоит из цилиндрического корпуса, выполненного
из стали, в котором неподвижно установлено сужающее устройство - стальное коническое
тело с отверстием для отбора давлений. Коническое тело также служит для гомогенизации
потока (статического перемешивания) и формирования нормализованного профиля
скоростей, что позволяет применять преобразователь расхода при укороченных длинах
прямых участков трубопроводов перед и после места установки V-cone.
Полное давление (динамическое и статическое давление) отбирается через отвод в
стенке цилиндрического корпуса, расположенный по отношению к коническому телу
выше по потоку. Статическое давление отбирается через отвод, соединенный с
коническим телом, или при измерении загрязненных сред через отвод, расположенный по
отношении к коническому телу ниже по потоку. Дифференциальное давление (разность
полного и статического давлений), которое пропорционально расходу измеряемой среды,
измеряют преобразователем дифференциального давления.
При измерении массового расхода (приведенного к стандартным условиям
объемного расхода газа) с применением преобразователя многопараметрического
дифференциального давления, преобразователь температуры может быть, по заказу,
установлен в корпусе сужающего устройства или в трубопроводе сразу после сужающего
устройства V-Cone, но не более 3Ду ниже по течению.
Преобразователи многопараметрические дифференциального давления измеряют
дифференциальноедавление,статическоедавление,температуру,производят
определение массового (или объемного проведенного к стандартным условиям) расхода
среды и преобразуют его в значение постоянного тока (4-20мА) или цифровой сигнал в
стандарте Modbus. Совместно с V-Cone применяют следующие средства измерений:
- преобразователи многопараметрические, внесенные в Государственный реестр
СИ РФ: IMV30; 3051SMV; 3808; SMV3000;
- преобразователи давления измерительные 2600Т (модификации 267 и 269);
- термопреобразователь сопротивления Pt100 по ГОСТ Р 8.625-2006.
Диапазоны измерений и погрешности преобразователей дифференциального
давления должны соответствовать данным, приведенным в таблице 2.
V-Coneнеимеетсобственногопрограммногообеспечения(сведенияо
программном обеспечении преобразователеймногопараметрических приведеныв
описании типа на них).
Внешний вид преобразователя расхода V-Cone с установленным преобразователем
многопараметрическим и преобразователем температуры представлен на рисунке 1.
Лист № 2
Всего листов 5
ПломбированиюподлежатместасоединенияV-Coneсманометром
дифференциальным (преобразователем многопараметрическим
).
Преобразователи расхода V-Cone в зависимости от способа присоединения к
трубопроводу с соответствующим обозначением модели и стандарта исполнения указаны
в таблице 1.
Таблица 1
Модель
Тип присоединения
Стандарт
VS
ASME B16,5 исполнение RF
VW
ASME B16,5 исполнение RF
VR
ASME B16,5 исполнение RTJ
VC
DIN EN 1092-1 исполнение 1 (Тип В)
VQ
ASME B16,5 исполнение RTJ
VD
DIN EN 1092-1 исполнение 1 (Тип В)
VH
Межфланцевое
ASME B16,5
VB
VT
Резьба 1/2”…6” NPT
Фланцевое присоединение
(плоский фланец)
Фланцевое присоединение
(воротниковый фланец)
Фланцевое присоединение
(воротниковый фланец)
Приварное присоединение
Резьбовое
Фланцевое присоединение
(плоский фланец)
Фланцевое присоединение
(плоский фланец)
Фланцевое присоединение
(воротниковый фланец)

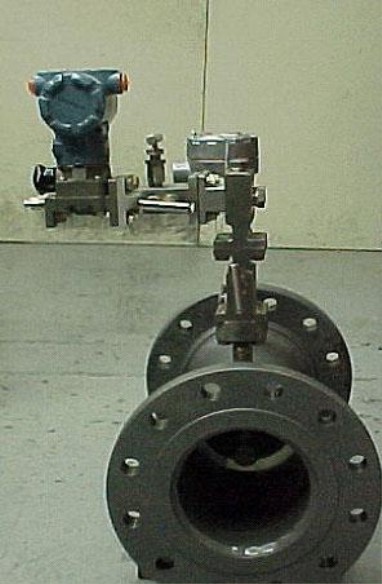

Рисунок 1. V-cone модель VC
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Таблица 2
± (0,075-0,6)
от минус 13,79 до 13,79
Наименование параметра
Модель V-Cone
Значение параметра
VS, VW, VR, VB, VT, VC, VD,VH
VQ
Пределы допускаемой
приведенной погрешности
преобразователей разности
давления (в зависимости от
модели)
g
, %
Диапазон измерений
преобразователей разности
давления, МПа
Пределы допускаемой
относительной погрешности при
измерении объема и объемного
расхода в рабочих условиях, %,
где h- максимальное значение
диапазона измерений
преобразователя разности
давления, кПа;
x
i
-измеряемое значение разности
давления, кПа
22
÷÷
øø
öö
çç
èè
ææ
xx
±
0,25
+
1
×
ç
g ×
h
÷
2
±
1
+
1
×
ç
g ×
h
÷
2
i i

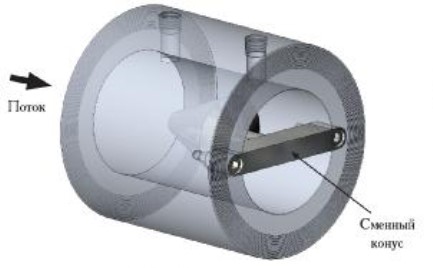

Рисунок 3. Сужающее устройство модели VH
Преобразователи расхода V-Cone межфланцевого исполнения (модель VH) имеют
съемный конус (рисунки 2, 3). Наличие набора сменных конусов позволяет производить
измерения в разных диапазонах расхода путем замены конуса.
Рисунок 2. V-Cone модель VH
Лист № 4
Всего листов 5
Знак утверждения типа
наносят на эксплуатационную документацию типографским способом.
Комплектность средства измерений
В комплект поставки расходомера входят:
Преобразователь расхода V-Cone
Монтажный комплект
Руководство по эксплуатации
Методика поверки МП- 2550-0220-2013
1 шт.;
1 комп. (по заказу)
1 экз;
1 экз.
± 1,0 в диапазоне 3:1
± 1,0 в диапазоне 10:1*
± 1,5 в диапазоне 3:1
± 1,5 в диапазоне 10:1*
10:1*
измеряемой среды, °С
Пределы допускаемой
относительной погрешности при
измерении массы и массового
расхода (объема и объемного
расхода, приведенного к
стандартным условиям), %
Диаметры условного проходаот 15 до 900 (до 1800 поот 15 до 150
трубопровода, мм специальному заказу)
Наибольший динамический
диапазон измерений расхода
Диапазон измерений объемногоЖидкостиЖидкости
расхода в рабочих условиях, в от 0,064 до 82406,0 от 0,064 до 572,0
зависимости от Ду, м
3
/ч Газы Газы
от 0,64 до 824060,0от 0,64 до 5720,0
Диапазон температуры
от минус 250 до 650 от минус 200 до 400
длина
ширина
от 2 до 1800от 2 до 50
Максимальное рабочее давление,
МПа4215
Условия эксплуатации:
относительная влажность, %;от 0 до 99 без конденсации
атмосферное давление, кПа; от 84 до 106,7
температура окружающего от минус 55 до 85
воздуха, °С
Диапазон температуры
окружающего воздуха приот минус 55 до 60
хранении и транспортировании,
°С
Габаритные размеры (в
зависимости от исполнения и Ду),
мм, не более
от 197 до 2500 от 58 до 242
от 40 до 1800 от 51 до 216
высота
от 45 до 1850от 51 до 216
Масса (в зависимости от
исполнения и Ду), кг, не более
Средний срок службы, лет12
Средняя наработка до отказа, ч 58300
Примечание: *) при применении преобразователей давлений, разности давлений с
погрешностью не более 0,075 % и преобразователя температуры с погрешностью не более
0,2 ºС.
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП-2550-0220-2013 «Преобразователи расхода V-Cone.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
31.07.2013 г.
Основные средства поверки:установка поверочная расходомерная для жидких
сред, погрешность ± 0,15 %; установка поверочная для счетчиков газа погрешность
± 0,3 %.
Сведения о методиках (методах) измерений
Методикаизмеренийизложенавруководствепоэксплуатациина
«Преобразователи расхода V-Cone».
Нормативные и технические документы, устанавливающие требованияк
преобразователям расхода V-Cone
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств
измерений объема и массы жидкости»;
2 ГОСТ 8.618-2006 «ГСИ. Государственнаяповерочная trial для средств
измерений объемного и массового расхода газа»;
3 Техническая документация компании-изготовителя «McCrometer, Inc», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- выполнение государственных учетных операций.
Изготовитель
компания «McCrometer, Inc», США.
Адрес: 3255 West Stetson Avenue Hemet, CA 92545, USA,
тeл: +1 (951) 652 68 11, факс: +1 (951) 652 30 78,
.
Заявитель
ООО «АППЭК-Сервис», Россия.
Адрес: 195265, Санкт-Петербург, Гражданский пр., 111,
тел: (812) 531 14 07, факс: (812) 531 14 40,
email:
.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».
Адрес: 190005, Санкт-Петербург, Московский пр., д.19,
тел. (812) 251-76-01, факс (812) 713-01-14,
e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № 30001-10 от
20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии_______________Ф.В. Булыгин
М.п.«_____»_________________2013 г.
