Приложение к свидетельству № 53477
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики линейных перемещений индуктивные серий RM, RL
Назначение средства измерений
Датчики линейных перемещений индуктивные серий RM, RL (далее по тексту – датчи-
ки) предназначены для преобразования линейного перемещения в напряжение или силу посто-
янного тока.
Описание средства измерений
Конструктивно датчики выполнены в виде автономных блоков.
Принцип действия заключается в преобразовании перемещения плунжера (щупа)
датчика в пропорциональный данному перемещению электрический сигнал напряжения или
силы постоянного тока. Датчик состоит из трех соосных обмоток и подвижного
ферромагнитного сердечника на оси трансформатора. Сердечник короче чем трансформатор,
поэтому при его осевом перемещении меняется коэффициент магнитной связи обмоток. На
центральную обмотку подается напряжение возбуждения, с боковых обмоток снимается
наведенный сигнал, пропорциональный положению сердечника. Совместно с датчиком ис-
пользуется блок электроники (нормализатор сигнала) IMCA или KAB, преобразующий сигнал
с обмоток датчика в нормированный сигнал по току (от 0 до 20 мА или от 4 до 20 мА) или на-
пряжению (от 0 до 10 В, от минус 10 до 10 В, от 0 до 5 В или от минус 5 до 5 В). Блок
электроники KAB интегрируется в кабель на расстоянии 1 метра от окончания кабеля,
выходящего из датчика. Блок электроники IMCA предназначен для монтажа на стандартную
DIN-рейку.
Датчики, в зависимости от диапазона измерений, типоразмеров, вида подключения, ти-
па выходного сигнала, опций нелинейности могут выпускаться в различных модификациях. В
зависимости от модификации, маркировка датчиков проводится следующим образом:
RM (RM-HYD, RM-HYD-F18 или RL)xxx-yyy-zzz-O,
где xxx – верхнее значение диапазона измерений;
yyy – тип сердечника A, S, SG, G или T;
zzz – вид подключения (интегрированный кабель (2м) аксиальный или радиальный
(KA/KR) или 4-х контактный разъем М12 аксиальный или радиальный (SA/SR));
O – опция нелинейности L20, опция защиты IP68, опция температуры H до 180 °С или
другие опции согласно документации производителя.
Маркировка блока электроники:
IMCA-24V-xxx или KAB-24V-xxx,
где xxx – тип выходного сигнала 020A, 420A, 5V, 10V, ±10V, ±5V.
Защита от несанкционированного доступа предусмотрена в виде опломбирования кор-
пуса датчика.
Внешний вид датчиков и блоков электроники, места пломбирования и наклеек приве-
дены на рисунках 1 – 6.

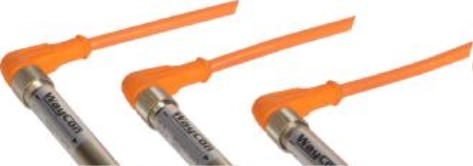

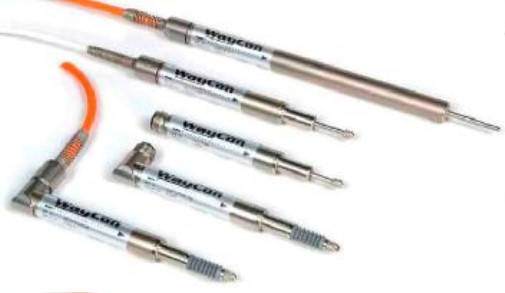

Рисунок 1 – Внешний вид датчиков RM
** - место наклейки

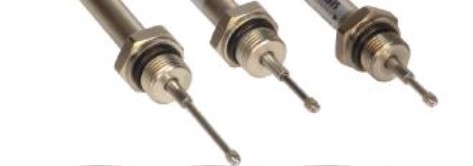

Рисунок 2 – Внешний вид датчика RM-HYD
Рисунок 3 – Внешний вид датчика RM-HYD-F18
Лист № 2
Всего листов 6
** - место наклейки
** - место наклейки
Лист № 3
Всего листов 6
Рисунок 4 – Внешний вид датчика RL

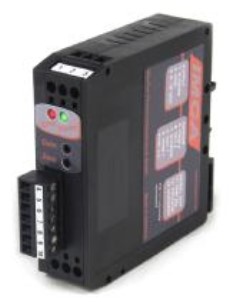

Рисунок 5 – Внешний вид блока электроники IMCA для установки на DIN-рейку

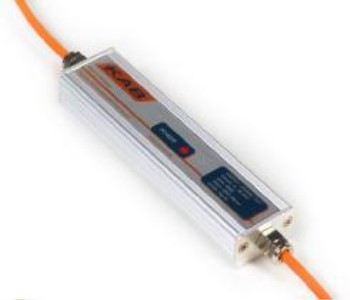

Рисунок 6 – Внешний вид блока электроники на кабеле KAB
** - место наклейки
* - места пломбирования
* - места пломбирования
Лист № 4
Всего листов 6
Общие характеристики
Питание от сети постоянного тока: напряжение, В …………………..………… от 9 до 36.
Потребляемая мощность, Вт, не более …………………………………………………... 1,8.
Нормальные условия эксплуатации:
- диапазон температур, °С ………………………………………………………. от 15 до 25;
- диапазон относительной влажности, при температуре 25 °С, % …………… от 30 до 80.
Знак утверждения типа
Знак утверждения типа средства измерений наносится на шильд датчика способом гра-
вировки и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Комплект поставки приведен в таблице 2.
RM
± 0,3
RM-
HYD
± 0,8
40 × 40 × 393,5
RM-
HYD-
F18
от 0 до 100
320
RL
Масса, г
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
Пределы
МодельДиапазон измере-допускаемой приведен-
Геометрические размеры,
датчика ний, мм ной к диапазону изме-
(ширина × высота × глубина), мм
рений погрешности из-
мерений, %
от 0 до 2
от 0 до 5
36
42
± 0,3
12 × 12 × 483
± 0,344 × 44 × 476
от 0 до 10
от 0 до 25
от 0 до 50
от 0 до 100
от 0 до 200
от 0 до 2
от 0 до 5
от 0 до 10
от 0 до 50
от 0 до 100
от 0 до 120
от 0 до 140
от 0 до 160
от 0 до 180
от 0 до 2
от 0 до 5
от 0 до 10
от 0 до 25
от 0 до 50
от 0 до 100
от 0 до 200
от 0 до 25
от 0 до 50
от 0 до 80
47
59
85
136
238
38
55
65
84
107
120
146
158
172
85
91
96
108
140
190
290
150
230
290
от 0 до 150
от 0 до 200
от 0 до 300
от 0 до 600
± 1,5
± 0,3
43 × 20 × 993
360
420
550
670
Лист № 5 Trial
листов 6
Поверка
осуществляется по документу МП 206/2023/1-2013 «Датчики линейных перемещений
индуктивные серий RM, RL. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ
им. Д.И. Менделеева» в октябре 2013 г.
Основные средства поверки:
- штангенрейсмас ШР-630-0,10 ГОСТ 164-90: диапазон измерений от 60 до 630 мм,
пределы допускаемой абсолютной погрешности измерений ± 0,10 мм;
- меры длины концевые плоскопараллельные, набор № 1, ГОСТ 9038-90, (1,0 - 100) мм,
4-го разряда по ГОСТ Р 8.763-2011;
- плита 1-0-630 x 400 ГОСТ 10905-86;
- калибратор процессов документирующий Fluke 753 (рег. № 49876-12): диапазон
измерений напряжения постоянного тока от минус 30 до 30 В, пределы допускаемой основной
абсолютной погрешности измерений ± (0,02 %U + 0,005 В), где U – показания калибратора, В;
диапазон измерений силы постоянного тока от минус 30 до 30 мА, пределы допускаемой
основной абсолютной погрешности измерений ± (0,01 %I + 5 мкА), где I – показания
калибратора, мА.
Сведения о методиках (методах) измерений
Датчики линейных перемещений индуктивные серий RM, RL. Паспорт.
Нормативные и технические документы, устанавливающие требования к датчикам ли-
нейных перемещений индуктивным серий RM, RL
Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуа-
циях, осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта, выполнение работ по оценке соответствия промышлен-
ной продукции и продукции других видов, а также иных объектов установленным законода-
тельством Российской Федерации обязательным требованиям.
Таблица 2
Наименование
Обозначение
Кол-во
Датчик
В соответствии с таблицей 1
1
Блок электроники
IMCA или KAB1
Паспорт
ПС
1
Методика поверки
МП 206/2023/1-20131
Лист № 6
Всего листов 6
Изготовитель
WayCon Positionsmesstechnik GmbH, Германия
Адрес: Мелбееренштрассе 4, 82024 Тауфкирхен, Германия
Тел.: +49 89 / 67 97 13 - 0, факс: +49 89 / 67 97 13 - 250,
Сайт:
Заявитель
Закрытое акционерное общество «Сенсор Системс Солюшнс» (ЗАО «Сенсор Системс»),
г. Москва
Адрес: 111394, г. Москва, ул. Перовская, 65, стр.1
тел./факс: +7 (495) 649-63-70, e-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологии
им. Д.И. Менделеева». (ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»).
Юридический (почтовый) адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс (812) 713-01-14
e-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» _______________2013 г.
