ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Антенны логопериодические HL050
Назначение средства измерений
Антенны логопериодические HL050 (далее по тексту – антенны) предназначены для
измерений характеристик электромагнитных полей СВЧ диапазона.
Описание средства измерений
Конструктивно антенна представляет собой две логопериодические антенны, имею-
щие общую запитку и пересекающиеся под острым углом в месте расположения вибраторов
высоких частот. На металлической подложке основания антенны для улучшения согласова-
ния установлен радиопоглощающий материал. Приемная часть антенны защищена герме-
тичным радиопрозрачным колпаком. Конструкция антенн обеспечивает работу в сверхширо-
ком диапазоне рабочих частот со стабильной зависимостью коэффициента усиления и фор-
мой главного лепестка диаграммы направленности. Антенны запитываются через коаксиаль-
ный вход типа 3,5 мм (розетка) по ГОСТ РВ 51914-2002.
Принцип действия антенн основан на преобразовании высокочастотного тока, наве-
денного электромагнитным полем на приемных частях антенны в переменное напряжение,
передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую
к измерительному устройству.
При измерениях плотности потока энергии электромагнитного поля антенны
посредством кабельной сборки подключаются к входу измерителя мощности, анализатора
спектра, измерительного приемника или другого приемного измерительного устройства. При
возбуждении электромагнитного поля с нормированными характеристиками антенны
подключаются к выходу генератора сигналов СВЧ или другого источника сигналов.

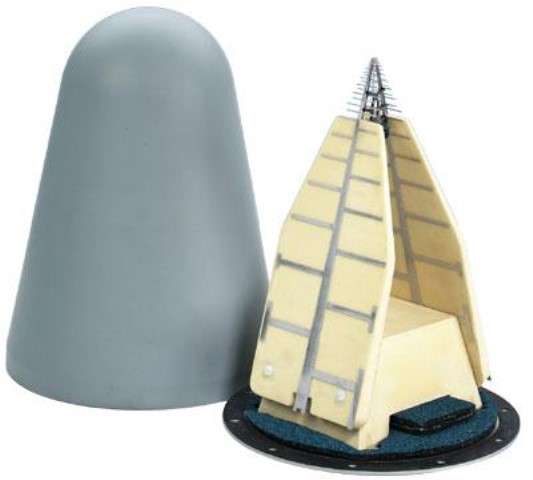

Внешний вид антенны со снятым защитным колпаком приведен на рисунке 1. Места

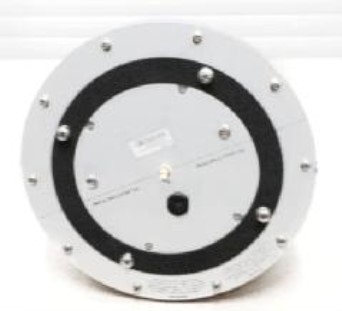

пломбировки от несанкционированного доступа и место нанесения наклейки «Знак утвер-
ждения типа» (тыльная сторона корпуса антенны) приведены на рисунке 2.
Рисунок 1
Лист № 2
Всего листов 4
Рисунок 2
*
- места пломбировки от несанкционированного доступа
**
- место для нанесения наклейки «Знак утверждения типа»
Наименование параметра или характеристики
Значение характеристики
±
2,0
от минус 30 до 55
до 80
Метрологические и технические характеристики
Метрологические и технические характеристики антенн приведены в таблице 1.
Таблица 1
от 0,85 до 26,5
2,5
8,5
210
´
300
0,8
Рабочий диапазон частот, ГГц
КСВН входа, не более
Коэффициент усиления, дБ
Пределы допускаемой погрешности измерений коэффици-
ента усиления, дБ
Габаритные размеры (диаметр × высота), мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
температура окружающего воздуха,
°
С
относительная влажность воздуха при температуре
20
°
С, %
атмосферное давление, мм рт. ст.
от 630 до 795
Знак утверждения типа
Знак утверждения типа наносится на тыльную сторону корпуса антенны в виде на-
клейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
Комплект поставки включает:
- антенна логопериодическая HL050 – 1 шт.;
- эксплуатационная документация – 1 к-т;
- методика поверки – 1 шт.;
- упаковочная тара – 1 шт.
Поверка
осуществляется по документу МП 55902-13 «Инструкция. Антенны логопериодические
HL050 фирмы «Rohde&Schwarz GmbH & Co. КG», Германия. Методика поверки», утвер-
жденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 13.05.2013 г.
Основные средства поверки:
- анализатор электрических цепей векторный ZVA40 (рег. № 37174-08), диапазон ра-
бочих частот от 10 МГц до 40 ГГц, пределы допускаемой относительной погрешности уста-
***
Лист № 3
Всего листов 4
новки частоты
±
8
.
10
-6
, уровень гармонических составляющих в выходном сигнале не более
минус 20 дБ, диапазон мощности выходного сигнала от минус 30 до 6 дБм, пределы допус-
каемой относительной погрешности измерений модуля коэффициента передачи в диапазоне
от минус 75 до 15 дБ ± 1 дБ, пределы допускаемой относительной погрешности измерений
модуля коэффициента отражения в диапазоне от минус 25 до 10 дБ ±1 дБ;
- установка измерительная К2П-71 (рег. № 26235-03): диапазон частот от 0,2 до
37,5 ГГц, пределы допускаемой относительной погрешности измерений коэффициента ка-
либровки и эффективной площади измерительных антенн ± 1,0 дБ.
Сведения о методиках (методах) измерений
«Антенны логопериодические HL050. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к антеннам ло-
гопериодическим HL050
ГОСТ РВ 51914-2002.
ГОСТ Р 8.574-2000 «Государственная поверочная схема для средств измерений
плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до
178,4 ГГц».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма «Rohde & Schwarz GmbH & Co. KG», Германия.
Muhldorfstrabe 15 D-81671 Munchen.
тел. +49(89)-41-210, +49(89)-4129-121-64.
Заявитель
Общество с ограниченной ответственностью «CeртCE» (ООО «CeртCE»).
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис
310.
Телефон/факс: (459) 505-41-28.
E-mail:
,
.
Лист № 4
Всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное уч-
реждение «Главный научный метрологический центр Министерства обороны Российской
Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул.
Комарова, д. 13.
Тел.: (495) 583-99-23, факс: (495) 583-99-48.
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению
испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» _______________2013 г.
