Устройства измерения нагрузки от опорного гнезда планера самолета УИН-С, ГРСИ 55901-13
Номер госреестра:
55901-13
Наименование СИ:
Устройства измерения нагрузки от опорного гнезда планера самолета
Обозначение типа:
УИН-С
Производитель:
ООО "Автоматизированные системы управления" (АСУ), г.Шелехов
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 01, 02, 03
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53446
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства измерения нагрузки от опорного гнезда планера самолёта УИН-С
Назначение средства измерений
Устройство измерения нагрузки от опорного гнезда планера самолёта УИН-С входит в
состав комплекса весового тензометрического ВТ АВИА в количестве трёх штук и
предназначено для измерения нагрузки в статическом режиме отдельно на каждом из трёх
опорных гнёзд планера самолёта.
Описание средства измерений
Устройство УИН-Сявляется переносным и состоит из узла встройки c
тензорезисторным датчиком LSC-10и прибораBI-100RB, соединённых между собой
специальным кабелем. Узел встройки датчика представляет собой стальной сборный корпус
цилиндрической формы, который нижней частью, имеющей цилиндрическое отверстие,
устанавливается на шток гидроподъёмника, а верхней, имеющей сферический наконечник,
вводится в опорное гнездо планера самолёта. Для измерения используются три штатных
гидравлических подъёмника, предназначенные для подъёма самолёта при выполнении
технического обслуживания. Измерение производится путем подъёма самолёта на трёх
гидроподъёмниках и отрыва его колёс от земли, после чего считываются показания с дисплеев
трёх приборов BI-100RB.
В устройстве используются датчик весоизмерительный тензорезисторный на сжатие
типа LSC модификации LSC-10 фирмы CAS Corporation Ltd. Р.Корея (Госреестр №31532-09) и
прибор (устройство весоизмерительное) типаBI модификацииBI-100RB фирмы CAS
Corporation Ltd. Р.Корея (Госреестр №17605-06).

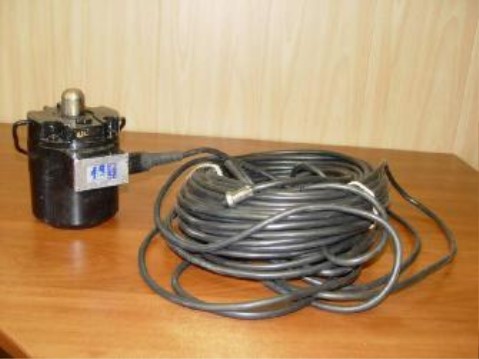

Общий вид устройства УИН-С представлен на рисунке 1.
Узел встройки с кабелемПрибор BI- 100RB
Рис. 1. Устройство УИН-С
Лист № 2
Всего листов 4
Программное обеспечение
В составе прибора имеется встроенное программное обеспечение (ПО).
Защита от несанкционированных вмешательств и доступа в ПО, настройкам и данным
измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю
юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения
положения переключателя юстировки. Место нанесения пломбы – нижняя сторона прибора.
Схема пломбирования прибора представлена на рисунке 2.
Рис. 2 Схема пломбирования прибора
Наименование
ПО
Алгоритм вычис-
ления цифрового
идентификатора
ПО
Встроенное ПО
BI-100RB
-
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Цифровой
Идентификацион-Номер версииидентификатор ПО
ное наименование (идентификацион- (контрольная
ПОный номер ПО)сумма
исполняемого кода)
BI-100RB-
Исполняемый код
недоступен для
считывания и
модификации
Защита ПО от преднамеренных и непреднамеренных изменений в соответствии с
МИ 3286-2010 – «А».
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2
Таблица 2
Максимальная нагрузка (Max), кг10000
Минимальная нагрузка (Min), кг 500
Действительная цена деления (d), кг 2
Пределы допускаемой погрешности от измеряемой нагрузки, % ±0,1
Продолжение табл.2
Габаритные размеры узла встройки (Длина Х Ширина Х Высота), мм
Габаритные размеры прибора, (Длина Х Ширина Х Высота), мм
150х120х170
220х205х90
Потребляемая мощность, В·А
Диапазон рабочих температур узла встройки датчика, °С:
Диапазон рабочих температур прибора,
°
С
от –10 до +40
Лист № 3
Всего листов 4
Масса устройства, кг14,0
Электрическое питание: от встроенного аккумулятора, В
Полный средний срок службы, лет
Вероятность безотказной работы за 2000 ч
0,15
7,2 ÷ 9
10
0,9
от –10 до +40
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации
устройства УИН-С 4УЗ.038.012 типографским способом.
Комплектность средства измерений
Таблица 2
НаименованиеКол-во
Устройство УИН-С в сборе1 шт.
Руководство по эксплуатации устройства УИН-С 4УЗ.038.012РЭ1 шт.
Методика поверки1 шт.
Поверка
осуществляется по документу МП 55901-13
«
Устройство измерения нагрузки от опорного
гнезда планера самолётаУИН-С. Методика поверки», утверждённому ГЦИ СИ ФГУП
«СНИИМ» 04 октября 2013 г.
Основные средства поверки: стационарная силовоспроизводящая машина, включающая
диапазон воспроизведения до 100 kN (10 т) с пределом допускаемых значений доверительных
границ относительной погрешности δ ≤ 0,05% по ГОСТ Р 8.663-2009 «ГСИ. Государственная
поверочная схема для средств измерения силы»
Сведения о методиках (методах) измерений
Метод измерений содержится в Руководстве по эксплуатации устройства УИН-С
4УЗ.038.012РЭ.
Нормативные и технические документы, устанавливающие требования к устройствам
измерения нагрузки от опорного гнезда планера самолёта УИН-С
Техническая документация ООО «Автоматизированные системы управления»
г. Шелехов, Иркутская обл.
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Обществосограниченнойответственностью«Автоматизированныесистемы
управления» (ООО «АСУ»), г. Шелехов, Иркутской обл.
Адрес: 666030, г. Шелехов, Иркутской обл., ул. Индустриальная,1
Почтовый адрес: 666030, г. Шелехов, Иркутской обл., ул. Индустриальная,1
тел./факс. (395-2) 55-07-92, (395-50) 9-32-60, E-mail:
Заявитель
Закрытое акционерное общество Авиакомпания «ИрАэро»
(ЗАО Авиакомпания «ИрАэро»), г. Иркутск
Адрес: 664009, г. Иркутск, ул.1-ая Советская, 139А,
Почтовый адрес: 664009, г. Иркутск, ул.1-ая Советская, 139А
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный
ордена Трудового Красного Знамени научно-исследовательский институт метрологии (ФГУП
«СНИИМ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
тел. (383) 210-08-14, факс (383) 210-13-60, E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___» ______________2013 г.
