Номер госреестра:
55876-13
Наименование СИ:
Системы измерений передачи данных
Обозначение типа:
SSR
Производитель:
Фирма "Ericsson AB", Швеция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53419
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений передачи данных SSR
Назначение средства измерений
Системы измерений передачи данных SSR, далее СИПД, предназначены для измерений
длительности сеанса передачи данных и количества (объема) информации при передаче дан-
ных, с целью получения исходных данных для расчета их стоимости.
Описание средства измерений
СИПД является виртуальной (функциональной) системой измерений оборудования
семейства мультисервисных пограничных маршрутизаторов: SSR 8020, SSR 8010, версий ПО:
13, 14, производства Ericsson AB, Швеция.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует
возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено по модульному принципу: плата-кассета-
кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкциони-
рованного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной
двери статива (рис. 1).

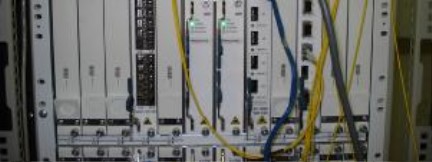

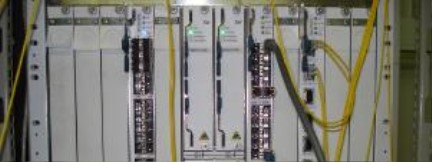

На рис. 2 изображено место блокировки кассетного модуля, исключающего возможность
бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помощью од-
нократно наклеиваемой этикетки с фирменным знаком.
Общий вид оборудования и схема блокировки от несанкционированного доступа, пред-
ставлены на рисунках 1 и 2.

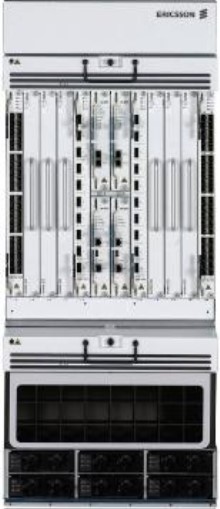

Рисунок 1 - Общий вид оборудованияРисунок 2- Место блокировки кассет
(выделено)
Лист № 2
Всего листов 3
Программное обеспечение
Программное обеспечение (ПО) встроенное, версий ПО 13, 14, управляет функциони-
рованием оборудования.
Идентификационные данные ПО оборудования приведены в таблице 1.
Таблица 1
Наименова-
ние ПО
Алгоритм вычисле-
ния цифрового
идентификатора ПО
Идентифи-
кационное
наименование
ПО
IPOS 13
Номер версии
(идентифика-
ционный но-
мер) ПО
13
IPOS
IPOS 14
14
Цифровой идентифи-
катор ПО (контроль-
ная сумма исполняе-
мого кода)
Каждый бинарный
модуль ПО снабжён
уникальным цифро-
вым идентификато-
ром, который пропи-
сывается при его
сборке (компиляции)
Криптографическая
хеш-функция MD5
Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответству-
ет «С» по МИ 3286-2010.
ПО оборудования и измеренные данные достаточно защищены с помощью специаль-
ных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных дей-
ствиями пользователя:
§
данные защищены от несанкционированной модификации уникальным форматом
сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;
§
реализовано однозначное назначение каждой команды для инициирования функции или
изменения данных;
§
интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;
§
выдаются предупреждения в случае, если действия пользователя могут повлечь измене-
ние или удаление измеренных данных.
Метрологические и технические характеристики
§
пределы допускаемой абсолютной погрешности измерения длительности сеанса
передачи данных ± 1 с;
§
пределы допускаемой абсолютной погрешности измерения количества (объема)
информации ± 1 байт;
§
вероятность неправильного представления исходных данных для тарификации, не более
0,0001.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию оборудования, в
состав которого входит СИПД, типографским cпособом.
Комплектность средства измерений
§
Методика поверки на СИПД;
§
СИПД, в составе комплекса оборудования;
§
Руководство по эксплуатации 5295-010-29420846-2013РЭ. Система измерений передачи
данных SSR.
Лист № 3
Всего листов 3
Поверка
осуществляется по документу 5295-010-29420846-2013 МП «Система измерений передачи дан-
ных SSR. Методика поверки», утвержденному ФГУП ЦНИИС в октябре 2013 г.
Основное средство поверки:
§
формирователь IP–соединений Амулет-М: 10 байт – 10 Мбайт, ± 1 байт.
Сведения о методиках (методах) измерений
§
руководство по эксплуатации 5295-010-29420846-2013РЭ cистемы измерений передачи
данных SSR, версий ПО 13, 14.
Нормативные и технические документы, устанавливающие требования к системам
измерений передачи данных SSR
Техническая и эксплуатационная документация Ericsson AB
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Учет объема оказанных услуг электросвязи операторами связи.
Изготовитель
Ericsson AB, Швеция
SE-164 80, Stockholm, Sweden
Испытательный центр:
ФГУП ЦНИИС
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Аттестат аккредитации ФГУП «ЦНИИС» по проведению испытаний средств измерений
в целях утверждения типа № 30112-13 от 22.03.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии_________________ Ф.В. Булыгин
М.п.«____»__________2013 г.
