Номер госреестра:
55873-13
Наименование СИ:
Осциллографы-мультиметры
Обозначение типа:
ЖГ-42010
Производитель:
Фирма "Shanghai Total Meter Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53416
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы-мультиметры ЖГ-42010
Назначение средства измерений
Осциллографы-мультиметры ЖГ-42010 (далее по тексту – осциллографы-мультиметры
или приборы) предназначены для исследования формы и измерений амплитудных и временных
параметров электрических сигналов, а также для измерений в режиме «мультиметр» напряжения
и силы постоянного и переменного тока, электрического сопротивления.
Описание средства измерений
Осциллографы-мультиметры ЖГ-42010 представляют собой многофункциональные
портативные электроизмерительные приборы, конструктивно выполненные в специальном
пластмассовом защитном корпусе. Принцип действия осциллографов-мультиметров основан на
аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой
и индикацией выборки сигнала на жидкокристаллическом дисплее.
В режиме «осциллограф» приборы обеспечивают визуальное наблюдение и измерение
амплитудно-временных параметров электрических сигналов по двум независимым каналам,
проведение курсорных измерений. В режиме «мультиметр» производится непосредственное
измерение напряжения и силы постоянного и переменного тока, электрического сопротивления
с цифровой индикацией измеренных значений на дисплее прибора.
На лицевой панели осциллографов-мультиметров расположены функциональные
клавиши и жидкокристаллический цифровой дисплей. Выбор режимов измерения и специальных
функций при измерениях осуществляется при помощи функциональных клавиш. На верхней
панели приборов расположены входные разъёмы, предназначенные для присоединения измери-
тельных проводов и подключения их к источнику исследуемого сигнала и сигнала синхронизации.
На задней поверхности приборов расположен отсек, закрытый съемной крышкой, для установки
аккумулятора.
Фотография общего вида осциллографов-мультиметров представлена на рисунке 1.

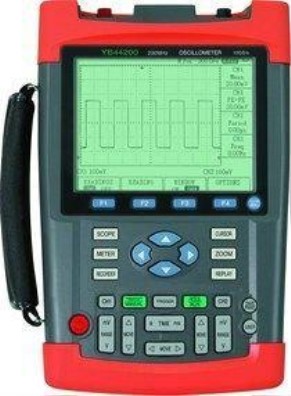

Рисунок 1 – Фотография общего вида осциллографов-мультиметров ЖГ-42010
Метрологические и технические характеристики
Основные метрологические и технические характеристики осциллографов-мультиметров
ЖГ-42010 представлены в таблицах 1 – 3.
Лист № 2
Всего листов 4
400 В
развертки
Таблица 1 – Основные метрологические характеристики осциллографов-мультиметров в
режиме «осциллограф»
Наименование характеристикиЗначение
Параметры каналов вертикального отклонения
Полоса пропускания200 МГц (минус 3 дБ)
Время нарастания сигнала, не более 1,75 нс
Максимальное входное напряжение
постоянного / переменного тока
Сопряжение на входепо постоянному / переменному току
Диапазон установки коэффициента от 2 мВ до 50 В на деление
отклонения(регулируется шагами в последовательности: 1-2-5)
Пределы допускаемой относительной
±
3 %
(
от 5 мВ до 50 В на деление)
погрешности коэффициента отклонения
±
5 %
(
2 мВ на деление)
Входное сопротивление1 МОм (
±
2 %) / 18 пФ (
±
2 пФ)
Параметры системы отклонения по горизонтали
Диапазон установки коэффициента
от 2,5 нс до 50 с на деление
±
1 %
Режимы запуска
Пределы допускаемой относительной
погрешности коэффициента развертки
Запуск развертки и задержка
автоматический, обычный,
режим однократного запуска
Уровень внешнего запуска развертки200 мВ
Разрешение
Таблица 2 – Основные метрологические характеристики осциллографов-мультиметров в
режиме «мультиметр»
Наименование
измеряемой величины
Пределы
измерений
Пределы допускаемой абсолютной
погрешности измерений
400 мА0,1 мА
400 мВ0,1 мВ
±
(0,02
×
U + 10 е.м.р.)
Напряжение4 В 0,001 В
постоянного тока
40 В0,01 В
±
(0,02
×
U + 5 е.м.р.)
400 В 0,1 В
400 мВ0,1 мВ
±
(0,02
×
U + 10 е.м.р.)
Напряжение переменного4 В 0,001 В
(50 – 400 Гц) тока
40 В0,01 В
±
(0,02
×
U + 5 е.м.р.)
400 В 0,1 В
4 мА0,001 мА
±
(0,05
×
I + 10 е.м.р.)
Сила постоянного тока
40 мА 0,01 мА
±
(0,03
×
I + 5 е.м.р.)
±
(0,03
×
I + 10 е.м.р.)
±
(0,02
×
R + 5 е.м.р.)
4 А 0,001 А
±
(0,05
×
I
+
10 е.м.р.)
4 мА 0,001 мА
±
(0,05
×
I + 20 е.м.р.)
Сила переменного 40 мА 0,01 мА
(50 – 60 Гц) тока 400 мА 0,1 мА
4 А0,001 А
±
(0,05
×
I + 20 е.м.р.)
400 Ом 0,1 Ом
±
(0,02
×
R + 10 е.м.р.)
4 кОм0,001 кОм
Электрическое40 кОм 0,01 кОм
сопротивление
400 кОм 0,1 кОм
4 МОм0,001 МОм
20 МОм0,01 МОм
±
(0,05
×
R + 10 е.м.р.)
Примечания:
U – измеренное значение напряжения постоянного / переменного тока;
I – измеренное значение силы постоянного / переменного тока;
R – измеренное значение электрического сопротивления;
е.м.р. – единица младшего разряда.
Лист № 3
Всего листов 4
Таблица 3 – Основные технические характеристики осциллографов-мультиметров
Характеристика Значение
аккумуляторная батарея 7,2 В;
Питаниеадаптер питания постоянного тока
100 – 240 В; 45 – 60 Гц
Габаритные размеры (длина
´
ширина
´
высота), мм256
´
169
´
64
Масса, кг, не более 1,8
Рабочие условия эксплуатации:
– температура окружающего воздуха, °Сот 0 до плюс 40
– относительная влажность, %, не более 90
– атмосферное давление, мм рт. ст.от 630 до 800
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель осциллографов-мультиметров
методом трафаретной печати и на титульный лист руководства по эксплуатации типографским
способом.
Комплектность средства измерений
Комплект поставки осциллографов-мультиметров ЖГ-42010 представлен в таблице 4.
Таблица 4
Наименование
Осциллограф-мультиметр ЖГ-42010
Комплект измерительных принадлежностей
Руководство по эксплуатации
Методика поверки
Количество
1
1
1
1
Поверка
Поверка осциллографов-мультиметров осуществляется по документу МП-033/551-2013
«Осциллографы-мультиметры ЖГ-42010. Методика поверки», утвержденному ГЦИ СИ ФБУ
«Ростест-Москва» 25 октября 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
– калибратор универсальный FLUKE 5520A с опцией SC1100
прямоугольный сигнал (частота 1 кГц на нагрузке 1 MОм):
напряжение сигнала: от ± 1 мВ до ± 130 В
пределы допускаемой абсолютной погрешности (
D
U):
±
(0,001
×
U + 40 мкВ)
синусоидальный сигнал:
частота сигнала: от 50 кГц до 1100 МГц
пределы допускаемой абсолютной погрешности (
D
f):
±
2,5
×
10
-6
Гц
напряжение сигнала: от 5 мВ до 5,5 В
неравномерность АЧХ (относительно 50 кГц):
±
(0,02
×
U + 100 мкВ)
диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В
пределы допускаемой абсолютной погрешности (
D
U):
±
(0,000011 – 0,000018)
·
U
диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц)
пределы допускаемой абсолютной погрешности (
D
U):
±
(0,00015 – 0,002)
·
U
диапазон воспроизведения силы постоянного тока: 0 – 20,5 А
пределы допускаемой абсолютной погрешности (
D
I):
±
(0,0001 – 0,0005)
·
I
диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц)
пределы допускаемой абсолютной погрешности (
D
I):
±
(0,0004 – 0,003)
·
I
диапазон воспроизведения электрического сопротивления: 0,0001 Ом – 1100 МОм
пределы допускаемой абсолютной погрешности (
D
R):
±
(0,000028 – 0,003)
·
R
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Методы измерений с помощью осциллографов-мультиметров указаны в документе
«Осциллографы-мультиметры ЖГ-42010. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к осциллографам-
мультиметрам ЖГ-42010
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия».
2 Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма «Shanghai Total Meter Co., Ltd.», КНР
Адрес: R.1112, Jiahe Sunshine Building, No.76, Jiuxin Gong Rd., Shanghai 201615, China
Tel: +86-21-37693864; Fax: +86-21-37693894
Заявитель
Общество с ограниченной ответственностью «СвязьПромЭлектро»
(ООО «СвязьПромЭлектро»)
Адрес: 119261, г. Москва, Ленинский пр-т, д. 85
Тел.: (495)927-02-59
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г.Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
Аттестат аккредитации по проведению испытаний средств измерений
в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В. Булыгин
М.п.«____»_____________2013 г.
