Калибраторы многофункциональные Fluke 9640A-STD/9640А-LPNX, ГРСИ 55872-13
Номер госреестра:
55872-13
Наименование СИ:
Калибраторы многофункциональные
Обозначение типа:
Fluke 9640A-STD/9640А-LPNX
Производитель:
Компания "Fluke Precision Measurement Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53415
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы многофункциональные Fluke 9640A-STD/9640А-LPNX
Назначение средства измерений
Калибраторы многофункциональные Fluke 9640A-STD/9640А-LPNX (далее –
калибраторы) предназначены для воспроизведения немодулированных синусоидальных и
модулированных (АМ, ЧМ, ФМ) сигналов в широком частотном и динамическом
диапазонах.
Описание средства измерений
Калибратор выполнен в виде моноблока. Связь с внешними устройствами
осуществляется по интерфейсам IEEE-488 и RS-232.
Калибраторы выпускаются в двух модификациях - 9640А-STD (стандартное
исполнение) и 9640А-LPNX (с улучшенными характеристиками по уровню фазового
шума, погрешности установки ослабления и уровня выходного синусоидального
сигнала).
Принцип действия калибраторов основан на воспроизведении прецизионных
испытательных сигналов, формируемых с помощью цифро-аналогового преобразователя
и высокостабильного кварцевого генератора.
Калибраторы функционируют в 50 Ом тракте (с формирователем 9640A-50) и
75 Ом тракте (с формирователем 9640A-75).
Встроенныймикропроцессоробеспечивает диалоговоеуправлениеработой
калибратора, задает электрические и временные режимы функционирования, выводит на
экран дисплея текущие настройки.
Внешний вид калибратора и схема размещения наклеек от несанкционированного
доступа приведены на рисунках 1 и 2.

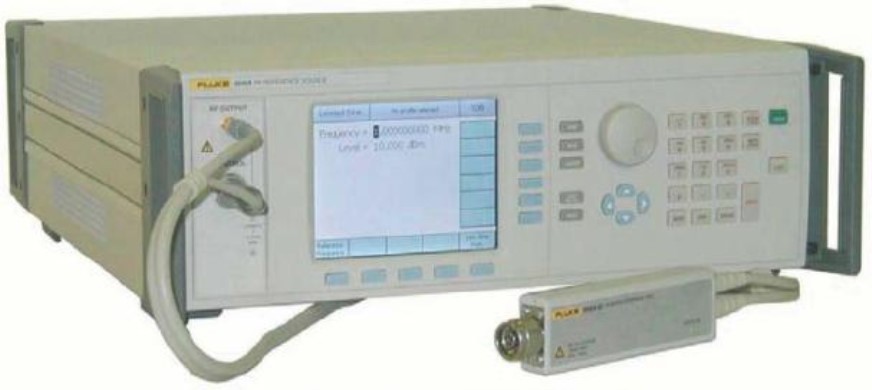

Рисунок 1 - Внешний вид калибратора 9640А
Лист № 2
Всего листов 8

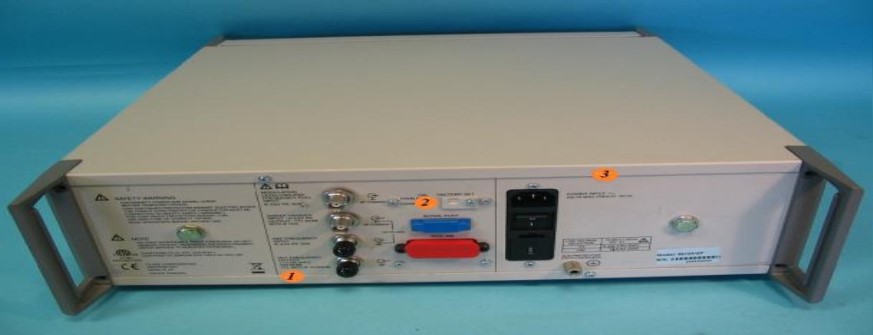

Рисунок 2 - Схема размещения наклеек от несанкционированного доступа
3.18
и выше
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) калибраторов и
измеренные данные достаточно защищены с помощью специальных средств защиты от
преднамеренных и непреднамеренных изменений.
ПО встроенное, изменение метрологически значимой части ПО калибратора
невозможно физически.
Специальные средства защиты ПО исключают возможность несанкционированной
модификации, загрузки, считывания из памяти калибратора, удаления или иных
преднамеренных изменений метрологически значимой части ПО и результатов
измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «С» по МИ 3286-2010.
Идентификационные данные ПО калибраторов приведены в таблице 1.
Таблица 1
Наименование ПОИдентифи-Номер версииЦифровойАлгоритм
кационное (идентифи- идентификатор ПО вычисления
наименование кационный (контрольная сумма цифрового
ПО номер) ПО исполняемого кода) идентифи-
катора ПО
ПО «
9640A Firmware»
9640A.exe
--
Метрологические и технические характеристики
Основные метрологические и технические характеристики калибраторов приведены
в таблицах 2 - 13.
Таблица 2 - Частотные характеристики калибратора
Диапазон установки частоты синхронизации, МГцот 1 до 10
± 5
.
10
-8
от 1 мГц до 4 ГГц
± (5
.
10
-8.
F
вых
+5
.
10
-6
)
от 0,9 до 50,1
Пределы допускаемой относительной погрешности
установки частоты синхронизации
Диапазонустановкичастоты(F
вых
)выходного
сигнала калибратора
Пределыдопускаемойпогрешностиустановки
частоты выходного сигнала калибратора
Диапазон измерений частоты (опция 9600FC), МГц
Пределы допускаемой относительной погрешности
измерений частоты (для опции 9600FC)
± 5,1
.
10
-8
Лист № 3
Всего листов 8
Таблица 3 - Уровень гармонических составляющих в выходном сигнале калибратора
Диапазон частотУровень гармонических составляющих в выходном сигнале
выходного сигналакалибратора (относительно уровня основного сигнала), не
более
от 0,001 Гц до 1 ГГцминус 60 дБ
от 1 ГГц до 4 ГГцминус 55 дБ
Таблица 4 - Уровень негармонических составляющих в выходном сигнале калибратора
Диапазон частот выходного сигнала Уровень негармонических составляющих в
выходном сигнале калибратора (относительно
уровня основного сигнала) при отстройке > 3 кГц
от основного сигнала, не более
от 0,001 Гц до 500 кГцминус 75 дБ
от 500 кГц до 1 ГГц
от 1 до 2 ГГц
от 2 до 4 ГГц
минус 70 дБ
минус 65 дБ
минус 60 дБ
тота
STD
ину
118
118
124
дБн/Гц
LPNХ
ину
125
134
134
148
дБн/Гц
Таблица 5 - Допускаемое значение спектральной плотности мощности фазового шума в
выходном сигнале калибратора
Моди-
Час-
Частота отстройки от основного сигнала
фика-выход-
ция
ного
100 Гц1 кГц10 кГц100 кГц1 МГц10 МГц
сигнала
9640А-
1 ГГц-
м
97
сминусминусминус
минус 142
дБн
1)
/Гц дБн/Гц дБн/Гц дБн/Гц
9640А-
1 ГГц
м
101
сминусминусминусминус
минус 151
дБн/Гц дБн/Гц дБн/Гц дБн/Гц дБн/Гц
1)
дБн - отношение измеренной мощности фазового шума к мощности основного сигнала,
выраженное в дБ.
Таблица 6 - Режим АМ
Диапазон частот модулирующего сигнала
от 1 кГц
до 10 кГц
от 1 Гцот 10 кГц от 10 кГц
до 1 до 100до 220
кГц кГц кГц
± 0,01± 0,1± 1± 10
от 0,1 до 99
Пределыдопускаемойабсолютной
погрешности установки частоты
модулирующего сигнала, Гц
Диапазон воспроизведения коэффициента
амплитудной модуляции (К
АМ
), %
Пределыдопускаемойотносительной
погрешности воспроизведения
коэффициента амплитудной модуляции
± (3
.
10
-4.
К
АМ
) для К
АМ
< 5;
± (3
.
10
-4.
К
АМ
+ 0,001) для К
АМ
³
5.
Лист № 4
Всего листов 8
Таблица 7 - Режим ЧМ
Диапазон частот модулирующего сигнала
от 1 Гцот 1 кГцот 10 кГц от 10 кГц до
до 1 кГц до 10 кГц до 100 кГц300 кГц
± 0,01± 0,1± 1± 10
от 10 Гц до 4,8 МГц
Пределыдопускаемойабсолютной
погрешности установки частоты
модулирующего сигнала, Гц
Диапазон воспроизведения девиации
частоты (F
дев
), %
Пределыдопускаемойпогрешности
воспроизведения девиации частоты
± (3
.
10
-4.
Fдев + 0,24 Гц)
± 0,5
± 0,5
± 0,5
± 1,0
-
-
Таблица 8 - Пределы допускаемой абсолютной погрешности установки уровня выходного
сигнала калибратора 9640A-STD с формирователем 9640A-50, дБ (далее в таблицах -
уровень 0 дБм соответствует уровню сигнала 1 мВт)
от 3 до
4 ГГц
-
-
до 14 дБм
ДиапазонДиапазон частот выходного сигнала
уровня
от 10 Гц от 20от 100от 10 доот 125от 300от 1,4
выходного
до 20до 100 кГц до 125до 300 МГц до до 3
сигнала
кГцкГц10 МГцМГцМГц1,4 ГГцГГц
от 20 до 24 дБм ± 0,05 ± 0,05 ± 0,05± 0,05 - - -
от 14 до 20 дБм ± 0,05 ± 0,05 ± 0,05± 0,05 ± 0,1 ± 0,25 -
от минус 17
± 0,05± 0,05± 0,05± 0,05± 0,1± 0,25± 0,3
минус 17 дБм
от минус 48 до
± 0,05± 0,05± 0,05± 0,05± 0,1± 0,5± 0,5
минус 48 дБм
минус 74 дБм
минус 84 дБм
минус 94 дБм
от минус 74 до
- -
± 0,2
2)
± 0,2 ± 0,2 ± 0,5 ± 0,5
от минус 84 до
- -
± 0,5
2)
± 0,5 ± 0,5 ± 1,0 ± 1,0
от минус 94 до
- -
± 0,5
2)
± 0,5 ± 0,5 ± 1,0 ± 1,0
от минус 130 до
- - - ± 1,5 ± 1,5 ± 1,5 ± 1,5
2)
-
характеристика нормирована на частоте 100 кГц.
Диапазон частот выходного сигнала
± 0,3
± 0,5
± 0,5
± 1,0
Таблица 9 - Пределы допускаемой абсолютной погрешности установки уровня выходного
сигнала калибратора 9640A-LPNХ с формирователем 9640A-50, дБ
Диапазон
уровня
до 20
от 3 до
4 ГГц
от 20от 100от 10 доот 128от 300от 1,4
до 100 кГц до 10 128до 300 МГц до до
кГцМГцМГцМГц1,4 ГГц3 ГГц
± 0,03± 0,05± 0,05 - - -
± 0,03± 0,05± 0,05± 0,07± 0,2-
-
-
± 0,03
± 0,03± 0,05± 0,05± 0,07± 0,2± 0,3
± 0,03
± 0,03± 0,05± 0,05± 0,07± 0,2± 0,3
-
-
± 0,2
2)
± 0,1± 0,1± 0,4± 0,5
выходного
от 10 Гц
сигнала
кГц
от 20 до 24 дБм ± 0,03
от 14 до 20 дБм ± 0,03
от минус 17
до 14 дБм
от минус 48 до
минус 17 дБм
от минус 74 до
минус 48 дБм
от минус 84 до
минус 74 дБм
-
-
± 0,5
2)
± 0,1± 0,3± 0,5± 1,0
Лист № 5
Всего листов 8
--
± 0,5
2)
± 0,3
± 0,5± 1,0± 1,0-
---± 0,7
± 1,5± 1,5± 1,5-
от минус 94 до
минус 84 дБм
от минус 130 до
минус 94 дБм
2)
-
характеристика
нормирована на частоте 100 кГц.
Таблица 10 - Пределы допускаемой абсолютной погрешности установки уровня
выходного сигнала калибратора 9640A с формирователем 9640A-75, дБ
Диапазон частот выходного сигнала
Диапазон
уровня
выходного
сигнала
от 10 от 20
Гц до до 100
20 кГцкГц
от 100 от 10 от 125 от 300 от 1,4 от 3
кГц до до 125 до 300 МГц до до до 4
10 МГц МГц МГц 1,4 ГГц 3 ГГц ГГц
± 0,06± 0,06
± 0,06± 0,06----
± 0,06± 0,06
± 0,06± 0,06± 0,15± 0,25--
± 0,06± 0,06
± 0,06± 0,06± 0,15± 0,25± 0,3± 0,5
± 0,15± 0,15
± 0,15± 0,15± 0,15± 0,5± 0,5± 0,5
--
± 0,2± 0,2± 0,2± 0,5± 0,5± 0,5
--
± 0,7± 0,7± 0,7± 1,0± 1,0± 1,0
--
± 0,7± 0,7± 0,7± 1,0± 1,0-
от 14 до 18
дБм
от 8 до 14 дБм
от минус 23
до 8 дБм
от минус 54 до
минус 23 дБм
от минус 80 до
минус 54 дБм
от минус 90 до
минус 80 дБм
от минус 100
до минус 90
дБм
от минус 120
до минус 100
дБм
--
-± 1,5± 1,5± 1,5± 1,5-
фи-
сигнала
частот
кГц до
16 дБм
до 128
Моди
сигналачастот
кГц до
10 дБм
до 128
Таблица 11 - Пределы допускаемой абсолютной погрешности установки ослабления
выходного сигнала калибратора с формирователем 9640A-50
Моди-
Уровень Диапазон
Диапазон ослабления выходного сигнала/ погрешность
кация
9640A-
от 100
(0…33)дБ/(33…64)дБ/(64…100)дБ/(100…116)дБ/
STD
128 МГц
± 0,035 дБ ± 0,04 дБ ± 0,1 дБ ± 0,2 дБ
9640A-
от 10 Гц
(0…55)дБ/ (55…64)дБ/ (64…74)дБ/ (74…100) (100…116)
LPNХ
МГц
± 0,02 дБ± 0,03 дБ± 0,05 дБ дБ/± 0,07 дБдБ/± 0,15 дБ
Таблица 12 - Пределы допускаемой абсолютной погрешности установки ослабления
выходного сигнала калибратора с формирователем 9640A-75
фи-
-
Уровень Диапазон
Диапазон ослабления выходного сигнала/погрешность
кация
trial-
от 100
STD
128 МГц(0…33)дБ/(33…64)дБ/(64…100)дБ/(100…110)дБ/
9640A-
от 10 Гц ± 0,035 дБ ± 0,05 дБ ± 0,15 дБ ± 0,3 дБ
LPNХ
МГц
Лист № 6
Всего листов 8
250
от 5 до 40
до 95
от 84 до 106
Таблица 13 - Общие технические характеристики
Мощность, потребляемая от сети
электропитания 220 В, 50 Гц, В
.
А, не более
433 × 559 × 381
18
Габаритные размеры
(ширина × длина × высота), мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность окружающего
воздуха при температуре воздуха от 5 до
30
°
С, %
- атмосферное давление, кПа
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель калибратора методом
шелкографии, а также на титульный лист руководства по эксплуатации (в верхнем левом
углу) типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 14.
Таблица 14
Наименование
1. Калибраторы многофункциональные 9640A (модификации):
9640A-STD, 9640A-LPN.
Количество
1 шт.
(модификации по
заказу)
1 шт.
1 шт.
опции по заказу
2. Формирователь 9640A-50
3. Фильтр фазового шума - 9600FLT
4. Опции формирователя 9640A-75
5. Опция частотомера - 9600FC
6. Опция эмуляции команд интерфейса IEEE-488 - 8662/8663 GPIB
7. Компакт-диск (с PDF файлом руководства по эксплуатации)
8. Комплект (направляющих для установки в стойку) - Y9600
1 шт.
1 шт.
1 шт.
9. Футляр (для хранения и транспортировки прибора) - 9600CASE
10. Набор высокочастотных соединителей - 9600CONN:
- переход N-типа (вилка - розетка), 50 Ω;
- переход N-типа (розетка - розетка), 50 Ω;
- тарированный ключ.
11. Шнур питания
12. Руководство по эксплуатации
13. Методика поверки. 651-13-40 МП
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляетсяподокументу651-13-40МП«Инструкция.Калибраторы
многофункциональные Fluke 9640A-STD/9640А-LPNX.Методика поверки»,
утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в июле 2013 г.
Основные средства поверки:
- частотомер электронно-счетный 53150А (рег. № 26949-10), диапазон измеряемых
частот от 10 Гц до 4 ГГц, пределы допускаемой относительной погрешности частоты
опорного кварцевого генератора ± 3,5
.
10
-8
;
Лист № 7
Всего листов 8
- стандарт частоты и времени Ч1-83/3 (рег. № 13444-03), частота опорного сигнала
5 МГц, пределы допускаемой относительной погрешности действительного значения
частоты ± 2
.
10
-11
;
- измеритель модуляции СК3-49/1 (рег. № 49087-12), диапазон частот от 100 кГц до
4 ГГц, измерение коэффициента амплитудной модуляции в диапазоне от 0 до 100 % с
пределами допускаемой относительной погрешности ± (1,0 - 3,0) %, измерение девиации
частоты в диапазоне от 5 Гц до 8 МГц с пределами допускаемой относительной
погрешности ± (1,0 - 3,0) %, измерение частоты модулирующего сигнала (F) в диапазоне
от 20 Гц до 200 кГц с пределы допускаемой погрешности ± (10
-4.
F + 0,1 Гц);
- анализатор источников сигнала R&S FSUP8 (рег. № 37175-08), пределы
допускаемой абсолютной погрешности измерений уровня мощности в диапазоне от
минус 142 до 20 дБм составляет ± (0,3 - 2,0) дБ в диапазоне частот от 20 Гц до 8 ГГц,
нижние пределы измерений спектральной плотности мощности фазового шума на
частоте 1 ГГц: минус 126 дБн/Гц при расстройке 1 кГц, минус 144 дБн/Гц при расстройке
100 кГц и минус 165 дБн/Гц при расстройке 10 МГц;
- вольтметр переменного тока эталонный 5790А (рег. № 46613-11), диапазон частот
от 200 Гц до 100 кГц, пределы допускаемой относительной погрешности ± 0,1 %;
- ваттметр СВЧ с блоком измерительным NRP и преобразователем NRP-Z91
(рег. № 32262-06), измерение мощности синусоидальных сигналов в диапазоне от
минус 67 до 23 дБм в диапазоне частот от 9 кГц до 6 ГГц с пределами допускаемой
абсолютной погрешности ± (0,047 - 0,083) дБ, пределы допускаемой абсолютной
погрешности измерений относительного уровня мощности ± (0,022 - 0,066) дБ.
Сведения о методиках (методах) измерений
Калибратор многофункциональный Fluke 9640A-STD/9640А-LPNX. Руководство
по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
калибраторам многофункциональным Fluke 9640A-STD/9640А-LPNX
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
Техническаядокументациякомпании«FlukePrecisionMeasurementLtd»
(Великобритания).
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Заявитель
Представительство ООО «ТСМ Коммуникейшн Гес.м.б.Х» (Австрия)
Юридический адрес: 119049, Россия, г. Москва, ул. Коровий Вал, д. 7, стр. 1, пом.
VI, ком. 1.
Почтовый адрес: 119049, Россия, г. Москва, ул. Коровий Вал, д.7, стр. 1, оф. 100.
Тел. +7 495 937-36-04, факс +7 495 937-36-02.
Изготовитель
Компания «Fluke Precision Measurement Ltd», Великобритания
Адрес: Hurricane Way, Norwich, Norfolk NR6 6JB, United Kingdom.
Лист № 8
Всего листов 8
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Тел/факс +7 495 944-56-16, E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель Руководителя
Федерального агентства
по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» _____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 44633-10 | Счетчики эталонные многофункциональные | Power SentinelTM мод. 1133А | Фирма "Arbiter Systems, Inc.", США | 2 года | Перейти |
| 15697-09 | Счетчики электрической энергии трехфазные электронные многофункциональные | Хитон | ООО "Фирма "Альбион", г.Челябинск | 8 лет | Перейти |
| 44642-10 | Калибраторы расхода | Метран-551 | ЗАО "Промышленная группа "Метран", г.Челябинск | 2 года | Перейти |
| 71816-18 | Преобразователи измерительные многофункциональные | ПРИЗ-002 | АО "Юг-Система плюс", г.Краснодар | 10 лет | Перейти |
| 14955-95 | Вольтметры-калибраторы многофункциональные | ВК2-40 | АООТ НПК "Ритм", г.Краснодар | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
