ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 357 от 21.02.2018 г.)

Системы измерительно-управляющие ExperionPKS

Назначение средства измерений

Системы измерительно-управляющие ExperionPKS - представляют собой измерительно-

вычислительные и управляющие комплексы, предназначенные для измерений аналоговых

выходных сигналов датчиков в виде напряжения и силы постоянного тока, сопротивления,

в том числе выходных сигналов от термопар и термопреобразователей сопротивления, а также

приёма и обработки дискретных сигналов; регулирования на основе измерений параметров

технологического процесса, выдачи сигналов сигнализации, формирования управляющих

аналоговых и дискретных сигналов.

Описание средства измерений

Система ExperionPKS включает в себя следующие измерительные компоненты:

- измерительные каналы контроллеров противоаварийной защиты FSC на базе модулей:

10102/1/1, 10102/1/2, 10102/2/1 - отказоустойчивые модули аналоговых входов;

10102/А/1, 10102/А/2, 10102/А/3, 10102/А/4, 10102/А/5 - модули преобразователей

аналоговых входов/выходов;

10105/2/1 - отказоустойчивый модуль аналоговых входов высокой плотности;

10105/А/1 - модуль преобразователей аналоговых входов/выходов;

10205/1/1, 10205/2/1 - отказоустойчивый модуль аналоговых выходов;

- измерительные каналы контроллеров противоаварийной защиты SM на базе модулей:

SAI-1620m - отказоустойчивый модуль аналоговых входов высокой плотности;

SAI-0410 - отказоустойчивый модуль аналоговых входов;

BSAI-0420mI, BSAI-0420mE, BSAI-0405E, BSAI-0410E, BSDIL-0426, BSAI-1620mE -

модули преобразователей аналоговых входов;

SAO-0220m - отказоустойчивый модуль аналоговых выходов;

- измерительные каналы высокопроизводительного менеджера процесса HPM:

HLAI (MC/MU-PAIH03) - модули аналогового входного сигнала высокого уровня;

HLAI (MC/MU-PHAI01) - модули аналогового входного сигнала управляемые по связи

HART;

LLAI (MC/MU-PAIL02) - модули аналогового входного сигнала низкого уровня;

LLMUX (MC/ MU-PLAM02) - модули мультиплексные аналогового входного сигнала;

RHMUX (MC/ MU-PRHM01) - модули мультиплексные аналогового входного сигнала

удаленные усиленные;

AO (MC/MU-PAOX03, MC/MU-PAOY22, MC/MU-PHAO01) - модули аналогового

выходного сигнала;

- измерительные каналы логического менеджера LM:

621-0020 RC, 621-0022 ARC, 621-0022 VRC -модули аналогового входного сигнала;

621-0010 ARC, 621-0010 VRC - модули аналогового выходного сигнала;

621-0014 RC, 621-0025 RC - модули аналогового входного сигнала от термопар

и термопреобразователей сопротивления;

- измерительные каналы контроллеров С200 и С300, имеют корпусное исполнение,

в составе следующих модулей аналогового ввода/вывода:

серии Chassis I/O Modules - Series A: модули, устанавливаемые в семейство шасси;

серии Rail I/O Modules - Series A: модули, монтируемые на DIN-рейки и предназначенные

для установки на удаленном оборудовании;

Лист № 2

Всего листов 28

серии I/O Modules - Series C: предназначенные для использования только с контроллерами

С300;

серии Rail I/O Modules - Series H: модули с гальванической развязкой, имеющие

искробезопасное исполнение, предназначенные для установки на взрывоопасных участках

производства;

- измерительные каналы контроллеров РСУ и ПАЗ серии НС 900:

900А01, 900А02 - модули аналогового входного сигнала,

900B01, 900В08,900В16 - модули аналогового выходного сигнала,

900K01 - модули импульсного ( частотного) входного сигнала.

- измерительные каналы контроллеров MasterLogic;

- измерительные каналы модулей

OneWireless XYR6000;

- измерительные каналы удалённого контроллера RC500 RTU;

- измерительные каналы контроллеров PMD и FCE на базе модулей MAI (модуль

аналогового ввода) и ACO (модуль аналогового вывода).

Измерительные каналы контроллеров C200, С300, HPM, FSC, SM, LM, HC900, Master-

Logic могут комплектоваться барьерами искрозащиты фирмы MTL (серий 4000, 5000),

в том числе и в составе специализированных терминальных панелей FTA. Метрологические

характеристики измерительных каналов контроллеров указаны без учета метрологических

характеристик барьеров.

В состав системы входят: платформы прикладных задач (АРР, eServer, среды управления

прикладными задачами ACE), предназначенные для выполнения сложных вычислительных,

прикладных задач и алгоритмов управления, непосредственно соединенных с технологическим

процессом;менеджерцифровоговидео(DVM),NIM,историческиймодуль(НМ),

предназначенный для работы в локальной сети управления LCN и обеспечивающий хранение

конфигурации системы и истории процесса, устройство долговременной и детальной историзации

PHD; серверы ExperionPKS и Experion for TPS (ESV-T) (возможны в резервированном варианте),

обеспечивающие хранение программного обеспечения ExperionPKS, конфигурации системы,

базы данных, журналов сигнализаций и действий операторов; управляющие сети UCN,

ControlNet, Ethernet, отказоустойчивой сети Ethernet Honeywell (FTE), по которым осуществляется

передача данных; операторские станции, обеспечивающие визуальное представление информации

о технологическом процессе и интерфейс человек/машина для оперативного управления

процессом: операторские станции Experion - Flex (ES-F), Experion - Console (ES-C), Experion -

Console Extension (ES-CE), Experion - TPS (ES-T), Мобильная станция PKS, глобальная

пользовательская станция GUS, в исполнении ICON -консоль, Z-консоль, EZ-консоль

и настольном, а также программное обеспечение ExperionPKS, ExperionPKS HS, ExperionPKS LS.

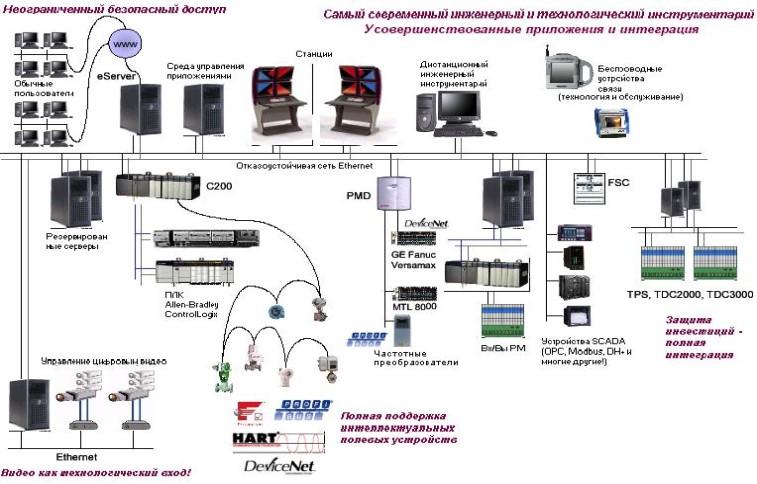

Структурная схема систем измерительно-управляющих ExperionPKS представлена

на рисунке 1.

Лист № 3

Всего листов 28

Рисунок 1 - Система измерительно-управляющая ExperionPKS

Пломбирование систем измерительно-управляющих ExperionPKS не предусмотрено.

Программное обеспечение

Система измерительно-управляющая ExperionPKS построена на базе комплекса

технических средств, включающих в себя резервированный сервер (сервера) Experion, станции

Experion, контроллеры и сети управления FTE. При этомпрограммное обеспечение (ПО)

«Experion» имеет архитектуру клиент-сервер и состоит из нескольких программных компонентов,

обеспечивающих выполнение различных функций системы, часть компонентов системы

устанавливается опционально.

В базовый состав ПО «Experion»: входят следующие программные компоненты:

«Configuration Studio». Программная среда, обеспечивающая доступ к набору средств

конфигурирования. Инструменты и приложения для конфигурирования реализуют создание

модели предприятия, конфигурирование компонентов оборудования, создание алгоритмов

управления для контроллеров, настройки различных компонентов вывода информации и создание

пользовательских мнемосхем.

«Программное обеспечение сервера Experion». Поддерживает связь с сетью управления

процессом, обеспечивая в реальном времени запись в базы данных на SQL-сервере данных,

принятых от приборов учета, групп телеинформации и обработанных программой «Расчётное

Ядро», предоставляет данные локальным или сетевым клиентам, выполняет ряд вспомогательных

функций: создание резервных копий баз данных, очисткубаз от устаревшей информации и другие.

«Программное обеспечение станции Experion». Обеспечивает конфигурирование

в оперативном режиме базы данных реального времени, уведомляет о деятельности системы,

включая сигнализацию и системные события, предоставляет детальное и обзорное отображение

данных процесса, автоматически исполняет запланированные задачи.

На сервере Experion и рабочей станции Experion установлены универсальные

программные компоненты и модули (службы).

Метрологически значимые части ПО «Experion»:

- Experion PKS Control Data Access Server - служба получения и передачи данных

с внешних контроллеров;

Лист № 4

Всего листов 28

- Experion PKS EMDB Server - служба загрузки базы данных текущей конфигурации

модели предприятия;

- Experion PKS ER Server - служба загрузки базы данных инженерного репозитория;

- Experion PKS GCL Name Server - служба имен системы клиент - сервис;

- Experion PKS Server Operator Management - служба управления паролями доступа;

- Experion PKS Server System - основная служба запуска системных приложений;

- Experion PKS System Repository - служба загрузки базы данных процессов.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.
