Приборы универсальные измерительные параметров электрической сети DMK, ГРСИ 55810-13
Номер госреестра:
55810-13
Наименование СИ:
Приборы универсальные измерительные параметров электрической сети
Обозначение типа:
DMK
Производитель:
Фирма "Lovato Electric S.p.A.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53349
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы универсальные измерительные параметров электрической сети серии
DMK
Назначение средства измерений
Приборы универсальные измерительные параметров электрической сети серии DMK (далее –
приборы) предназначены для измерения и регистрации значений силы и напряжения
переменного тока, частоты, мощности, электрической энергии, коэффициентов мощности и
коэффициентов n-ой гармонической составляющей тока и напряжения в трехфазных сетях
переменного тока с номинальной частотой 50 (60) Гц.

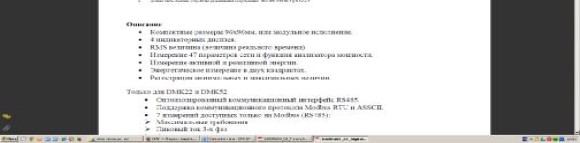

Описание средства измерений
Принцип действия приборов основан на аналого-цифровом преобразовании измеренных
входных сигналов силы и напряжения переменного тока и их анализ встроенным
микропроцессором. При вычислении действующих значений силы и напряжения переменного
тока, активной и реактивной мощности используется метод истинного среднеквадратического
значения. При расчете коэффициентов гармоник используется численный метод быстрого
преобразования Фурье.
Конструктивно приборы выполнены в пластмассовом корпусе. На передней панели
расположены один, четыре или пять светодиодных цифровых дисплея, в зависимости от
модификации, которые отображают значения измеряемых величин, кнопки управления,
отверстия для зажимных винтов.
На нижней, верхней или задней панели, в зависимости от модификации, расположены
контактные зажимы для подключения цепей питания прибора, измерительных цепей, релейных
выходов и (или) коммуникационных портов.
Данные об измеренных значениях хранятся в энергонезависимой памяти и (или), в
зависимости от модификации, передаются во внешнюю среду по протоколам Modbus® RTU и
ASCII.
Приборы питаются от цепи переменного или постоянного тока.
Приборы относятся к восстанавливаемым, ремонтируемым изделиям.
Программное обеспечение
Приборы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенноепрограммноеобеспечениепредставляетсобоймикропрограмму
предназначенную для обеспечения нормального функционирования прибора, управления
интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым.
Внешнее программное обеспечение DMKSW, устанавливаемое на персональный
компьютер, позволяет сконфигурировать прибор, регистрировать и сохранять результаты
измерений и является метрологически не значимым.
Уровень защиты от непреднамеренных и преднамеренных изменений – «С» в
соответствии МИ 3286-2010.
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
Лист № 2
Всего листов 8
Таблица 1 – Характеристики ПО
Внешнее
Встроенное
DMKSW
Wm206C0208
Номер версии
(идентифика-
ционный
номер)
программного
обеспечения
6.2
4.3
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
-
-
-
-

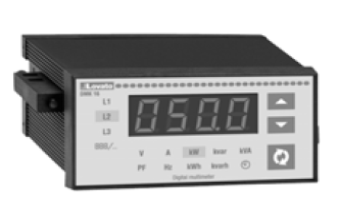

Рис. 1 – Внешний вид приборов
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 2 – 5.
Метрологические характеристики
Значение
от 10 до 480/от 20 до 830
±1 е.м.р.
Таблица 2 – Основные метрологические характеристики приборов DMK 30, DMK 31,
DMK 32, DMK 40, DMK 60, DMK61, DMK62
400/690
Диапазон измерения среднеквадратических значений
фазного/междуфазного напряжения переменного тока, В
Номинальное фазное/междуфазное напряжение U
ном
, В
Пределы допускаемой абсолютной погрешности измерения
среднеквадратических значений фазного/междуфазного
напряжения переменного тока, В
Диапазон измерения силы переменного тока, А
Номинальный ток I
ном
, А
от 0,02 до 6
5
Места пломбирования
±1 е.м.р.
±1 е.м.р.
от 0 до 100
±1 е.м.р.
±1 е.м.р.
±(0,0015·S
max
+ 1 е.м.р.)
от 0,1U
ном
·0,1I
ном
·t доU
ном
·I
ном
·t
±1 е.м.р.
Лист № 3
Всего листов 8
от 45 до 65
от 0 до 1
от 0,1U
ном
·0,1I
ном
доU
ном
·I
ном
±(0,0025·P
max
+ 1 е.м.р.)
±(0,003·P
max
+ 1 е.м.р.)
от 0,1U
ном
·0,1I
ном
доU
ном
·I
ном
±(0,0025·Q
max
+ 1 е.м.р.)
±(0,004·Q
max
+ 1 е.м.р.)
от 0,1U
ном
·0,1I
ном
доU
ном
·I
ном
Пределы допускаемой абсолютной погрешности измерения
силы переменного тока, А
Диапазон измерения частоты переменного тока, Гц
Пределы допускаемой абсолютной погрешности измерения
частоты переменного тока, Гц
Диапазон измерения коэффициента n-ой гармонической
составляющей тока и напряжения, %
Пределы допускаемой абсолютной погрешности измерения
коэффициента n-ой гармонической составляющей тока и
напряжения, %
Диапазон измерения коэффициента мощности
Пределы допускаемой абсолютной погрешности измерения
коэффициента мощности
Диапазон измерения активной мощности, кВт
Пределы допускаемой абсолютной погрешности измерения
активной мощности, кВт:
при cos φ от 0,7 до 1
при cos φ от 0,3до 0,7
Диапазон измерения реактивной мощности, квар
Пределы допускаемой абсолютной погрешности измерения
реактивной мощности, квар:
при sin φ от 0,7 до 1
при sin φ от 0,3до 0,7
Диапазон измерения полной мощности, кВ·А
Пределы допускаемой абсолютной погрешности измерения
полной мощности, кВ·А
Диапазон измерения активной (реактивной) энергии, кВт·ч
(квар·ч)
Пределы допускаемой абсолютной погрешности измерения
активной (реактивной) энергии, кВт·ч (квар·ч)
Таблица 3 – Основные метрологические характеристики приборов DMK 20, DMK 21,
DMK 22, DMK 25, DMK 26, DMK 50 DMK51, DMK52
Метрологические характеристики
Значение
от 30 до 480/от 60 до 830
±(0,0025·U
max
+ 1 е.м.р.)
400/690
от 0,05 до 6
5
Диапазон измерения среднеквадратических значений
фазного/междуфазного напряжения переменного тока, В
Номинальное фазное/междуфазное напряжение U
ном
, В
Пределы допускаемой абсолютной погрешности измерения
среднеквадратических значений фазного/междуфазного
напряжения переменного тока, В
Диапазон измерения силы переменного тока, А
Номинальный ток I
ном
, А
Пределы допускаемой абсолютной погрешности измерения
силы переменного тока, А
Диапазон измерения частоты переменного тока, Гц
Пределы допускаемой абсолютной погрешности измерения
частоты переменного тока, Гц
Диапазон измерения активной мощности, кВт
±(0,0025·I
max
+ 1 е.м.р.)
от 45 до 65
±1 е.м.р.
от 0,1U
ном
·0,1I
ном
доU
ном
·I
ном
±(0,005·S
max
+ 1 е.м.р.)
от 0,1U
ном
·0,1I
ном
·t доU
ном
·I
ном
·t
±1 е.м.р.
Лист № 4
Всего листов 8
±(0,01·P
max
+ 1 е.м.р.)
±(0,0125·P
max
+ 1 е.м.р.)
от 0,1U
ном
·0,1I
ном
доU
ном
·I
ном
±(0,01·Q
max
+ 1 е.м.р.)
±(0,0125·Q
max
+ 1 е.м.р.)
от 0,1U
ном
·0,1I
ном
доU
ном
·I
ном
Пределы допускаемой абсолютной погрешности измерения
активной мощности, кВт:
при cos φ от 0,7 до 1
при cos φ от 0,3до 0,7
Диапазон измерения реактивной мощности, квар
Пределы допускаемой абсолютной погрешности измерения
реактивной мощности, квар:
при sin φ от 0,7 до 1
при sin φ от 0,3до 0,7
Диапазон измерения полной мощности, кВ·А
Пределы допускаемой абсолютной погрешности измерения
полной мощности, кВ·А
Диапазон измерения активной (реактивной) энергии, кВт·ч
(квар·ч)
Для моделей
DMK21, DMK22, DMK
DMK 51, DMK 52
Пределы допускаемой абсолютной погрешности измерения
активной (реактивной) энергии, кВт·ч (квар·ч)
Метрологические характеристики
Значение
600
±(0,0025·U
max
+ 1 е.м.р.)
600
Таблица 4 – Основные метрологические характеристики приборов DMK00, DMK00R1,
DMK01, DMK01R1, DMK02, DMK03, DMK03R1, DMK04, DMK04R1, DMK10, DMK10R1,
DMK11, DMK11R1, DMK15, DMK15R1, DMK16, DMK16R1, DMK 70, DMK 70R1, DMK 71,
DMK 71R1, DMK 75, DMK 75R1, DMK 80, DMK 80R1, DMK 81, DMK 81R1, DMK 82, DMK 83,
DMK 83R1, DMK 84, DMK 84R1
от 15 до 660
от 10 до 382
от 10 до 347
от 20 до 347
от 20 до 382
347
от 35 до 660
от 15 до 600
от 35 до 600
Диапазон измерения среднеквадратических значений фазного
напряжения переменного тока, В
Для моделей:
DMK00, DMK00R1, DMK02, DMK 80, DMK 80R1, DMK 82:
DMK10, DMK10R1:
DMK 70, DMK 70R1:
DMK 75, DMK 75R1:
DMK15, DMK15R1, DMK16, DMK16R1:
Номинальное фазное напряжение U
ном
, В
Для моделей:
DMK00, DMK00R1, DMK02, DMK 80, DMK 80R1, DMK 82:
DMK10, DMK10R1, DMK15, DMK15R1, DMK16, DMK16R1, DMK
70, DMK 70R1, DMK 75, DMK 75R1:
Пределы допускаемой абсолютной погрешности измерения
среднеквадратических значений фазного напряжения переменного
тока, В
Диапазон измерения среднеквадратических значений междуфазного
напряжения переменного тока, В
Для моделей:
DMK10, DMK10R1, DMK15, DMK15R1, DMK16, DMK16R1, DMK75
DMK 70, DMK 70R1
DMK 75R1
Номинальное междуфазное напряжение U
ном
, В
Для моделей:
DMK10, DMK10R1, DMK15, DMK15R1, DMK16, DMK16R1, DMK
70, DMK 70R1, DMK 75, DMK 75R1
±(0,0025·U
max
+ 1 е.м.р.)
от 45 до 65
±1 е.м.р.
от 0 до 1
от 0,1U
ном
·0,1I
ном
до
U
ном
·I
ном
±(0,005·S
max
+ 1 е.м.р.)
±1 е.м.р.
Лист № 5
Всего листов 8
от 0,05 до 6
от 0,05 до 5,75
от 0,05 до 5,5
5
±(0,005·I
max
+ 1 е.м.р.)
±(0,025·I
max
+ 1 е.м.р.)
±(0,001·cos φ
изм
+ 1
е.м.р.)
Пределы допускаемой абсолютной погрешности измерения
среднеквадратических значений междуфазного напряжения
переменного тока, В
Диапазон измерения силы переменного тока, А
DMK11, DMK11R1, DMK 75, DMK 81R1, DMK 82
DMK01, DMK01R1, DMK02, DMK16, DMK16R1, DMK 81
DMK 71, DMK 71R1, DMK 75R1
Номинальный ток I
ном
, А
Пределы допускаемой абсолютной погрешности измерения силы
переменного тока, А
Для моделей:
DMK02, DMK11, DMK11R1, DMK16, DMK16R1, DMK 71, DMK
71R1, DMK 75, DMK 75R1, DMK 81, DMK 82:
DMK 81R1:
Диапазон измерения частоты переменного тока, Гц
Для моделей:
DMK03, DMK03R1, DMK10, DMK10R1, DMK15, DMK15R1,
DMK16, DMK16R1, DMK 83, DMK 83R1
Пределы допускаемой абсолютной погрешности измерения частоты
переменного тока, Гц
Диапазон измерения коэффициента мощности
Для моделей:
DMK04, DMK04R1, DMK 84, DMK 84R1
Пределы допускаемой абсолютной погрешности измерения
коэффициента мощности
Диапазон измерения активной мощности, кВт
Для моделей:
DMK15, DMK15R1, DMK16, DMK16R1
Пределы допускаемой абсолютной погрешности измерения активной
мощности, кВт:
Для моделей
DMK16, DMK16R1
при cos φ от 0,7 до 1
при cos φ от 0,3до 0,7
Диапазон измерения реактивной мощности, квар
±(0,01·P
max
+ 1 е.м.р.)
±(0,0125·P
max
+ 1 е.м.р.)
от 0,1U
ном
·0,1I
ном
до
U
ном
·I
ном
Пределы допускаемой абсолютной погрешности измерения
реактивной мощности, квар:
Для моделей
DMK16, DMK16R1
при sin φ от 0,7 до 1
при sin φ от 0,3 до 0,7
Диапазон измерения полной мощности, кВ·А
±(0,01·Q
max
+ 1 е.м.р.)
±(0,0125·Q
max
+ 1 е.м.р.)
от 0,1U
ном
·0,1I
ном
до
U
ном
·I
ном
Пределы допускаемой абсолютной погрешности измерения полной
мощности, кВ·А:
Для моделей
DMK16, DMK16R1
±(0,01·S
max
+ 1 е.м.р.)
от 0,1U
ном
·0,1I
ном
·t до
U
ном
·I
ном
·t
Пределы допускаемой абсолютной погрешности измерения полной
мощности (при cos φ от 0,7 до 1), кВт:
Для моделей
DMK 75, DMK 75 R1:
Диапазон измерения активной (реактивной) энергии, кВт·ч (квар·ч)
Для моделей
DMK 75, DMK 75 R1:
Пределы допускаемой абсолютной погрешности измерения активной
(реактивной) энергии, кВт·ч (квар·ч)
Лист № 6
Всего листов 8
96×96×91
105×90×60
96×96×76
105×90×60
96×48×90
105×54×63
96×48×90
105×54×63
Таблица 5 – Основные технические характеристики приборов
Модель Питание
Масса, кг,
не trial
Габаритные размеры,
мм, не более
DMK 21
DMK 26
DMK 300,410
DMK 310,480
DMK 32 от 100 до 240 В постоянного тока;0,490
DMK 40 от 110 до 250 В переменного тока0,470
DMK 60
частотой от 45 до 450 Гц
0,290
DMK 610,300
DMK 620,320
DMK 20
от 208 до 240 В переменного тока
D
M
K 22
частотой от 45 до 65 Гц
0,434
DMK 25
от 12 до 24 В постоянного тока
DMK 51
0,398
0,323
DMK 50
от 208 до 240 В переменного тока
D
M
K 52
частотой от 45 до 65 Гц DMK 00
DMK 01
DMK 020,290
DMK 03
DMK 04
DMK 100,297
DMK 110,292
DMK 15 24В; от 110 до 127 В;0,332
DMK 16 от 220 до 240 В переменного тока0,350
DMK 70
частотой от 50 до 60 Гц
0,233
DMK 710,241
DMK 750,271
DMK 800,237
DMK 810,237
DMK 820,241
DMK 830,237
DMK 840,241
DMK 00R1
DMK 01R1
DMK 03R1
DMK 04R1
DMK 10R10,330
DMK 11R10,336
DMK 15R1 24В; от 110 до 127 В;0,350
DMK 16R1 от 220 до 240 В переменного тока0,350
DMK 70R1
частотой от 50 до 60 Гц
0,264
DMK 71R10,272
DMK 75R10,280
DMK 80R1
DMK 81R10,268
DMK 83R1
DMK 84R10,272
Лист № 7
Всего листов 8
Рабочие условия эксплуатации:
- температура от минус 20 до плюс 60
°
С;
- относительная влажность не более 90 %;
Средняя наработка на отказ не менее 84000 ч.
Средний срок службы не менее 10 лет.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а
на переднюю панель приборов методом трафаретной печати со слоем защитного покрытия.
Комплектность средства измерений
Комплект поставки приборов представлен в таблице 6.
Таблица 6
№
п/п
НаименованиеКол-во
1 Прибор универсальный измерительный параметров электрической
сети DMK 00 (DMK 00R1, DMK 01, DMK 01R1, DMK 02, DMK 03,
DMK 03R1, DMK 04, DMK 04R1, DMK 10,DMK 10R1, DMK 11,
DMK 11R1, DMK 15, DMK 15R1, DMK 16, DMK 16R1, DMK 20,
DMK 21, DMK 22, DMK 25, DMK 26, DMK 30, DMK 31, DMK 32,1 шт.
DMK 40, DMK 50, DMK 51, DMK 52, DMK 60, DMK 61, DMK 62,
DMK 70, DMK 70R1, DMK 71, DMK 71R1, DMK 75, DMK 75R1,
DMK 80, DMK 80R1, DMK 81, DMK 81R1, DMK 82, DMK 83, DMK
83R1, DMK 84, DMK 84R1)
2Комплект ответных разъемов
1)
1 комп.
3Элементы крепления на щите
1)
1 комп.
4Упаковочная коробка 1 шт.
5Паспорт
2)
1 экз.
6Руководство по эксплуатации
2)
1 экз.
7Методика поверки 1 экз.
8Программное обеспечение
3)
1 шт.
Примечание:
1)
– только для приборов DMK 20, DMK 21, DMK 22, DMK 25, DMK 26, DMK 30, DMK 31, DMK 32, DMK 40
.
2)
– документы могут быть объединены;
3)
– поставляется по отдельному заказу.
Поверка
осуществляется в соответствии с документом МП 55810-13 «Приборы универсальные
измерительные параметров электрической сети серии DMK. Методика поверки», утвержденным
ФГУП «ВНИИМС» в августе 2013 г.
Основные средства поверки:
Установка поверочная универсальная УППУ-МЭ 3.1К, госреестр № 39138-08, калибратор
универсальный 9100, госреестр № 25985-09.
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Приборы универсальные измерительные
параметров электрической сети серии DMK. Руководство по эксплуатации».
Лист № 8
Всего листов 8
универсальным
Нормативные документы, устанавливающие требования к приборам
измерительным параметров электрической сети серии DMK
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические
условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний».
МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы
переменного электрического тока от 1∙10
-8
до 25 А в диапазоне частот 20 – 1∙10
6
Гц.
МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического
напряжения до 1000 В в диапазоне частот 1∙10
-2
– 3∙10
9
Гц.
ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и
частоты».
Техническая документация фирмы производителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма LOVATO ELECTRIC S.p.A, Италия
Адрес: Via Don E. Mazza, 12, 24020 GORLE (Bergamo), ITALY
Сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях
утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологии
Ф.В. Булыгин
М.п.
«»2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 53024-13 | Измерители параметров воздушного потока | FlowAnalyser™ PF-300 и FlowAnalyser™ PF-302 | Фирма "Imtmedical AG", Швейцария | 2 года | Перейти |
| 46767-11 | Преобразователи давления измерительные | LP200K | Фирма "Pondus Instruments AB", Швеция | 2 года | Перейти |
| 51447-12 | Приборы для определения уровня глюкозы в крови (глюкометры) | eBsensor | Фирма "VISGENEER INC.", Тайвань | 3 года | Перейти |
| 67174-17 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии Филиала ПАО "РусГидро" - "Нижегородская ГЭС" | Нет данных | ООО "Энергометрология", г.Москва | 4 года | Перейти |
| 16287-97 | Приборы для измерения артериального давления автоматические | MF-70 | Фирма "Mark of Fitness", США, Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
