Системы управления виброиспытаниями DCS серии 98000, ГРСИ 55769-13
Номер госреестра:
55769-13
Наименование СИ:
Системы управления виброиспытаниями
Обозначение типа:
DCS серии 98000
Производитель:
Фирма "EMIC CORPORATION", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53301
об утверждении типа средств измерений
Лист №1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы управления виброиспытаниями DCS серии 98000
Назначение средства измерений
Системы управления виброиспытаниями DCS серии 98000 (далее системы) представляют
собой многоканальную систему, обеспечивающую измерение вибропараметров (виброускоре-
ние, виброскорость и виброперемещение), управление режимом испытаний в составе испыта-
тельных электродинамических вибрационных установок, вычисление спектральных состав-
ляющих вибрационного сигнала, сравнение измеренных и вычисленных параметров с порого-
выми значениями (предупредительными и аварийными уставками).
Описание средства измерений
Принцип работы системы основан на осуществлении приема, усилении и преобразова-
нии аналоговой информации от вибропреобразователей, формировании аналогового воздейст-
вия и обмене информацией с персональным компьютером. Системы обеспечивают формирова-
ние и подачу электрического сигнала на усилитель мощности вибростенда, регистрируют при
помощи датчиков вибрации текущее состояние процесса испытаний и корректируют подавае-
мый сигнал, формируя, таким образом, замкнутую петлю обратной связи.
Система может работать со следующими типами датчиков: с выходом по напряжению
(переменное и постоянное), с выходом ICP
1
и с выходом по заряду. При подключении датчиков
ICP не возникает необходимости в дополнительном согласующем усилителе. Каждый входной
канал системы содержит встроенный усилитель заряда.
Система состоит из измерительно-управляющего блока (ИУБ) и блока вспомогательно-
го компьютера. ИУБ построен на модульном принципе и включает в себя модули сбора данных,
модуль управления и модуль питания. Включение в состав системы процессорного модуля
обеспечивает ее независимость во время испытаний от внешнего компьютера и ускоренную ре-
акцию на команды системы.
В зависимости от требуемого числа и вида входных каналов системы выпускаются в
нескольких модификациях:
- модификация DCS-98Smatr имеет 2 входных (напряжение/ICP/заряд) канала и 1 выход
управления;
- модификация DCS-98104 имеет 4 входных (напряжение/ICP/заряд) каналов и 1 выход
управления;
- модификация DCS-98108 имеет 8 входных (напряжение/ICP/заряд) каналов, 1 выход
управления;
- модификация DCS-98112 имеет 12 входных (напряжение/ICP/заряд) каналов, 1 выход
управления;
- модификация DCS-98116 имеет 16 входных (напряжение/ICP/заряд) каналов, 1 выход
управления;
- модификация DCS-98204 имеет 4 входных (напряжение/ICP/заряд) каналов, 2 выхода
управления;
- модификация DCS-98208 имеет 8 входных (напряжение/ICP/заряд) каналов, 2 выхода
управления.
Системаимеетследующие режимы управления испытаниями: синусоидальная
вибрация (режим «Синус»), случайная широкополосная вибрация (режим «ШСВ»), наложение
«Синус» на случайную вибрацию и случайной вибрации на «Синус», поиск резонанса, парамет-
рическое качание, треугольная волна, удар, виброудар, имеется возможность изменения профи-
1
Преобразователи со встроенной электроникой
Лист № 2
Всего листов 5
ля и основных параметров воздействующего сигнала, а также управление с отключенной об-
ратной связью.

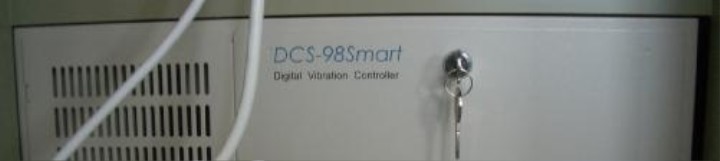

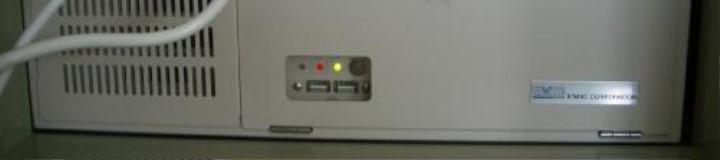

В качестве вычислительной техники используются элементы персонального компьюте-
ра различного исполнения. Внешний вид системы управления виброиспытаниями DCS серии
98000 приведен на рисунке 1.
Рисунок 1
Программное обеспечение
Программное обеспечение (ПО) служит для задания всех параметров воздействия на
вибростенд, программирования циклических испытаний, удаленного управления работой стен-
да, удаленного контроля, подготовки отчетов, анализа данных. ПО представляет собой сервис-
ное (фирменное) программное обеспечение, которое поставляется совместно с системой.
ESP
Не ниже 2.03
Наименование
программного
обеспечения
Идентификационное на-
именование программ-
ного обеспечения
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма испол-
няемого кода)
-
Алгоритм
вычисления
цифрового
идентифика-
тора про-
граммного
обеспечения
-
-
-
ESP-101ME (Random)
ESP-102ME (ROR)
ESP-103ME (SOR)
-
-
ESP
-
Лист № 3
Всего листов 5
-
-
-
ESP-104ME (Limit Chan-
nel)
ESP-105ME(Waveform
Editor)
ESP-201ME (Sine)
-
-
-
-
ESP-202ME (Resonant
Dwell)
ESP-203ME (Sound skip)
-
-
-
-
-
-
-
ESP-204ME (Limit Chan-
nel)
ESP-205ME (Triangle
wave)
ESP-252ME(Openloop
Control)
ESP-301ME (Shock)
ESP-302ME (SRS)
-
-
-
-
-
-
ESP-303ME (Sine beat
editor)
ESP-402ME (data
replication)
Не ниже 2.03
-
-
-
Защита программы от преднамеренного воздействия обеспечивается тем, что пользова-
тель не имеет возможности изменять команды программы, обеспечивающие управление рабо-
той системы и процессом измерений. Блок с установленным ПО имеет запираемую лицевую
панель и находится в запирающемся шкафу, что исключает возможность физического воздей-
ствия на ПО с использованием внешних носителей информации. Защита программы от непред-
намеренных воздействий также обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «С» в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
1. Канал измерения вибрации и спектрального анализа
Диапазон измерения:
- виброускорения, м/с
2
- виброскорости, м/с
- виброперемещения, мм
от 0,98 до 980 000
от 0,1 до 100 000
от 0,1 до 100 000
Рабочий диапазон частот (для синусоидального сигнала), Гц
от 0,25 до 5 000
Диапазон изменения коэффициента преобразования входных
каналов, пКл/(м∙с
-2
)
от 0,1 до 9,999
Диапазон входного напряжения (пик), В
±10
Пределы допускаемой относительной погрешности измерения
виброускорения, виброскорости и виброперемещения, %
±1,5
2. Канал управления
Диапазон выходного напряжения (пик), В
±10
Напряжение питания переменного тока, В
Частота питающего напряжения, Гц
от 187 до 242
от 47,5 до 52,5
Потребляемая мощность, Вт, не более
45
Габаритные размеры (длина × ширина × высота), мм, не более
Масса, кг, не более
18
Лист № 4
Всего листов 5
Диапазон воспроизведения частоты выходного сигнала (для си-
нусоидального сигнала), Гц
от 0,1 до 10 000
Условия эксплуатации:
- диапазон рабочих температур, ºС
от 5°C до 40°C
521x482x177
Знак утверждения типа
Знак утверждения типа наносится на корпус системы методом наклейки и на руко-
водство по эксплуатации типографским способом.
Комплектность средства измерений
Система управления виброиспытаниями DCS серии 980001 шт.
Руководство по эксплуатации1 экз.
Методика поверки1 экз.
Поверка
осуществляется по документу МП 55769-13 «Системы управления виброиспытаниями DCS
серии 98000 фирмы «EMIC CORPORATION», Япония. Методика поверки», разработанному и
утвержденному ФГУП «ВНИИМС» в 2013 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уров-
нем искажений DS 360 (г/р № 45344-10); мультиметр цифровойAgilent 34411А
(г/р № 33921-07); источник постоянного тока Б5-76 (г/р № 32678-06).
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Системы управления виброиспытаниями DCS серии
98000» главы 3-11.
Нормативные и технические документы, устанавливающие требования к системам
управления виброиспытаниями DCS серии 98000
Техническая документация фирмы «EMIC CORPORATION», Япония.
Рекомендации по области применения в сфере государственного регулирования обеспече-
ния единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма «EMIC CORPORATION», Япония
Адрес: 2-27-3 Nishigotanda, Shinagawa-ku, Tokyo 141-0031, Япония
Тел. +81-3-3494-1221; Факс +81-3-3494-1288
Лист № 5
Всего листов 5
Заявитель
Общество с ограниченной ответственностью «АссемРус».
Адрес: 115088, г.Москва, ул.Угрешская, д.2, стр.21.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в це-
лях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального агент-
ства по техническому регулирова-
нию и метрологииФ.В. Булыгин
М.п.«____» _______2013 г.
