Приложение к свидетельству № 53239
об утверждении типа средств измерений
Лист №1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Динамометры электронные ФаРРт 133-01
Назначение средства измерений
Динамометры электронные ФаРРт 133-01 (далее – динамометры) предназначены для из-
мерения силы натяжения на канатах спускоподъемных установок.
Описание средства измерений
Принцип действия динамометров основан на следующем.
Датчик силоизмерительный устанавливается на канат, создавая перегиб каната. В месте
перегиба сила натяжения каната вызывает механические деформации в датчике силоизмери-
тельном, которые посредством тензорезисторного моста преобразуются в пропорциональный
этим деформациям аналоговый электрический сигнал. Аналоговый электрический сигнал
оцифровывается, обрабатывается с учетом калибровочных данных микроконтроллером датчика
силоизмерительного.
Полученный цифровой код передается от датчика силоизмерительного через кабель со-
единительный блоку управления с использованием стандарта физического уровня RS485 и мо-
дифицированного протокола OPTO22.
Блок управления получает цифровой код от датчика силоизмерительного, производит
его приведение к численному значению измеряемой величины с учетом коэффициента тали и
выводит на встроенный индикатор.
Динамометры электронные состоят из датчика силоизмерительного, кабеля соедини-
тельного, блока управления.
Исполнения динамометров отличаются настройками датчиков силоизмерительных. Дат-
чики силоизмерительные настраиваются на один или несколько номинальных диаметров кана-
тов. Исполнения датчиков в зависимости от диаметра используемого каната приведены в таб-
лице 1.
Таблица 1 Исполнения датчиков
Исполнение датчиков силоизмерительных
ФТ 133.20.00.000-25
ФТ 133.20.00.000-28
ФТ 133.20.00.000-32
ФТ 133.20.00.000-58
ФТ 133.20.00.000-52
ФТ 133.20.00.000-82
ФТ 133.20.00.000-50
Диаметр каната, мм
25
28
32
25, 28
25, 32
28, 32
25, 28, 32
Блоки управления ФТ 133.01 состоят из следующих функциональных узлов:
- плата блока питания, плата модуля питания, плата модуля защиты обеспечивают элек-
тропитание динамометров электронных и их защиту по цепям питания;
- плата контроллера обеспечивает опрос датчиков силоизмерительных, обработку ре-
зультатов измерений, вывод на дисплей текущего состояния, обработку ввода с клавиатуры, ра-
боту с сервисными устройствами;
- знаковый флуоресцентный дисплей;
- пленочная клавиатура 4х4;
- три модуля ИБЭЦиОР, каждый модуль состоит из преобразователя напряжения с галь-
ванической развязкой и коммутатора
RS485, служит для
подключения датчиков силоизмери-
тельных;
- плата интерфейса связи RS232-RS232 для подключения сервисных устройств;
- плата блокировки для передачи аварийного сигнала на сервисные устройства.
Лист № 2
Всего листов 5
Датчики силоизмерительные ФТ 133.20 состоят из стального корпуса со встроенным
тензорезисторным мостом и платой преобразователя тензомоста.
Плата преобразователя тензомоста включает в себя:
- стабилизатор напряжения;
- источник опорного напряжения питания тензорезисторного моста;
- инструментальный усилитель;
- микроконтроллер со встроенным АЦП;
- приемопередатчик RS485.
ДС ФТ133.20
9.7
А3С6
CRC16
БУ ФТ133.01
10.01
2678
CRC16
Программное обеспечение
Описание структуры программного обеспечения и его основных функций.
Программное обеспечение (далее – ПО) динамометра электронного ФаРРт 133-01 состо-
ит из двух независимых частей.
1) Встроенного ПО микроконтроллера датчика силоизмерительного. ПО выполняет сле-
дующие функции:
- инициализацию регистров и периферийных модулей, расположенных на кристалле
микроконтроллера (АЦП, ЦАП, UART,TIMER);
- измерение сигналов тензометрического моста;
- преобразование сигналов АЦП в стандартные единицы измерений (ньютон) и сохране-
ние результата;
- обработку сообщений протокола OPTO22;
- вычисление и сохранение контрольной суммы исполняемого кода;
- сохранение и защиту от изменения калибровочных данных вo FLASH памяти микро-
контроллера;
- управление доступом к изменению калибровочных данных.
2) Встроенного ПО блока управления.
ПО выполняет следующие функции:
- считывание данных с датчика силоизмерительного по протоколу OPTO22;
- пересчет измеренных данных с учетом коэффициента тали;
- отображение результатов измерения на дисплее блока управления;
- управление доступом к изменению калибровочных данных.
Таблица 2 Идентификационные данные программного обеспечения
Наименование
программного
обеспечения
Идентификаци-
онное наимено-
вание про-
граммного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма испол-
няемого кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
Программное
обеспечение мик-
роконтроллера
датчика силоизме-
рительного ДС
ФТ133.20
Программное
обеспечение блока
управления БУ
ФТ133.01
Влияние программного обеспечения на метрологические характеристики СИ:
- дополнительная погрешность, вносимая ПО, составляет δ = 0,025 %.
Лист № 3
Всего листов 5
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с МИ 3286-2010 – C.
Фотография общего вида динамометров представлена на фото 1, 2, 3.

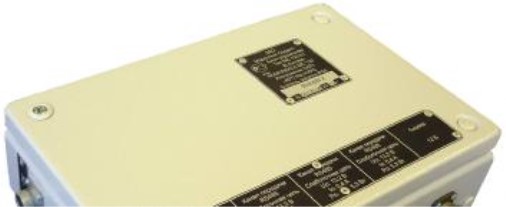

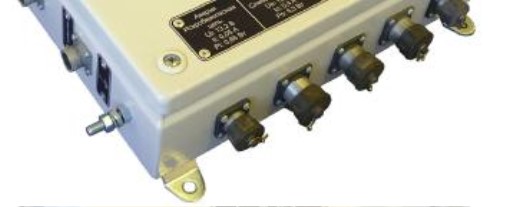

Фото 1 – Блок управления

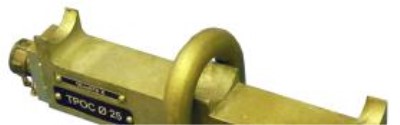

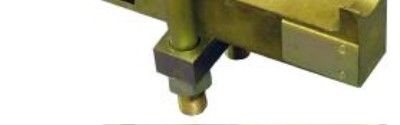

Фото 2 – Датчик силоизмерительный

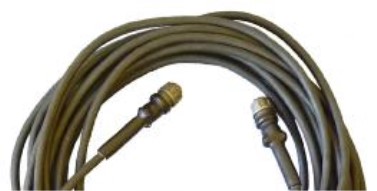

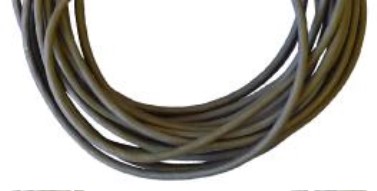

Фото 3 – Кабель соединительный
Лист № 4
Всего листов 5
Метрологические и технические характеристики
Нижний предел измерений, кН0,2
Верхний предел измерений, кН 150
Диаметр каната, мм: 25, 28, 32
Предел допускаемой приведенной погрешности измерений силы (силы натяжения),
в % от верхнего предела измерений:±2,5
Порог реагирования, кН, не более:0,75
Кратковременное превышение верхнего предела измерений, %, не более: 25
Коэффициент тали, устанавливаемый в блоке управления: 1; 2; 4; 6; 8; 10 Цена
деления для индикации силы, кН: 0,1 Параметры
электрического питания динамометров от сети постоянного тока:
- постоянное напряжение, В:24±3
- потребляемая мощность, Вт, не более: 20
Диапазон рабочих температур, °С: от минус 40 до плюс 50
Относительная влажность воздуха при плюс 35 °С, %, не более: 98 Длина
кабеля соединительного, м, не более: 60
Таблица 3 Габаритные размеры приборов в составе динамометров
Приборы в составе динамометров
Блок управления
Датчик силоизмерительный (все исполнения)
Длина, мм, не
более
370
290
Ширина, мм,
не более
250
160
Высота, мм,
не более
110
100
Таблица 4 Масса приборов в составе динамометров
Приборы в составе динамометров
Блок управления
Датчик силоизмерительный (все исполнения)
Масса, кг, не более
10
6
Динамометры в упаковке для транспортирования выдерживают:
- тряску с ускорением 30 м/с
2
при частоте ударов от 80 до 120 ударов в минуту;
- свободное падение с высоты, мм, не более – 500.
Вероятность безотказной работы за 10000 ч:0,95
Средний срок службы, лет: 7
По устойчивости к климатическим воздействиям приборы в составе динамометров со-
ответствуют исполнению УХЛ1 по ГОСТ 15150-69.
Наружная оболочка приборов в составе динамометров обеспечивает степень защиты по
ГОСТ 14254, не ниже IP54.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на
таблички, расположенные на корпусах блоков управления динамометров электронных
ФаРРт 133-01.
Способ нанесения знака утверждения типа на титульный лист руководства по эксплуа-
тации – типографский, на таблички блоков управления – фотохимическое печатание (штемпе-
левание) или другим способом.
Комплектность средства измерений
В комплект поставки динамометров входят:
- блок управления ФТ 133.01.00.000;
- датчик силоизмерительный ФТ 133.20.00.000;
- кабель питания ФТ 133.50.00.000;
- кабель соединительный ФТ 133.51.00.000;
Лист № 5
Всего листов 5
- руководство по эксплуатации ФТ 133.00.00.000-01 РЭ;
- паспорт ФТ 133.00.00.000-01 ПС;
- методика поверки ФТ 133.00.00.000-01 МП.
Поверка
осуществляется по документу ФТ 133.00.00.000-01 МП «Рекомендация. ГСИ. Динамометры
электронные ФаРРт 133-01. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Татар-
стан» 30 октября 2013 года.
Перечень основных средств поверки (эталонов), применяемых для поверки динамомет-
ров электронных ФаРРт 133-01:
- машина эталонная силозадающая универсальная МЭС-500У с приведенной погреш-
ностью ± 0,025 %.
Сведения о методиках (методах) измерений
Методы измерений содержатся в руководстве по эксплуатации ФТ 133.00.00.000-01 РЭ.
Нормативные и технические документы, устанавливающие требования к динамометрам
электронным ФаРРт 133-1
1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процес-
сов. Общие технические условия».
2 ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Го-
сударственная поверочная схема для средств измерений силы».
3ТехническиеусловияТУ 4317-002-92265410-2013Динамометрэлектронный
ФаРРт 133-01.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продук-
ции других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью "ФаРРт" (ООО "ФаРРт").
Адрес: 423821, РФ, РТ, город Набережные Челны, Цветочный б-р, д. 1, кв. 616.
Тел./факс: (8552) 53-40-15.
Испытательный центр
ГЦИ СИ ФБУ «ЦСМ Татарстан»
420029 г.Казань, ул.Журналистов, д.24
Тел./факс: (843)279-59-64, 295-28-30
e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «ЦМС Татарстан» по проведению испытаний
средств измерений в целях утверждения типа № 30065-09 от 06.11.2009 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
М.п. «_____» ____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 37531-08 | Измерители температуры электронные | HH506RA | Фирма "OMEGA Engineering, Inc.", США | 1 год | Перейти |
| 18644-99 | Весы платформенные электронные | ВБ | ЗАО "Тензо-М", г.Люберцы | 1 год | Перейти |
| 8884-82 | Часы настольные электронные с музыкальным сигналом | Электроника 2-14 | Завод "Микрон", г.Москва | Первичная поверка при выпуске | Перейти |
| 65933-16 | Тахеометры электронные | Leica FlexLine TS02 plus, Leica FlexLine TS06 plus, Leica FlexLine TS09 plus | Компания "Leica Geosystems AG", Швейцария | 1 год | Перейти |
| 37523-08 | Весы торговые электронные | DS-673 | Фирма "Shanghai Teraoka Electronic Co., Ltd.", Китай | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
