Описание типа средства измерения:
Читать в отдельном окне
Untitled document
Приложение к свидетельству № 53197
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы MultiRAE Lite (PGM 6208)
Назначение средства измерений
Газоанализаторы MultiRAE Lite (PGM 6208) предназначены для измерений объемной доли
кислорода и вредных газов в воздушных невзрывоопасных средах.
Описание средства измерений
ПринципдействиягазоанализаторовMultiRAELite(PGM6208)(далее
газоанализаторы):
- электрохимический - для измерений содержания кислорода и вредных газов;
- фотоионизационный - для измерений содержания вредных газов изобутилена (ЛОС -
летучие органические соединения) при условии загазованности контролируемой воздушной среды
источниками, выделяющими только один определяемый компонент:
- термокаталитический - для измерений довзрывоопасных концентраций горючих газов
(НКПР).
Примечание:
Канал НКПР (LEL) - довзрывоопасные концентрации горючих газов - применяется только
при наличии соответствующих сертификатов РФ, допускающих применение прибора во
взрывоопасных зонах.
Газоанализаторы представляют собой портативные автоматические приборы непрерывного
действия.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе,
имеют дополнительную защиту от ударных воздействий прорезиненным чехлом. На корпусе
размещены:динамикзвуковойсигнализации,жидкокристаллическийдисплей,органы
управления, вход для подачи анализируемой среды и индикаторы световой сигнализации. В
корпусе
расположены сенсоры для измерений газов, насос для отбора пробы воздуха,
печатные
платы с элементами электрической схемы и элемент питания. Газоанализаторы снабжены
фильтром, металлической клипсой крепления к поясу.
Электрическое питание газоанализаторов осуществляется от встроенного перезаряжаемого
Li-Ion аккумулятора или комплекта заменяемых щелочных батарей типоразмера AA (LR6).
В состав газоанализаторов могут входить до 5 сенсоров:
Встроенный микропроцессор управляет всем процессом измерений и преобразует
сигналы сенсоров в показания на дисплее. Дисплей прибора на жидких кристаллах одновременно
индицирует формулы определяемых компонентов и их содержание в анализируемой газовой
пробе.
На лицевой панели также расположены кнопки для управления и программирования,
кнопка для включения и выключения газоанализатора.
Газоанализаторыимеютустановкудвухрегулируемыхпороговсрабатывания
сигнализации с выдачей световой и звуковой сигнализации.
Способ подачи анализируемого газа принудительный (прокачивание пробы с
использованием насоса).
Внешний вид газоанализаторов представлен на рисунке 1.
Лист № 2
Всего листов 5

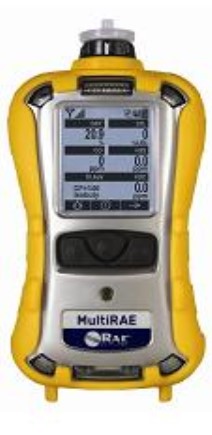

Рисунок 1 – Внешний вид газоанализаторов MultiRAE Lite
Программное обеспечение
Газоанализаторыимеютвстроенноепрограммноеобеспечение,разработанное
изготовителем специально для решения задач измерения объемной доли и довзрывоопасной
концентрации определяемых компонентов в воздухе рабочей зоны.
Встроенное ПО обеспечивает:
- обработку и передачу измерительной информации;
- отображение результатов измерений на жидкокристаллическом дисплее;
- проведение градуировки газоанализаторов;
- регистрацию событий и результатов измерений;
- расчет усредненных (за определенный промежуток времени) значений содержания
определяемых компонентов;
- срабатывание сигнализации при превышении установленных пороговых значений.
Влияние программного обеспечения учтено при нормировании метрологических
характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения
газоанализаторов от преднамеренных или непреднамеренных изменений "С" по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационное
наименование
программного
обеспечения
Номер версии
(идентификационный
номер) программного
обеспечения*
V.1.14
311675A4
CRC 32
Таблица 1.
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
MultiRAE Application
Firmware.RFP
*Номер версии (идентификационный номер) программного обеспечения должен быть не ниже
указанного в таблице.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
1 Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов
приведены в таблице 2.
От 0 до 500
От 0 до 100
От 0 до 30 %
Фотоионизационный сенсор
Таблица 2.
Определяемый
компонент
Диапазон
показаний
объемной доли
определяемого
компонента,
млн
-1
Диапазон
измерений
объемной доли
определяемого
компонента,
млн
-1
Пределы допускаемой Номинальная
основной погрешности цена единицы
абсолютной, относитель-
наименьшего
млн
-1
но
й
, %
разряда
дисплея, млн
-1
Время
уста-
новления
показани
й, Т
0,9
, с
Электрохимические сенсоры
От 0 до 20± 2-
Оксид
углерода
(СО)*
Св. 20 до 500-± 10
140
От 0 до 8± 1,6-
Сероводород
(H
2
S)
Св. 8 до 100-± 20
0,135
Кислород
(O
2
)
От 0 до 30 %± 0,5 %-
0,1 %15
от 0 до 50
7
1
(ЛОС)1
Изобутилен
От 0 до 2000
св. 50 до 300
±
-
,5
±
-
5
0,1
10
Примечания:
1) *Пределы допускаемой основной погрешности по каналу СО нормированы при отсутствии
летучих органических веществ (ЛОС), влияющих на показании этого канала.
2) Метрологические характеристики (МХ) канала измерений летучих органических соединений
ЛОС (обозначение канала - VOC) установлены с использованием газовых смесей (ГСО) изобутилена
в воздухе. Газоанализатор может применяться как средство измерений при наличии в анализируемой
воздушной среде только одного определяемого компонента.
3) Пересчет значений объемной доли Х в млн
-1
(ppm) в массовую концентрацию С, мг/м
3
,
проводят по формуле:
C = Х·М/V
m
где М – молярная масса компонента, г/моль,
V
m
молярный объем газа-разбавителя азота или воздуха, равный 24,04 или 24,06,
соответственно, дм
3
/моль, (при условиях 20
о
С и 101,3 кПа в соответствии с ГОСТ 12.1.005-88).
2 Предел допускаемой вариации показаний в долях
от пределов
допускаемой основной
погрешности: 0,5.
3 Предел допускаемого изменения выходного сигнала (показаний) в течение 8 ч
непрерывной работы (Δ
), в долях от предела допускаемой основной погрешности: 0,5.
4 Пределы допускаемой дополнительной погрешности от влияния изменения температуры
окружающей среды в пределах рабочих условий на каждые 10
о
С, в долях от пределов
допускаемой основной погрешности: ± 0,5.
5 Суммарная дополнительная погрешность от влияния содержания неизмеряемых
компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной
погрешности: 0,5.
6 Время работы газоанализаторов без подзарядки ионно-литиевых аккумуляторов: 12 ч.
Время подзарядки: не менее 6 ч.
Лист № 4
Всего листов 5
7 Время прогрева, мин, не более: 2.
8 Габаритные размеры, мм, не более: длина – 96,5; ширина – 66, высота – 193.
9 Масса (с насосом), г, не более: 880.
10 Срок службы газоанализаторов (исключая сенсоры) не менее 8 лет.
Срок службы сенсоров в зависимости от типа сенсора от 12 до 24 месяцев.
11 Средняя наработка на отказ: 10000 ч (при доверительной вероятности Р=0,95).
12 Условия эксплуатации:
температура окружающей среды от минус 20 до 50
0
С;
атмосферное давление от 90 до 110 кПа;
относительная влажность от 0 до 95 % (без конденсации влаги);
объемный расход 250 см
з
/мин;
содержание неизмеряемых компонентов – в соответствии с РЭ на газоанализатор.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руководства
по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
1 комплект.
Комплектность средства измерений
Комплектность поставки газоанализаторов представлена в таблице 3.
Таблица 3.
Наименование
Газоанализатор MultiRAE Lite (PGM 6208)
ОбозначениеКоличество
1 шт.
Адаптердлядорожного зарядногоустройства/1 шт.
обмена данными с ПК
Адаптер переменного тока1 шт.
Угольныефильтрыдлягазоанализаторовс
сенсорами на CO (оксид углерода)
Адаптер (для калибровки)
Аккумуляторы ионно-литиевые
Зарядное устройство
Блок питания на щелочных батареях
Внешний фильтр
Пробоотборник (76 мм)
Транспортный контейнер
Трубки тефлоновые (5 м)
Инструменты
1 шт.
1 комплект.
1 шт.
1 шт.
3 шт.
1 шт.
1 шт.
1 шт.
1 комплект.
техническому
1 экз.
Руководствопоэксплуатациии
обслуживанию (с дополнением)
Методика поверки
МП-242-1582-20131 экз.
Поверка
осуществляется по документу МП 242-1582-2013 «Газоанализаторы MultiRAE Lite (PGM 6208).
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «22» июля
2013 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001
ТУ (№ 46598-11 в Госреестре СИ РФ) в комплекте со стандартными образцами состава- газовые
смеси ГСО-ПГС CO/N
2
, H
2
S/N
2
в баллонах под давлением по ТУ 6-16-2956-92;
Лист № 5
Всего листов 5
- стандартные образцы состава- газовые смеси ГСО-ПГС O
2
/N
2
, i-C
4
N
8
/воздухв
баллонах под давлением по ТУ 6-16-2956-924
- поверочный нулевой газ - воздух по ТУ 6-21-5-85, азот газообразный по ГОСТ 9293-74 в
баллонах под давлением;
Допускается применение других средств поверки, не приведенных в перечне, но
обеспечивающих определение метрологических характеристик с требуемой точностью.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы MultiRAE Lite (PGM 6208).
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам
MultiRAE Lite (PGM 6208)
1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
2 ГОСТ trial-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
3 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-
гигиенические требования к воздуху рабочей зоны.
4 Техническая документация фирмы-изготовителя «RAE Systems Inc.».
Рекомендациипообластямприменениявсферегосударственногорегулирования
обеспечения единства измерений
при выполнении работ по:
- обеспечению безопасных условий и охраны труда;
- осуществлению деятельности по обеспечению безопасности при чрезвычайных ситуациях.
Изготовитель
Фирма «RAE Systems Inc.», США.
Адрес: 3775, N, First St., San Jose, CA 95134-1708.
Заявитель
ООО «Параллакс»
Адрес: 420132, РТ, г. Казань, ул. Адоратского, д.29 в
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., д.19, тел. (812) 251-76-01, факс: (812) 713-01-14,
электронная почта:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
19845-00 Газоанализаторы Модель 7D Фирма "Rosemount Analytical Inc.", США 1 год Перейти
35825-07 Газоанализаторы портативные ALTAIR PRO Фирма "Mine Safety Appliances Company", США 1 год Перейти
28111-04 Газоанализаторы ТЕСТ-902 ООО "ОКБ Тест", г.С.-Петербург 1 год Перейти
40646-09 Газоанализаторы B12-71 Фирма "California Analytical Industries Inc.", США 1 год Перейти
75196-19 Газоанализаторы TP-70D Фирма "Riken Keiki Co., Ltd.", Япония 1 год Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
