Номер госреестра:
55595-13
Наименование СИ:
Поляриметры автоматические
Обозначение типа:
SAC-i
Производитель:
Фирма "Atago Co., Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.09.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53115
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Поляриметры автоматические SAC-i
Назначение средства измерений
Поляриметры автоматические SAC-i (далее поляриметры) предназначены для
измерения угла вращения плоскости поляризации монохроматического излучения при его
прохождении через оптически активные вещества (водные растворы сахарозы, аскорбиновая
кислота, глутамат натрия, кварцевые пластинки) с одновременным измерением температуры
образца.
Описание средства измерений
Поляриметры работают по принципу «оптического нуля» и состоят из оптико-
механической системы и электронного блока с микропроцессором и системой регистрации.
Свет от источника монохроматического излучения с помощью фокусирующей линзы,
формирующей узкий световой пучок, проходит через неподвижный поляризатор и кювету с
оптически активным веществом, в результате чего происходит поворот плоскости
поляризации монохроматического излучения на определенный угол.
После прохождения кюветы линейно поляризованный световой пучок проходит через
установленный на
электродвигателе вращающийся анализатор и с помощью второй линзы
фокусируется на полупроводниковый фотоэлектрический детектор, где преобразуется в
электрический сигнал, который поступает в электронный блок поляриметра.
Наличие сигнала с фотоэлектрического детектора указывает на то, что оптическая
осьанализаторарасположенанестрогоперпендикулярноцентральнойплоскости
поляризации
света, выходящего из
поляризатора и
прошедшего
через
кювету с оптически
активным веществом. При возникновении рассогласования электродвигатель вращает
анализатор до тех пор, пока сигнал не уменьшится до нуля, после чего вращающийся
анализатор останавливается, и в поляриметре устанавливается поляриметрический баланс
(«оптический нуль»), что также имеет место, когда в кювете нет оптически активного
вещества.
Скомпенсированный анализатором угол поворота плоскости поляризации после его
преобразования, в соответствии с записанным в памяти
микропроцессора математическим
алгоритмом, в виде цифрового сигнала передается на дисплей, где отображается либо в
угловыхградусах,либовмеждународныхсахарныхградусахстемпературной
компенсацией, либо в международных сахарных градусах без температурной компенсации,
значения которых различны для разных оптически активных веществ. Результаты анализа
образцов могут быть представлены также в виде значений величины удельного вращения,
концентрации и степени чистоты.
Поляриметры оснащены программируемой шкалой пользователя, позволяющей на
основаниивведенныхвпамятьмикропроцессораградуировочныххарактеристик
анализируемых образцов создавать и устанавливать собственные шкалы пользователя, и
выполнять автоматический расчет концентрации.
Поляриметры представляет собой автоматические цифровые измерительные приборы
и могут работать как в стационарном режиме с использованием стеклянных кювет,
заполненных оптически активным образцом, так и в автоматическом режиме при
непрерывной подаче образцов с использованием проточных кювет с центральной воронкой.
В памяти поляриметров может быть зарегистрировано до 10-ти типов кювет.
Поляриметрыснабженыцифровымтермометромсдатчикомтемпературы,
встроенным в камеру для образца и имеют устройство для подключения датчика
температуры к измерительной кювете для отслеживания температуры в пространстве,
максимально близком к образцу. Кроме того, может обеспечиваться автоматический
Лист № 2
Всего листов 5
контроль температуры и термостатирование кювет при подключении к водяному термостату
и использовании Пельтье модуля.
Поляриметры позволяют задавать пользователем и вводить мультипликатор для
имитации длины кюветы для угловой шкалы и сахарных шкал, отличных от стандартной
международной сахарной шкалы.
На поляриметрах можно проводить от 1-го до 999-ти повторных измерений,
выполняемых непрерывно. В зависимости от задачи может быть выбран один из 4 режимов
измерений образца.
Для стабилизации параметров время ожидания результата измерений можно
установить от 0 до 999 с.
Поляриметрыоснащеныфункциейтемпературнойкомпенсациившироком
температурном диапазоне.
В качестве источника излучения используется светодиод в комбинации с
интерференционным фильтром, выделяющим длину волны 589 нм, что соответствует желтой
линии D в спектре излучения натрия.
Имеются разъемы для подключения компьютера и принтера для распечатки
результатов измерений, а также рефрактометра для одновременного определения чистоты
исследуемых образцов. При подключении поляриметра к компьютеру обеспечивается
передача результатов измерений на компьютер и управление работой поляриметра с
компьютера (в этом случае сенсорный дисплей становится неактивным).
В памяти микропроцессора поляриметра может сохраняться до 5000 результатов
измерений, а также параметры градуировочной характеристики. После заполнения памяти
измерения приостанавливаются и вновь полученный результат измерений замещает
результат полученный впервые. Для очистки памяти результаты измерений могут быть
скопированы на USB флеш-карту памяти.
По окончанию измерений поляриметр подает звуковой сигнал. Предусмотрено 10
видов звуковых сигналов в зависимости от ситуации и при обнаружении той или иной
ошибки.
На цветной жидкокристаллический дисплей выводятся номер используемой
программной версии, результаты измерений по пользовательской шкале, температура
образца, выбранный режим измерений, количество измерений, время ожидания и
информация о пользователе.
В поляриметрах предусмотрено проведение самодиагностики, что позволяет выявить
различные неисправности, например, проверять работоспособность источника света.
Элементы поляриметров, включающие оптико-механическую систему, электронный
блок с микропроцессором и системой регистрации, размещены в едином корпусе.
Корпус поляриметров выполнен из прочной пластмассы и опломбирован для
несанкционированного проникновения.
Камера для образцов в поляриметрах вентилируется для минимизации превышения
температуры в ней над окружающей средой.
Требования к окружающим условиям EN 61010 (использовать только в помещении).
Внешний вид поляриметра показан на рис. 1.
Лист № 3
Всего листов 5
Наименование
программного
обеспечения
Идентификацинное
наименование
программного
обеспечения
Номер версии
(идентифи-
кационный
номер)
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
«SAC-i»
«SAC-i»
Ver. 101-101
2144 df1c
CRC32
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Программное обеспечение
Поляриметрыпоставляютсясустановленнымвстроеннымпрограммным
обеспечением, которое обеспечивает сбор и обработку данных измерений, их отображение на
пользовательском интерфейсе, передачу по интерфейсам связи и хранение. Программное
обеспечение прошито в память микропроцессора и защищено паролем. Также поляриметры
могут работать с коммерческим автономным ПО («Exel», «HyperTerminal», «TeraTerm»).
Влияние программного обеспечения на метрологические характеристики учтено при
нормировании метрологических характеристик. Идентификационные данные ПО приведены в
таблице 1.
Таблица 1
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
Метрологические и технические характеристики
Наименование характеристики
Рабочая длина волны, λ, нм
Таблица 2
Значение характеристики
589
Диапазон измерений угла вращения плоскости
поляризации, α, градусот – 89,99 до + 89,99
Наименьший разряд цифрового кода отсчетного
устройства угла вращения плоскости поляризации,0,001
α, градус
пломба

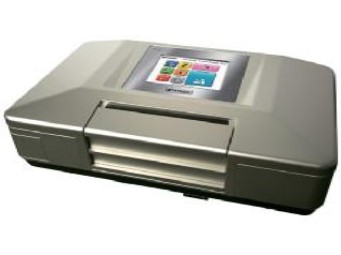

Рис. 1. Поляриметр автоматический SAC-i
Лист № 4
Всего листов 5
0,001
Пределы допускаемой абсолютной погрешности
измерения угла вращения плоскости поляризации,± 0,01
Δα, градус
Диапазон показаний по международной сахарной
шкале, Z, градусот – 259 до + 259
Наименьший разряд цифрового кода отсчетного
устройства по международной сахарной шкале,
Z, градус
Диапазон температуры анализируемых веществ,
о
С
от 18 до 30
Пределы допускаемой абсолютной погрешности
измерения температуры,
о
С± 0,5
Время измерения, с, не более13
Оптическаядлинакювет, используемых для
анализов, мм100 и 200
от 0,2 до 30
светодиод
сенсорный экран
600
285
210
20
220 ± 22
50 ± 1
140
Количество анализируемого вещества, мл
Источник излучения
Тип дисплея
Габаритные размеры, мм:
- длина
- ширина
- высота
Масса, кг, не более
Напряжение питания, В
Частота питающей сети, Гц
Потребляемая мощность, Вт, не более
Условия эксплуатации:
- диапазон температуры окружающей среды,
о
С
- диапазон относительной влажности воздуха, %
- диапазон атмосферного давления, кПа
Степень защиты от воздействия окружающей среды
от 15 до 35
от 10 до 90
от 84 до 106
EN 61010
(использовать только в помещении)
Наработка на отказ (по критерию превышения
абсолютной погрешности измерений), ч
Средний срок службы, лет
5000
10
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации
типографским способом и на корпус поляриметров методом наклейки.
Комплектность средства измерений
Поляриметр автоматический SAC-i
Сетевой кабель
Кюветы длиной 100 мм
Кюветы длиной 200 мм
Держатели кюветы
Стилус
Воздушные фильтры (в упаковке 6 шт.)
Разъем для подключения принтера
Сертификат о проверке прибора
Руководство по эксплуатации на русском языке
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
1 компл.
1 шт.
1 экз.
1 экз.
Лист № 5
Всего листов 5
Поверка
осуществляется по документу ГОСТ Р 8.710-2010 «ГСИ. Поляриметры и сахариметры.
Методика поверки».
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Поляриметры автоматические SAC-i.
Руководство по эксплуатации».
Нормативныеитехническиедокументы,устанавливающиетребованияк
поляриметрам автоматическим SAC-i
1. ГОСТ 8.590-2009 «ГСИ. Государственная поверочная схема для средств
измерений угла вращения плоскости поляризации».
2. Техническая документация фирмы ATAGO CO., LTD, Япония.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма ATAGO CO., LTD, Япония.
Адрес: The Front Tower Shiba Koen, 23rd Floor
2-6-3 Shiba Koen, Minato-ku, Tokyo 105-0011, Japan
TEL: 81-3-3431-1943
FAX: 81-3-3431-1945
e-mail:
web:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес:190005, Санкт-Петербург, Московский пр., 19
Телефон:+7 (812) 251-76-01,
Факс:+7 (812) 713-01-14
E-mail:
Web:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № 30001-10
от 20.12.2010 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
М.п.«_____»________________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 36153-07 | Дозаторы автоматические и механические многоканальные | BIOHIT | Фирма "BIOHIT OYJ", Финляндия | 1 год | Перейти |
| 9405-88 | Рефрактометры автоматические | А1-ЕРО | ГУП НИИ "Мир-Продмаш", г.Москва | 1 год | Перейти |
| 75292-19 | Рефрактометры автоматические цифровые | Abbemat 450, Abbemat 650, Abbemat 3000, Abbemat 3100, Abbemat 3200 | Фирма "Anton Paar OptoTec GmbH", Германия | 1 год | Перейти |
| 66393-17 | Станции контроля воды автоматические | АСК-В | ЗАО "Экрос-Инжиниринг", г.С.-Петербург | 1 год | Перейти |
| 4890-75 | Влагомеры автоматические психрометрические | АВП-201 | Опытный завод "НИИ Автоматпром", Грузия, г.Гори | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
