Номер госреестра:
55557-13
Наименование СИ:
Установки поверочные
Обозначение типа:
УПРА-2,5
Производитель:
ООО "АСКУР", г.Казань
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 01, 02, 03
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные УПРА–2,5
Назначение средства измерений
Установки поверочные УПРА–2,5 (в дальнейшем – установки), предназначены для
воспроизведения и передачи единицы величины объемного расхода (м
3
/ч) с целью поверки и
калибровки газовых ротаметров, аспираторов, ротаметрических трубок и счетчиков газа
бытовых (в дальнейшем – ротаметры и счетчики).
выбрасывается из установки.

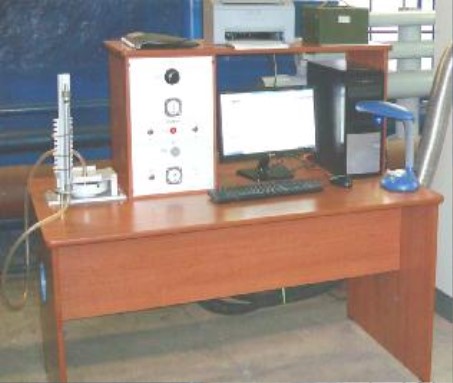

Описание средства измерений
Принцип действия установки основан на использовании эталонного критического
сопла работающего на нагнетание. Установка реализует методику поверки ротаметров по
ГОСТ 8.122-99 и счетчиков газа по ГОСТ 8.324-2002.
Конструктивноустановкавыполненаввидемоноблока(стола)рамной
конструкции, с 2-х уровневой компоновкой объемных зон для размещения входящих в ее
состав устройств. Стол должен быть закрыт столешницей и вертикальными съемными
стенками. Во внутренних объемных зонах располагаются:
коллекторы;
микросопла критические (МСК);
электромагнитные клапаны и устройства управления ими, при необходимости
ручные вентили;
средства коммутации, трубопроводы, арматура;
силовая панель с платами электропитания и электроники;
электрические и пневматические линии;
приборы контроля и их блоки питания.
На столешнице располагаются:
- блок управления, внутри которого размещены электронные платы согласования
и управления электромагнитными клапанами, индикаторы подключения установки к сети,
приборы контроля давления;
- монитор, системный блок компьютера, клавиатура, блок бесперебойного
питания;
- поверяемый ротаметр или счетчик;
Установка работает следующим образом: воздух из помещения, где размещен
компрессор под давлением 7 - 8 кгс/см
2
подается через редуктор, коллектор, и клапаны на
эталонные критические сопла, далее проходит через поверяемый ротаметр или счетчик и
Приложение к свидетельству № 53074
об утверждении типа средств измерений
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (ПО) УПРА2_5 обеспечивает реализацию алгоритма
проведения поверки,выполняет вычислительные операции в соответствии с ГОСТ
8.586.5-2005, документирует результаты поверки с возможностью вывода на печать, ведет
базу данных.
Наименование
программного
обеспечения
Идентификац
ионное
наименование
программного
обеспечения
Номер версии
(идентификацио
нный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Программное
обеспечение
установки
поверочные
УПРА–2,5
СПО
УПРА2_5
1.02
892CB5AFC3C9DD9
4E7C9C2962655BC7
C
MD5
Идентификационные данные ПО
Влияниепрограммногообеспечениянаметрологическиехарактеристики
установки поверочной УПРА–2,5 составляет δ=0,00097 %.
Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений в соответствии с МИ 3286-2010 – С.
от плюс15 до плюс 25
от 84 до 106,7
от 30 до 80
Метрологические и технические характеристики
Диапазон воспроизводимого расхода, м
3
/ч
от 0,007 до 3
1
Количество одновременно поверяемых ротаметров или
счетчиков, шт
Пределы допускаемой относительной погрешности
установок, %, не более
± 0,33
1
Установки должны эксплуатироваться в закрытом
отапливаемом помещении в нормальных условиях при
следующих параметрах окружающей среды (воздуха):
температура в пределах, °С
атмосферное давление в пределах, кПа
относительная влажность в пределах, %
изменение (дрейф) температуры воздуха в поверочном
помещении и рабочей среды ºС/ч, не более
Электропитание - сеть переменного тока,
частота, Гц
напряжение, В
Потребляемая электрическая мощность, кВт, не более
Габаритные размеры (длина х ширина х высота), мм, не более
Масса, кг, не более
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
50±1
220 ±10 %;
3,0
2500 х 1000 х 1400
300
10
10 000
Знака утверждения типа
наносят на табличку методом шелкографии или другим типографским способом, которую
размещают на задней панели блока управления установки и на эксплуатационные
документы.
Лист № 3
Всего листов 4
Комплектность средства измерений
№№НаименованиеКол.
1Установка
1 шт.
2Компрессор с манометром и приспособлением для подключения к
установке
1 шт.
3Переходники для соединения ротаметров и счетчиков разных
типоразмеров с соединителями
1 комплект
5Кабель питания
1 шт.
6Кабель заземления
1шт.
7Комплект ПЭВМ с периферийными устройствами, включая
принтер
1 компл.
8Комплект программного обеспечения, установленный на ПЭВМ, а
также дистрибутив на CD
1 CD
9Комплект эксплуатационной документации установки, в состав
которой входит методика поверки
1 шт.
Поверка
осуществляется по документу А.020000.000 МП «Рекомендации. ГСИ. Установки
поверочные УПРА-2,5.. Методика поверки», утвержденномуГЦИ СИ ФБУ «ЦСМ
Татарстан» 26.07.2013 г., входящему в состав РЭ.
Перечень средств измерений, применяемых при поверке:
- Государственный первичный эталон единиц объемного и массового расходов
газа ГЭТ 118-06 (ФГУП ВНИИР), с расширенной неопределенностью 0,092 % и
диапазоном измерений от 0,003÷10000 м³/ч.
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации.
А.020000.000 РЭ.
Нормативные и технические документы, устанавливающие требования к установкам
поверочным УПРА-2,5:
1. ГОСТ 8.122-99 ГСИ. Ротаметры. Методика поверки.
2. ГОСТ 8.324-2002 ГСИ. Счетчики газа. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений как эталон, предназначенный для воспроизведения и
передачи единицы величины объёмного расхода, согласно поверочной схемы.
Изготовитель
Общество с ограниченной ответственностью «АСКУР» (ООО «АСКУР»)
Юридический адрес: 420102, РТ, г. Казань, ул.Батыршина, 29.
Тел. (843) 259-23-31, факс (843) 521-27-60.
Лист № 4
Всего листов 4
Испытательный центр
ГЦИ СИ ФБУ «ЦСМ Татарстан»
Юридический адрес: 420029, г. Казань, ул. Журналистов, 24
Тел/факс (843) 291-08-33
Аттестат аккредитации ГЦИ СИ ФБУ «ЦМС Татарстан» по проведению испытаний
средств измерений в целях утверждения типа № 30065-09 от 06.11.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» ____________ 2013 г.
